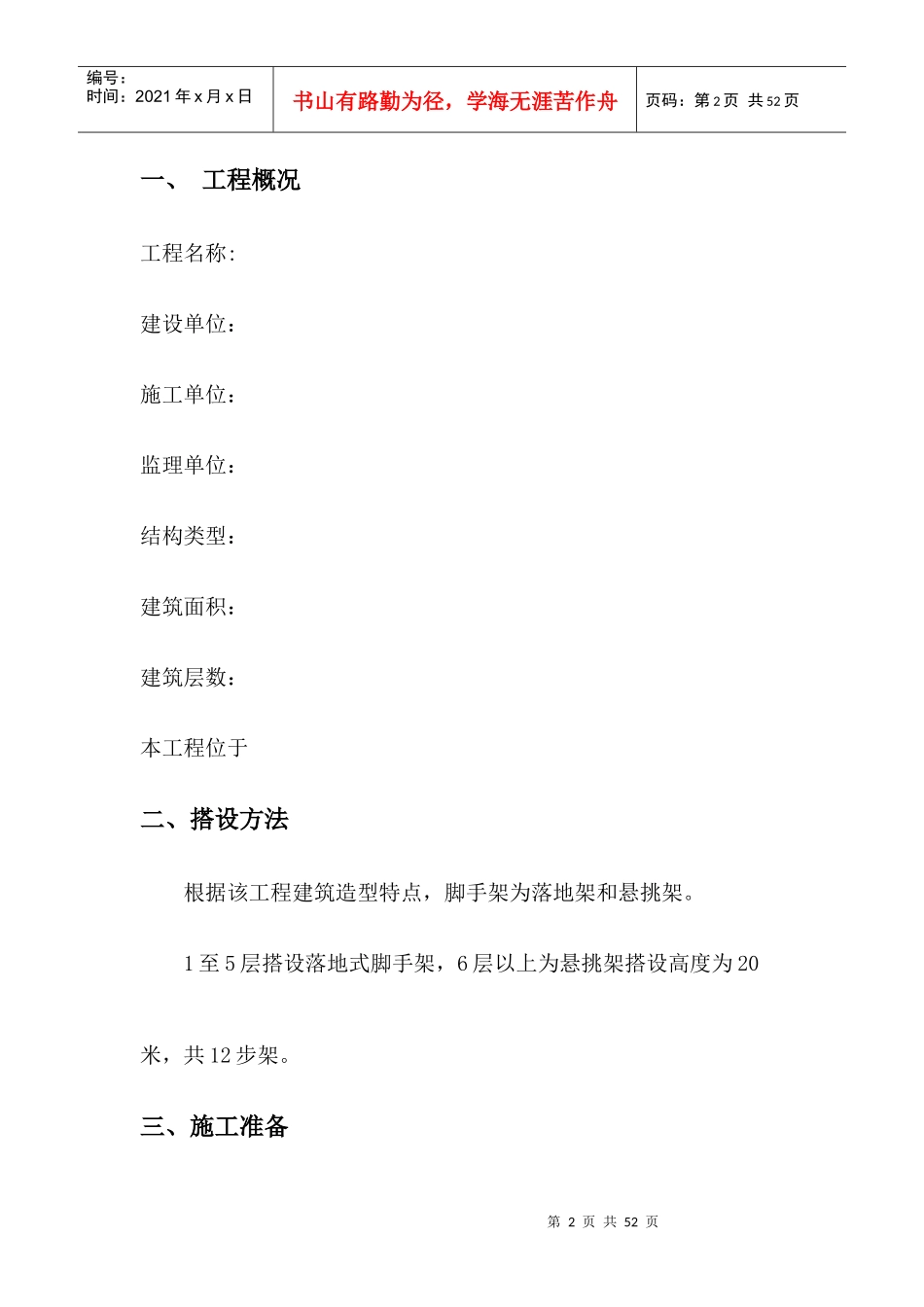

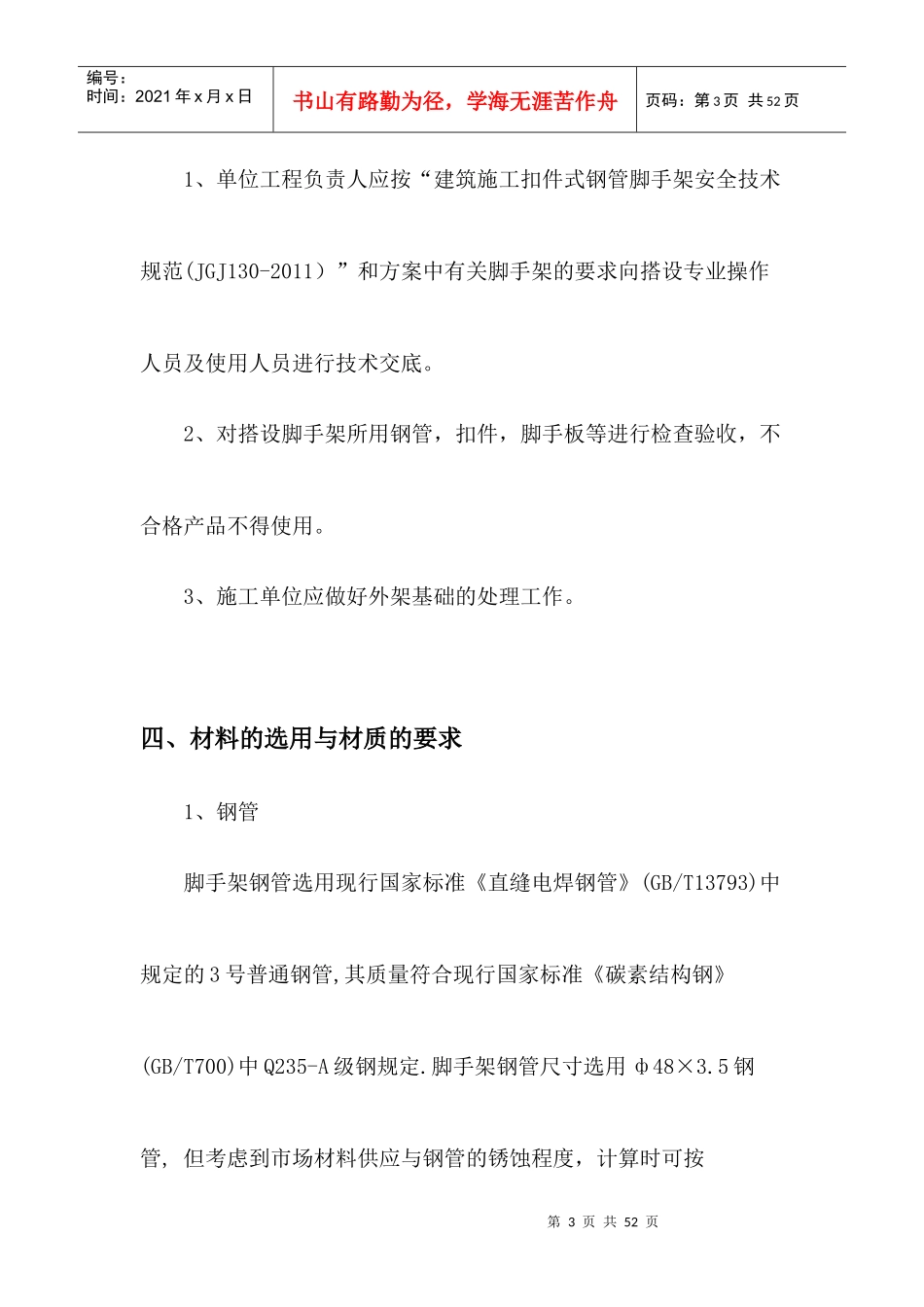

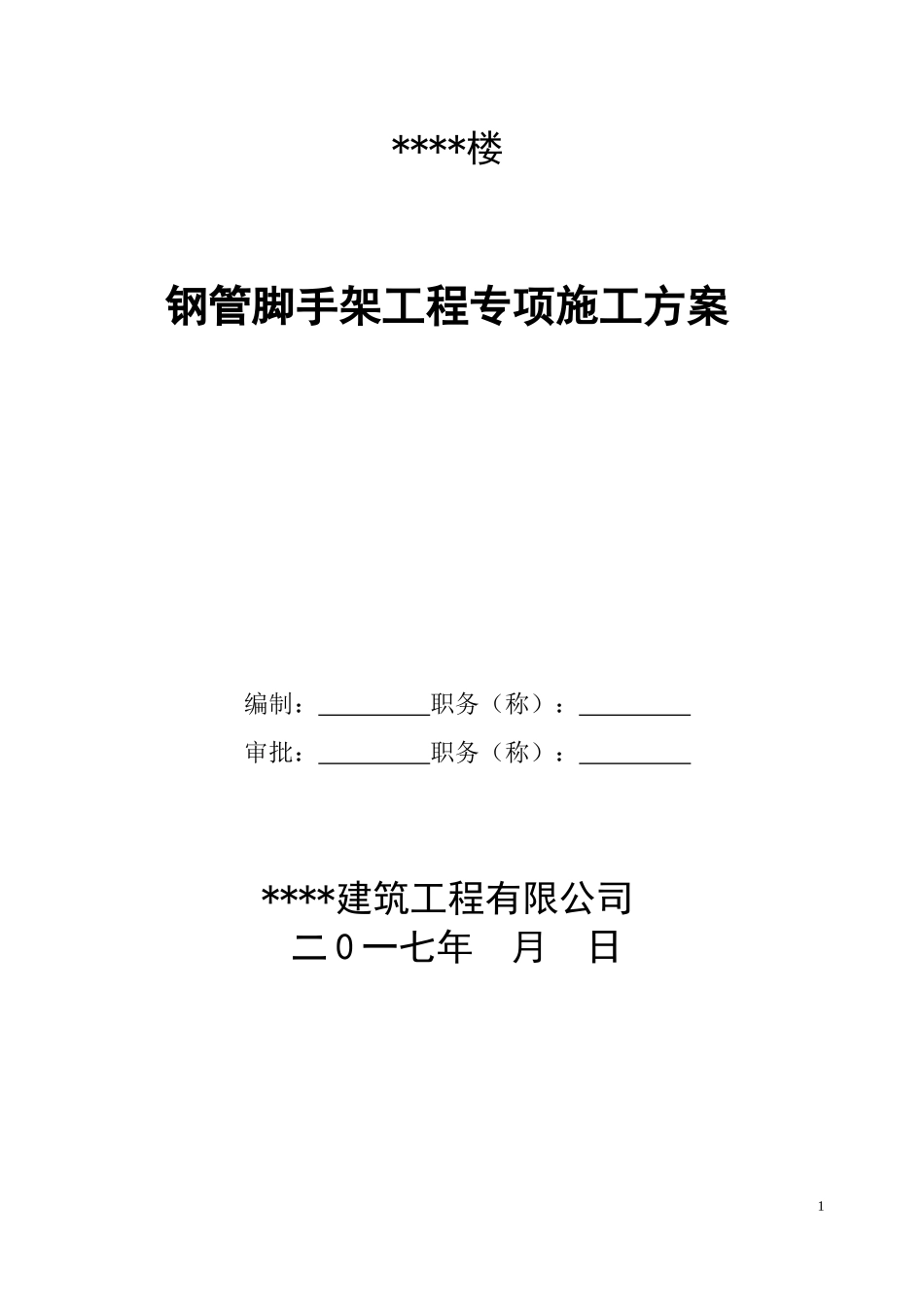

****楼钢管脚手架工程专项施工方案编制：职务（称）：审批：职务（称）：****建筑工程有限公司二0一七年月日1第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页一、工程概况工程名称:建设单位：施工单位：监理单位：结构类型：建筑面积：建筑层数：本工程位于二、搭设方法根据该工程建筑造型特点，脚手架为落地架和悬挑架。1至5层搭设落地式脚手架，6层以上为悬挑架搭设高度为20米，共12步架。三、施工准备第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页1、单位工程负责人应按“建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011）”和方案中有关脚手架的要求向搭设专业操作人员及使用人员进行技术交底。2、对搭设脚手架所用钢管，扣件，脚手板等进行检查验收，不合格产品不得使用。3、施工单位应做好外架基础的处理工作。四、材料的选用与材质的要求1、钢管脚手架钢管选用现行国家标准《直缝电焊钢管》(GB/T13793)中规定的3号普通钢管,其质量符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A级钢规定.脚手架钢管尺寸选用ф48×3.5钢管,但考虑到市场材料供应与钢管的锈蚀程度，计算时可按第4页共52页第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页48×3.0，以确保安全。表面锈蚀深度Δ≤0.5mm;钢管弯曲变形Δ≤0.5mm;立杆长度在3＜Δ≤4m时钢管变曲弯形Δ≤12mm,在4m＜Δ≤6.5时钢管弯曲变形Δ≤20mm;用作水平,斜杆的钢管弯形Δ≤30mm.钢管两端面切斜偏差在1.7mm范围内,钢管上严禁打孔。2、扣件扣件采用可锻铸铁制作,其材质符合国家标准《钢管脚手架扣件》(GB15831)的规定,使用前应进行质量检查,有裂缝,变形的严禁使用,并做力矩实验,螺检拧紧扭力矩达65N.m时,不得发生损坏。3、连墙件、密目网、木铺板连墙件的材质亦应符合现行标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。外架采用草绿色阻燃密目网全封闭围护，密目第5页共52页第4页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共52页网规格ML-1.8×6m,网目密度为2000目/100㎝2。(密目网要有合格证、冲击报告，符合标准才能使用)。脚手板采用木板。五、脚手架的构造要求1、外架立杆横向间距0.8m，步距1.8m，纵距1.5m，内立杆距墙面距离为0.25m。悬挑架立杆下用14#工字钢设置，确保其足够的长度、刚度、强度和稳定性。2、脚手架搭设流程为：熟悉方案和图纸→放线以便确定悬挑杆件U型环定位予埋→悬挑杆件定位→杆件与U型环的固定（每个U型环用木楔三方稳牢，严禁焊接）→立杆定位→转角处摆横向槽钢→摆入纵向扫地杆→逐根树立杆（随即与纵向扫地杆扣紧）→安放横向扫地杆（与立杆或纵向扫地杆扣紧）→安装第一步纵向水平杆第6页共52页第5页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共52页和横向水平杆→安装第二步纵向水平杆和横向水平杆→加设临时抛撑（上端与第二步纵向水平杆扣紧，在设置二道连墙杆后可拆除）→安装第三、四步纵向和横向水平杆；设置连墙杆→安装横向斜撑、增设卸荷钢丝绳→接立杆→加设剪刀撑→铺脚手板→安装护身栏杆→挂设安全网。外架四周从一步架起等距设置双道栏杆至顶层。3、纵横向扫地杆脚手架必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上不大于20㎝处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差第7页共52页第6页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共52页应不大于100㎝。靠边坡上方的立杆轴线到边坡的距离不应小于50㎝。4、纵、横向水平杆纵向水平杆的构造要求：A、纵向水平杆在立杆内侧，其长度不小于3跨；B、纵向水平杆接长采用对接扣件连接，也可采用搭接，对接、搭接应符合下列规定：1)纵向水平杆的对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开...
