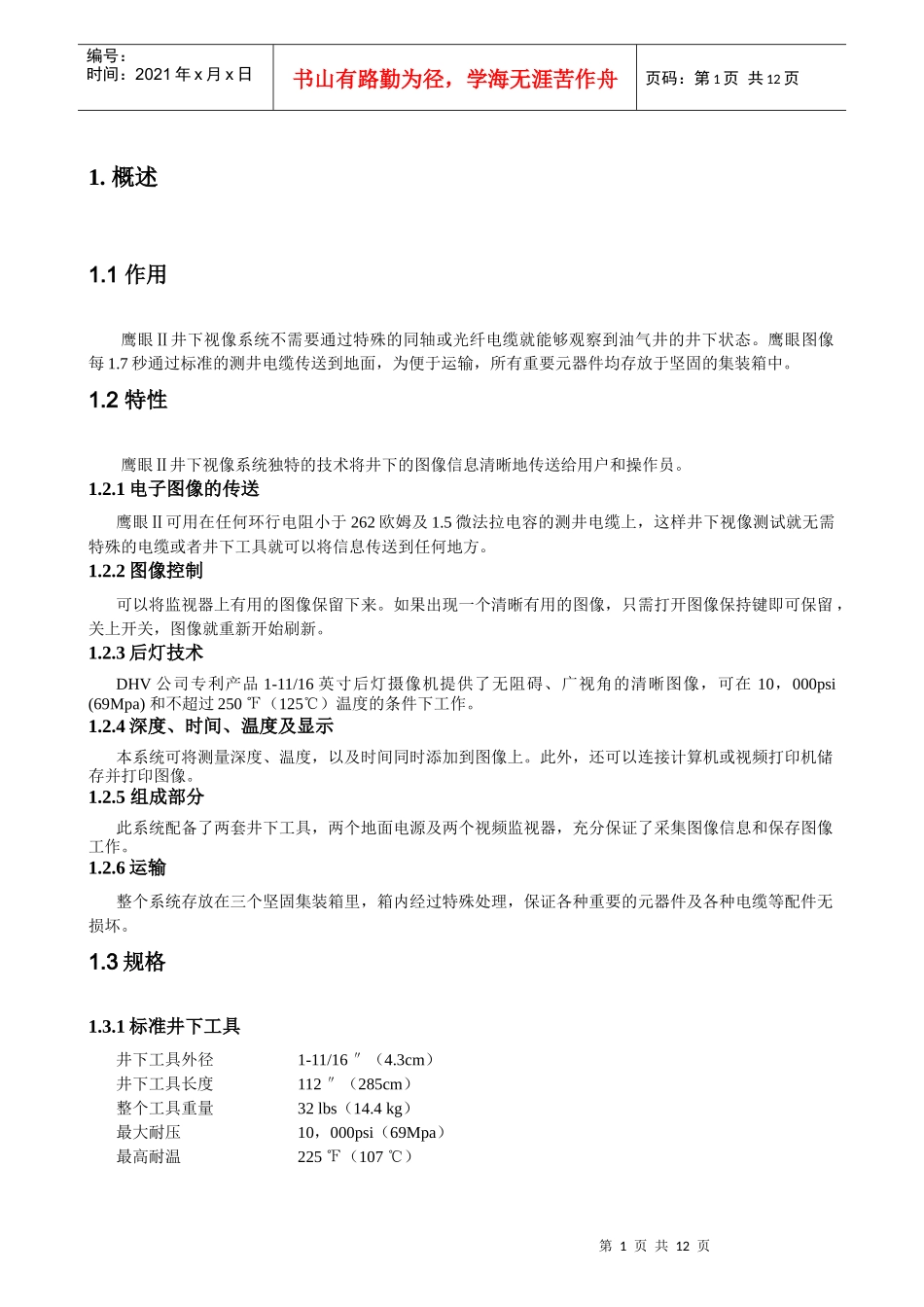

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页1.概述1.1作用鹰眼Ⅱ井下视像系统不需要通过特殊的同轴或光纤电缆就能够观察到油气井的井下状态。鹰眼图像每1.7秒通过标准的测井电缆传送到地面，为便于运输，所有重要元器件均存放于坚固的集装箱中。1.2特性鹰眼Ⅱ井下视像系统独特的技术将井下的图像信息清晰地传送给用户和操作员。1.2.1电子图像的传送鹰眼Ⅱ可用在任何环行电阻小于262欧姆及1.5微法拉电容的测井电缆上，这样井下视像测试就无需特殊的电缆或者井下工具就可以将信息传送到任何地方。1.2.2图像控制可以将监视器上有用的图像保留下来。如果出现一个清晰有用的图像，只需打开图像保持键即可保留，关上开关，图像就重新开始刷新。1.2.3后灯技术DHV公司专利产品1-11/16英寸后灯摄像机提供了无阻碍、广视角的清晰图像，可在10，000psi(69Mpa)和不超过250℉（125℃）温度的条件下工作。1.2.4深度、时间、温度及显示本系统可将测量深度、温度，以及时间同时添加到图像上。此外，还可以连接计算机或视频打印机储存并打印图像。1.2.5组成部分此系统配备了两套井下工具，两个地面电源及两个视频监视器，充分保证了采集图像信息和保存图像工作。1.2.6运输整个系统存放在三个坚固集装箱里，箱内经过特殊处理，保证各种重要的元器件及各种电缆等配件无损坏。1.3规格1.3.1标准井下工具井下工具外径1-11/16″（4.3cm）井下工具长度112″（285cm）整个工具重量32lbs（14.4kg）最大耐压10，000psi（69Mpa）最高耐温225℉（107℃）第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页1.3.2耐高温井下工具井下工具外径2-1/8″（5.4cm）井下工具长度148″（376cm）整个工具重量66lbs（30kg）最大耐压10，000psi（69Mpa）最高耐温350℉（175℃）4小时1.3.3视像清晰度每行317象点，262行，单色刷新率每1.7秒一个图像视角在水中：55º；在空气中：73º记录形式NTSC制式或PAL制式录像带或超级录像带照明100W卤素灯1.3.4电缆类型传统的单芯或多芯电缆最大环形电阻262ohms最大电容1.5μF最大长度受电阻与电容影响（一般：25，000′of7/32"电缆）1.3.5地面设备电源/图像接收器输出电压350V直流，最大1A电流输入电压120/240V交流50/60Hz深度仪表盘输入电压120/240V交流50/60Hz深度计数器5-12V直流/200脉冲文字显示仪FORATG-170走带机PANASONICAG1980录像带视频打印机VIDEONICTM-30001.3.6集装箱图像接收器/监视器1-36"（长）×20"（长）×21"（高）160磅辅助设备1-24"（长）×23"（宽）×20"（高）120磅井下工具1-60"（长）×18"（宽）×12"（高）150磅1.4设备目录数量名称2电子机架2电子防护罩2串联扶正器2111/16英寸后灯2电源/图像接收器第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页2电线2SONY9英寸黑白监控器2电线1鹰眼Ⅱ深度仪表盘1轴计数器1轴计数器电缆1TM2500BurrBrown键座1K/T连接电缆1温度接口电缆1FORATG1980文字显示仪1松下AG1980VHS走带机1AG1980附件1VideonicsTM-3000图像打印机＋电源11/4英寸检波器插头配线1UHF接头配线66英尺BNC到BNC视频电缆1后灯调焦/试用电缆1易耗品配套包1井下工具包装箱#AL5616-06041基本设备包装箱#AL3620-17041配件包装箱#AL2423-09111.5易耗品目录序号数量零件编号名称123004接口2103005灯罩313008透镜表面活性剂70cc443200多项插座520150000卤素灯100瓦120伏6100204103有帽螺钉6-32×3/167100205103无头螺钉6-32×3/168100205104有帽螺钉8-32×1/49100205104无头螺钉8-32×1/410502100002-023腈O型电圈11102100012-024腈O型电圈12102100022-112腈O型电圈13202100032-113腈O型电圈141002100042-125腈O型电圈15302101002-023氟化橡校O型电圈16602101042-125氟化橡校O型电圈17302102008-023垫片18102102018-024垫片19102102038-113垫片第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页20502102048-125垫片216221115RR-115Spiraloxring221900000Parkersiliconeo-rin...
