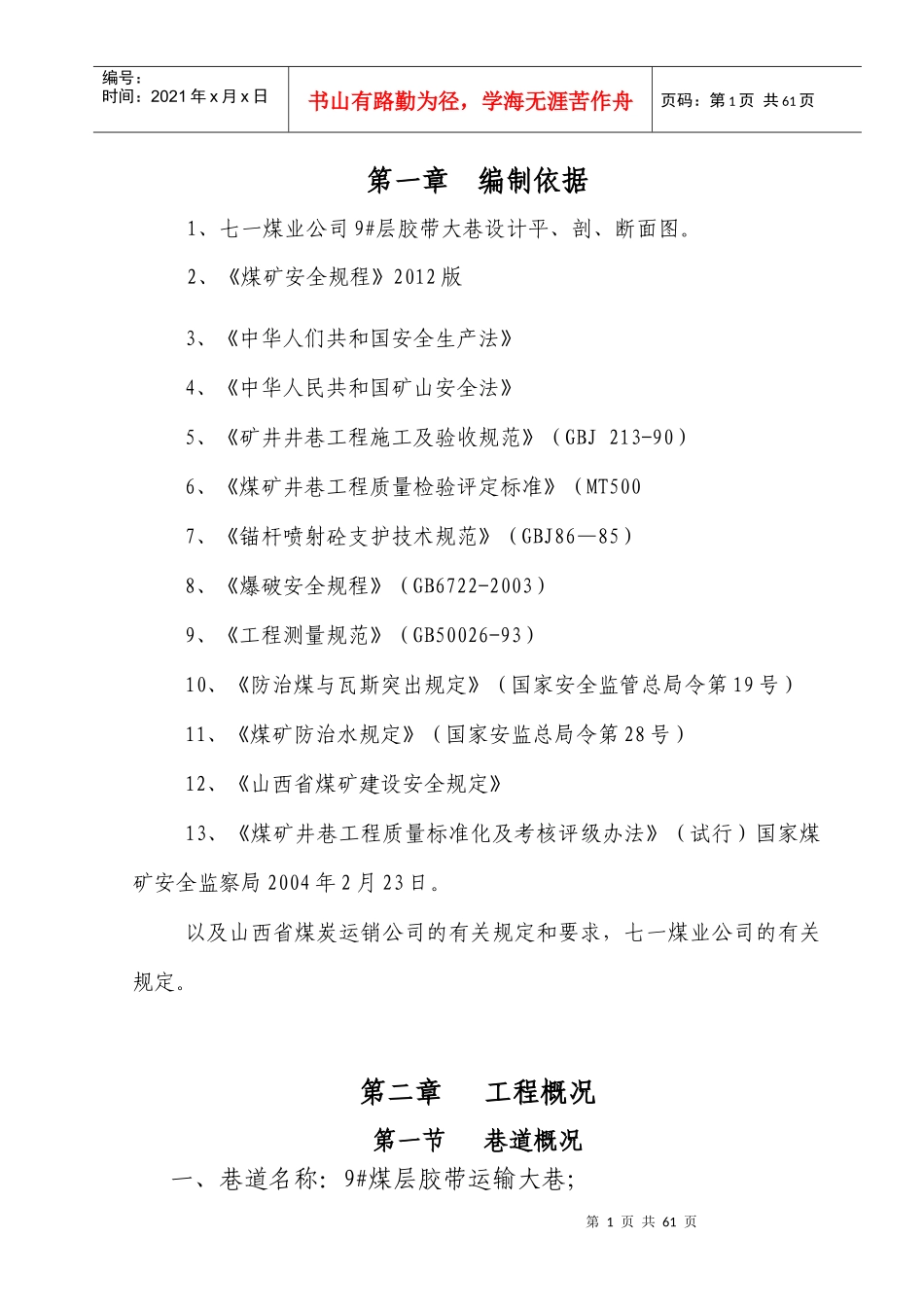

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页第一章编制依据1、七一煤业公司9#层胶带大巷设计平、剖、断面图。2、《煤矿安全规程》2012版3、《中华人们共和国安全生产法》4、《中华人民共和国矿山安全法》5、《矿井井巷工程施工及验收规范》（GBJ213-90）6、《煤矿井巷工程质量检验评定标准》（MT5007、《锚杆喷射砼支护技术规范》（GBJ86—85）8、《爆破安全规程》（GB6722-2003）9、《工程测量规范》（GB50026-93）10、《防治煤与瓦斯突出规定》（国家安全监管总局令第19号）11、《煤矿防治水规定》（国家安监总局令第28号）12、《山西省煤矿建设安全规定》13、《煤矿井巷工程质量标准化及考核评级办法》（试行）国家煤矿安全监察局2004年2月23日。以及山西省煤炭运销公司的有关规定和要求，七一煤业公司的有关规定。第二章工程概况第一节巷道概况一、巷道名称：9#煤层胶带运输大巷；第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页二、巷道用途：用于9#煤层开采时运输煤；三、巷道参数:表1巷道名称设计长度（m）掘宽（m）掘高（m）净宽（m）净高（m）毛断面（㎡）净断面（㎡）巷道形状9#煤层胶带大巷27342.63.82.510.49.5矩形四、9#煤层胶带大巷由山东兖矿新陆发展公司七一煤业项目部负责施工，现施工队组已进场，各方面准备工作已就绪，项目部已具备开工条件。第二节地质及水文特征井田位于沁水盆地中段东部，属高平—晋城盆地三姑泉域水文地质单元。北起金泉山、色头一带，以丹河与浊漳河南源地表分水岭为界，与辛安泉域相邻；西北以丹河与沁河地表分水岭为界；西南以晋获断裂带白马寺断层为界，与延河泉域毗邻；南以近东西向弧形褶断带地堑构造为界，自大箕-三姑泉-南石瓮一线为界；东至太行山麓隔水层隆起地带，从柳树口-夺火-黄金窑-马圈一带，与焦作泉域分界。区域东部地势高竣，出露一套碳酸盐岩地层，呈南北向长条状分布，含岩溶裂隙水。向西地势逐渐降低。区域中部和西部地区属高平-晋城盆第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页地，多被切割成黄土丘陵和低山，海拔800-1100m。其间堆积厚度不等的松散沉积物，含有若干孔隙含水层。中西部有大量古生界碎屑岩地层出露，含一系列裂隙含水层，一般富水性较弱。盆地范围内奥陶、寒武系石灰岩地层自东向西、自南向北埋藏逐渐加大，富水性相对减弱。丹河为区域及附近主要河流，从井田西部边界外2-3km处，由北向南流过，属黄河流域沁河水系。丹河河水流量受季节性影响较大，旱季时水量较小，甚至出现局部断流，雨季时水量增大。区域内有一些中、小型水库，如釜山水库、赵庄水库、米山水库等。一、井田内地表大多被第三系、第四系松散地层所覆盖，中部有零星基岩地层出露。按含水介质的不同，区域内可划分为松散岩类、碎屑岩类、碎屑岩类夹碳酸盐岩类及碳酸盐岩类四个大的含水岩组，中、上石炭统泥岩、铝质泥岩及碎屑岩类层间两个大的隔水岩组。1、松散岩类含水岩组由上第三系、第四系松散沉积物组成，分布于高平、晋城盆地及丹河河谷地带，厚度变化大。其中含水层段主要由含砂粘土、粉细砂及砾石组成。含水差异性大，水位埋藏浅，受地形地貌控制明显。钻孔单位涌水量为0.14-2.78L/s·m，渗透系数0.01-24.00m/d，水质属HCO3-Ca或HCO3·SO4-Ca型。地下水主要补给来源为大气降水，水位受季节影响变化较大。径流区及排泄区不明显，一般以排泄于地表为主，局部也可通过构造等导水通道补给下伏含水层。第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页2、碎屑岩类含水岩组主要包括二叠系的一套陆相、过渡相碎屑岩层。由砂岩、砂质泥岩、泥岩及煤层组成，厚度220-335m。含水空间以风化裂隙和构造裂隙为主，含裂隙水。钻孔单位涌水量为0.02-0.47L/s·m，渗透系数0.004-1.750m/d，水质属HCO3-Na或HCO3·SO4-Na型。受构造的影响，以上两个含水岩组在区域东部壶关一带和南部的高平、晋城地区有较大面积出露，直接接受大气降水的补给...
