混凝土的品种,气硬性胶凝材料VIP专享VIP免费

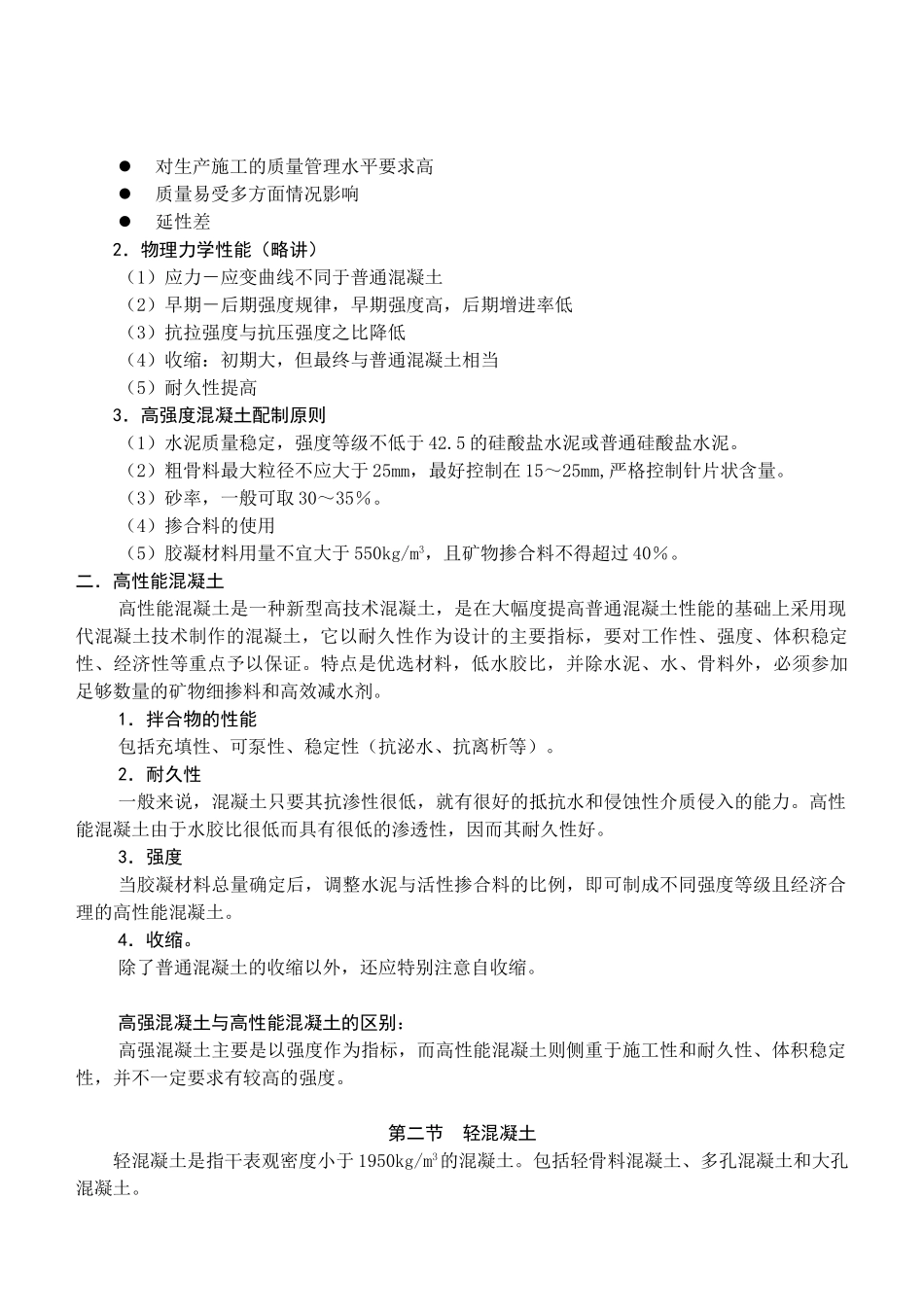

第六章其它品种混凝土内容：轻混凝土的种类，轻骨料混凝土的组成、技术性质及混凝土配比，多孔混凝土的组成，性能和应用，其它混凝土的简介。高强混凝土及高性能混凝土概念区别及主要配制途径与性能特点。基本要求：1．了解高强和高性能混凝土的发展趋势。[3]2．了解轻混凝土的种类，组成及特点。[3]3．了解轻骨料混凝土的技术性质及应用。[1]重点：轻混凝土的分类、组成特点、轻骨料混凝土的技术要求及应用。△自学内容△自学其它品种混凝土，自学思考题：·高强混凝土与高性能混凝土的区别·轻混凝土的分类；轻骨料混凝土的性能特点·防水混凝土的配制方法。·大体积混凝土配制和施工时应采取哪些措施·什么是泵送混凝土的可泵性？如何保证泵送混凝土的可泵性？第六章其它品种混凝土第一节高强高性能混凝土随着现代化工程结构向大跨、重载、高耸发展以及重大混凝土结构在各种严酷环境条件下使用的需要，高强度和高耐久性混凝土日益受到世界范围内的重视和关注。一．高强混凝土是用常规的水泥、砂石作原材料，采用常规制作工艺，主要依靠高效减水剂，或同时外加一定数量的活性矿物掺合料，使硬化后强度等级不低于C60的水泥混凝土。1．高强度混凝土的优点和缺点优点：致密坚硬，抗渗性、抗冻性优于普通混凝土。可减小结构断面刚度大，变形小，可施加更大预应力和更早地施加预应力。缺点：对原材料要求严格对生产施工的质量管理水平要求高质量易受多方面情况影响延性差2．物理力学性能（略讲）（1）应力－应变曲线不同于普通混凝土（2）早期－后期强度规律，早期强度高，后期增进率低（3）抗拉强度与抗压强度之比降低（4）收缩：初期大，但最终与普通混凝土相当（5）耐久性提高3．高强度混凝土配制原则（1）水泥质量稳定，强度等级不低于42.5的硅酸盐水泥或普通硅酸盐水泥。（2）粗骨料最大粒径不应大于25mm，最好控制在15～25mm,严格控制针片状含量。（3）砂率，一般可取30～35％。（4）掺合料的使用（5）胶凝材料用量不宜大于550kg/m3，且矿物掺合料不得超过40％。二．高性能混凝土高性能混凝土是一种新型高技术混凝土，是在大幅度提高普通混凝土性能的基础上采用现代混凝土技术制作的混凝土，它以耐久性作为设计的主要指标，要对工作性、强度、体积稳定性、经济性等重点予以保证。特点是优选材料，低水胶比，并除水泥、水、骨料外，必须参加足够数量的矿物细掺料和高效减水剂。1．拌合物的性能包括充填性、可泵性、稳定性（抗泌水、抗离析等）。2．耐久性一般来说，混凝土只要其抗渗性很低，就有很好的抵抗水和侵蚀性介质侵入的能力。高性能混凝土由于水胶比很低而具有很低的渗透性，因而其耐久性好。3．强度当胶凝材料总量确定后，调整水泥与活性掺合料的比例，即可制成不同强度等级且经济合理的高性能混凝土。4．收缩。除了普通混凝土的收缩以外，还应特别注意自收缩。高强混凝土与高性能混凝土的区别：高强混凝土主要是以强度作为指标，而高性能混凝土则侧重于施工性和耐久性、体积稳定性，并不一定要求有较高的强度。第二节轻混凝土轻混凝土是指干表观密度小于1950kg/m3的混凝土。包括轻骨料混凝土、多孔混凝土和大孔混凝土。一．轻骨料混凝土用轻粗骨料、轻细骨料或普通砂与和水泥配制成的干表观密度不大于1950kg/m3的混凝土叫轻骨料混凝土。按细骨料种类，轻骨料混凝土又分为全轻混凝土（粗细骨料均为轻骨料）和砂轻混凝土（细骨料全部或部分为轻骨料）。1．优点自重轻弹性模量低，抗震性能好保温性能好2．轻骨料的种类及技术指标（1）种类轻粗骨料、轻细骨料：天然轻骨料、工业废渣、人造轻骨料（2）技术指标堆积密度强度：筒压强度吸水率：1h吸水量，计算附加用水量。最大粒径和颗粒级配：保温及结构保温轻骨料混凝土用的轻骨料，其最大粒径不宜大于40mm。结构轻骨料混凝土用的轻骨料，不宜大于20mm。3．轻骨料混凝土的分级和分类（自学）强度等级：CL5.0～CL50；干表观密度：800～1900kg/m3，共12个等级。4．轻骨料混凝土的性质（1）轻骨料混凝土拌合物的和易性选择流动性时，坍落度一般可比普通混凝土小10～20mm，这主要是吸入骨料的水会...
