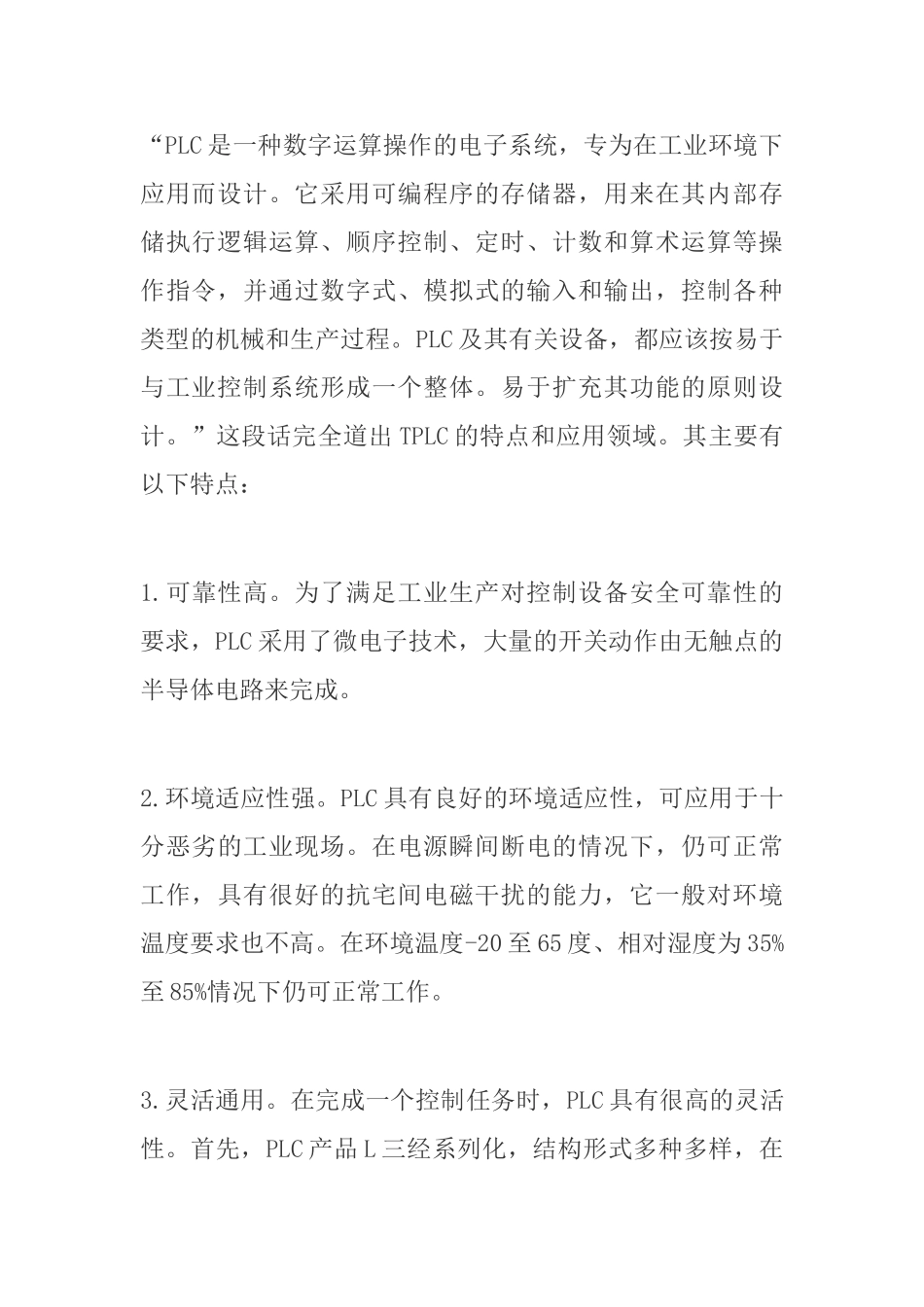

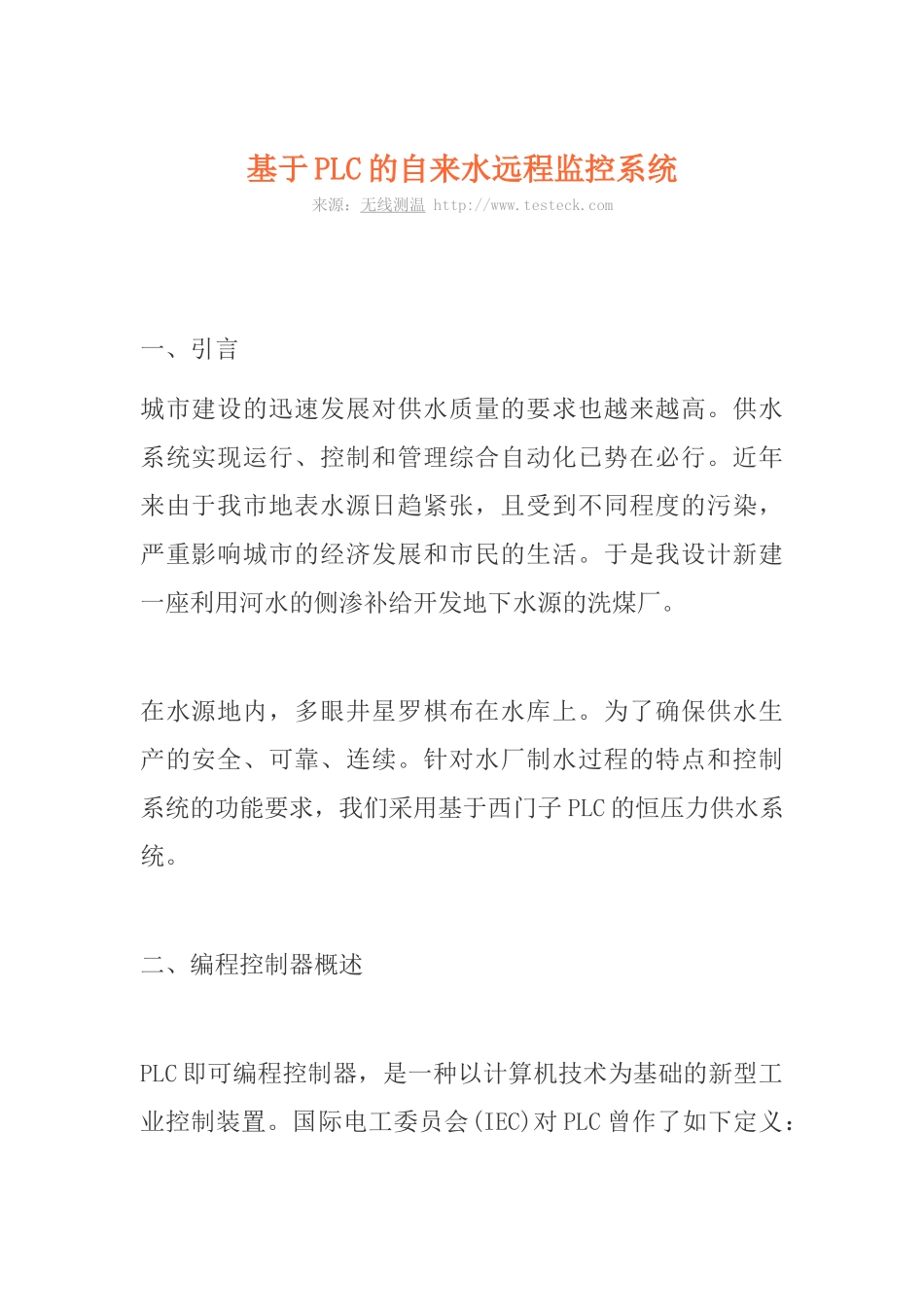

基于PLC的自来水远程监控系统来源：无线测温http://www.testeck.com一、引言城市建设的迅速发展对供水质量的要求也越来越高。供水系统实现运行、控制和管理综合自动化已势在必行。近年来由于我市地表水源日趋紧张，且受到不同程度的污染，严重影响城市的经济发展和市民的生活。于是我设计新建一座利用河水的侧渗补给开发地下水源的洗煤厂。在水源地内，多眼井星罗棋布在水库上。为了确保供水生产的安全、可靠、连续。针对水厂制水过程的特点和控制系统的功能要求，我们采用基于西门子PLC的恒压力供水系统。二、编程控制器概述PLC即可编程控制器，是一种以计算机技术为基础的新型工业控制装置。国际电工委员会(IEC)对PLC曾作了如下定义：“PLC是一种数字运算操作的电子系统，专为在工业环境下应用而设计。它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械和生产过程。PLC及其有关设备，都应该按易于与工业控制系统形成一个整体。易于扩充其功能的原则设计。”这段话完全道出TPLC的特点和应用领域。其主要有以下特点：1.可靠性高。为了满足工业生产对控制设备安全可靠性的要求，PLC采用了微电子技术，大量的开关动作由无触点的半导体电路来完成。2.环境适应性强。PLC具有良好的环境适应性，可应用于十分恶劣的工业现场。在电源瞬间断电的情况下，仍可正常工作，具有很好的抗宅间电磁干扰的能力，它一般对环境温度要求也不高。在环境温度-20至65度、相对湿度为35%至85%情况下仍可正常工作。3.灵活通用。在完成一个控制任务时，PLC具有很高的灵活性。首先，PLC产品L三经系列化，结构形式多种多样，在机型上又很大的选择余地。其次同一机型的PLC其硬件构成具有很大的灵活性，用户可以根据不同任务的要求，选择不同类型的输入输出模块或特殊功能模块组成不同硬件结构的控制装置。4.使用方便、维护简单。PLC控制的输入输出模块。特殊功能模块都具有即插即卸功能，连接十分容易。对于逻辑信号，输入输出均采用开关方式，不需要进行电平转换和驱动放大;对于模拟信号，输入输出均采用传感器仪表和驱动设备的标准信号。各个输入和输出模块与外部设备的连接十分简单。整个连接过程仅需要一把螺钉旋具即可完成。三、变频恒压供水系统控翻方案的设计与选择变频恒压供水系统主要有压力传感器、压力变送器、变频器、恒压控制单元、水泵机组以及低压电器组成。系统主要的设计任务是利用恒压控制单元馒变频器控制一台水泵或循环控制多台水泵，实现管网水压的恒定和水泵电机的软起动以及变频水泵与J：频水泵的切换，同时还要能对运行数据进行传输。根据系统的设计任务要求，结合系统的使用场所，有以下方案可供选择：1.有供水专用的变频器+水泵机组+压力传感器。这种控制系统结构简单，它将PID调节器和PLC可编程控制器等硬件集成在变频器供水基板上，通过设置指令代码实现PLC和PID等电控系统的功能。它虽然简化了电路结构.降低了设备成本，但对压力设定和压力反馈值的显示比较麻烦，无法自动实现不同时段的不同恒压要求，在调试时，PID调节参数的系统优化比较困难。调节范围小，系统的稳态，动态性能不易保证。其输出接口的扩展功能缺乏灵活性，数据通信困难，并且限制了带负载的容量，因此仅适用于要求不高的小容量场合。2.通用变频器+单片机(包括变频控制、调节器控制)+人机界面+压力传感器。这种方式控制精度高、控制算法灵活、参数调整方便，具有较高的性能价格比，但开发周期长，程序一旦固化，修改较为麻烦，因此现场调试的灵活性差同时变频器在运行时，将产生干扰。变频器的功率越大，产生的干扰越大，所以必须采取相应的抗干扰措施来保证系统的可靠性。该系统适用F某一特定领域的小容量的变频恒压供水。3.通用变频器+PLC(包括变频控制、调节器控制)+组态软件十压力传感器。这种控制方式灵活方便，具有良好的通信接口，町以方便地与其他的系统进行数据交换：通用性强由于PLC产品的系列化和模块化，用户可灵活组成各种规模和要求不同的控制系统。在硬件设计上，只需确定PLC的硬件配置和...
