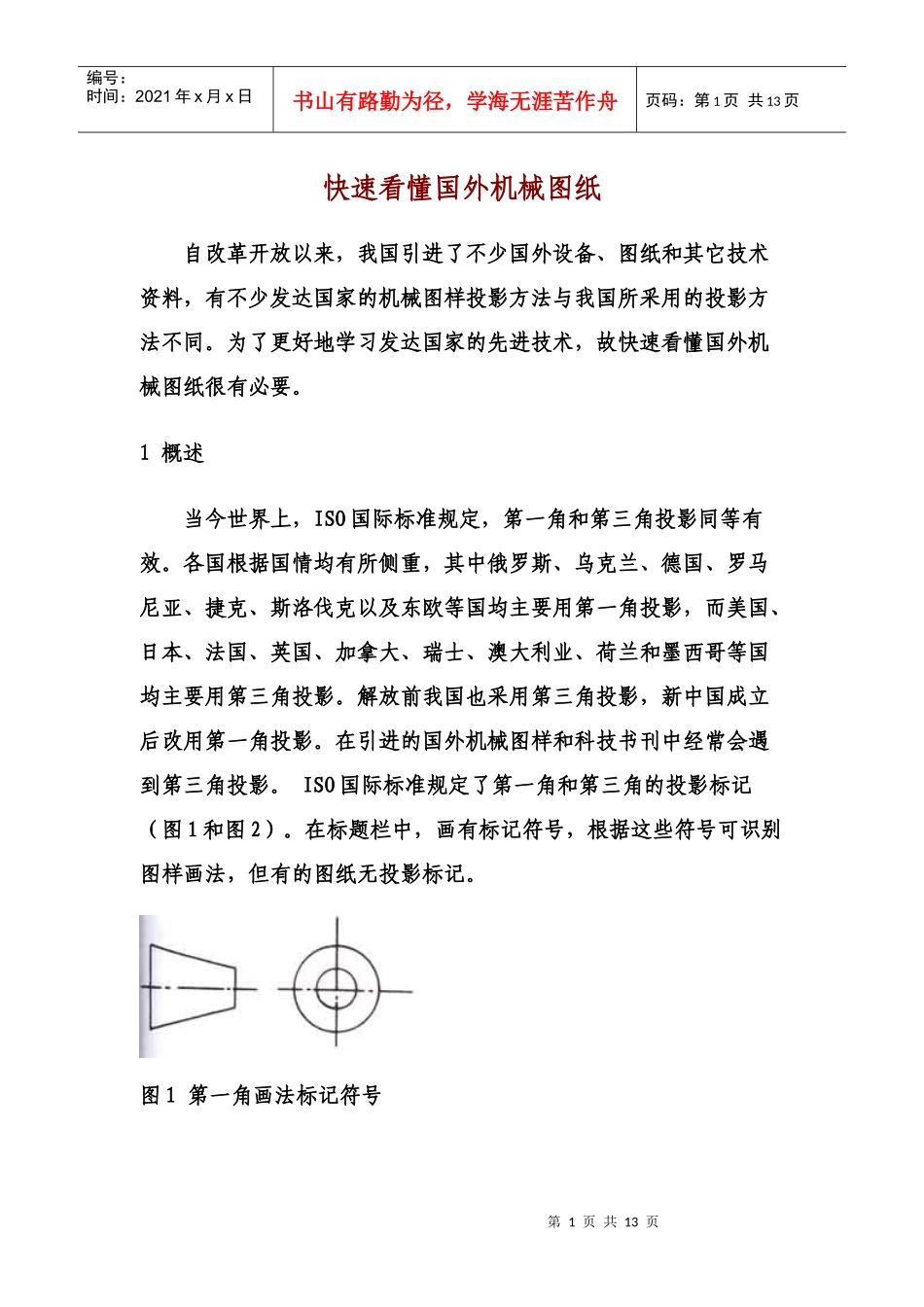

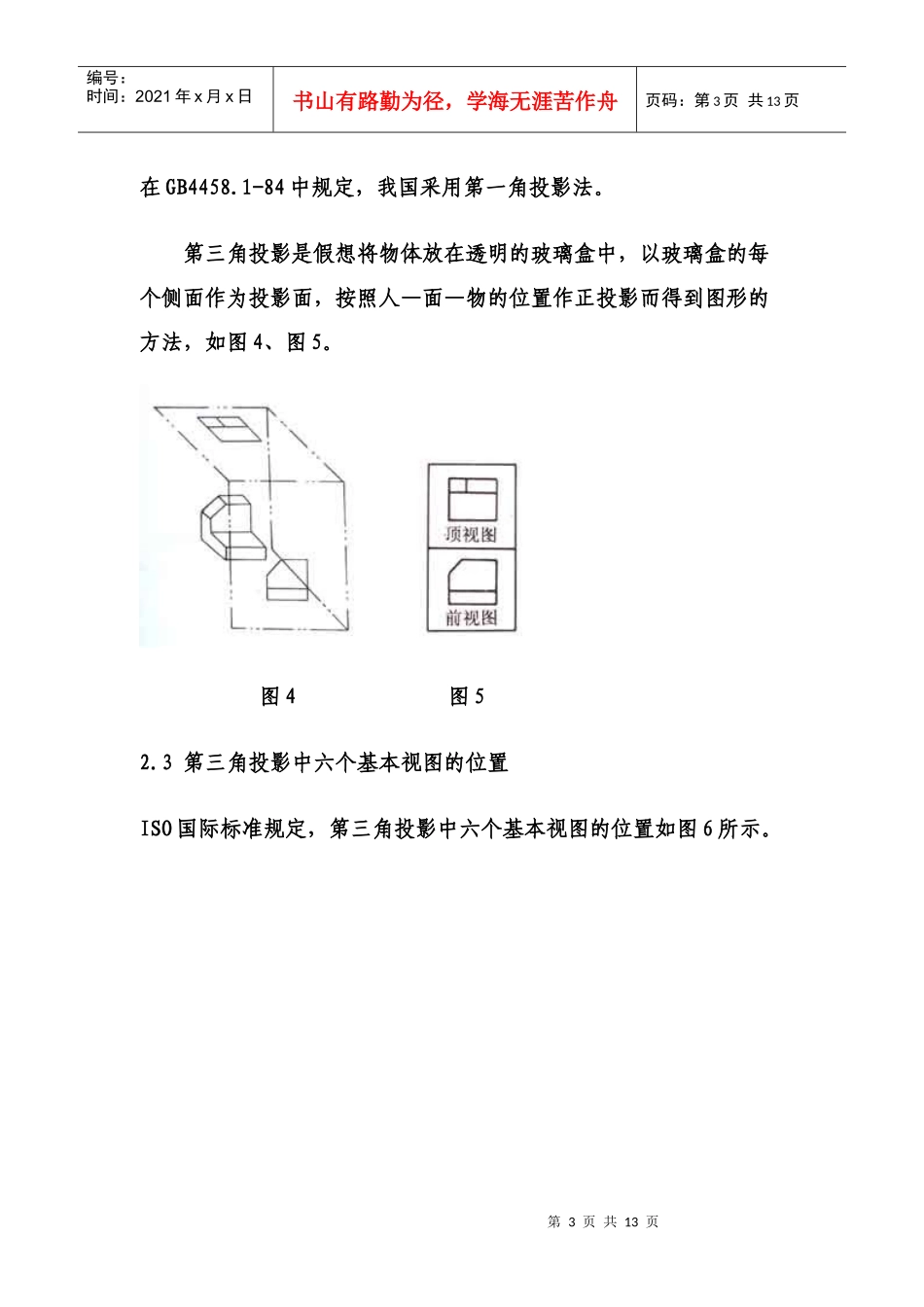

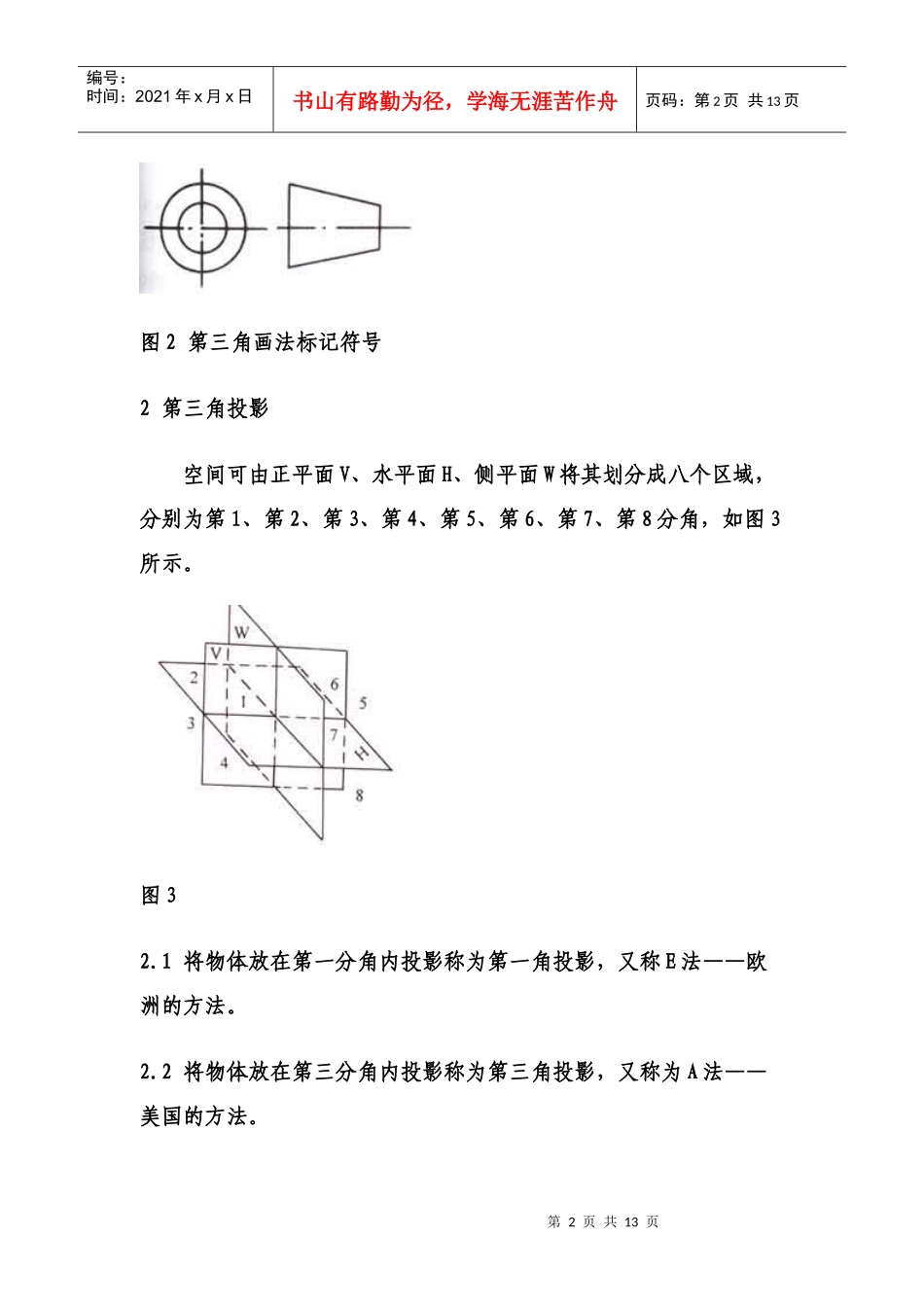

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页快速看懂国外机械图纸自改革开放以来，我国引进了不少国外设备、图纸和其它技术资料，有不少发达国家的机械图样投影方法与我国所采用的投影方法不同。为了更好地学习发达国家的先进技术，故快速看懂国外机械图纸很有必要。1概述当今世界上，ISO国际标准规定，第一角和第三角投影同等有效。各国根据国情均有所侧重，其中俄罗斯、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等国均主要用第一角投影，而美国、日本、法国、英国、加拿大、瑞士、澳大利业、荷兰和墨西哥等国均主要用第三角投影。解放前我国也采用第三角投影，新中国成立后改用第一角投影。在引进的国外机械图样和科技书刊中经常会遇到第三角投影。ISO国际标准规定了第一角和第三角的投影标记（图1和图2）。在标题栏中，画有标记符号，根据这些符号可识别图样画法，但有的图纸无投影标记。图1第一角画法标记符号第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页图2第三角画法标记符号2第三角投影空间可由正平面V、水平面H、侧平面W将其划分成八个区域，分别为第1、第2、第3、第4、第5、第6、第7、第8分角，如图3所示。图32.1将物体放在第一分角内投影称为第一角投影，又称E法——欧洲的方法。2.2将物体放在第三分角内投影称为第三角投影，又称为A法——美国的方法。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页在GB4458.1-84中规定，我国采用第一角投影法。第三角投影是假想将物体放在透明的玻璃盒中，以玻璃盒的每个侧面作为投影面，按照人—面—物的位置作正投影而得到图形的方法，如图4、图5。图4图52.3第三角投影中六个基本视图的位置ISO国际标准规定，第三角投影中六个基本视图的位置如图6所示。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页图6以上视图是将物体投影到一个封闭矩形（透明的）“投影箱”的各个投影面上而得到的。每个视图都可以理解为：当观察者的视线垂直与相应的投影面时，他所看到的物体的实际图像。前视图即观察者假想自己处于物体的前面，并逐点移动眼睛的位置，且视线始终垂直于一个假想的正立投影面（透明的）而得到的物体的正面投影，其它视图可按类似方法获得。读图者应当始终把视图看作是物体本身的一面。从前视图可看出物体的高度与宽度，以及物体顶面、底面、左侧面和右侧面的位置。顶视图显示物体的深度和宽度。2.4第三角投影的优点第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页（1）视图配置较好，便于识图视图之间直接反映了视向，便于看图，便于作图。左视图在左边，右视图在右边。而第一角投影有时要采用“向视图”来弥补表达不清楚的部位。（2）易于想象物体的空间形状左视图和右视图向里，顶视图向下，这样易于想象物体的形状。（3）便于绘制轴侧图易于想象物体的空间形状，对绘制轴侧图时想象物体形状有直接帮助。（4）有利于表达零件细节相邻图就近配置，一般均不需另加标注，如图7。图7（5）尺寸及其它标注相对集中。第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页3一些主要国家图线宽度的比较（表1）表1线国宽家线型中国美国日本英国粗实线b(0.5～2)0.032＂0.4～0.80.7细实线B/3(0.17～0.66)0.016＂0.3以下0.34几个国家机械图样标准简介4.1美国标准(ANSI)美国只规定用第三角画法(偶而在建筑图及结构图上也用第一角投影，但必须指明)。视图布置形式有两种，第一种与ISO国际标准相同，如图6。第二种如图8。第7页共13页第6页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共13页图8美国标准中尺寸标注法：美国图样中的尺寸很少以mm为单位，一般采用英寸（1英寸=25.4mm），原来采用分数形式表示多少英寸，如9/16英寸等，1966年以后改为十进制，写成小数形式。数值小于1时小数点前不写0，数字...
