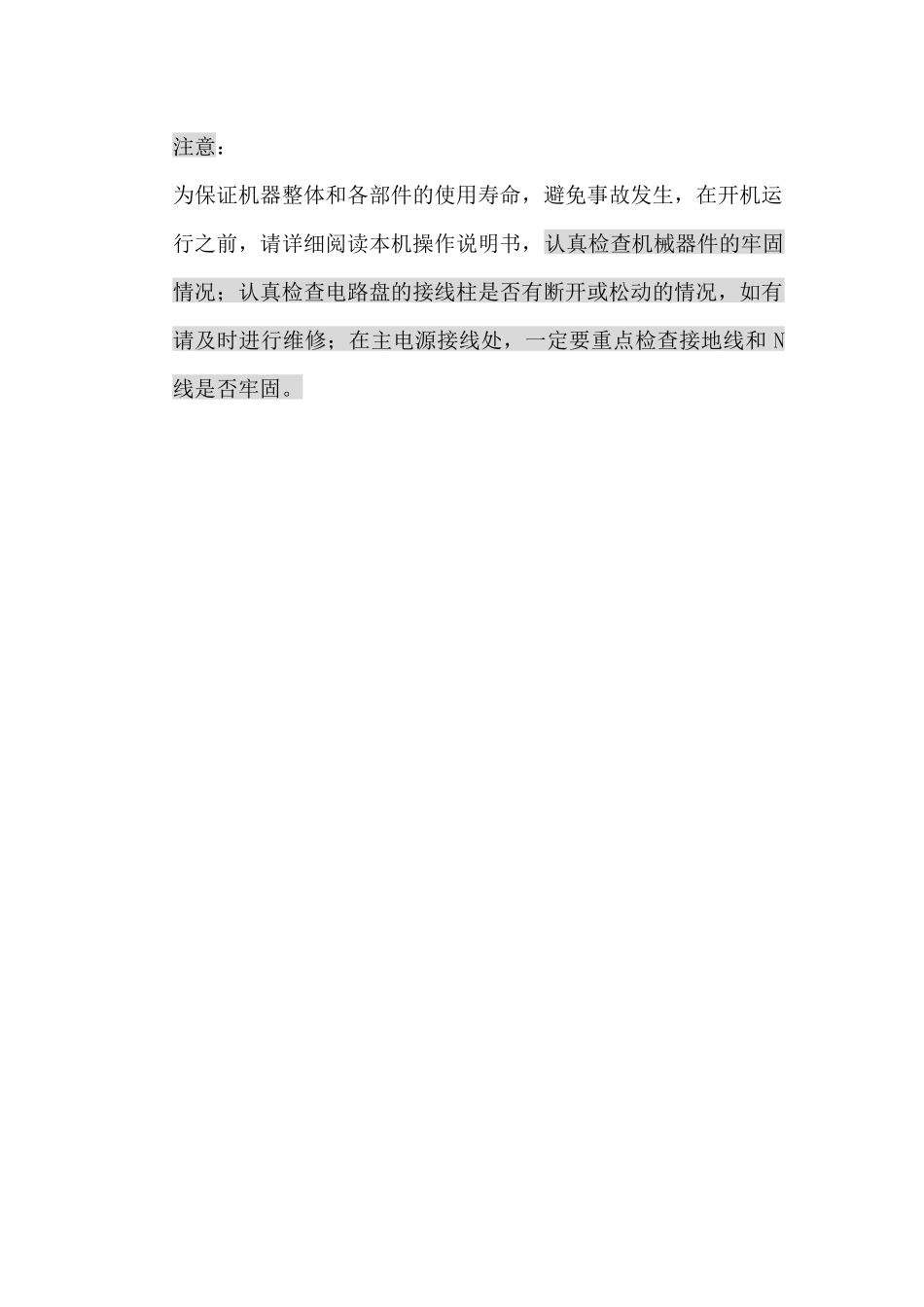

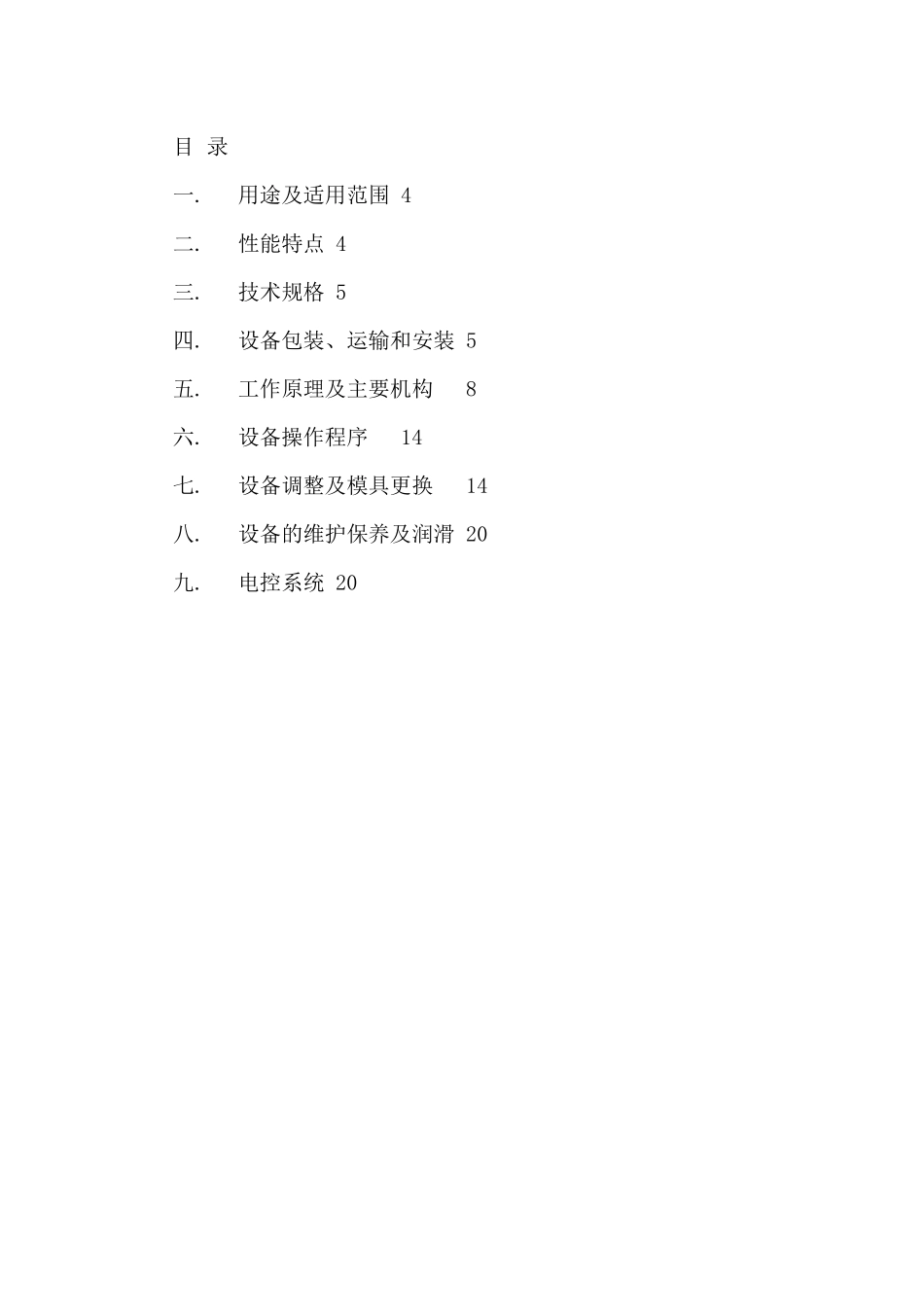

InstructionManualWONDER®DXDK900AAutomatic-ChargingPackingMachineSino-foreignjointventurejinzhouwonderpackingmachineryCo.,Ltd注意：为保证机器整体和各部件的使用寿命，避免事故发生，在开机运行之前，请详细阅读本机操作说明书，认真检查机械器件的牢固情况；认真检查电路盘的接线柱是否有断开或松动的情况，如有请及时进行维修；在主电源接线处，一定要重点检查接地线和N线是否牢固。目录一.用途及适用范围4二.性能特点4三.技术规格5四.设备包装、运输和安装5五.工作原理及主要机构8六.设备操作程序14七.设备调整及模具更换14八.设备的维护保养及润滑20九.电控系统20十.常见故障及排除22开机之前，请详细阅读此说明书，读懂之后，方可开机操作。用途及适用范围DXDK900自动充填包装机可应用于医药、食品、化妆品等行业，能够对片剂、胶囊、规则异型片、颗粒、粘稠、半粘稠、液体等不同形态的物料进行自动充填包装。性能特点该机设计合理、性能稳定可靠。封合幅面宽度可达450mm，根据不同的要求，一次可成型4~10条袋。包装材料采用一卷包装膜分切为两条再进行封合，使包材的调整方便可靠。该机采用变频调速，实现了无极调速。该机各执行机构位置调整通过人机界面触摸开关控制差速器，调整方便准确。该机执行机构均安装在前后两个立板上，具有足够的刚度保证了机器在高速运转下各部分工作的稳定可靠。具有自动打印批号，纵横向易撕断裂线及易撕凹口功能。整机由PLC控制，自动化程度高。具有自动检测对正色标的功能，保证制袋双面图案完整，位置准确。技术规格包装材料铝塑、纸塑、塑塑等可热封合的材料宽度：最大900mm厚度：0.05~0.1mm膜卷外径：最大φ300mm膜卷芯径：φ70~φ76封合幅面宽度最大450mm制袋尺寸长：65~150mm宽：40~120mm计量范围颗粒：2~30ml液体：3~100ml片剂：多片包装效率60次/分生产量最大300袋／分（根据制袋尺寸大小变化）安装功率6Kw电源配置380VN/PE-50Hz重量1200Kg外形尺寸（长×宽×高）mm1560×1620×2150mm设备包装、运输和安装设备在包装前需将上料机料斗和包材卷卸下另外包装。将纵封辊、横封辊、断裂线刀、横切刀、打字辊等在运输中易碰撞的零部件捆扎牢固，以免在运输过程中发生碰撞。把设备与包装箱底座把合牢固。设备内零件表面涂抹防锈油，整机扣好防水塑料罩。设备到达拆卸注意！！！设备拆卸应该有专职负责人到场负责。设备外包装箱应该完好无损，如有破损或造成设备损伤查明原因处理。拆卸包装箱后取出设备装箱单，按照装箱单逐一核对清点，如发现数量不符请立即与厂家联络。设备起运时必须用1500Kg以上吨位叉车，起运位置及要求见图（图1），起运时叉车两个叉脚必须与机器前后两个横梁接触，以保证机器起运时的稳定性。9.设备安装场地周围应有足够的活动空间，便于操作，地面应平整，有足够的强度以支承整机重量。安装设备地脚，利用地脚调整设备的水平及高度。清除表面污物和防锈油，拆下塑料罩之后，用合适的溶剂和非腐蚀剂擦拭机器。（注意：不能用溶剂清洗传动零部件。）联接水路，胶管采用通径Φ10。核实电源电压、频率应与设备要求相符合，电压380V、50Hz，电源线接入机器的转换开关上，同时合上电控箱内所有的自动开关。检查机器的运转方向，通过观察机器后箱内主机转动方向箭头确认，切不可使机器反转。各种附件及配套件装配完成之后必须进行如下内容检查，确认无误后可进行下步操作：紧固各个部件联接螺钉，防止因为运输颠簸而造成的松动。检查水路是否畅通，有无漏水现象，工作是否正常。各润滑点在机器出厂前均已注入润滑油，有必要再次检查。机器通电，检查主机运转方向，按下“点动”按钮，点动观察。工作原理及主要机构工作原理包装材料由位于机体后部的放卷机构导出，经放卷辊后进入分卷机构，在此处，包材由分切刀从中间分为两部分，再通过分卷板进入两侧的导膜辊，使薄膜变向，进入封合区，通过纵封、横封、充填上料、打印批号、切凹口、纵切、打断裂线，横切最后形成成品由输送机输出。（图2）主要机构本机由下列主要机构部件组成（图3）：机体、充填系统、传动系统、薄膜放卷、薄膜分卷、封合、打字、打凹口、纵切...
