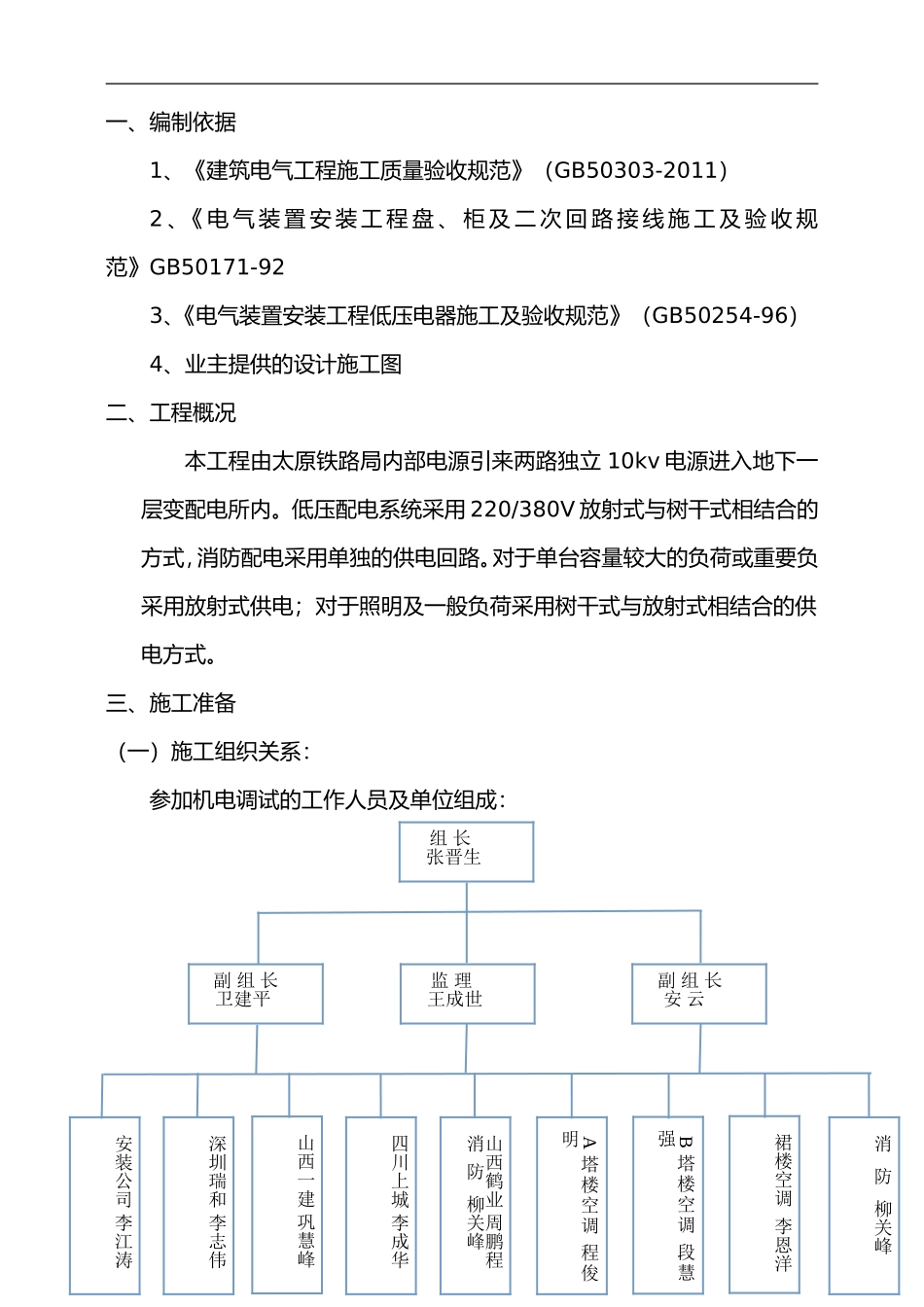

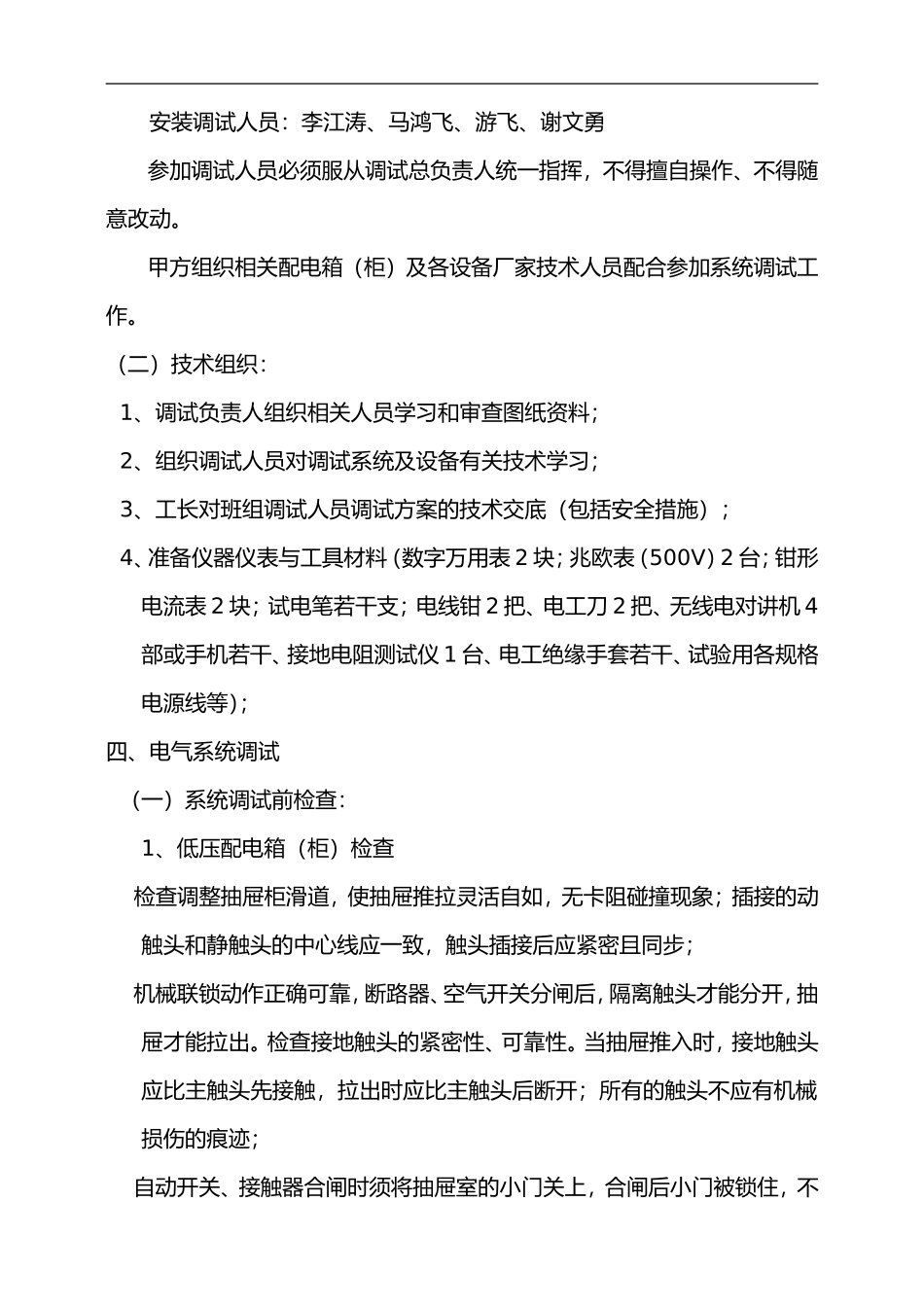

电气工程送电调试方案一、编制依据1、《建筑电气工程施工质量验收规范》（GB50303-2011）2、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-923、《电气装置安装工程低压电器施工及验收规范》（GB50254-96）4、业主提供的设计施工图二、工程概况本工程由太原铁路局内部电源引来两路独立10kv电源进入地下一层变配电所内。低压配电系统采用220/380V放射式与树干式相结合的方式，消防配电采用单独的供电回路。对于单台容量较大的负荷或重要负采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。三、施工准备（一）施工组织关系：参加机电调试的工作人员及单位组成：组长张晋生副组长安云副组长卫建平监理王成世安装公司李江涛深圳瑞和李志伟山西一建巩慧峰四川上城李成华山西鹤业周鹏程消防柳关峰A塔楼空调程俊明B塔楼空调段慧强裙楼空调李恩洋消防柳关峰安装调试人员：李江涛、马鸿飞、游飞、谢文勇参加调试人员必须服从调试总负责人统一指挥，不得擅自操作、不得随意改动。甲方组织相关配电箱（柜）及各设备厂家技术人员配合参加系统调试工作。（二）技术组织：1、调试负责人组织相关人员学习和审查图纸资料；2、组织调试人员对调试系统及设备有关技术学习；3、工长对班组调试人员调试方案的技术交底（包括安全措施）；4、准备仪器仪表与工具材料（数字万用表2块；兆欧表（500V）2台；钳形电流表2块；试电笔若干支；电线钳2把、电工刀2把、无线电对讲机4部或手机若干、接地电阻测试仪1台、电工绝缘手套若干、试验用各规格电源线等）；四、电气系统调试（一）系统调试前检查：1、低压配电箱（柜）检查检查调整抽屉柜滑道，使抽屉推拉灵活自如，无卡阻碰撞现象；插接的动触头和静触头的中心线应一致，触头插接后应紧密且同步；机械联锁动作正确可靠，断路器、空气开关分闸后，隔离触头才能分开，抽屉才能拉出。检查接地触头的紧密性、可靠性。当抽屉推入时，接地触头应比主触头先接触，拉出时应比主触头后断开；所有的触头不应有机械损伤的痕迹；自动开关、接触器合闸时须将抽屉室的小门关上，合闸后小门被锁住，不能开启，分闸时须将操作手柄按到底，抽屉才能取出；机械联锁机构如有失灵者，应调整合适；抽屉与柜体间的二次回路连接插件应接线正确可靠；抽屉与柜体间的接触及柜体、框架的接地良好。配电箱（柜）检查序号检查内容1配电箱柜试运行前，检查配电箱柜内有无杂物，安装是否符合质量评定标准，相色、铭牌号是否齐全。2箱柜门及框架和内部的接地或接零检查。3装有电器的可开启门、门和框架的接地端子应用裸编织铜线连接，且有接地标识。4箱柜内保护导体应有裸露的连接外部保护导体的端子。5照明箱内应分别设置零线(N）和保护地线(PE）汇流排，零线和保护地线经汇流排配出。6明敷接地干线沿长度方向每段15－100mm分别涂以黄色和绿色相间的条纹。7测试接地装置的接地电阻值必须符合设计要求。8柜内检查：依据施工设计图纸及变更文件，核对柜内的元件规格、型号、安装位置应正确；柜内两侧的端子排不能缺少；各导线的截面应符合图纸的规定；逐线检查柜内各设备间的连线及由柜内设备引至端子排的连线。9检查行程开关和极限开关的接点位置是否正确，转动是否灵活，内部有无异物存在，并将其盖好。10柜间联络电缆检查：柜与柜之间的联络电缆需逐一校对；在回路查线的同时应检查导线、电缆、继电器、开关、按钮、接线端子的标记是否与图纸相符。11操作装置的检查：主要检查接线是否正确，操作是否灵活，辅助触点动作是否准确。12电流回路和电压回路的检查：电流互感器接线正确，极性正确，二次侧不准开路，准确度符合要求。2、线路检查：进行各照明线路的绝缘检查及配电箱和控制柜的接线检查，确保各送电回路符合送电要求；进行各消防联动线路检查，确保各送电回路符合送电要求；进行空调机组等设备线路的绝缘检查及配电箱和控制柜的接线检查，确保送电回路符合送电要求；对其它动力线路的绝缘及配电箱和控制柜的接线进行检查，确保送电回路符合送电要求；线路检查：接、焊、包全部完成后，应进行自检和互检；检查导线接、焊、包是否符合设计...
