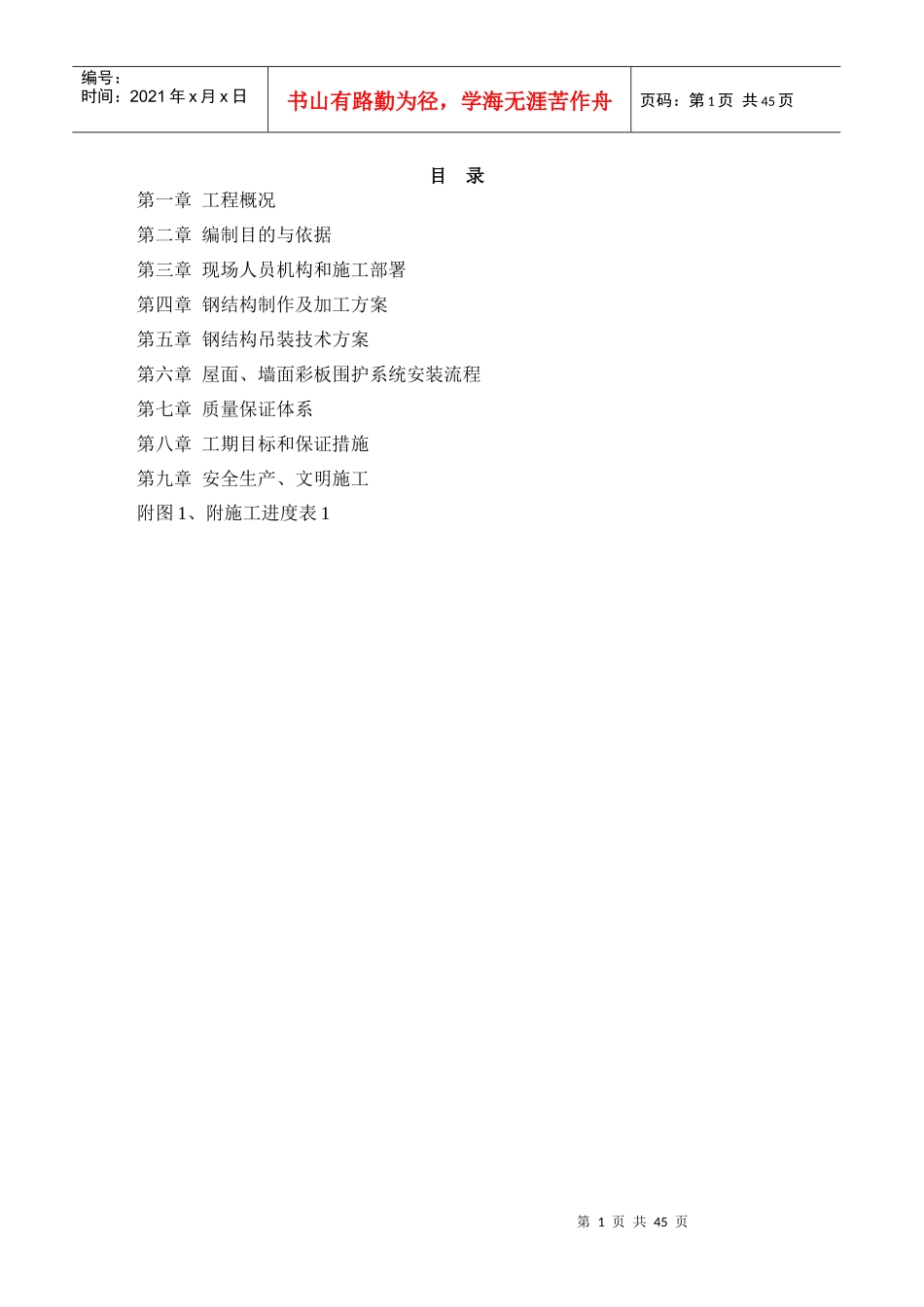

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页目录第一章工程概况第二章编制目的与依据第三章现场人员机构和施工部署第四章钢结构制作及加工方案第五章钢结构吊装技术方案第六章屋面、墙面彩板围护系统安装流程第七章质量保证体系第八章工期目标和保证措施第九章安全生产、文明施工附图1、附施工进度表1第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页第一章工程概况一、工程简介***********钢结构工程，建筑规格为68.6X44.5M，单层钢结构，AE轴1~7线为双坡屋面，AG轴5~11线为单坡屋面，低处檐口3.1M，高处檐口8.12M；内置镀锌天沟，面积约2550M2。二、结构概况该工程设计使用年限为50年，建筑结构安全等级为二级。屋面活荷载为0.3KN/m2。材料选用：主钢构件材质及为Q345B，次钢构件材质为Q235。本工程钢结构的施工内容主要包括主钢架构件、楼层板和屋面、墙面彩板维护体系。主钢架为焊接H字型钢，次构件含柱间支撑、水平支撑，连系梁等。高强度螺栓采用性能等级10.9S级摩擦型高强度螺栓，螺母及垫圈采用（45号钢）。钢结构构件的表面处理要求采用喷砂或抛射的方法除锈,要求达到Sa2.0的除锈等级。高强度螺栓连接接触面采用喷砂或抛射处理，处理后连接处构件间的摩擦面抗滑移系数不小于0.40，高强度螺栓连接部位涂装须在终拧后进行。钢结构表面在涂底漆前，应彻底清除铁锈、焊渣、毛刺、油污及其他附着物。喷砂或抛射后主钢构件表面立即刷醇酸底漆二道、然后再喷涂防火涂料，防火等级为二级。安装结束后应将预留未涂底漆部分及运输安装过程中碰坏的部分补刷底漆。安装完毕后未刷底漆的部分及补焊、擦伤、脱漆处均应补刷底漆两度，在使用过程中应定期进行涂漆保护。第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页第二章编制目的与依据一、编制目的1．科学地组织施工以提高劳动生产率、缩短工期、确保工程质量、节约原材料和能源、降低成本、文明施工以获取尽可能大的经济效益和社会效益。2．从施工的全局出发，根据具体条件，拟定施工方案，确定施工程序、施工流向、施工顺序、施工方法、劳动组织、技术选择、组织措施，安排施工进度和劳动力、机具、材料、构件与各种半成品的供应，对运输、道路、场地利用、水电能源保证等现场设施的布置和建设作出规划。3．缜密地预计施工中的各种需要及可能发生的变化，以便事前做好准备，把设计和施工、技术和经济、前方和后方、企业的全局活动和工程的施工组织，把施工中各单位、各部门、各阶段以及各项目之间的关系更好地协调起来，使施工过程牢固地建立在科学、合理的基础之上，从而做到人尽其力，物尽其用，优质、低耗、高速地取得最好的经济效益和社会效益。二、编制依据：1．本工程项目设计的图纸、招标文件合同及相关资料。2．有关建筑安装管理条例。3．我公司的施工节点图集、质量保证体系标准文件，质量手册等技术指导性文件以及现有同类工程的施工经验、技术力量。4．根据中国现行的有关标准和规范要求：《钢结构工程施工质量验收统一标准》（GB50300-2001）《钢结构工程施工质量验收规范》（GB50205—2001）；《建筑结构荷载规范》（GB50009—2001）（2006版）；《钢结构设计规范》（GB50017—2003）；《建筑抗震设计规范》（GB50011—2001）（2008版）；《冷弯薄壁型钢结构技术规范》（GB50018—2002）；《门式刚架轻型房屋钢结构技术规程》（CECS102：2002）；《建筑钢结构焊接技术规程》（JGJ81-2002）《碳素结构钢》（GB700-2006）第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页《低合金高强度结构钢》（GB/T1591-94）《优质碳素结构钢》（GB/T699-1999）《建筑用压型钢板》（GB/T12755—2008）《低合金钢焊条》（GB/T5118-1995）《碳钢焊条》（GB/T5117-1995）《熔化焊用钢丝》（GB/T112470-2003）《气体保护焊用钢丝》（GB/T8110-1995）第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5...
