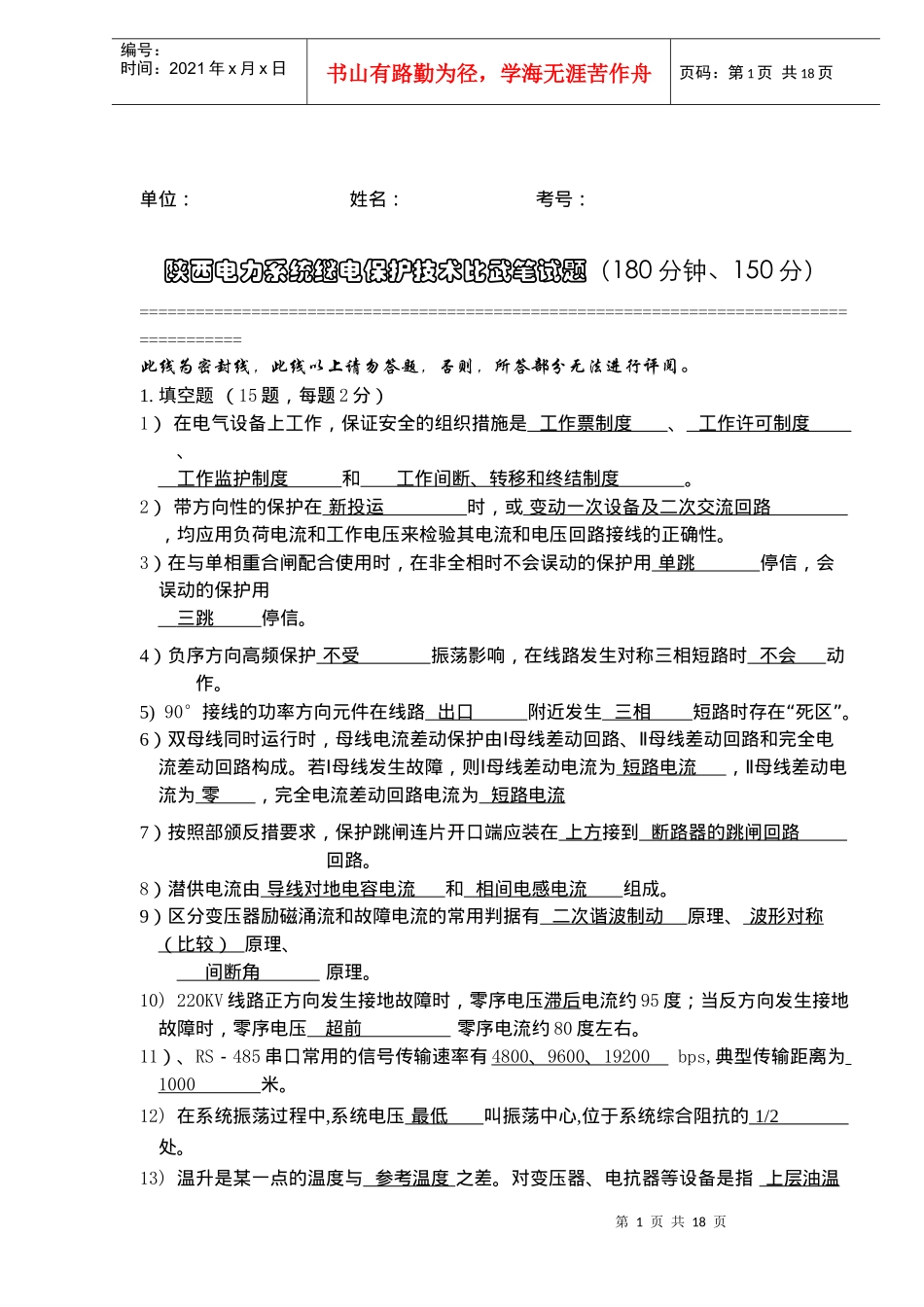

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页单位：姓名：考号：陕西电力系统继电保护技术比武笔试题（180分钟、150分）=======================================================================================此线为密封线，此线以上请勿答题，否则，所答部分无法进行评阅。1.填空题（15题，每题2分）1）在电气设备上工作，保证安全的组织措施是工作票制度、工作许可制度、工作监护制度和工作间断、转移和终结制度。2）带方向性的保护在新投运时，或变动一次设备及二次交流回路，均应用负荷电流和工作电压来检验其电流和电压回路接线的正确性。3）在与单相重合闸配合使用时，在非全相时不会误动的保护用单跳停信，会误动的保护用三跳停信。4）负序方向高频保护不受振荡影响，在线路发生对称三相短路时不会动作。5)90°接线的功率方向元件在线路出口附近发生三相“”短路时存在死区。6）ⅠⅡ双母线同时运行时，母线电流差动保护由母线差动回路、母线差动回路和完全电ⅠⅠ流差动回路构成。若母线发生故障，则母线差动电流为短路电流Ⅱ，母线差动电流为零，完全电流差动回路电流为短路电流7）按照部颁反措要求，保护跳闸连片开口端应装在上方接到断路器的跳闸回路回路。8）潜供电流由导线对地电容电流和相间电感电流组成。9）区分变压器励磁涌流和故障电流的常用判据有二次谐波制动原理、波形对称（比较）原理、间断角原理。10)220KV线路正方向发生接地故障时，零序电压滞后电流约95度；当反方向发生接地故障时，零序电压超前零序电流约80度左右。11）、RS－485串口常用的信号传输速率有4800、9600、19200bps,典型传输距离为1000米。12)在系统振荡过程中,系统电压最低叫振荡中心,位于系统综合阻抗的1/2处。13)温升是某一点的温度与参考温度之差。对变压器、电抗器等设备是指上层油温第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页对周围冷却介质的温度差。14）逐次逼近型A/D变换器的两个重要指标是A/D转换的位数（分辨率）和A/D转换的速度（时间）。15)共模电压是指在某一给定地点对一任意参考点（一般为地）所测得为各导线共有的电压；差模电压是指在某一给定地点所测得在同一网络中两导线间的电压。2．单相选择题（25题，每题1分。请将所选答案代号填入括号内，每题只能填一个答案；若选多个答案，则该题不得分）1）变压器中性点间隙接地保护是由（A）构成的。A零序电流继电器与零序电压继电器并联B零序电流继电器与零序电压继电器串联C单独的零序电流继电器或零序电压继电器2）电压互感器接于线路上，当A相断开时（A）。AB相和C相的全电压与断相前差别不大BB相和C相的全电压与断相前差别较大CB相和C相的全电压与断相前幅值相等3）220-500kV线路分相操作断路器使用单相重合闸，要求断路器三相合闸不同期时间不大于（B）。A1ms；B5ms；C10ms4）中性点经装设消弧线圈后，若接地故障的电感电流大于电容电流，此时的补偿方式为（B）。A全补偿方式；Ｂ过补偿方式；Ｃ欠补偿方式5）装于同一相且变比相同、容量相同的电流互感器，在二次绕组串联使用时（C）。A容量和变比都增加一倍；B变比增加一倍容量不变；C变比不变容量增加一倍6）在Y/△－11接线的变压器低压侧发生两相短路（短路电流为Id）时，星形侧的某一相的电流等于其他两相短路电流的两倍，如果低压侧AB相短路，则高压侧的电流（B）。AIa=2/Id；BIb=2/Id；CIc=2/Id7）按躲负荷电流整定的线路过流保护，在正常负荷电流下，由于电流互感器的极性接反而可能误动的接线方式为（C）。A三相三继电器式完全星形接线；B两相两继电器式不完全星形接线C两相三继电器式不完全星形接线8)四统一设计的距离保护使用的防失压误动方法是（C）。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页A断线闭锁装置切断操作正电源B装设快速开关,并联切操作电源C整组以电流起动及断线闭锁起动总闭锁9)电网中相邻A、B两条线路，正序阻抗均为6075欧，在B线中点三相短路时流过A、B线路同相的短路电流如...
