黑龙江建筑职业技术学院图书馆工程现场临时用电施工组织设计(DOC17页)VIP免费

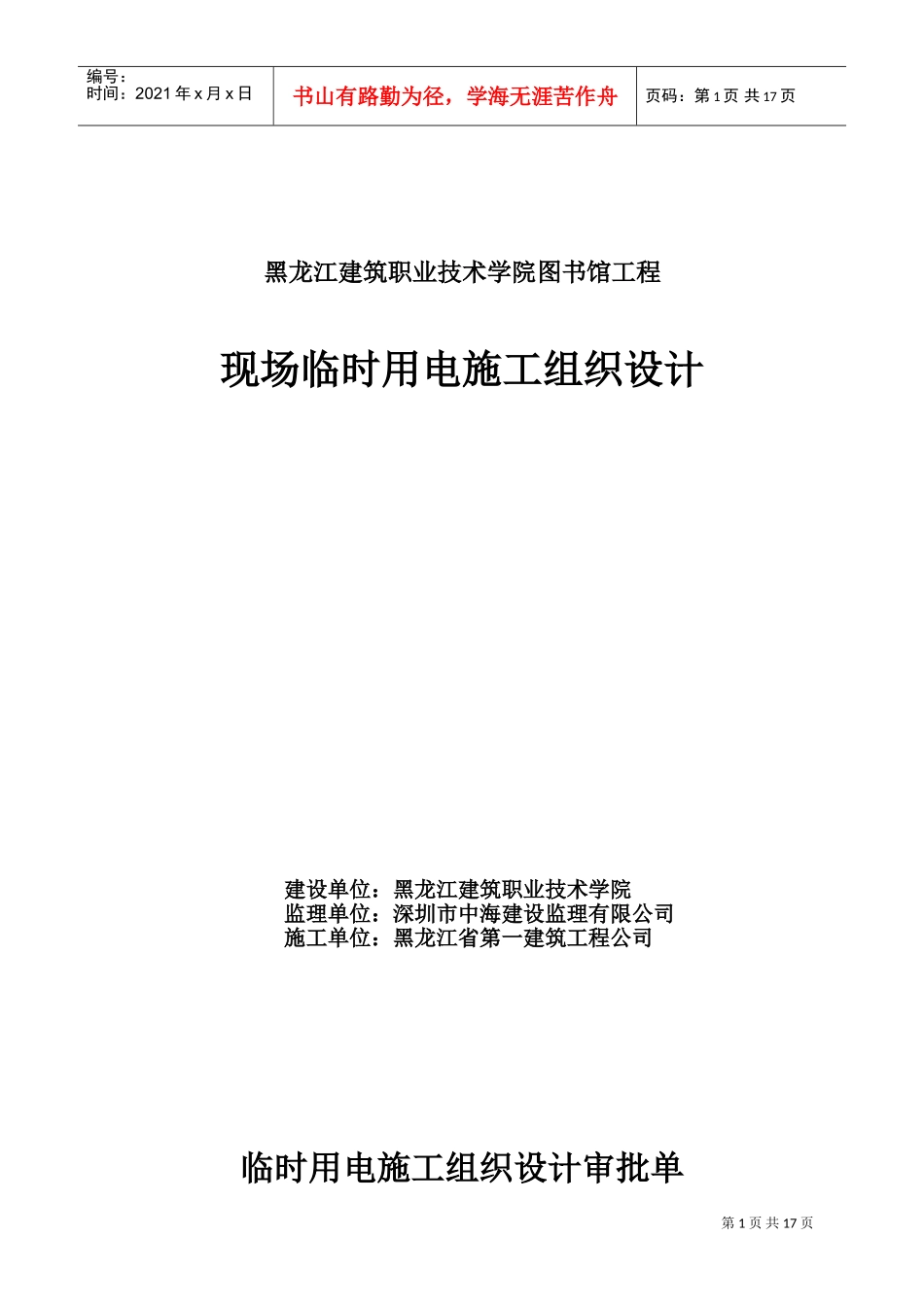

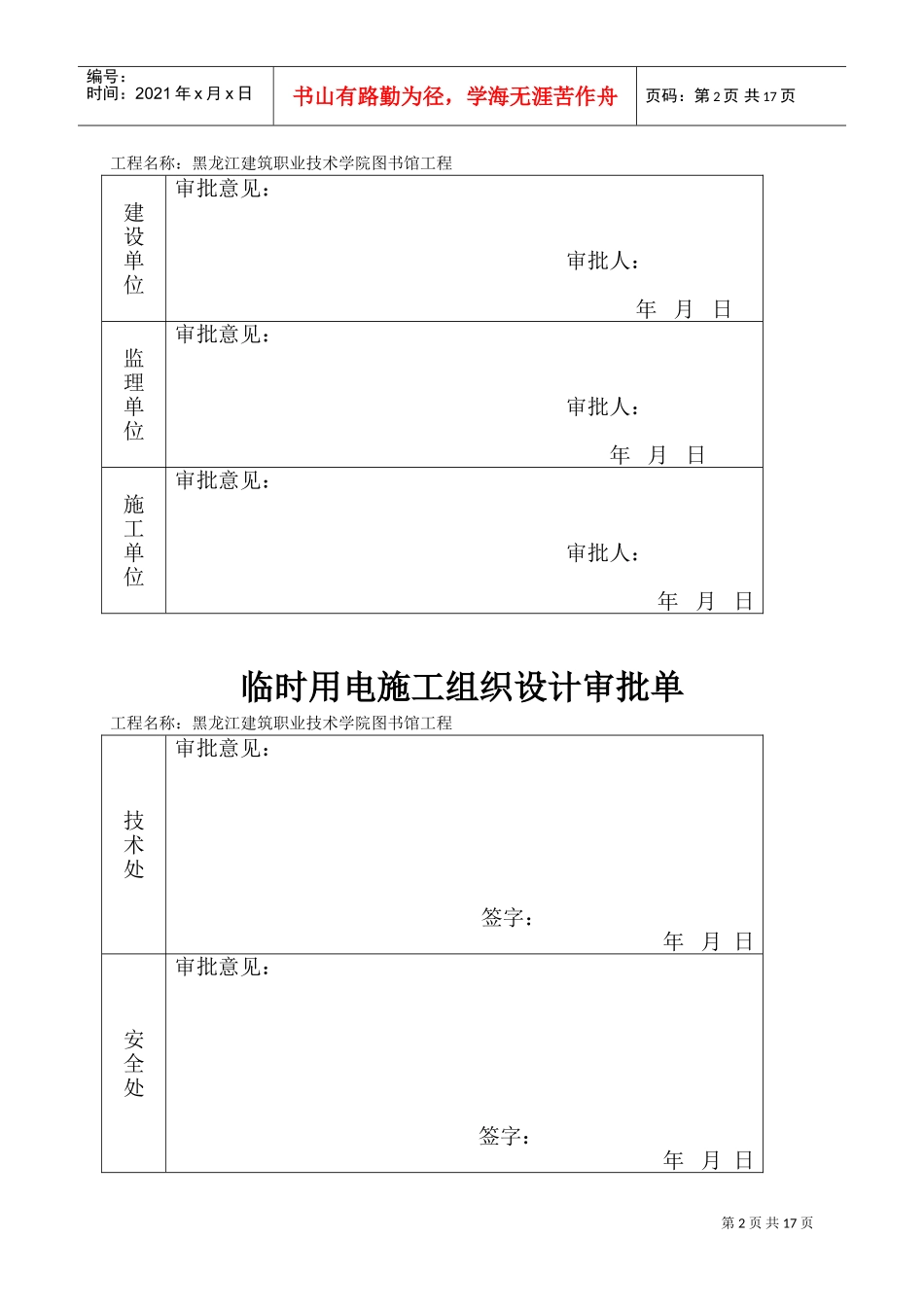

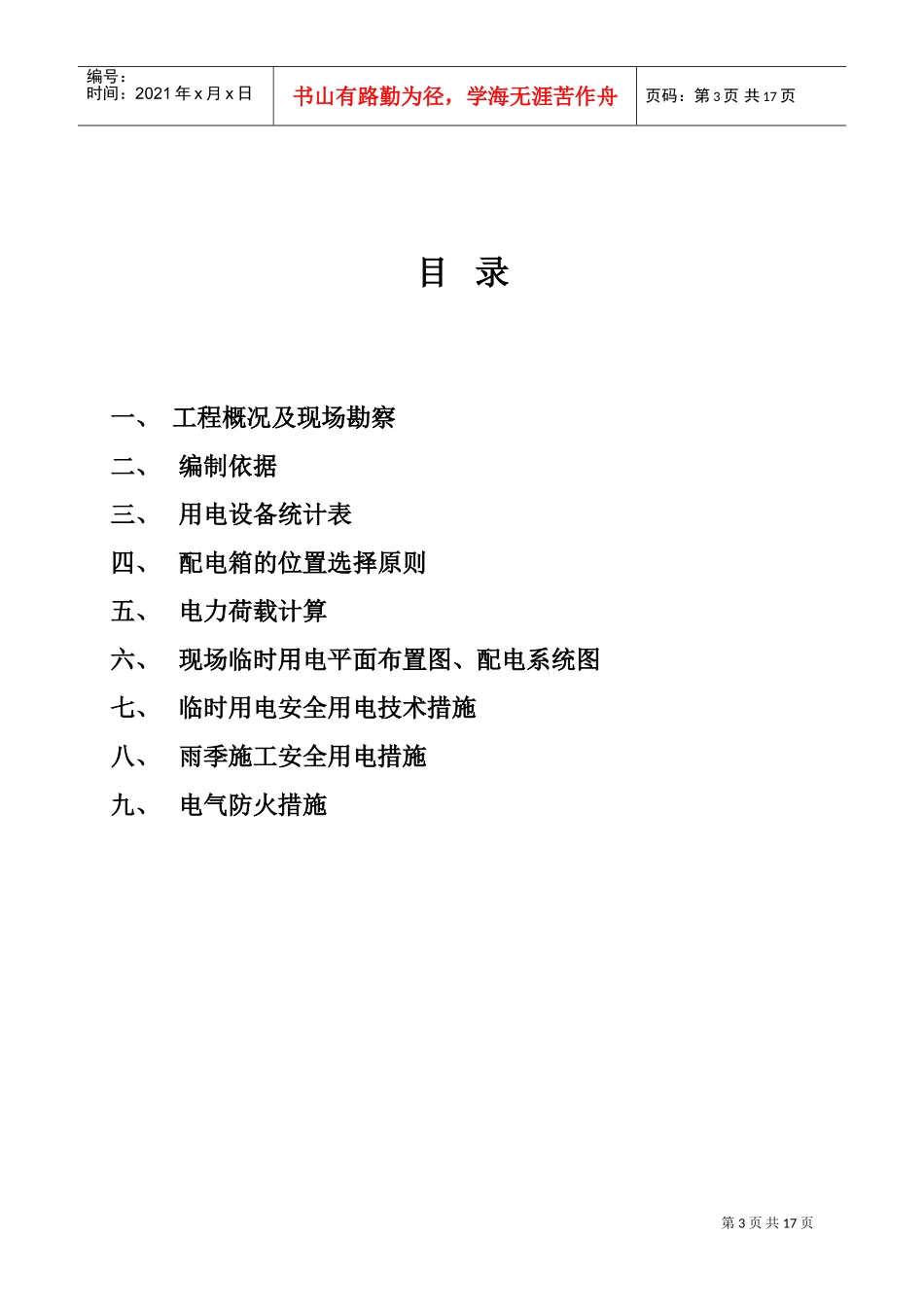

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页黑龙江建筑职业技术学院图书馆工程现场临时用电施工组织设计建设单位：黑龙江建筑职业技术学院监理单位：深圳市中海建设监理有限公司施工单位：黑龙江省第一建筑工程公司临时用电施工组织设计审批单第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页工程名称：黑龙江建筑职业技术学院图书馆工程建设单位审批意见：审批人：年月日监理单位审批意见：审批人：年月日施工单位审批意见：审批人：年月日临时用电施工组织设计审批单工程名称：黑龙江建筑职业技术学院图书馆工程技术处审批意见：签字：年月日安全处审批意见：签字：年月日第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页目录一、工程概况及现场勘察二、编制依据三、用电设备统计表四、配电箱的位置选择原则五、电力荷载计算六、现场临时用电平面布置图、配电系统图七、临时用电安全用电技术措施八、雨季施工安全用电措施九、电气防火措施第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页一、工程概况及现场勘察本工程为黑龙江建筑职业技术学院图书馆工程，主体建筑为框架五层，建筑面积为22651.22平方米，工期为2005年10月至2006年8月31日,施工地点为哈尔滨利民开发区学院路.本工程位于校区主楼正南方约220米左右,经勘察地下无管道或其他管线，周边无外电架空线路，施工电源是甲方提供的箱式变压器。二、编制依据：1、甲方提供平面图2、《施工现场临时用电安全技术规范》JGJ88-923、《建筑施工安全法律法规标准》三、用电设备统计表名称型号数量总功率（KW）塔吊QTZ-80281砼泵HBT40C155自动计量系统PL-800C113.2搅拌机JW-750215切断机GJ40215第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页调直机Φ6-Φ12222平刨MB-506B18压刨MB-206111砼振捣器HZ-5046电焊机448照明用电：50KW四、配电箱的位置选择原则：1）接近负荷中心。2）进出线方便。3）接近电源侧。4）尽量设置在污源的上风侧。5）尽量避免多尘、震动、高温和有爆炸火灾场所。6）制定安全用电技术措施和电气防火措施。五、电力荷载计算(1)塔吊按满负荷工作计算(多台电机同时工作)K=0.7CosФ=0.65tgФ=1.17P30(1)=K×Pe1=0.7×[(22+2×7.5+3.5)×2]=56.7kwQ30(1)=P30(1)×tgФ=56.7KW×1.17=66.34kvar(2)混凝土泵按多台电机同时工作计算第6页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页K=0.7CosФ=0.65tgФ=1.17P30(2)=K×Pe2=0.7×55=38.5kwQ30(2)=P30(2)×tgФ=38.5kw×1.17=45kvar(3)搅拌机每台只有一台电机K=1CosФ=0.65tgФ=1.17P30(3)=K×Pe3=1×(7.5×2)=15kwQ30(3)=P30(3)×tgФ=15kw×1.17=17.56kvar(4)振捣电机4台K=0.7CosФ=0.65tgФ=1.17P30(4)=K×Pe4=0.7×(1.5×4)=4.2kwQ30(4)=P30(4)×tgФ=4.2kw×1.17=4.28kvar(5)切断机只有1台电机K=1CosФ=0.65tgФ=1.17P30(5)=K×Pe5=1×(7.5×2)=15kwQ30(5)=P30(5)×tgФ=15kw×1.17=17.55kvar(6)调直机2台电机K=0.7CosФ=0.65tgФ=1.17P30(6)=K×Pe6=0.7×(11×2)=15.4kwQ30(6)=P30(6)×tgФ=15.4kw×1.17=18.02kvar(7)电焊机4台电机K=0.7CosФ=0.65tgФ=1.17第7页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共17页P30(7)=K×Pe7=0.7×(12×4)=33.6kwQ30(7)=P30(7)×tgФ=33.6kw×1.17=39.31kvar(8)平刨1台电机K=1CosФ=0.65tgФ=1.17P30(8)=K×Pe8=1×8=8kwQ30(8)=P30(8)×tgФ=8kw×1.17=9.36kvar(9)压刨1台电机K=1CosФ=0.65tgФ=1.17P30(9)=K×Pe9=1×11=11kwQ30(9)=P30(9)×tgФ=11kw×1.17=12.87kvar(10)自动计量按多台电机同时工作计算K=0.7CosФ=0.65tgФ=1.17P30(10)=K×Pe10=0.7×13.2=9.24kwQ30(10)=P30(10)×tgФ=9.24kw×1.17=10.81kvar(11)施工户外照明比较多K=0.35CosФ=1tgФ=0P30(11)=K×Pe11=0.35×50=17.5kwQ30(11)=P30(11)×tgФ=17.5kw×0=0kvar总计算荷量，对于低压干线...
