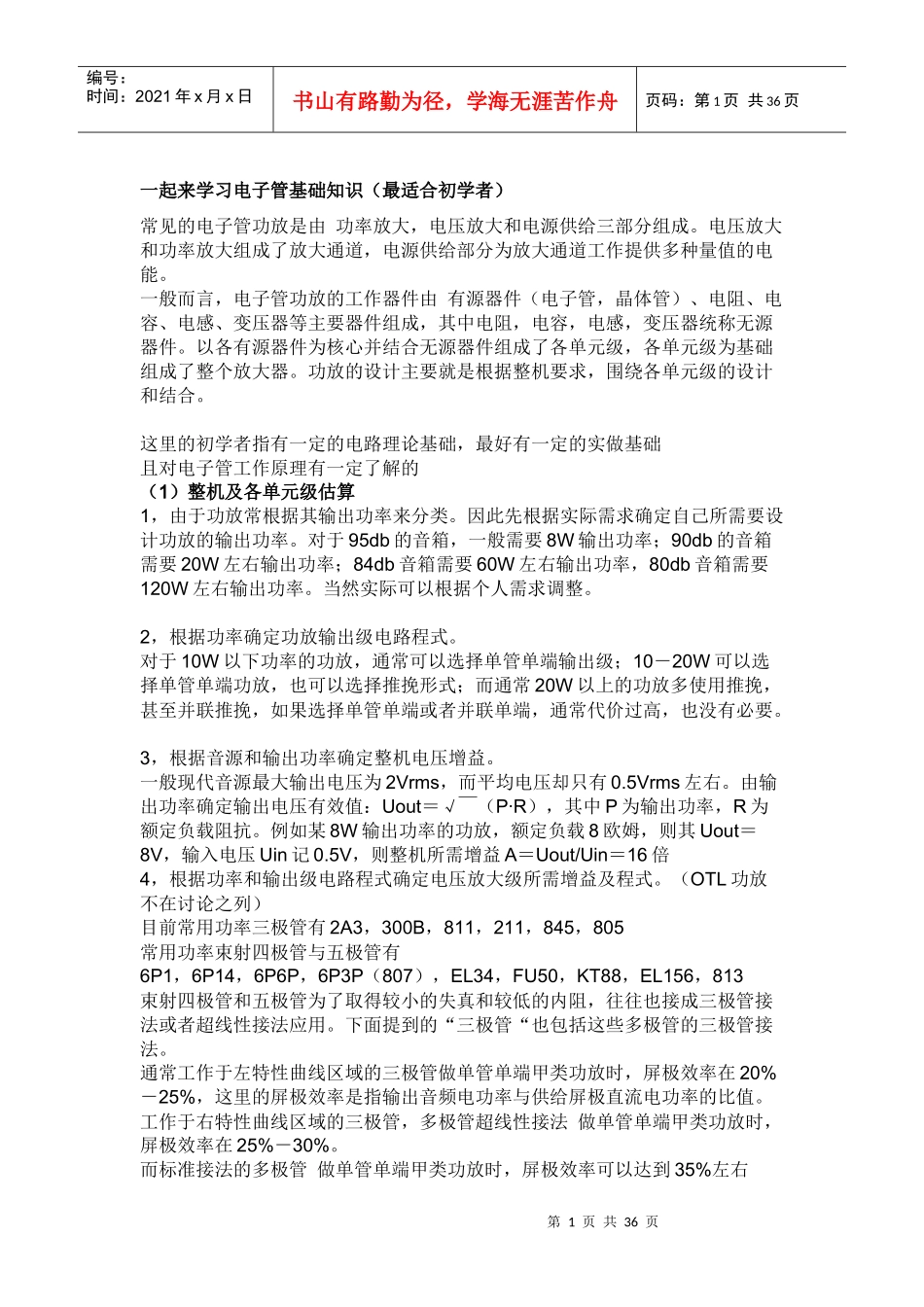

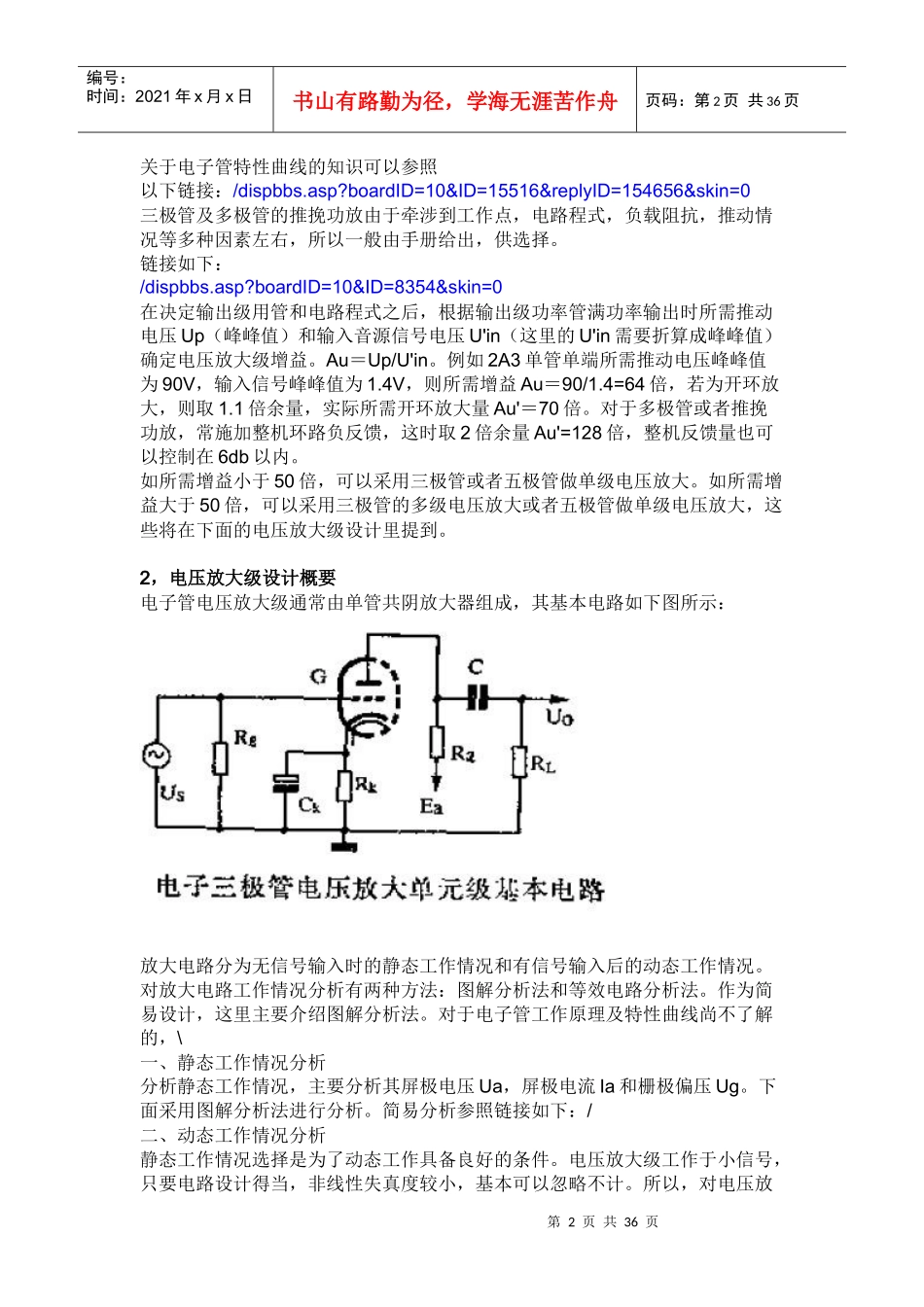

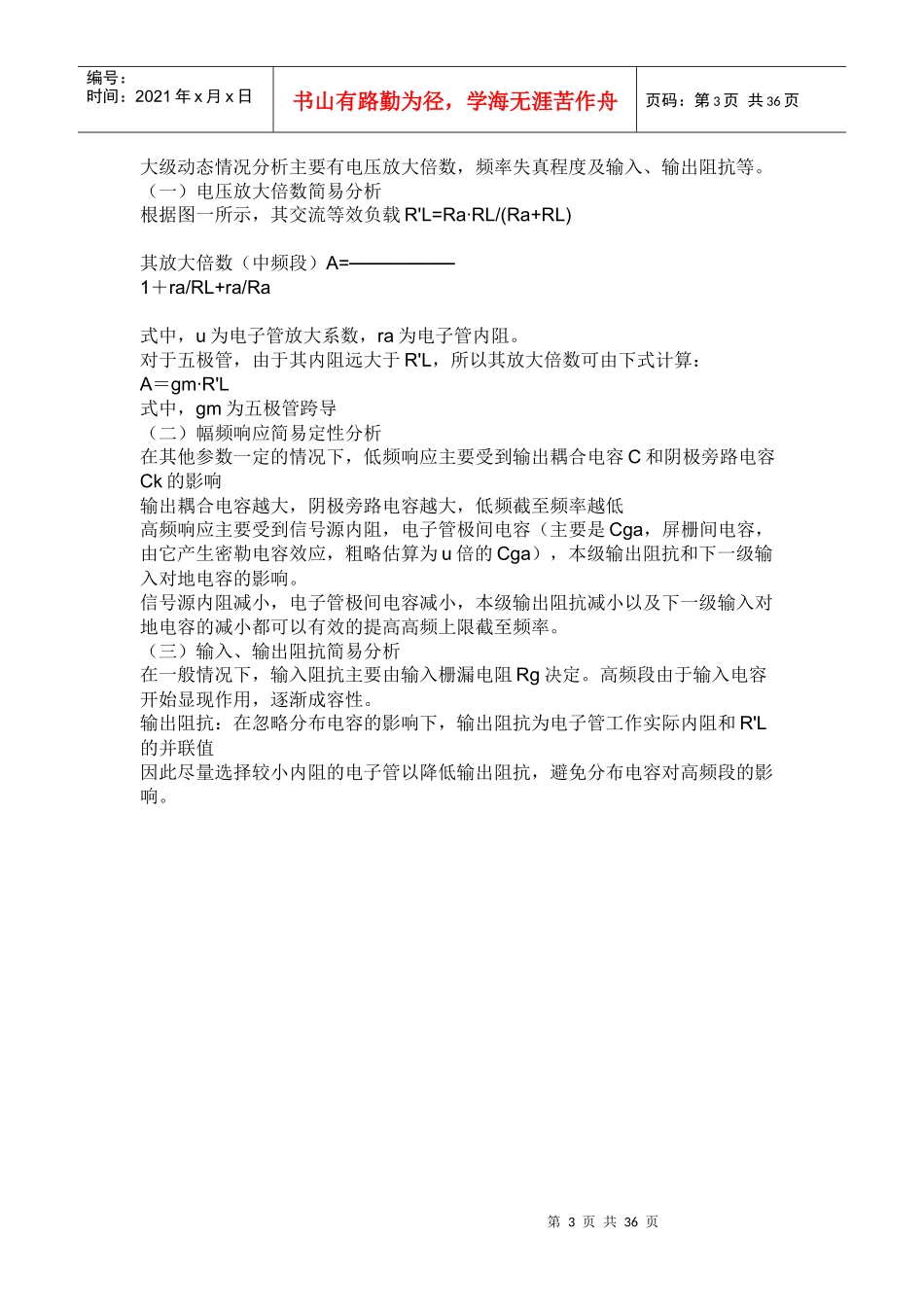

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页一起来学习电子管基础知识（最适合初学者）常见的电子管功放是由功率放大，电压放大和电源供给三部分组成。电压放大和功率放大组成了放大通道，电源供给部分为放大通道工作提供多种量值的电能。一般而言，电子管功放的工作器件由有源器件（电子管，晶体管）、电阻、电容、电感、变压器等主要器件组成，其中电阻，电容，电感，变压器统称无源器件。以各有源器件为核心并结合无源器件组成了各单元级，各单元级为基础组成了整个放大器。功放的设计主要就是根据整机要求，围绕各单元级的设计和结合。这里的初学者指有一定的电路理论基础，最好有一定的实做基础且对电子管工作原理有一定了解的（1）整机及各单元级估算1，由于功放常根据其输出功率来分类。因此先根据实际需求确定自己所需要设计功放的输出功率。对于95db的音箱，一般需要8W输出功率；90db的音箱需要20W左右输出功率；84db音箱需要60W左右输出功率，80db音箱需要120W左右输出功率。当然实际可以根据个人需求调整。2，根据功率确定功放输出级电路程式。对于10W以下功率的功放，通常可以选择单管单端输出级；10－20W可以选择单管单端功放，也可以选择推挽形式；而通常20W以上的功放多使用推挽，甚至并联推挽，如果选择单管单端或者并联单端，通常代价过高，也没有必要。3，根据音源和输出功率确定整机电压增益。一般现代音源最大输出电压为2Vrms，而平均电压却只有0.5Vrms左右。由输出功率确定输出电压有效值：Uout＝√￣（P·R），其中P为输出功率，R为额定负载阻抗。例如某8W输出功率的功放，额定负载8欧姆，则其Uout＝8V，输入电压Uin记0.5V，则整机所需增益A＝Uout/Uin＝16倍4，根据功率和输出级电路程式确定电压放大级所需增益及程式。（OTL功放不在讨论之列）目前常用功率三极管有2A3，300B，811，211，845，805常用功率束射四极管与五极管有6P1，6P14，6P6P，6P3P（807），EL34，FU50，KT88，EL156，813束射四极管和五极管为了取得较小的失真和较低的内阻，往往也接成三极管接法或者超线性接法应用。下面提到的“三极管“也包括这些多极管的三极管接法。通常工作于左特性曲线区域的三极管做单管单端甲类功放时，屏极效率在20%－25%，这里的屏极效率是指输出音频电功率与供给屏极直流电功率的比值。工作于右特性曲线区域的三极管，多极管超线性接法做单管单端甲类功放时，屏极效率在25%－30%。而标准接法的多极管做单管单端甲类功放时，屏极效率可以达到35%左右第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页关于电子管特性曲线的知识可以参照以下链接：/dispbbs.asp?boardID=10&ID=15516&replyID=154656&skin=0三极管及多极管的推挽功放由于牵涉到工作点，电路程式，负载阻抗，推动情况等多种因素左右，所以一般由手册给出，供选择。链接如下：/dispbbs.asp?boardID=10&ID=8354&skin=0在决定输出级用管和电路程式之后，根据输出级功率管满功率输出时所需推动电压Up（峰峰值）和输入音源信号电压U'in（这里的U'in需要折算成峰峰值）确定电压放大级增益。Au＝Up/U'in。例如2A3单管单端所需推动电压峰峰值为90V，输入信号峰峰值为1.4V，则所需增益Au＝90/1.4=64倍，若为开环放大，则取1.1倍余量，实际所需开环放大量Au'＝70倍。对于多极管或者推挽功放，常施加整机环路负反馈，这时取2倍余量Au'=128倍，整机反馈量也可以控制在6db以内。如所需增益小于50倍，可以采用三极管或者五极管做单级电压放大。如所需增益大于50倍，可以采用三极管的多级电压放大或者五极管做单级电压放大，这些将在下面的电压放大级设计里提到。2，电压放大级设计概要电子管电压放大级通常由单管共阴放大器组成，其基本电路如下图所示：放大电路分为无信号输入时的静态工作情况和有信号输入后的动态工作情况。对放大电路工作情况分析有两种方法：图解分析法和等效电路分析法。作为简易设计，这里主要介绍图解分析法。对于电子管工作原理及特性曲线尚不了解的，\一、静态工作情况分析分析静态工作情况，主...
