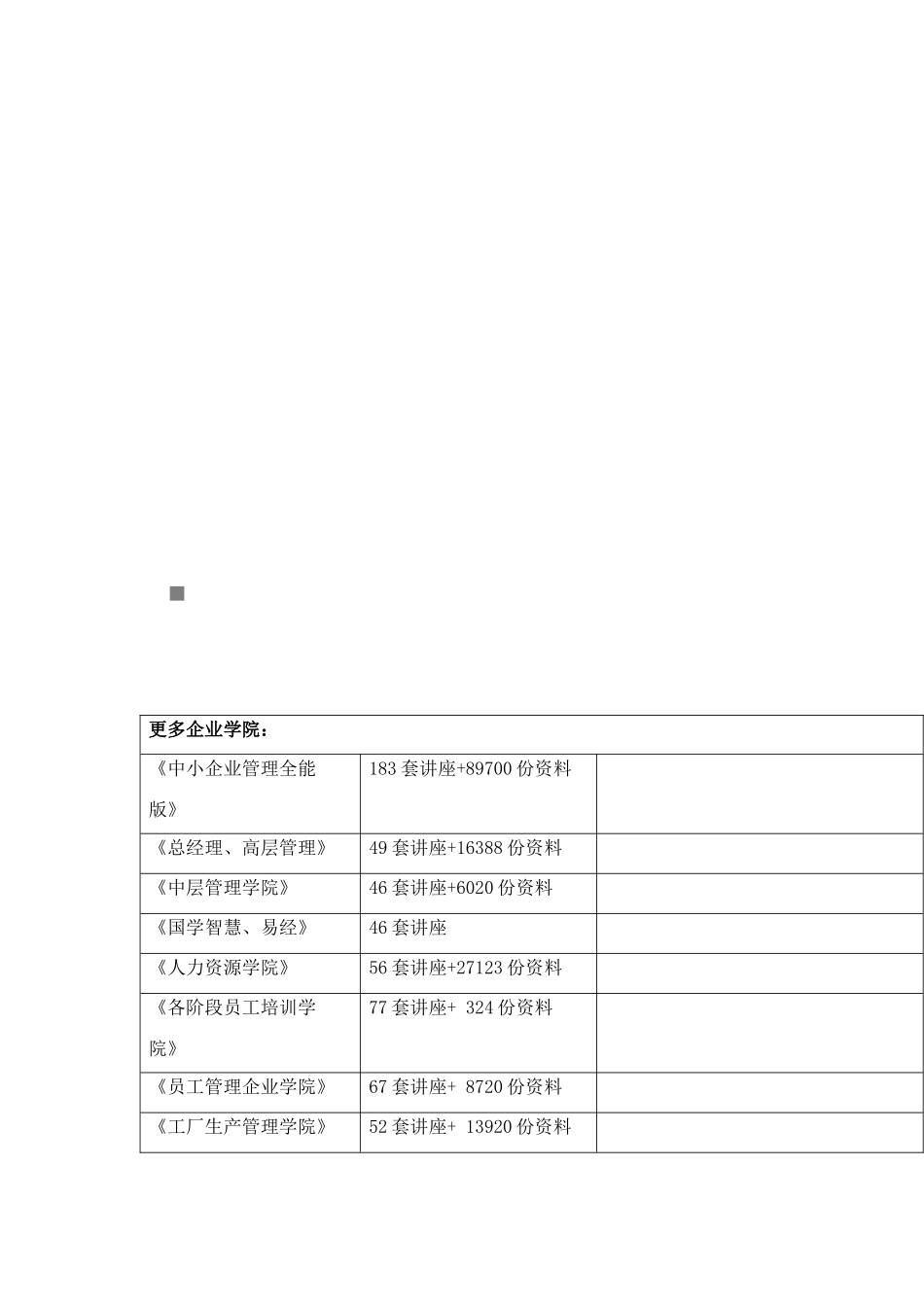

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料一、怎样识别板平面配筋图上的底筋和面筋呢？板平面配筋分为受力筋和分布筋，受力筋也就你说的底筋在下，分布筋也就是面筋在上，一般来说面筋的直径都会比底筋的直径小。二、单向板双向板单向板：(danxiangban)one-wayslab楼板一般是四边支承，根据其受力特点和支承情况，又可分为单向板和双向板。在板的受力和传力过程中，板的长边尺寸L2与短边尺寸L1的比值大小，决定了板的受力情况。根据弹性薄板理论的分析结果，当区格板的长边与短边之比超过一定数值时，荷载主要是通过沿板的短边方向的弯曲（及剪切）作用传递的，沿长边方向传递的荷载可以忽略“”不计，这时可称其为单向板。《》GB50010规定：沿两对边支承的板应按单向板计算；对于四边支承的板，当长边与短边比值大于3时，可按沿短边方向的单向板计算；当长边与短边比值小于3时，宜按双向板计算；当长边与短边比值介于2与3之间时，亦可按沿短边方向的单向板计算，但应沿长边方向布置足够数量的构造钢筋；当长边与短边比值小于2时，应按双向板计算。双向板：(shuangxiangban)two-wayslab四边支承的的，如长跨与短跨之比相差不大，其比值小于二时称之为双向板。在荷载作用下，将在纵横两个方向产生，沿两个垂直方向配置受力。出版的<钢筋混凝土>(第三版)，即本科生教材.第一页"单向板肋梁楼盖"上写着边长比值大于3的时候，可按照单向板计算，然后是计算原理和假设，包括荷载折算，不利布置影响和考虑塑性内力重分布的计算方法.在第21页的"1.4截面设计与构造要求"中有一段话提到了:对于四边支承板，边长比2-3时，板仍显示出一定程度的双向受力特征，宜按照双向板计算....当边长比值大于3时，沿长边方向的钢筋可按构造要求配制.".本书第二章，第38页，前言提到当边长比<=2时，这种四边支承板称为双向板，由双向板和支承梁组成的楼盖称为双向板肋梁楼盖.总之，天大这本教材的思想和混凝土规范是一致的，一般也一直以3.0，而不是2.0作为单向板判断的标准.当梁突出于板的上表面,为反梁,在板的介绍中有这样的介绍,主要用楼面,屋面防水.四边支承板长短边长度比大于等于3.0时，板可按沿短边方向受力的单向板计算；此时，沿长边方向配置规范第10.1.8条规定的分布钢筋已经足够。当长短边长度比在2～3之间时，板虽仍可按沿短边方向受力的单向板计算，但沿长边方向按分布钢筋配筋尚不足以承担该方向弯矩，应适度增大配筋量。当长短边长度比小于等于2时，应按双向板计算和配筋。还有不清楚的,请查阅<<混凝土结构设计规范>>（GB50010-2002）。三、架立筋和贯通筋有什么区别？这是两个互相交叉的概念。贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。贯通筋既可以是受力钢筋，也可以是架力钢筋。架立筋是构造要求的非受力钢筋，一般布置在梁的受压区且直径较小。当梁的支座处上部有负弯矩钢筋时，架力筋可只布置在梁上的跨中部分，两端与负弯矩钢筋搭接或焊接。搭接时也要满足搭接长度的要求并应绑扎。架力筋也有贯通的，如规范中规定在梁上部两侧的架力筋必须是贯通的，此时的架力筋在支座处也可承担一部份负弯矩。如果在梁的上下都有通长的钢筋，一般在梁上（受压区）且直径较小的是架力筋，在梁下的是都受力钢筋。一般的说，架立筋是梁中用来架立箍筋的，差不多出现在三肢箍以上的梁，就是两边的筋是通过了，中部筋只有附加筋（也就是我们说的挑筋），如果没有架立筋的话，中部的那肢箍筋没法绑了，所以出现了架立筋呀.1、梁往往并非一跨,而是多跨.贯通筋就是通长筋,一直穿过多跨.中间接头需要绑扎或机械连接,质...
