粉煤灰加气混凝土设备介绍VIP免费

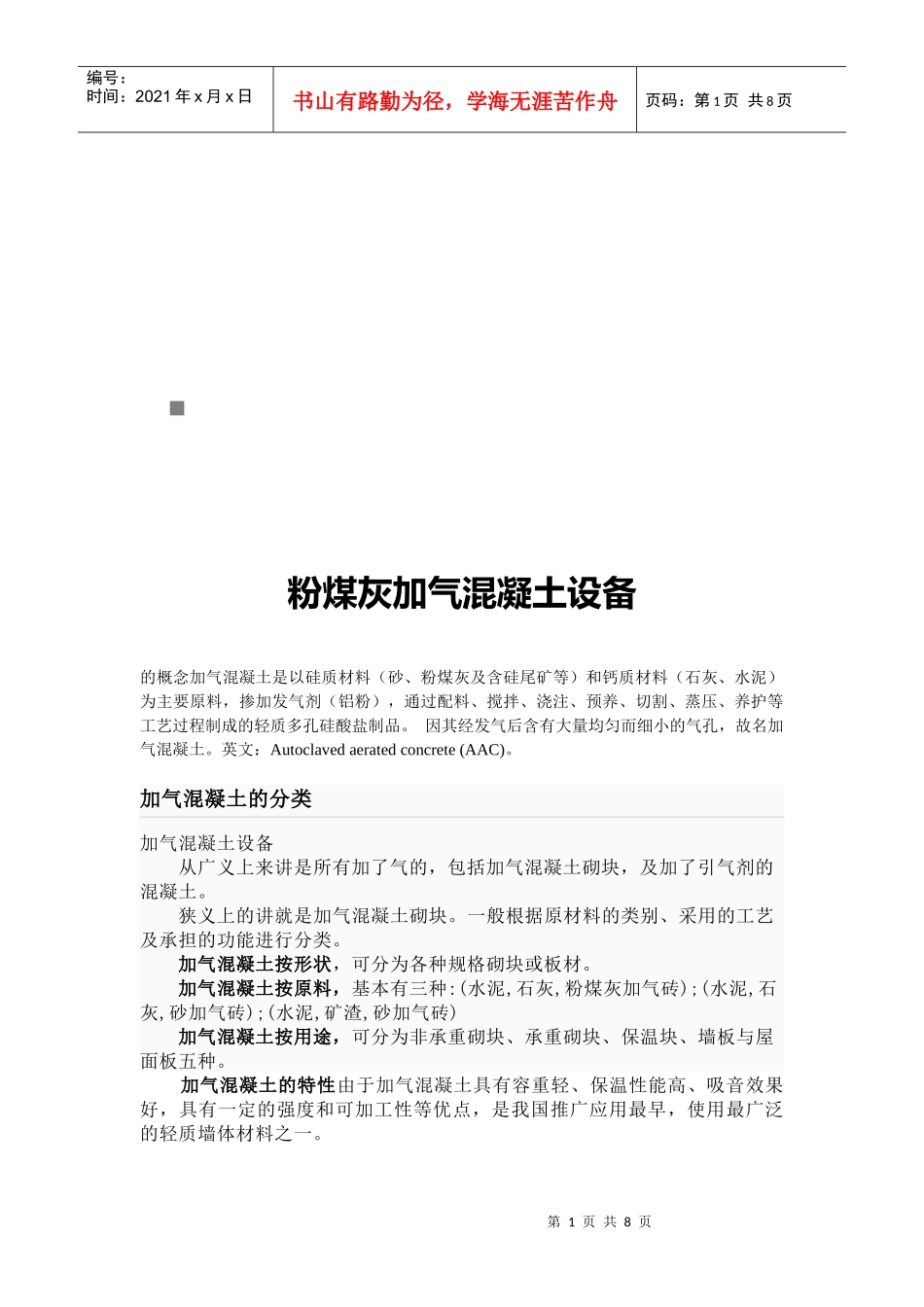

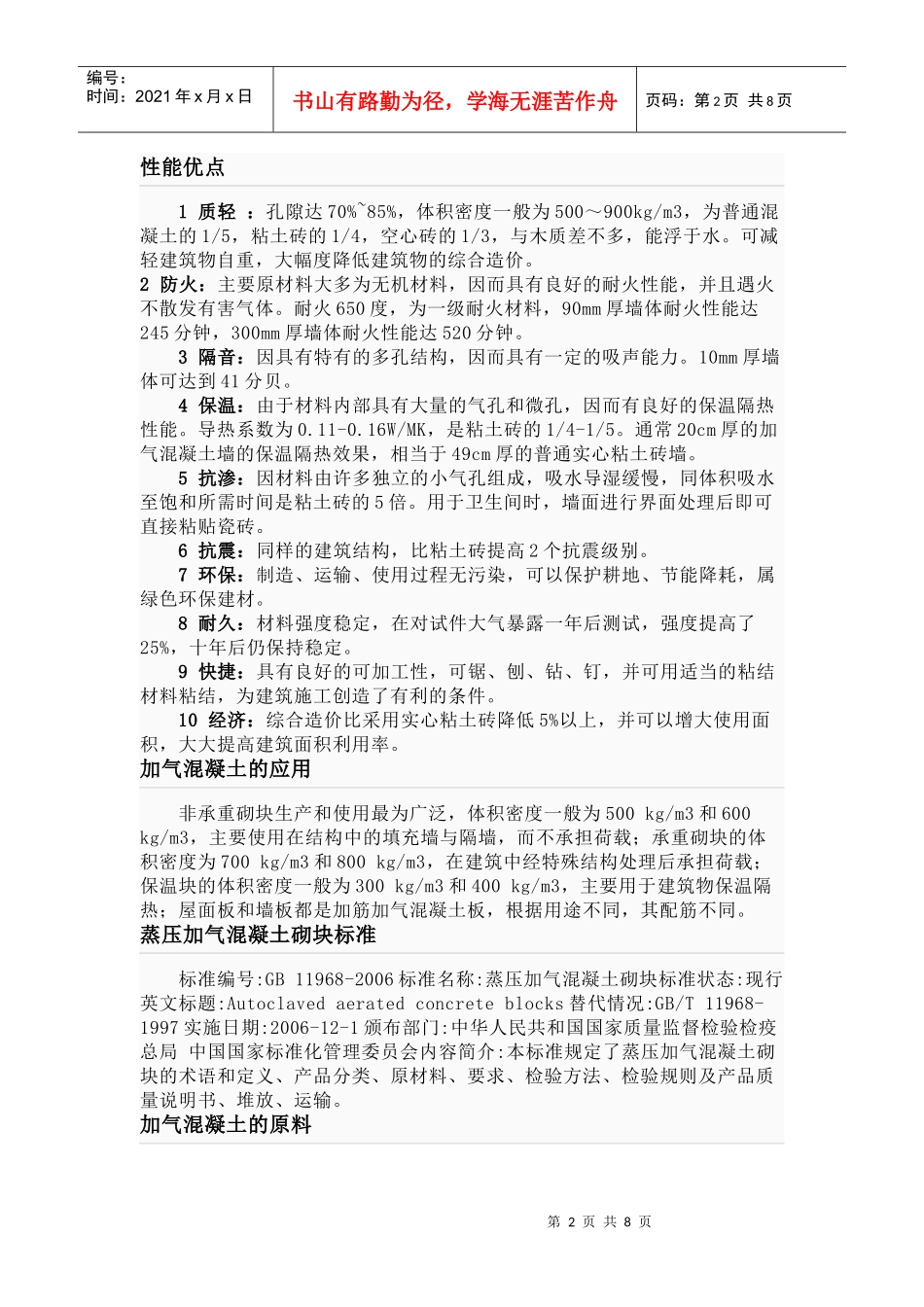

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页粉煤灰加气混凝土设备的概念加气混凝土是以硅质材料（砂、粉煤灰及含硅尾矿等）和钙质材料（石灰、水泥）为主要原料，掺加发气剂（铝粉），通过配料、搅拌、浇注、预养、切割、蒸压、养护等工艺过程制成的轻质多孔硅酸盐制品。因其经发气后含有大量均匀而细小的气孔，故名加气混凝土。英文：Autoclavedaeratedconcrete(AAC)。加气混凝土的分类加气混凝土设备从广义上来讲是所有加了气的，包括加气混凝土砌块，及加了引气剂的混凝土。狭义上的讲就是加气混凝土砌块。一般根据原材料的类别、采用的工艺及承担的功能进行分类。加气混凝土按形状，可分为各种规格砌块或板材。加气混凝土按原料，基本有三种:(水泥,石灰,粉煤灰加气砖);(水泥,石灰,砂加气砖);(水泥,矿渣,砂加气砖)加气混凝土按用途，可分为非承重砌块、承重砌块、保温块、墙板与屋面板五种。加气混凝土的特性由于加气混凝土具有容重轻、保温性能高、吸音效果好，具有一定的强度和可加工性等优点，是我国推广应用最早，使用最广泛的轻质墙体材料之一。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页性能优点1质轻：孔隙达70%~85%，体积密度一般为500～900kg/m3，为普通混凝土的1/5，粘土砖的1/4，空心砖的1/3，与木质差不多，能浮于水。可减轻建筑物自重，大幅度降低建筑物的综合造价。2防火：主要原材料大多为无机材料，因而具有良好的耐火性能，并且遇火不散发有害气体。耐火650度，为一级耐火材料，90mm厚墙体耐火性能达245分钟，300mm厚墙体耐火性能达520分钟。3隔音：因具有特有的多孔结构，因而具有一定的吸声能力。10mm厚墙体可达到41分贝。4保温：由于材料内部具有大量的气孔和微孔，因而有良好的保温隔热性能。导热系数为0.11-0.16W/MK，是粘土砖的1/4-1/5。通常20cm厚的加气混凝土墙的保温隔热效果，相当于49cm厚的普通实心粘土砖墙。5抗渗：因材料由许多独立的小气孔组成，吸水导湿缓慢，同体积吸水至饱和所需时间是粘土砖的5倍。用于卫生间时，墙面进行界面处理后即可直接粘贴瓷砖。6抗震：同样的建筑结构，比粘土砖提高2个抗震级别。7环保：制造、运输、使用过程无污染，可以保护耕地、节能降耗，属绿色环保建材。8耐久：材料强度稳定，在对试件大气暴露一年后测试，强度提高了25%，十年后仍保持稳定。9快捷：具有良好的可加工性，可锯、刨、钻、钉，并可用适当的粘结材料粘结，为建筑施工创造了有利的条件。10经济：综合造价比采用实心粘土砖降低5%以上，并可以增大使用面积，大大提高建筑面积利用率。加气混凝土的应用非承重砌块生产和使用最为广泛，体积密度一般为500kg/m3和600kg/m3，主要使用在结构中的填充墙与隔墙，而不承担荷载；承重砌块的体积密度为700kg/m3和800kg/m3，在建筑中经特殊结构处理后承担荷载；保温块的体积密度一般为300kg/m3和400kg/m3，主要用于建筑物保温隔热；屋面板和墙板都是加筋加气混凝土板，根据用途不同，其配筋不同。蒸压加气混凝土砌块标准标准编号:GB11968-2006标准名称:蒸压加气混凝土砌块标准状态:现行英文标题:Autoclavedaeratedconcreteblocks替代情况:GB/T11968-1997实施日期:2006-12-1颁布部门:中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会内容简介:本标准规定了蒸压加气混凝土砌块的术语和定义、产品分类、原材料、要求、检验方法、检验规则及产品质量说明书、堆放、运输。加气混凝土的原料第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页加气混凝土生产原料丰富，特别是使用粉煤灰为原料，既能综合利用工业废渣、治理环境污染、不破坏耕地，又能创造良好的社会效益和经济效益，是一种替代传统实心粘土砖理想的墙体材料，多年来受到国家墙改政策、税收政策和环保政策的大力支持，具有广阔的市场发展前景。1.粉煤灰粉煤灰是本产品的核心原料，也是加气混凝土硅铝成分的主要来源。应符合（JC409-91）标准。2.水泥水泥是粉煤灰加气混凝土强度的主要来源。它为...
