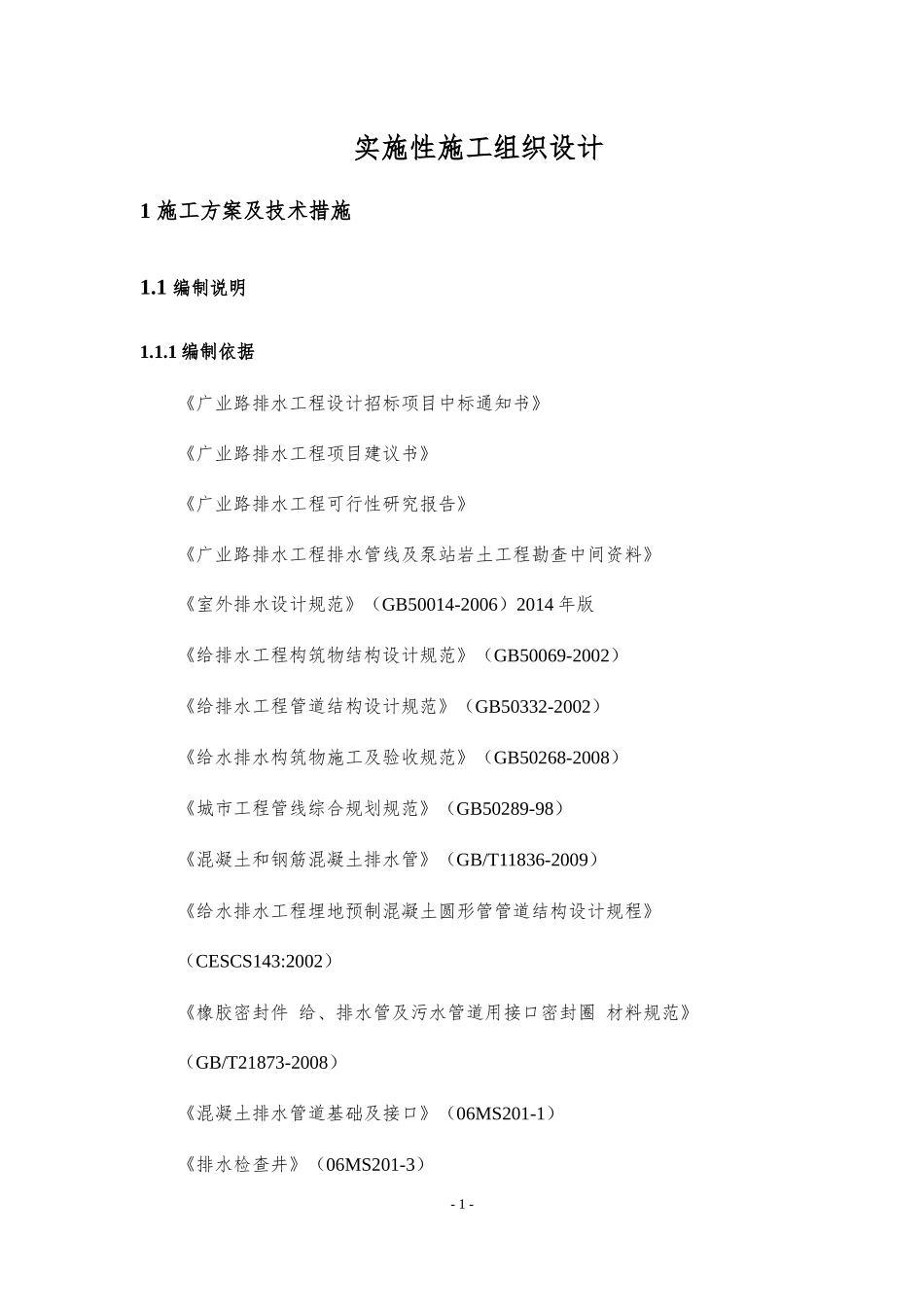

-1-实施性施工组织设计1施工方案及技术措施1.1编制说明1.1.1编制依据《广业路排水工程设计招标项目中标通知书》《广业路排水工程项目建议书》《广业路排水工程可行性研究报告》《广业路排水工程排水管线及泵站岩土工程勘查中间资料》《室外排水设计规范》（GB50014-2006）2014年版《给排水工程构筑物结构设计规范》（GB50069-2002）《给排水工程管道结构设计规范》（GB50332-2002）《给水排水构筑物施工及验收规范》（GB50268-2008）《城市工程管线综合规划规范》（GB50289-98）《混凝土和钢筋混凝土排水管》（GB/T11836-2009）《给水排水工程埋地预制混凝土圆形管管道结构设计规程》（CESCS143:2002）《橡胶密封件给、排水管及污水管道用接口密封圈材料规范》（GB/T21873-2008）《混凝土排水管道基础及接口》（06MS201-1）《排水检查井》（06MS201-3）-2--1-《混凝土模块式排水检查井》（12S522）国家相关部门颁发的其他现行设计规范、标准图集、施工规范、验收标准及有关文件我公司积累的成熟技术、科技成果、施工方法以及多年来从事同类工程的工法和施工经验我公司可供调用到该工程的各类资源1.1.2编制原则遵循招标文件中的要求和设计文件的设计意图。在编制过程中，对文字说明、附图、附表，严格按统一的标准、规范编制。遵循市政道路、排水的施工、设计规范及检验评定标准，在编写主要项目的总体施工方案时，严格按照设计要求执行现行的各种规范和标准。坚持实事求是的原则，在制定施工方案中根据业主的工期要求，坚持科学组织，合理安排，均衡施工，保证工程按期完成。工程按建设工程项目管理规范进行组织施工，并严格执行全过程质量控制，充分发挥施工企业的整体施工水平，提高工作效率。优化人、机、料、具等各种资源配置，确保工地的文明施工，加强环境保护措施的落实。1.1.3编制范围沈阳市广业路雨水管道施工，主要内容包括施工图纸界定属于工程施工的所有内容，主要包括雨水管道施工、道路恢复，直至全合同段达到交付验交标准，办理完验交为止的全过程。1.2工程概况1.2.1工程简介管道起点位于现状广业路与大于线交口西北方，雨水管道沿着广业路自东-3--2-向西敷设在北侧人行道下（局部管道敷设在车行道下），至沈山下行线向北敷设在丁香湖畔新城围墙西侧，再沿丁香湖畔新城围墙北侧自西向东，进入新建的广业路雨水泵站。雨水管道总长约2.15km，管径d600-2400。雨水管道单排布置。广业路段雨水管道位于规划道路中心线北侧25m。工程现状管道桩号K0+160~K0+250及K0+250~K0+605段因避让建筑，雨水管道分别位于现状道路北侧路缘石南2m及北侧路缘石北8m。丁香湖畔新城西侧现状无道路，雨水管道位于小区围墙西侧10m左右。丁香湖畔新城北侧现状无道路，据设计雨水管道西段（Y36-Y40段）位于小区围墙北侧4m，施工时实测为3.3m，根据实际情况将原有管线线位设置为钢板桩边线，钢板桩间距设置为4.5m。施工时雨水管道东段（Y41-Y44段）为避让小区现状合流泵站，位于小区围墙北侧4.2-7m。设计标准及主要技术指标本次设计按《广业路排水工程可行性研究报告》确定雨水管道的总体走向。雨水主干管管径d800—d2400，沿线预留d600—d1500的支管与广业路两侧小区现状及规划雨水管道连接。1.2.2排水设计1.2.2.1雨水管道平面设计广业路雨水管道工程施工起点管道桩号为K0+00，工程施工终点管道桩号为k2+150.426，雨水管道沿着广业路自东向西敷设在北侧人行道下（局部管道敷设在车行道下），至沈山下行线向北敷设在丁香湖畔新城围墙西侧，再沿丁香湖畔新城围墙北侧自西向东，进入新建的广业路雨水泵站。广业路段雨水管道位于规划道路中心线北侧25m，雨水管道总长约2.15km。1.2.2.2雨水管道管材雨水管道的管材：II级钢筋混凝土管道-4--3-1）管材的技术性能符合《混凝土和钢筋混凝土排水管》（GB/T11836-2009）的规定。2）管道的有效长度II级钢筋混凝土管道有效长度大于等于2m。3）管道规格符合《混凝土和钢筋混凝土排水管》（GB/T11836-2009）的规定。1.2.2.3管道接口II级钢筋混凝土管道采用橡胶圈柔性接口，管径d≤1800m的管道接口做法详见《混凝土排水管道基础及接口》06MS201-1-23，管径＞180...
