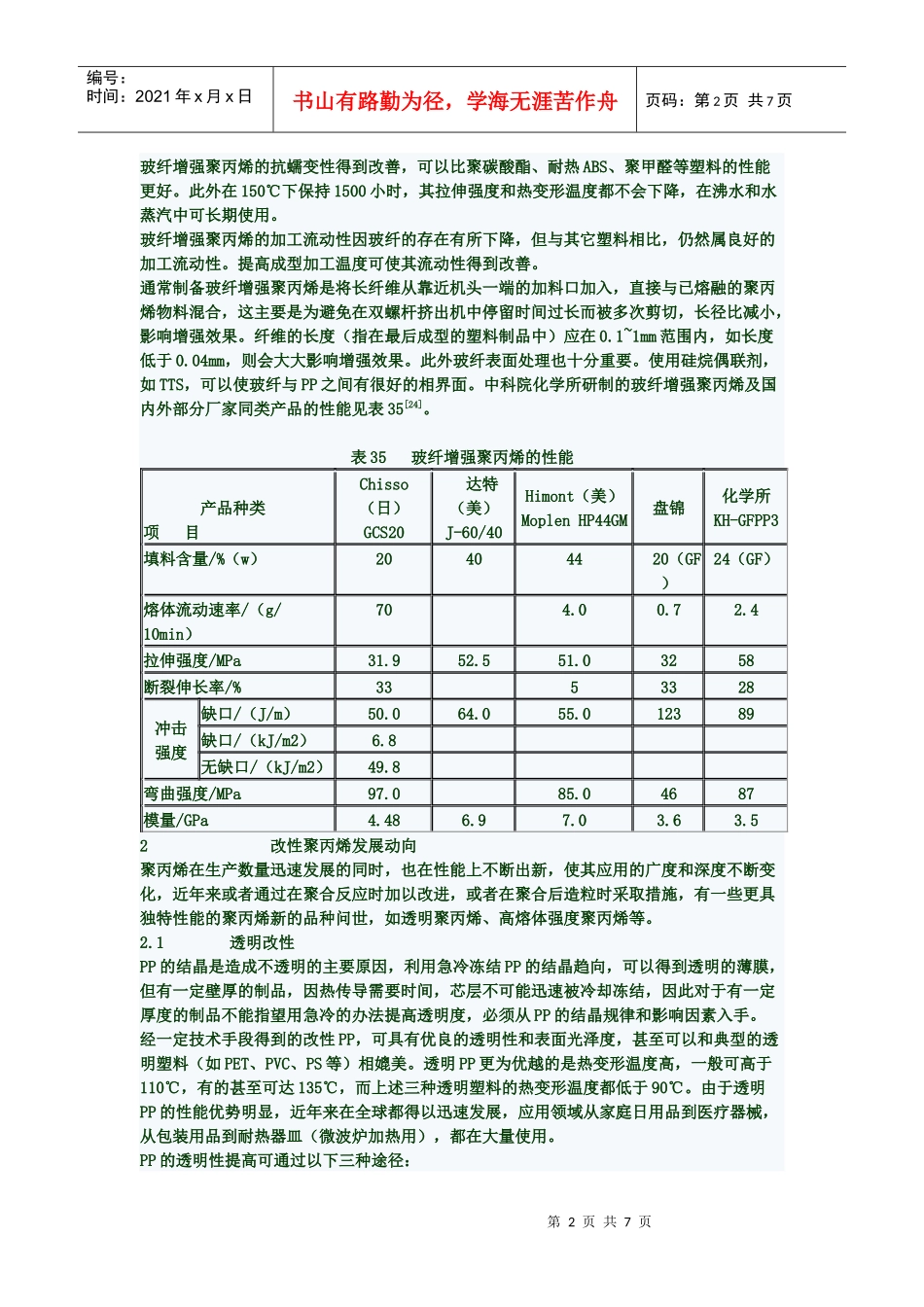

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页热塑性低烟无卤阻燃电缆料性能项目国内1国内2密度（g/cm3）1.561.26熔体流动速率（g/10min）—9.6拉伸强度（MPa）1.5911.0断裂伸长率（%）13846220℃体积电阻率（Ω•m）1.1×1012—击穿强度（MV/m）29—电导率（μs/cm）4.6—氧指数（%）4239垂直燃烧—UL94V-0烟密度Dm（有焰法）55—HCL气体发生量3.7—热老化100℃、240h拉伸强度（MPa）/变化率（%）15.4/-3—断裂伸长率（%）/变化率（%）130/-61.1.2玻纤增强聚丙烯[23]玻璃纤维添加到聚丙烯中可提高拉伸强度、弯曲弹性模量、洛氏硬度以及热变形温度等，其电性能不受影响，耐化学腐蚀性、耐水性等不变，只是断裂伸长率显著降低，缺口冲击强度变化不大。随玻纤含量增加，增强聚丙烯的性能见表34。表34玻纤增强聚丙烯的性能性能玻纤含量（%）102030密度（g/cm3）0.961.031.12吸水率（%）（23℃，平衡）（100℃，24h）0.100.080.100.130.100.20拉伸强度（MPa）54.078.090.0断裂伸长率（%）432弯曲强度（MPa）（23℃/100℃）75/30100/45120/58弯曲弹性模量（MPa）（23℃/100℃）2600/12004000/20005500/3000悬臂梁缺口冲击强度（KJ/m2）479洛氏硬度（R）105107107维卡软化点（℃）156161161热变形温度（℃）155160162线膨胀系数（m/m/℃）6.5×10-54.8×10-53.7×10-5成型收缩率（%）0.60.40.3介电系数，106赫2.22.22.2介质损耗角正切值，106赫2×10-42×10-42×10-4体职电阻（Ω•cm）101610161016耐电压强度（KV/cm），3mm厚303030第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页玻纤增强聚丙烯的抗蠕变性得到改善，可以比聚碳酸酯、耐热ABS、聚甲醛等塑料的性能更好。此外在150℃下保持1500小时，其拉伸强度和热变形温度都不会下降，在沸水和水蒸汽中可长期使用。玻纤增强聚丙烯的加工流动性因玻纤的存在有所下降，但与其它塑料相比，仍然属良好的加工流动性。提高成型加工温度可使其流动性得到改善。通常制备玻纤增强聚丙烯是将长纤维从靠近机头一端的加料口加入，直接与已熔融的聚丙烯物料混合，这主要是为避免在双螺杆挤出机中停留时间过长而被多次剪切，长径比减小，影响增强效果。纤维的长度（指在最后成型的塑料制品中）应在0.1~1mm范围内，如长度低于0.04mm，则会大大影响增强效果。此外玻纤表面处理也十分重要。使用硅烷偶联剂，如TTS，可以使玻纤与PP之间有很好的相界面。中科院化学所研制的玻纤增强聚丙烯及国内外部分厂家同类产品的性能见表35[24]。表35玻纤增强聚丙烯的性能产品种类项目Chisso（日）GCS20达特（美）J-60/40Himont（美）MoplenHP44GM盘锦化学所KH-GFPP3填料含量/%（w）20404420（GF）24（GF）熔体流动速率/（g/10min）704.00.72.4拉伸强度/MPa31.952.551.03258断裂伸长率/%3353328冲击强度缺口/（J/m）50.064.055.012389缺口/（kJ/m2）6.8无缺口/（kJ/m2）49.8弯曲强度/MPa97.085.04687模量/GPa4.486.97.03.63.52改性聚丙烯发展动向聚丙烯在生产数量迅速发展的同时，也在性能上不断出新，使其应用的广度和深度不断变化，近年来或者通过在聚合反应时加以改进，或者在聚合后造粒时采取措施，有一些更具独特性能的聚丙烯新的品种问世，如透明聚丙烯、高熔体强度聚丙烯等。2.1透明改性PP的结晶是造成不透明的主要原因，利用急冷冻结PP的结晶趋向，可以得到透明的薄膜，但有一定壁厚的制品，因热传导需要时间，芯层不可能迅速被冷却冻结，因此对于有一定厚度的制品不能指望用急冷的办法提高透明度，必须从PP的结晶规律和影响因素入手。经一定技术手段得到的改性PP，可具有优良的透明性和表面光泽度，甚至可以和典型的透明塑料（如PET、PVC、PS等）相媲美。透明PP更为优越的是热变形温度高，一般可高于110℃，有的甚至可达135℃，而上述三种透明塑料的热变形温度都低于90℃。由于透明PP的性能优势明显，近年来在全球都得以迅速发展，应用领域从家庭日用品到医疗器械，从包装用品到耐热器皿（微波炉加热用），都在大量使用。PP的透明性提高可通过以下三种途径：第3页共7页第2...
