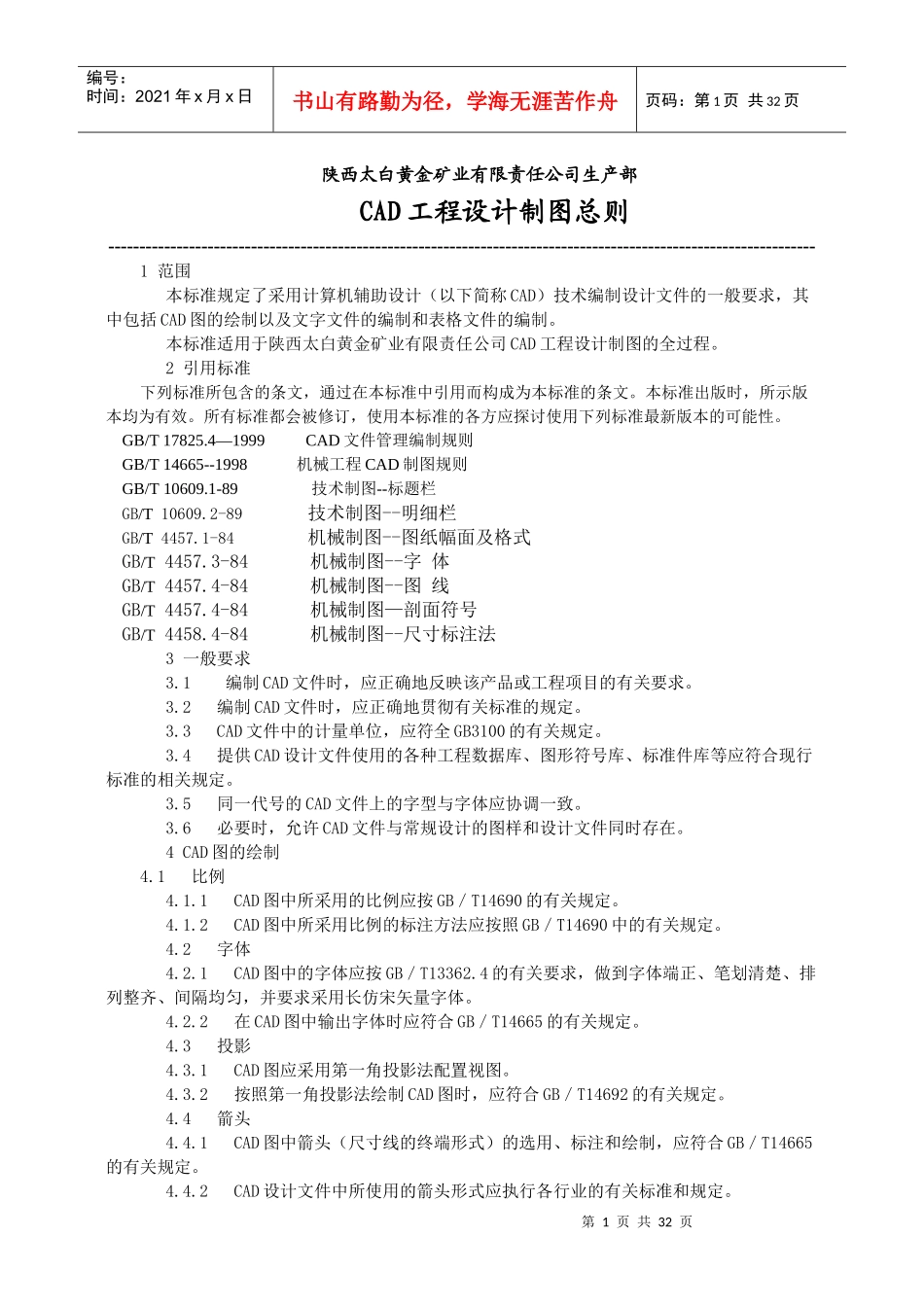

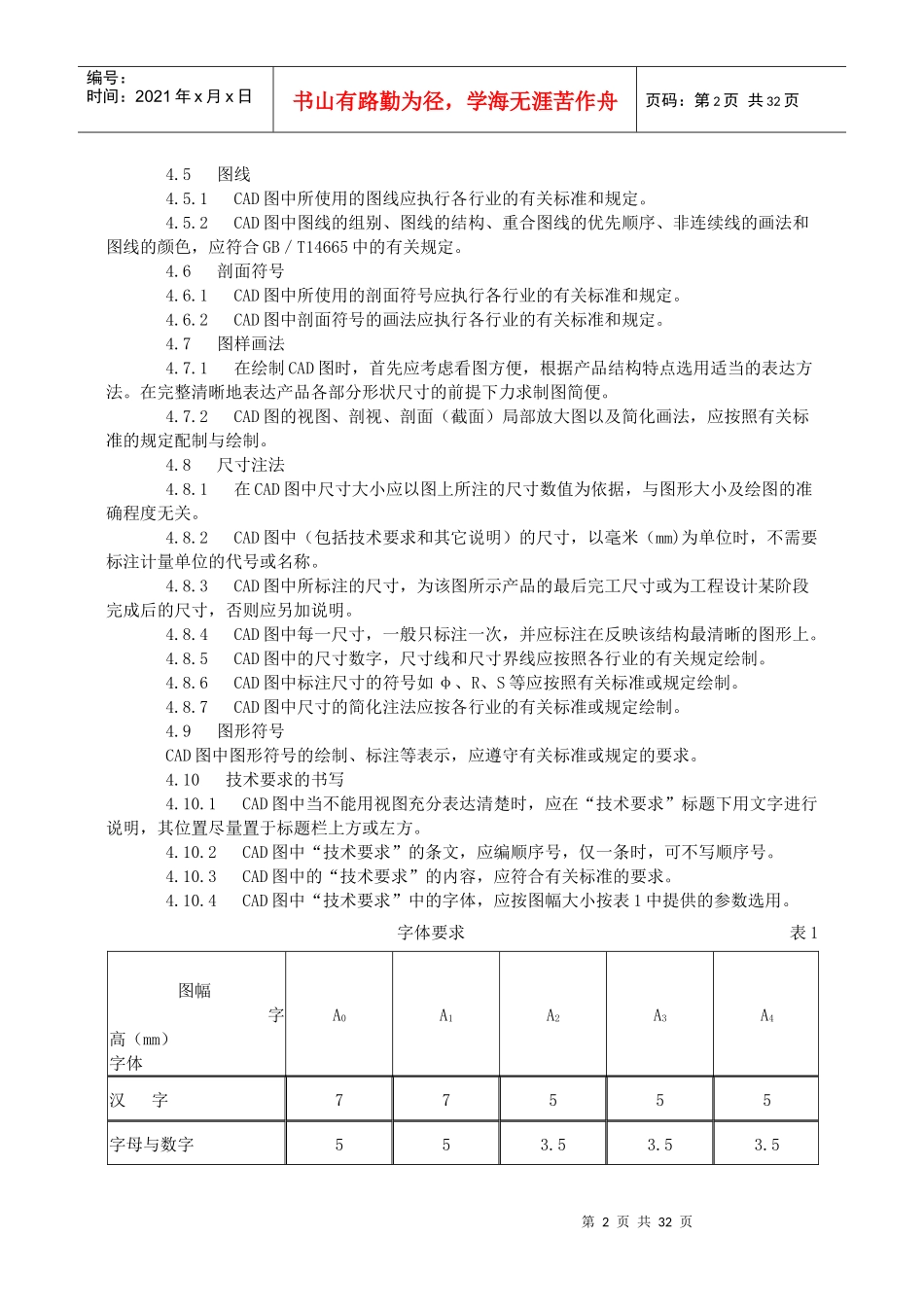

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页陕西太白黄金矿业有限责任公司生产部CAD工程设计制图总则------------------------------------------------------------------------------------------------------------------1范围本标准规定了采用计算机辅助设计（以下简称CAD）技术编制设计文件的一般要求，其中包括CAD图的绘制以及文字文件的编制和表格文件的编制。本标准适用于陕西太白黄金矿业有限责任公司CAD工程设计制图的全过程。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T17825.4—1999CAD文件管理编制规则GB/T14665--1998机械工程CAD制图规则GB/T10609.1-89技术制图--标题栏GB/T10609.2-89技术制图--明细栏GB/T4457.1-84机械制图--图纸幅面及格式GB/T4457.3-84机械制图--字体GB/T4457.4-84机械制图--图线GB/T4457.4-84机械制图—剖面符号GB/T4458.4-84机械制图--尺寸标注法3一般要求3.1编制CAD文件时，应正确地反映该产品或工程项目的有关要求。3.2编制CAD文件时，应正确地贯彻有关标准的规定。3.3CAD文件中的计量单位，应符全GB3100的有关规定。3.4提供CAD设计文件使用的各种工程数据库、图形符号库、标准件库等应符合现行标准的相关规定。3.5同一代号的CAD文件上的字型与字体应协调一致。3.6必要时，允许CAD文件与常规设计的图样和设计文件同时存在。4CAD图的绘制4.1比例4.1.1CAD图中所采用的比例应按GB／T14690的有关规定。4.1.2CAD图中所采用比例的标注方法应按照GB／T14690中的有关规定。4.2字体4.2.1CAD图中的字体应按GB／T13362.4的有关要求，做到字体端正、笔划清楚、排列整齐、间隔均匀，并要求采用长仿宋矢量字体。4.2.2在CAD图中输出字体时应符合GB／T14665的有关规定。4.3投影4.3.1CAD图应采用第一角投影法配置视图。4.3.2按照第一角投影法绘制CAD图时，应符合GB／T14692的有关规定。4.4箭头4.4.1CAD图中箭头（尺寸线的终端形式）的选用、标注和绘制，应符合GB／T14665的有关规定。4.4.2CAD设计文件中所使用的箭头形式应执行各行业的有关标准和规定。第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页4.5图线4.5.1CAD图中所使用的图线应执行各行业的有关标准和规定。4.5.2CAD图中图线的组别、图线的结构、重合图线的优先顺序、非连续线的画法和图线的颜色，应符合GB／T14665中的有关规定。4.6剖面符号4.6.1CAD图中所使用的剖面符号应执行各行业的有关标准和规定。4.6.2CAD图中剖面符号的画法应执行各行业的有关标准和规定。4.7图样画法4.7.1在绘制CAD图时，首先应考虑看图方便，根据产品结构特点选用适当的表达方法。在完整清晰地表达产品各部分形状尺寸的前提下力求制图简便。4.7.2CAD图的视图、剖视、剖面（截面）局部放大图以及简化画法，应按照有关标准的规定配制与绘制。4.8尺寸注法4.8.1在CAD图中尺寸大小应以图上所注的尺寸数值为依据，与图形大小及绘图的准确程度无关。4.8.2CAD图中（包括技术要求和其它说明）的尺寸，以毫米（mm)为单位时，不需要标注计量单位的代号或名称。4.8.3CAD图中所标注的尺寸，为该图所示产品的最后完工尺寸或为工程设计某阶段完成后的尺寸，否则应另加说明。4.8.4CAD图中每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。4.8.5CAD图中的尺寸数字，尺寸线和尺寸界线应按照各行业的有关规定绘制。4.8.6CAD图中标注尺寸的符号如φ、R、S等应按照有关标准或规定绘制。4.8.7CAD图中尺寸的简化注法应按各行业的有关标准或规定绘制。4.9图形符号CAD图中图形符号的绘制、标注等表示，应遵守有关标准或规定的要求。4.10技术要求的书写4.10.1CAD图中当不能用视图充分表达清楚时，应在“技术要求”标题下用文字进行说明，其位置尽量置于标题栏上方或左方。4.10.2CAD图中“技术要求”的条文，应编顺序号，仅一条时，可不写顺序号。4.10.3CAD图中的“技术要求”的内容，应符合...
