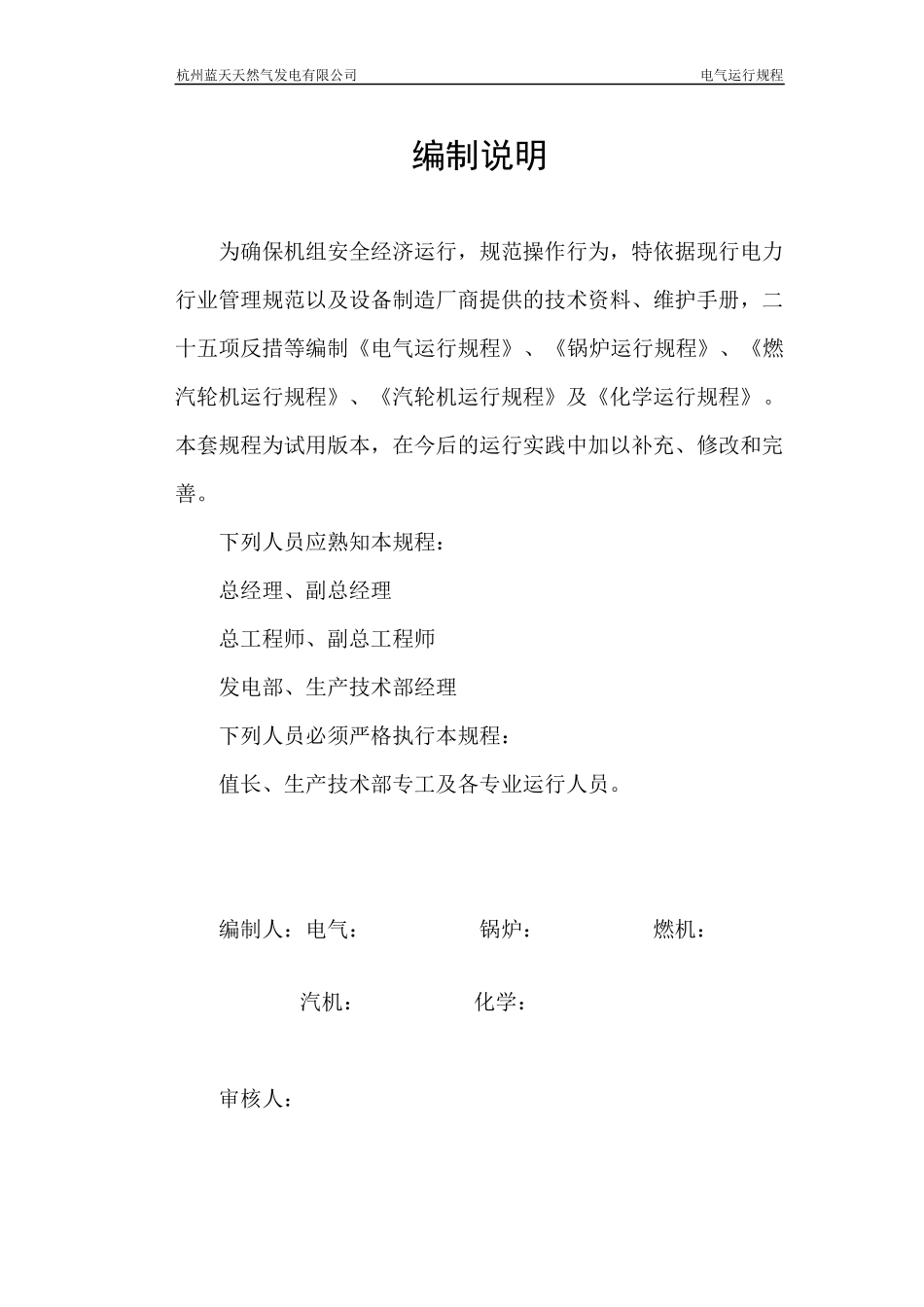

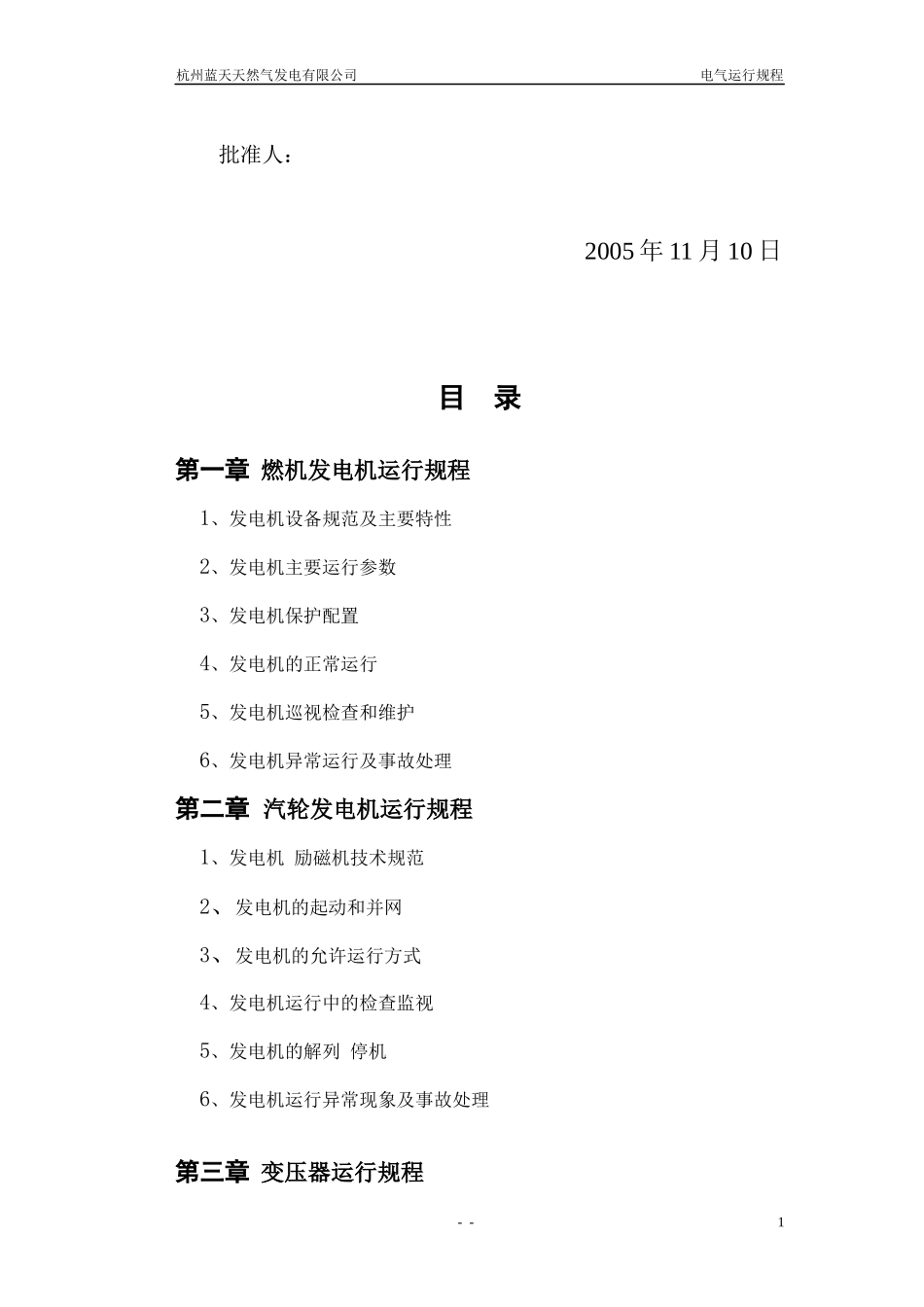

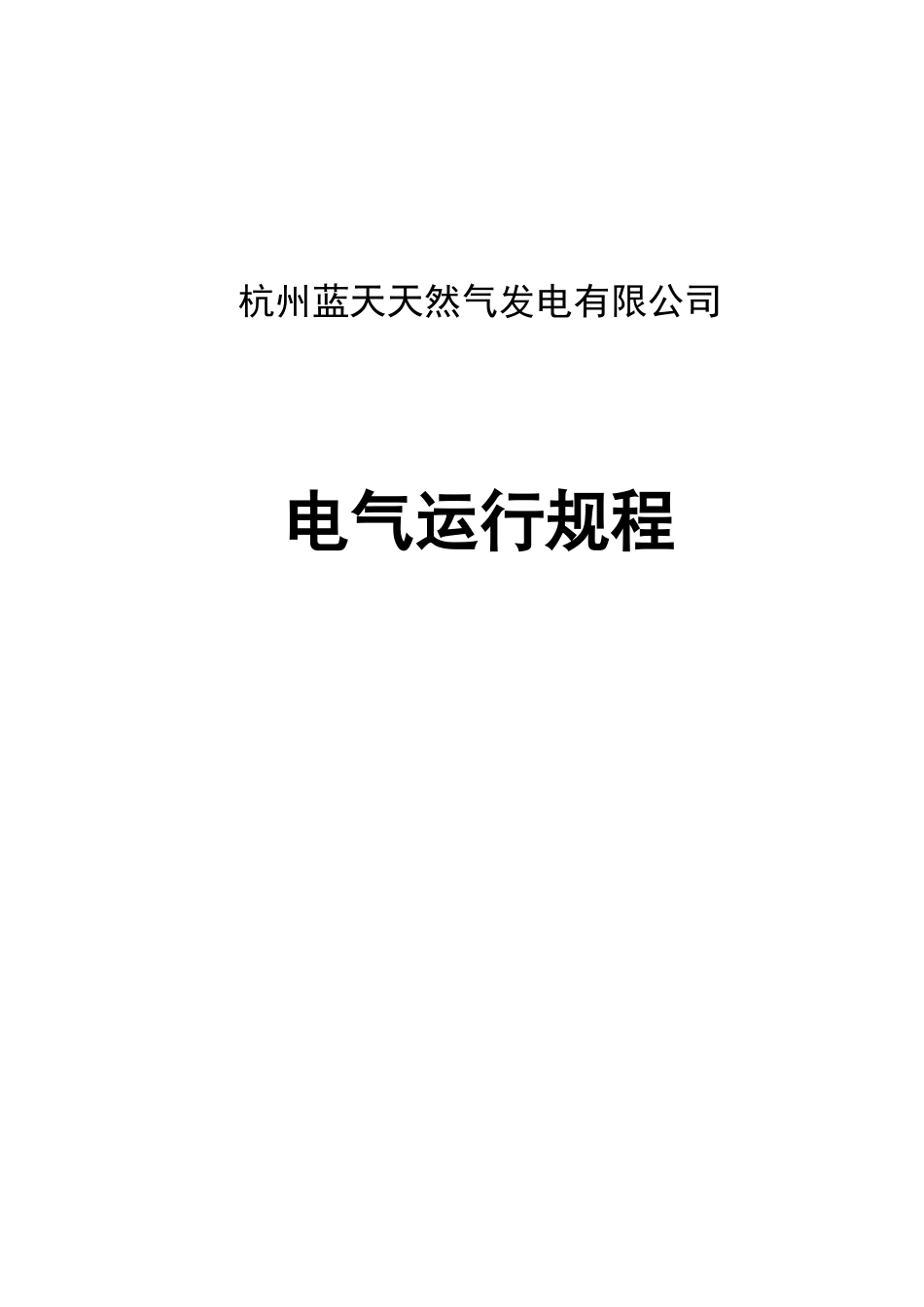

杭州蓝天天然气发电有限公司电气运行规程杭州蓝天天然气发电有限公司电气运行规程编制说明为确保机组安全经济运行，规范操作行为，特依据现行电力行业管理规范以及设备制造厂商提供的技术资料、维护手册，二十五项反措等编制《电气运行规程》、《锅炉运行规程》、《燃汽轮机运行规程》、《汽轮机运行规程》及《化学运行规程》。本套规程为试用版本，在今后的运行实践中加以补充、修改和完善。下列人员应熟知本规程：总经理、副总经理总工程师、副总工程师发电部、生产技术部经理下列人员必须严格执行本规程：值长、生产技术部专工及各专业运行人员。编制人：电气：锅炉：燃机：汽机：化学：审核人：杭州蓝天天然气发电有限公司电气运行规程批准人：2005年11月10日目录第一章燃机发电机运行规程1、发电机设备规范及主要特性2、发电机主要运行参数3、发电机保护配置4、发电机的正常运行5、发电机巡视检查和维护6、发电机异常运行及事故处理第二章汽轮发电机运行规程1、发电机励磁机技术规范2、发电机的起动和并网3、发电机的允许运行方式4、发电机运行中的检查监视5、发电机的解列停机6、发电机运行异常现象及事故处理第三章变压器运行规程--1杭州蓝天天然气发电有限公司电气运行规程1、变压器技术规范2、变压器送电前检查3、变压器运行检查4、变压器的运行5、变压器的异常运行及事故处理第四章配电系统运行规程1、220KV配电系统设备技术规范2、10.5KV及以下配电设备技术规范3、220KV变电站设备运行4、厂用高、低压配电装置的运行5、配电系统的巡视和检查6、厂用电系统常见故障处理第五章电动机运行规程1、电动机运行方式2、电动机允许温度、振动及绝缘阻值3、电动机的启动监视4、电动机运行中的检查维护5、电动机的事故处理及异常现象第六章直流系统运行规程1、设备规范和基本性能--2杭州蓝天天然气发电有限公司电气运行规程2、各装置性能3、直流系统的操作4、直流系统运行中的检查与维护第七章继电保护及自动装置运行规程1、总则2、继电保护及自动装置综述--3第1页共136页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共136页第一章燃机发电机运行规程1.１、发电机设备规范及主要特性1.1.1、（#1、#3）燃机发电机技术规范制造厂：南京汽轮电机集团有限公司型号：QFR-38-2形式：隐极卧式、空气冷却旋转方向：顺时针（从原动机方向看）额定功率：38MW转速：3000r/min额定电压：10.5kV额定电流：2611.8A额定励磁电压：184V额定励磁电流：860A空载励磁电压：45V空载励磁电流：295ADVR输出空载励磁电流≯1.75A；DVR输出额定励磁电流≯6.2A；相数：3接法：Y频率：50Hz功率因数：0.8效率：98.2%绝缘等级：F1.1.2、励磁机技术规范2发电机型式：交流无刷励磁机型号：TFLW139-3000额定容量：139kW额定转速：3000r/min第2页共136页第1页共136页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共136页频率：150Hz绝缘等级：F额定直流电压：162V额定直流电流：860A额定励磁输入电压：48.1V额定励磁输入电流：6.1A1.1.3、永磁发电机技术规范型号：TFY2.85-3000额定容量：2.85kW额定转速：3000r/min频率：400Hz绝缘等级：F额定电压：190V额定电流：15A1.1.4、励磁控制系统型号:DVR-2000A机端电压调压范围：手动:10%UGN-130%UGN自动:30%UGN-120%UGN1.1.5、冷却装置技术规范冷却空气量：19m3/s冷却空气温度：<40℃冷却水流量：150m3/h冷却器进水温度：<32℃最大工作压力（MP）：0.196；1.2、发电机主要运行参数1.2.1、发电机绝缘电阻1.2.1.1、发电机在每次起机前，根据情况需用2500V摇表测定绝缘电阻。绝缘电阻应满足下列要求：第3页共136页第2页共136页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共136页1.2.1.1.1、停机超过24小时的，测定绝缘电阻不应小于前次测定的1/3-1/5，且不低于1MΩ/kV;1.2.1.1.2、发电机大修后和停机达15天以上时，测定吸收比应大于1.3；在吸收比不满足要求的情况下，但不低于1MΩ/KV时，发电机可以开机，但只能带1/3负荷对发电机进行干燥。1.2.1.2、发电机励磁系统绝缘电阻用500V摇表测定，阻值不低于...
