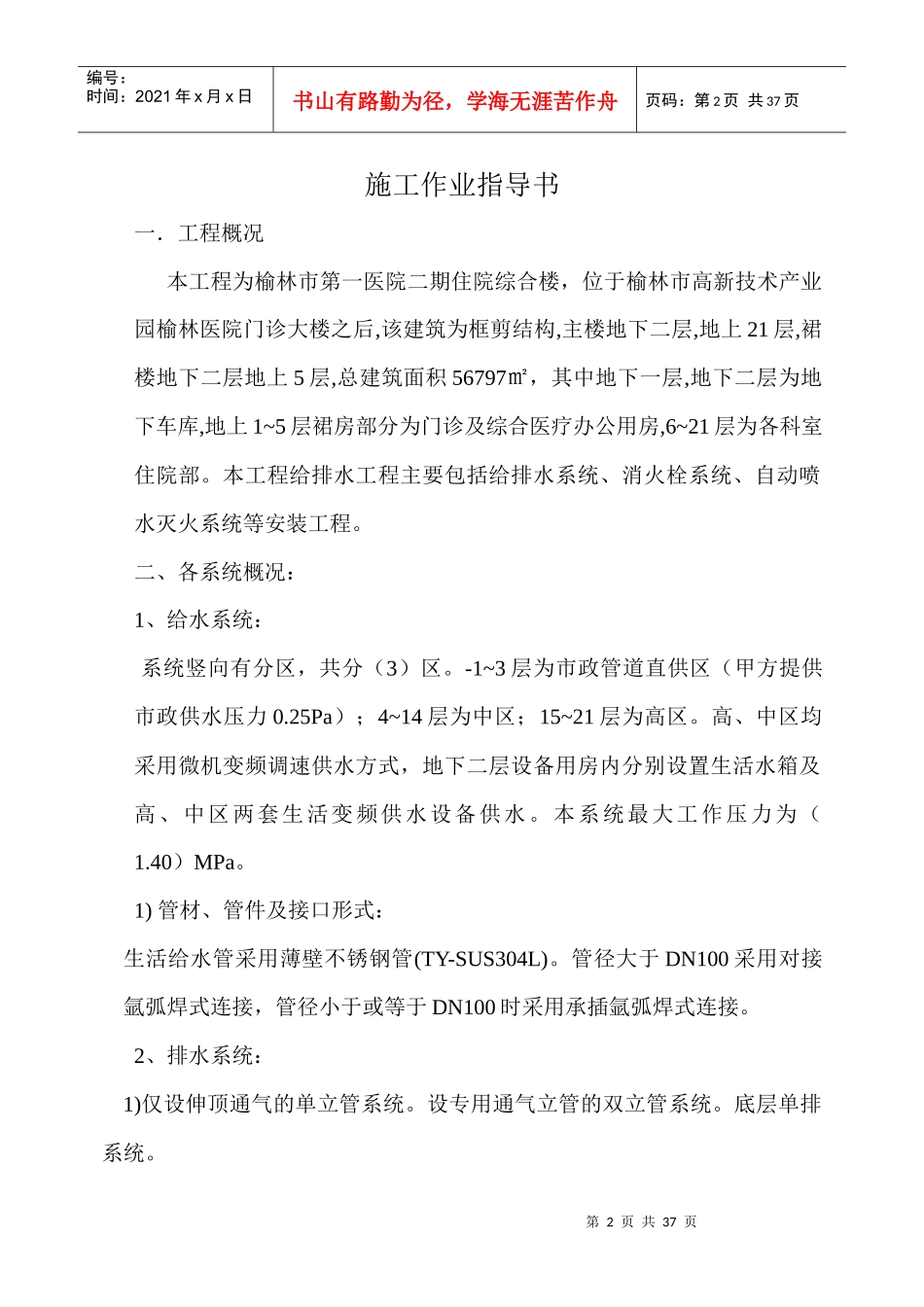

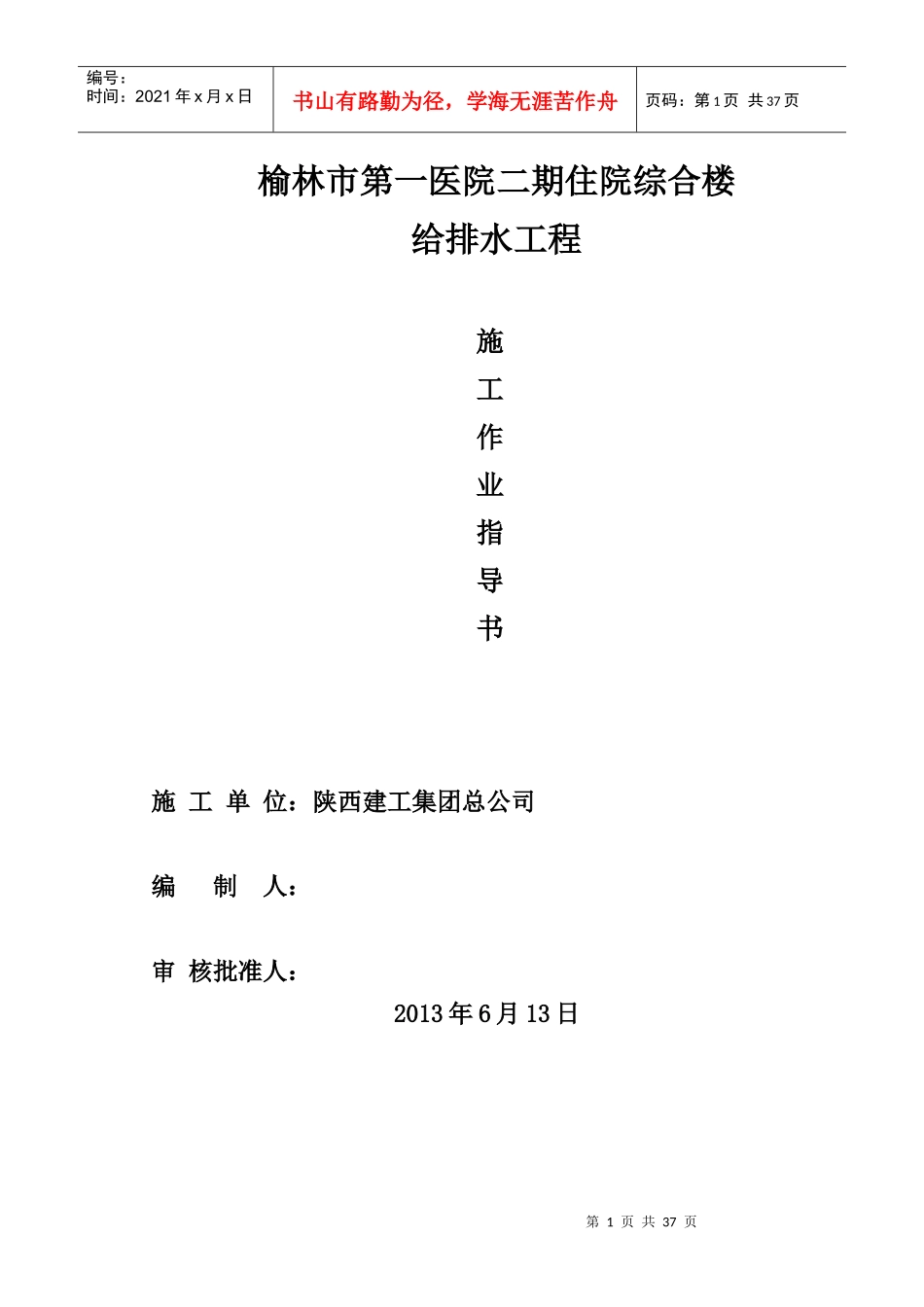

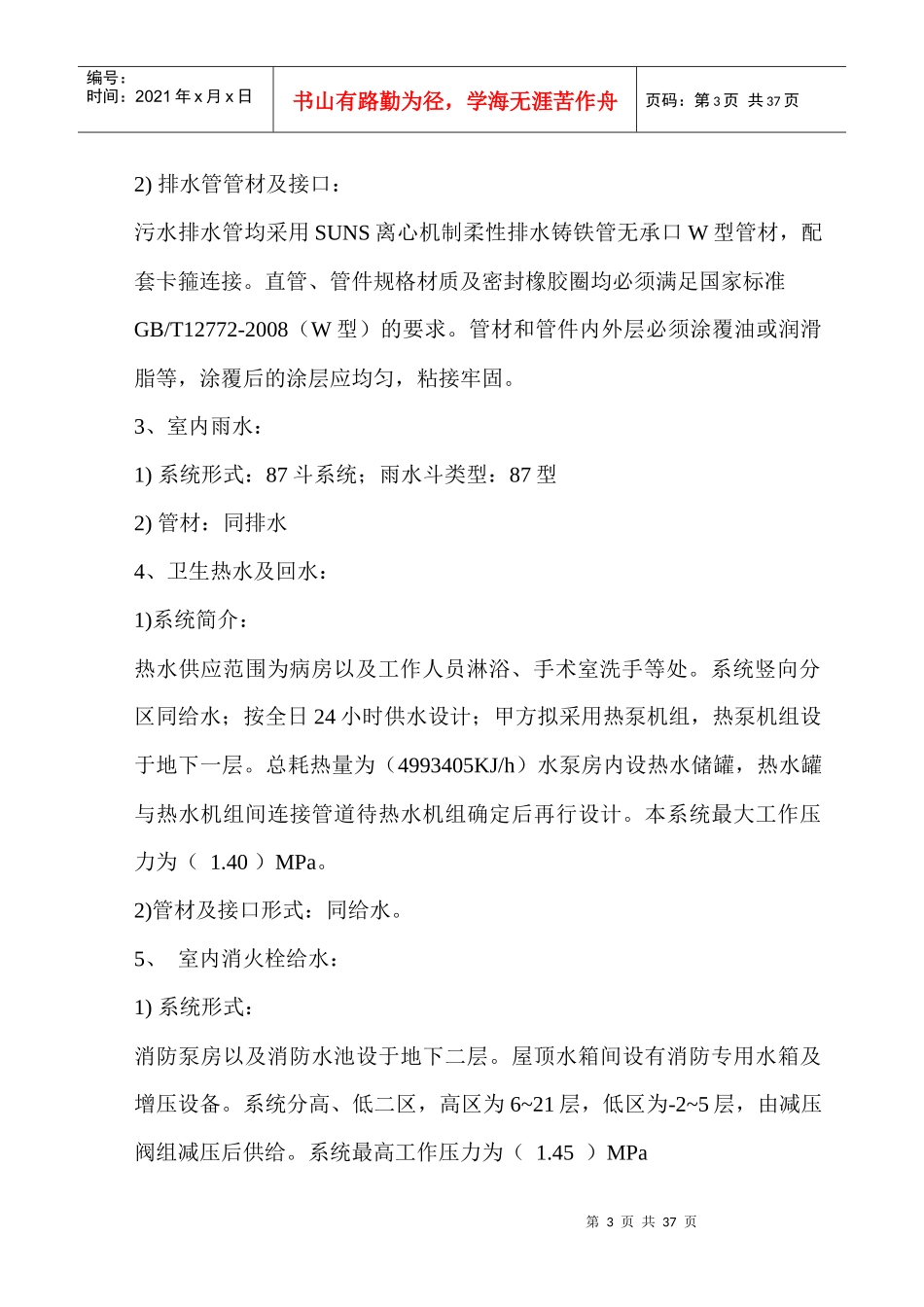

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页榆林市第一医院二期住院综合楼给排水工程施工作业指导书施工单位：陕西建工集团总公司编制人：审核批准人：2013年6月13日第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页施工作业指导书一．工程概况本工程为榆林市第一医院二期住院综合楼，位于榆林市高新技术产业园榆林医院门诊大楼之后,该建筑为框剪结构,主楼地下二层,地上21层,裙楼地下二层地上5层,总建筑面积56797㎡，其中地下一层,地下二层为地下车库,地上1~5层裙房部分为门诊及综合医疗办公用房,6~21层为各科室住院部。本工程给排水工程主要包括给排水系统、消火栓系统、自动喷水灭火系统等安装工程。二、各系统概况：1、给水系统：系统竖向有分区，共分（3）区。-1~3层为市政管道直供区（甲方提供市政供水压力0.25Pa）；4~14层为中区；15~21层为高区。高、中区均采用微机变频调速供水方式，地下二层设备用房内分别设置生活水箱及高、中区两套生活变频供水设备供水。本系统最大工作压力为（1.40）MPa。1)管材、管件及接口形式：生活给水管采用薄壁不锈钢管(TY-SUS304L)。管径大于DN100采用对接氩弧焊式连接，管径小于或等于DN100时采用承插氩弧焊式连接。2、排水系统：1)仅设伸顶通气的单立管系统。设专用通气立管的双立管系统。底层单排系统。第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页2)排水管管材及接口：污水排水管均采用SUNS离心机制柔性排水铸铁管无承口W型管材，配套卡箍连接。直管、管件规格材质及密封橡胶圈均必须满足国家标准GB/T12772-2008（W型）的要求。管材和管件内外层必须涂覆油或润滑脂等，涂覆后的涂层应均匀，粘接牢固。3、室内雨水：1)系统形式：87斗系统；雨水斗类型：87型2)管材：同排水4、卫生热水及回水：1)系统简介：热水供应范围为病房以及工作人员淋浴、手术室洗手等处。系统竖向分区同给水；按全日24小时供水设计；甲方拟采用热泵机组，热泵机组设于地下一层。总耗热量为（4993405KJ/h）水泵房内设热水储罐，热水罐与热水机组间连接管道待热水机组确定后再行设计。本系统最大工作压力为（1.40）MPa。2)管材及接口形式：同给水。5、室内消火栓给水：1)系统形式：消防泵房以及消防水池设于地下二层。屋顶水箱间设有消防专用水箱及增压设备。系统分高、低二区，高区为6~21层，低区为-2~5层，由减压阀组减压后供给。系统最高工作压力为（1.45）MPa第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页2)消火栓箱内的配置：SN65栓口、φ19mm水枪、25mφ65麻质衬胶龙带、指示灯及启泵按钮各一。消防自救卷盘：包括φ19mm长为25m胶管一条，φ6mm水枪一个。内配可提式磷酸铵盐干粉灭火器：共（2）具，每具（5）Kg.。安装在管道井的消火栓箱型号SG28D65Z-JFJ.其他型号为SG16D65Z-J.试验消火栓箱型号SG24A65-J.3)室内消火栓给水管道采用加厚内外壁热浸镀锌钢管，DN≤100mm时采用螺纹连接,DN＞100时采用卡箍连接。4)室外消火栓给水：地下二层水泵房内设室外消火栓泵两台，稳压装置一套。本楼引出两根管道至室外并在室外形成环状管网。室外消火栓布置详见总体设计。6、自动喷淋系统：1)系统形式：消防泵房以及消防水池设于地下一层。屋顶水箱间设有消防专用水箱及增压设备。系统分高、低二区，高区为10~22层，低区为-2~9层，由减压阀组减压后供给。系统最高工作压力为（1.50MPa）2)喷头形式：（DN15）在（-2F~2F，10~13F）每层信号阀之前设可调式减压孔板,孔板调压至0.4Mpa。在有吊顶的场所设置吊顶型喷头.在无吊顶的场所设置向上喷洒的直立型喷头。病房及治疗区域内设置快速反应喷头(DN15)。手术室洁净和清洁走廊宜采用隐蔽性喷头.第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页3)自喷给水管道采用加厚内外壁热浸镀锌钢管，DN≤80mm时采用螺纹连接,DN＞80时采用卡箍连接。4)系统设SQX-150型水泵接合器两套。7、...
