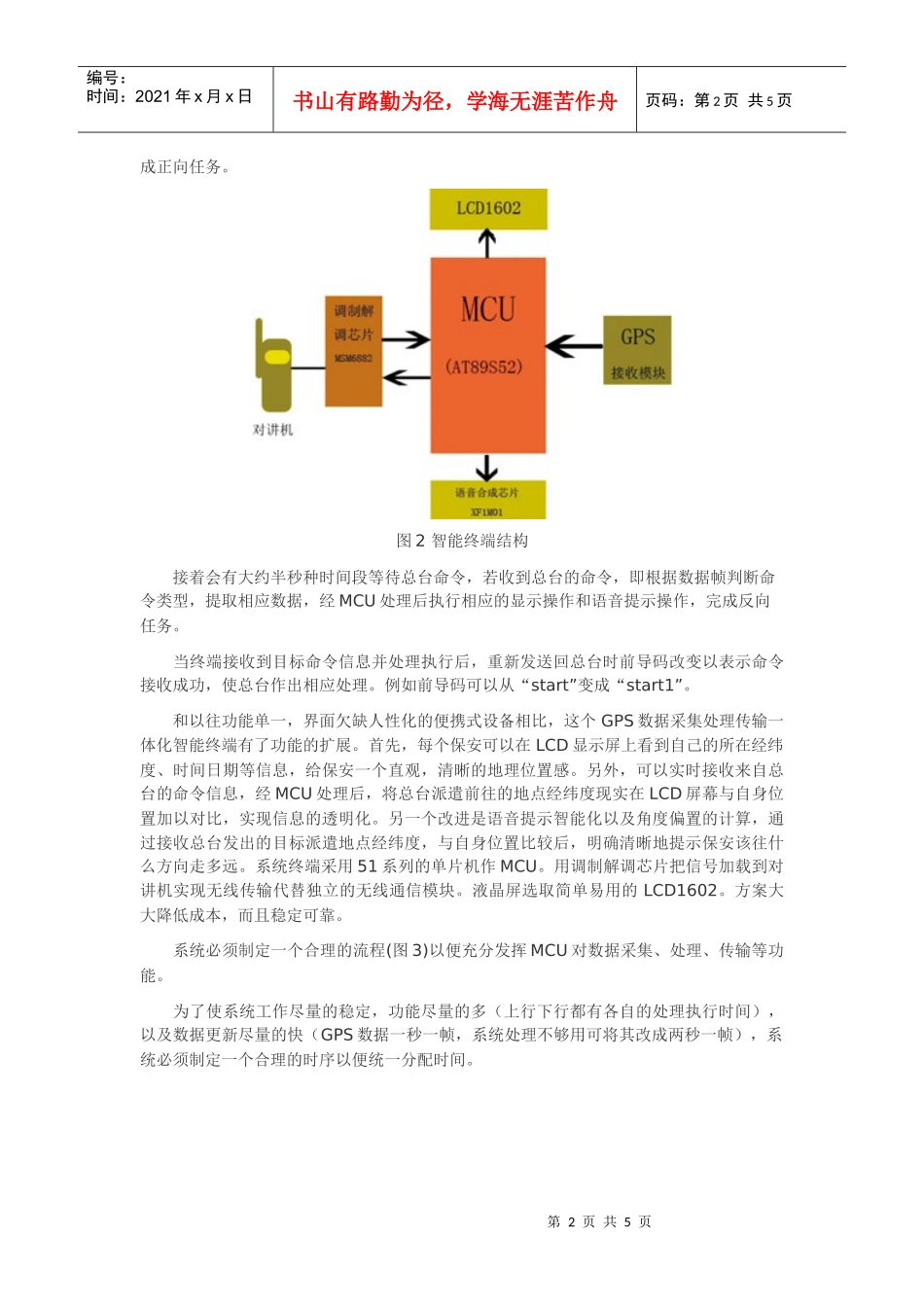

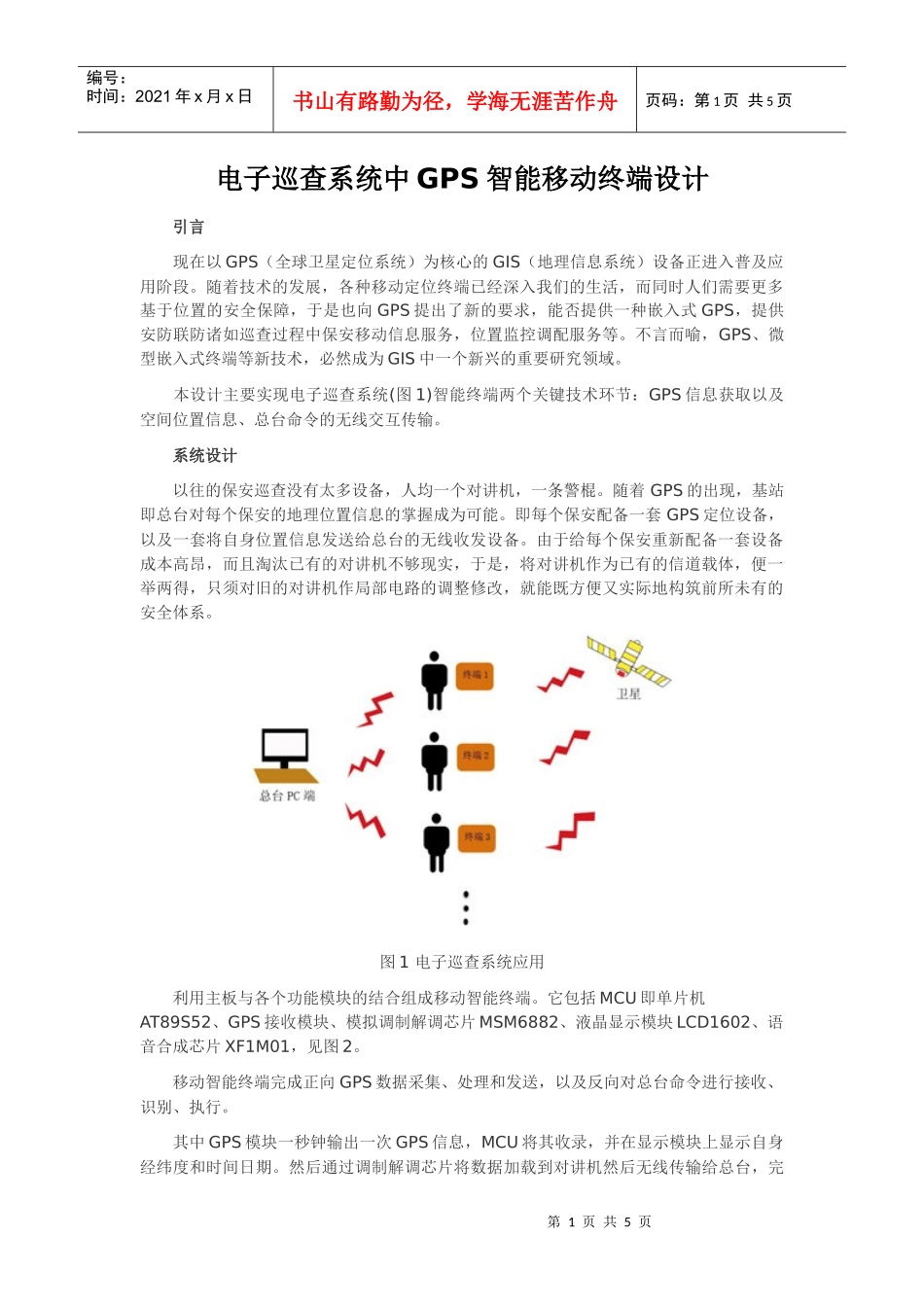

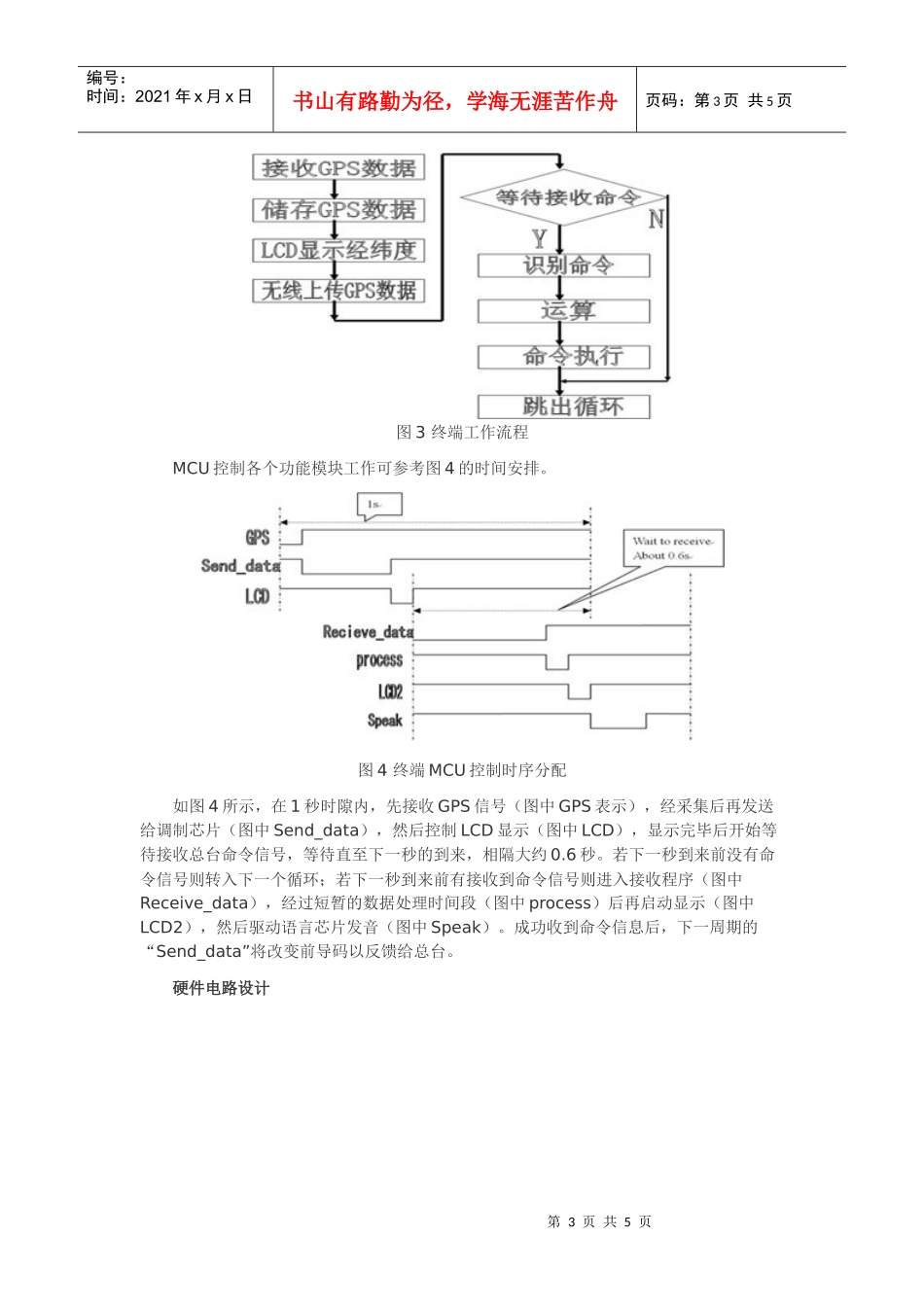

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页电子巡查系统中GPS智能移动终端设计引言现在以GPS（全球卫星定位系统）为核心的GIS（地理信息系统）设备正进入普及应用阶段。随着技术的发展，各种移动定位终端已经深入我们的生活，而同时人们需要更多基于位置的安全保障，于是也向GPS提出了新的要求，能否提供一种嵌入式GPS，提供安防联防诸如巡查过程中保安移动信息服务，位置监控调配服务等。不言而喻，GPS、微型嵌入式终端等新技术，必然成为GIS中一个新兴的重要研究领域。本设计主要实现电子巡查系统(图1)智能终端两个关键技术环节：GPS信息获取以及空间位置信息、总台命令的无线交互传输。系统设计以往的保安巡查没有太多设备，人均一个对讲机，一条警棍。随着GPS的出现，基站即总台对每个保安的地理位置信息的掌握成为可能。即每个保安配备一套GPS定位设备，以及一套将自身位置信息发送给总台的无线收发设备。由于给每个保安重新配备一套设备成本高昂，而且淘汰已有的对讲机不够现实，于是，将对讲机作为已有的信道载体，便一举两得，只须对旧的对讲机作局部电路的调整修改，就能既方便又实际地构筑前所未有的安全体系。图1电子巡查系统应用利用主板与各个功能模块的结合组成移动智能终端。它包括MCU即单片机AT89S52、GPS接收模块、模拟调制解调芯片MSM6882、液晶显示模块LCD1602、语音合成芯片XF1M01，见图2。移动智能终端完成正向GPS数据采集、处理和发送，以及反向对总台命令进行接收、识别、执行。其中GPS模块一秒钟输出一次GPS信息，MCU将其收录，并在显示模块上显示自身经纬度和时间日期。然后通过调制解调芯片将数据加载到对讲机然后无线传输给总台，完第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页成正向任务。图2智能终端结构接着会有大约半秒种时间段等待总台命令，若收到总台的命令，即根据数据帧判断命令类型，提取相应数据，经MCU处理后执行相应的显示操作和语音提示操作，完成反向任务。当终端接收到目标命令信息并处理执行后，重新发送回总台时前导码改变以表示命令接收成功，使总台作出相应处理。例如前导码可以从“start”变成“start1”。和以往功能单一，界面欠缺人性化的便携式设备相比，这个GPS数据采集处理传输一体化智能终端有了功能的扩展。首先，每个保安可以在LCD显示屏上看到自己的所在经纬度、时间日期等信息，给保安一个直观，清晰的地理位置感。另外，可以实时接收来自总台的命令信息，经MCU处理后，将总台派遣前往的地点经纬度现实在LCD屏幕与自身位置加以对比，实现信息的透明化。另一个改进是语音提示智能化以及角度偏置的计算，通过接收总台发出的目标派遣地点经纬度，与自身位置比较后，明确清晰地提示保安该往什么方向走多远。系统终端采用51系列的单片机作MCU。用调制解调芯片把信号加载到对讲机实现无线传输代替独立的无线通信模块。液晶屏选取简单易用的LCD1602。方案大大降低成本，而且稳定可靠。系统必须制定一个合理的流程(图3)以便充分发挥MCU对数据采集、处理、传输等功能。为了使系统工作尽量的稳定，功能尽量的多（上行下行都有各自的处理执行时间），以及数据更新尽量的快（GPS数据一秒一帧，系统处理不够用可将其改成两秒一帧），系统必须制定一个合理的时序以便统一分配时间。第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页图3终端工作流程MCU控制各个功能模块工作可参考图4的时间安排。图4终端MCU控制时序分配如图4所示，在1秒时隙内，先接收GPS信号（图中GPS表示），经采集后再发送给调制芯片（图中Send_data），然后控制LCD显示（图中LCD），显示完毕后开始等待接收总台命令信号，等待直至下一秒的到来，相隔大约0.6秒。若下一秒到来前没有命令信号则转入下一个循环；若下一秒到来前有接收到命令信号则进入接收程序（图中Receive_data），经过短暂的数据处理时间段（图中process）后再启动显示（图中LCD2），然后驱动语言芯片发音（图中Speak）。成功收到命令信息后，下一周期的“S...
