长春某住宅楼电气施工组织设计(DOC13页)VIP免费

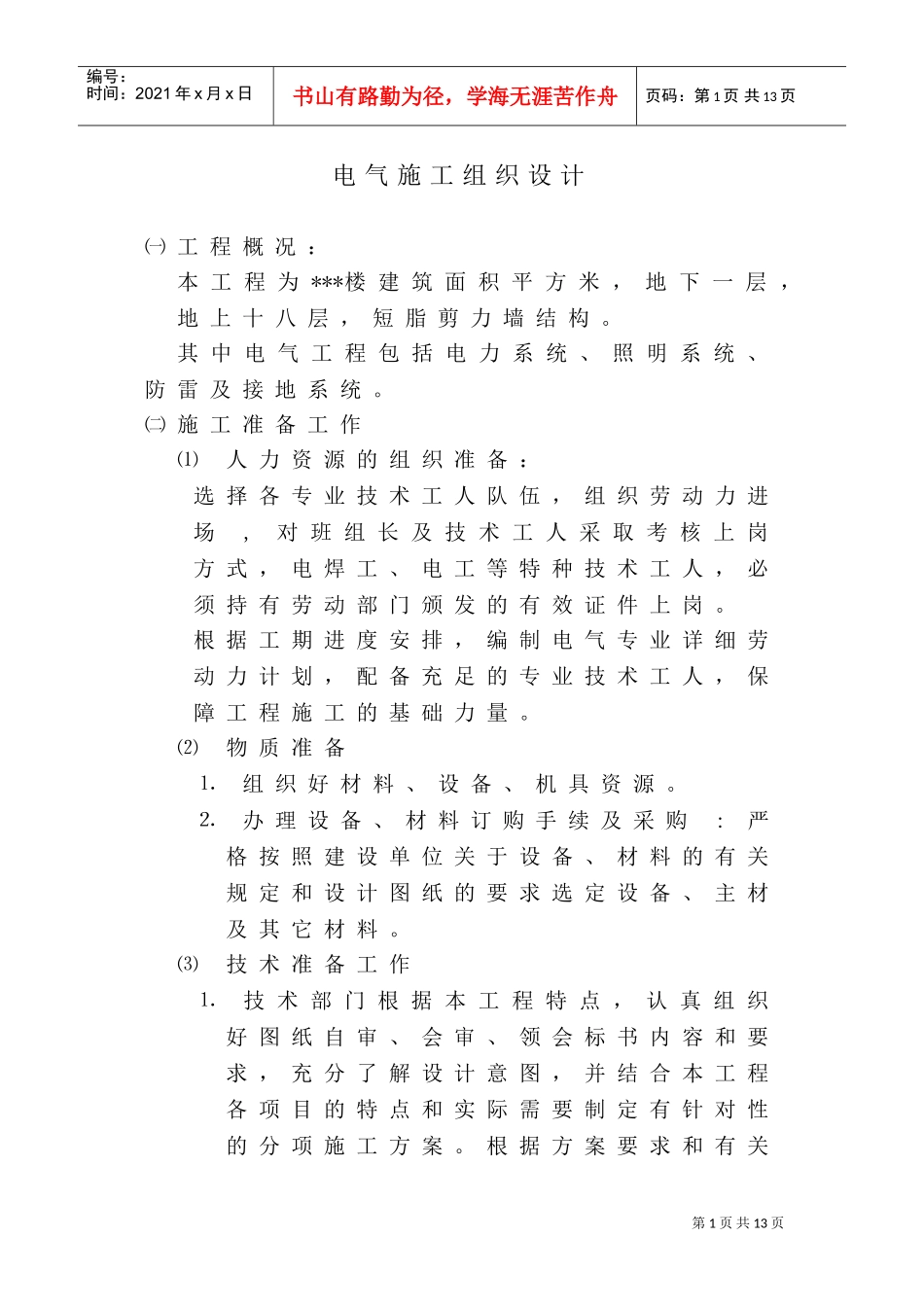

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页电气施工组织设计㈠工程概况：本工程为***楼建筑面积平方米，地下一层，地上十八层，短脂剪力墙结构。其中电气工程包括电力系统、照明系统、防雷及接地系统。㈡施工准备工作⑴人力资源的组织准备：选择各专业技术工人队伍，组织劳动力进场,对班组长及技术工人采取考核上岗方式，电焊工、电工等特种技术工人，必须持有劳动部门颁发的有效证件上岗。根据工期进度安排，编制电气专业详细劳动力计划，配备充足的专业技术工人，保障工程施工的基础力量。⑵物质准备⒈组织好材料、设备、机具资源。⒉办理设备、材料订购手续及采购:严格按照建设单位关于设备、材料的有关规定和设计图纸的要求选定设备、主材及其它材料。⑶技术准备工作⒈技术部门根据本工程特点，认真组织好图纸自审、会审、领会标书内容和要求，充分了解设计意图，并结合本工程各项目的特点和实际需要制定有针对性的分项施工方案。根据方案要求和有关第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页技术、质量规范，作好对施工人员进行技术交底和技术培训的工作。⒉施工前安排本专业工程技术人员对技术工人进行技术交底、工程内容交底、工艺流程交底，使所有人员在进入施工现场前熟悉所安装设备的性能、特点及合约规定，作到心中有数。⒊通过认真审查施工图纸及有关施工资料，及时准确地作出施工预算，经有关部门审批后由物质供应部门筹备。㈢主要工程的施工方法和技术措施：此阶段的电气工程施工主要包括以下两个部分：防雷接地的施工及管路预埋敷设施工。此阶段的施工应重点考虑：卫生间、管道间等管道密集多部位的等电位的做法。建议可设一接线盒，作一总接地箱。以便以后与各管道采用接地卡、接地线连接。⑴接地系统的施工⒈接地装置与基础内的钢筋应严密焊接,形成共用接地系统,利用柱内两根ф主筋做引下线,形成通路.在建筑物四角,引下线距地米处设断接卡子，并预留×镀锌扁钢与基础内钢筋焊接，在接地电阻达不到要求时做补助接地使用。⒉利用结构圈梁水平钢筋与引下线焊接成均压环,用ф圆钢煨成型，用于交叉处搭接焊的备筋，其长度不小于最第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页大钢筋的倍。⒊对于卫生间局部等电位的做法是，在卫生间的插座处用的导线穿的塑料管与局部等电位箱连接。⒋为了保证焊接质量，焊工必须持证上岗，要求所有焊接面光滑微凸、无夹渣、咬肉现象，焊后焊渣清理干净。⑵管线的敷设：本工程设计的预埋管为阻燃管和镀锌钢管。⒈阻燃管施工中，管接头采用套管加粘合剂连接,套管的长度不小于连接管外径的倍，且套管的内径与连接管的外径应紧密结合连接牢固。⒉镀锌管路的连接全部考虑采用套丝管箍连接。丝扣连接时，要求管连接紧密后，管箍外的剩余丝扣不少于～扣。钢管弯曲时，钢管直径大于时，要求采用电动弯管器弯制；对公称直径小于的钢管可采用手工弯曲。弯曲半径大于管径的，弯偏度小于。⒊管入盒要求：金属线盒与金属管在砼内暗敷时直接用接地线连接。金属管入盒深度不大于。在现浇砼顶板或墙体内安装接线盒时，先将接线盒用填充物填满，以防止砼浆进入盒内，然后用塑料宽胶带将盒口包扎严密。待结构顶板或墙模板支好后，用油漆在设计规定的位置上画上接线盒位置和进出线方向，然后按进出线方向第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页将接线盒壁上的对应敲落孔板取下，将管口用塑料管堵和胶带封好，然后插入盒内，并固定。在非砼结构的顶板或墙体（如有吊顶的部位和空心砖墙体）上安装接线盒时，先用油漆在设计规定的位置上画好接线盒的安装地点，然后进行固定点周围的剔洞、切割和加固，处理管端头，安装进盒配件，固定接线盒、铁管，卡接接地跨接线并作好防腐处理，然后用高标号砂浆或金属螺栓固定，安装后保证管入盒深度不超过，并用塑料管堵或塑料护口保护电气预埋管管口。⑷本工程主体结构质量要求高。所以对本工程的所有线盒、线箱均要求一次到位，重点控制：...
