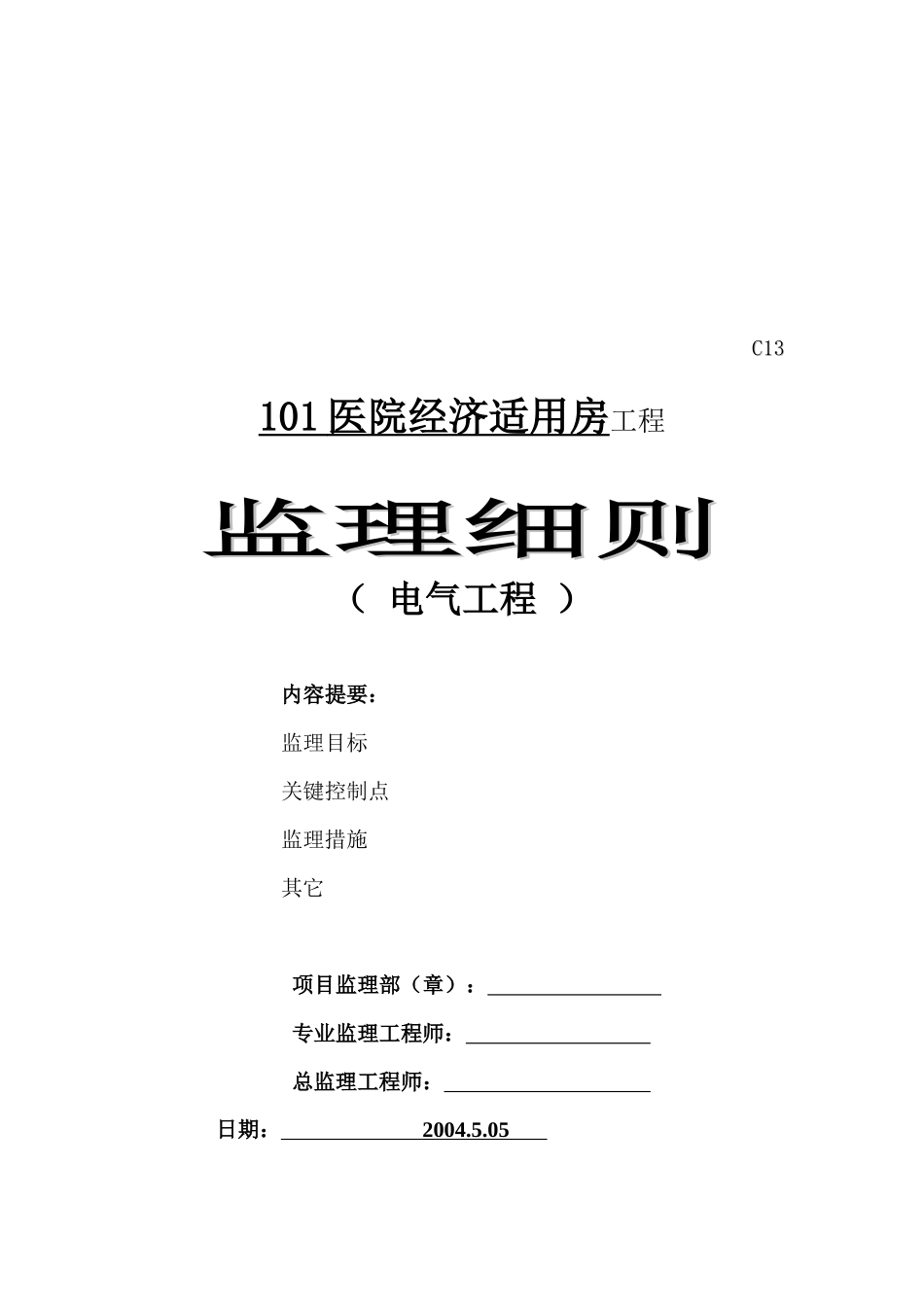

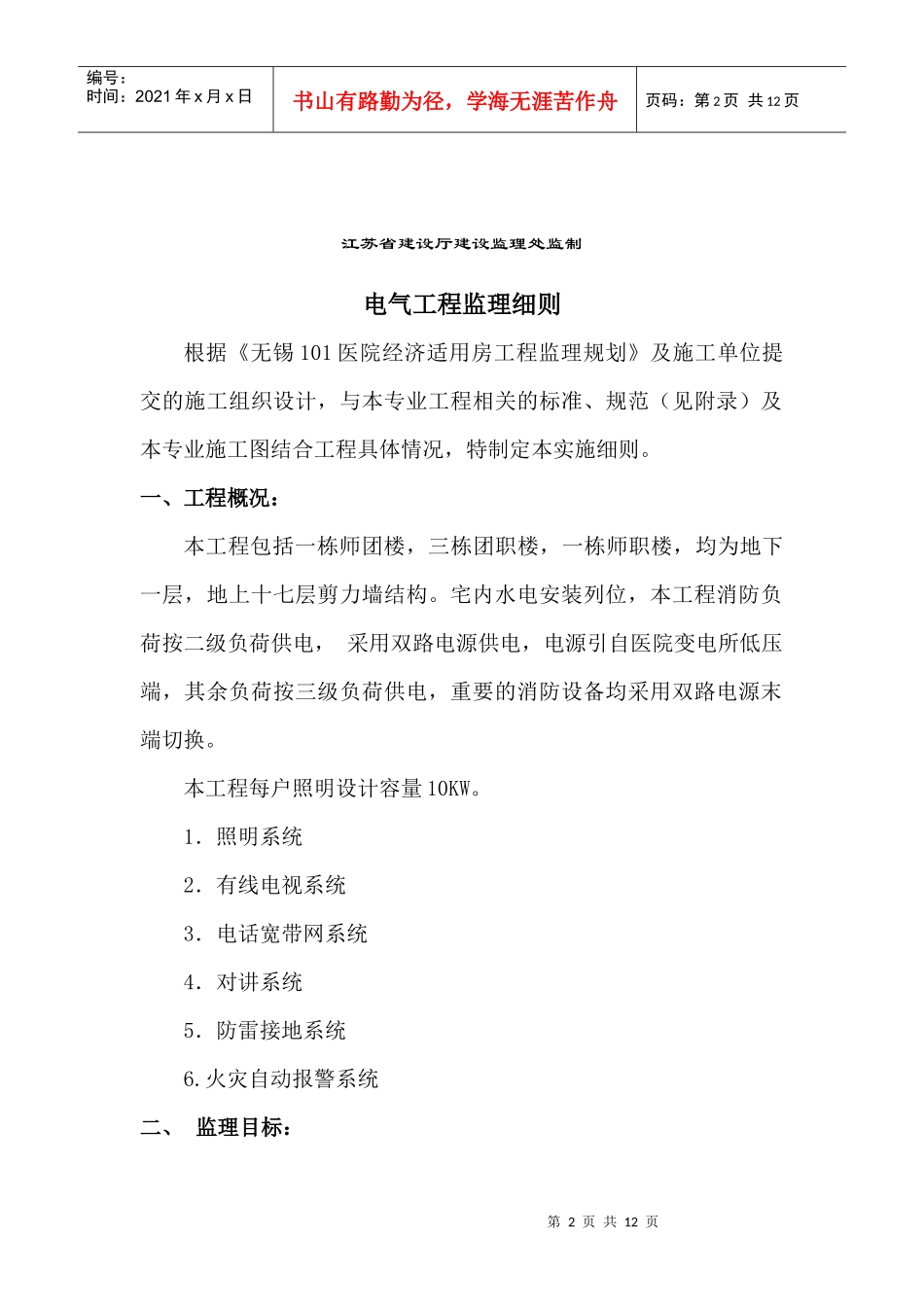

C13C13101医院经济适用房工程监理细则监理细则（电气工程）内容提要：监理目标关键控制点监理措施其它项目监理部（章）：专业监理工程师：总监理工程师：日期：2004.5.05第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页江苏省建设厅建设监理处监制电气工程监理细则根据《无锡101医院经济适用房工程监理规划》及施工单位提交的施工组织设计，与本专业工程相关的标准、规范（见附录）及本专业施工图结合工程具体情况，特制定本实施细则。一、工程概况：本工程包括一栋师团楼，三栋团职楼，一栋师职楼，均为地下一层，地上十七层剪力墙结构。宅内水电安装列位，本工程消防负荷按二级负荷供电，采用双路电源供电，电源引自医院变电所低压端，其余负荷按三级负荷供电，重要的消防设备均采用双路电源末端切换。本工程每户照明设计容量10KW。1．照明系统2．有线电视系统3．电话宽带网系统4．对讲系统5．防雷接地系统6.火灾自动报警系统二、监理目标：第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页以质量方针为指导，以高智能服务为途径，实现合同的每一项承诺。质量控制目标描述：材料质量控制目标：合格率100%。施工质量控制目标：分项工程合格率100%。分部工程优良。无质量事故。三、关键控制点：1．原材料2．隐蔽部位3．防雷接地4．消防及设备5．进度计划质量控制点一览表序号工程项目质量控制要点检测方法1电缆及敷设.电缆头制作.敷设旁站观察量测2配管.连接（管与管、管与箱、盒）.弯曲半径.沉降缝处补偿装置.跨接观察、量测观察、量测观察观察第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页3硬母线.连接搭设.排列观察、量测观察4电气安.变配电设备安装：位置、标高、线路连接.屏柜、附件.电气联锁.绝缘接地观察、量测观察试验试验5照明安装.灯具排列.开关、插座观察、量测观察、量测6防雷接地.防雷网.接地体.接地线焊接观察观察、量测观察、量测7消防报警.探测器.端子箱、模块.按钮、显示器观察、量测观察、量第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页.卷帘门测观察、量测观察、量测8防盗报警.防盗探测器.监视器.安装观察、量测观察、量测观察、量测9对讲系统.声控观察、量测10综合布线系统.网络配线架.信息插座观察、量测观察、量测11有线电视.电视插座观察、量测注：表中列出的质量控制点以现有设计图纸为依据。四、监理措施第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页a)施工准备阶段监理：1熟悉整个工程概况，合同内容。2．了解电气专业的设计、审阅图纸、资料，并对相关土建、水专业了解，做到心中有数。3．审查施工组织设计，要求做到安排合理科学，有计划、有措施、高标准、严要求的组织设计。审阅设计图纸，做好技术交底、图纸会审工作。尽可能做到施工前解决错、漏、缺、碰的问题。4．协助业主选购主要设备，并对供货商的资质进行审查，协助考察供货商生产能力和质量，选择信誉好，节能降耗，采用新材料、新工艺、新技术的产品，参照宁质技监质字（2001）165#文“终端组合电器必须持有江苏省工业产品准产证”，无准产证的电器设备不得进入工地。5．施工单位进场人员的资质，包括项目经理、施工员、质检员、安全员、特殊工种等人员的职称技术等级、上岗证。严禁无证上岗。6．审查分包单位及零配件、电气材料供应商的施工、产品资质。第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页7．协助施工单位建立三级质量保证监督体系及实施，建立安全三级保证体系，并监督其落实。8．施工现场临时用电根据GB50194－93规定必须建立安全技术档案，内容包括临时用电施工组织设计，技术交底，临时用电工程检查验收表，电气设计的试验调整记录，接地电阻记录，电工维修记录，该设计应经监理审核批准执行。9．消防施工（包括消防报警火灾报警系统及防火涂料、防火门等）施工资质...
