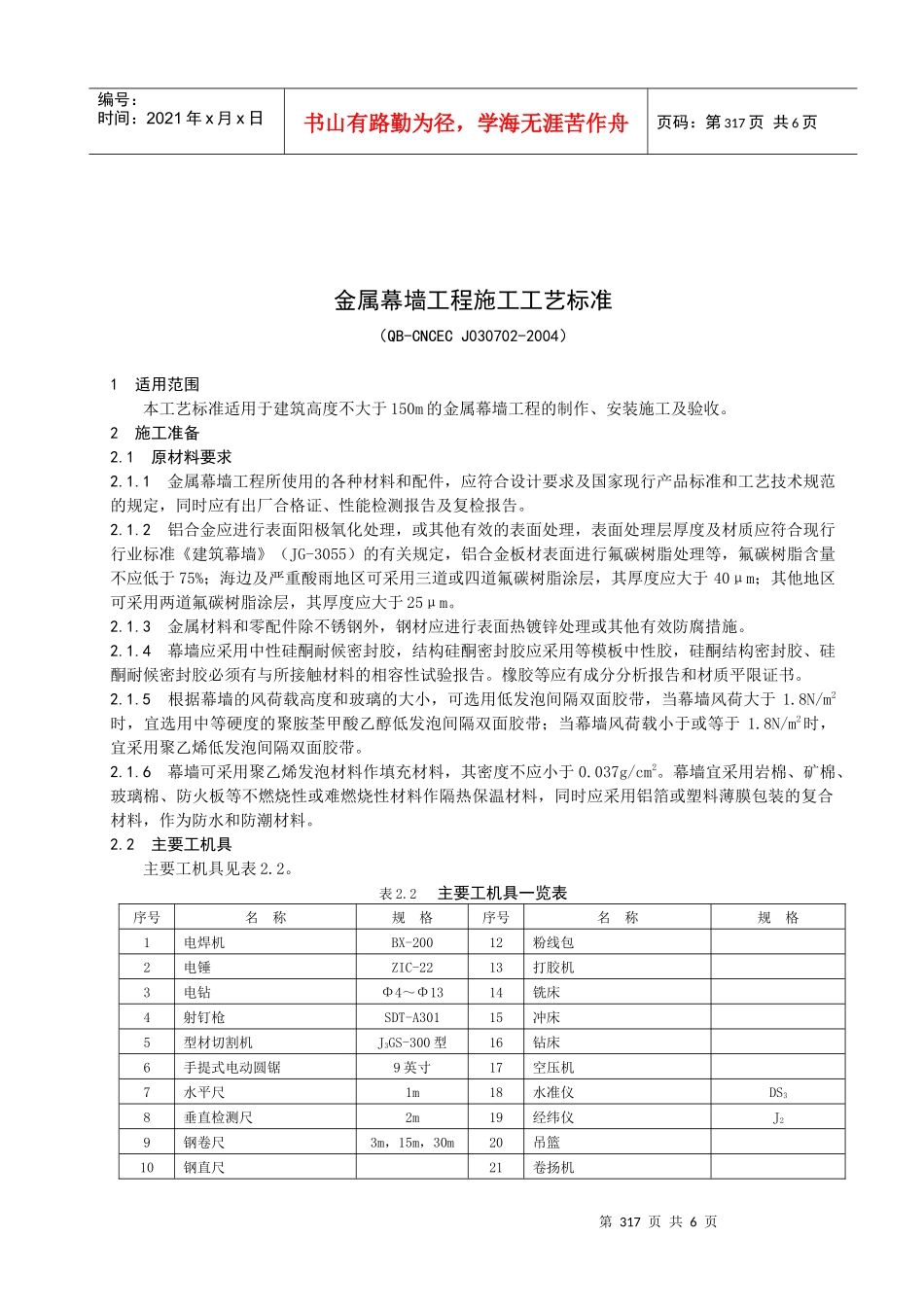

第317页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第317页共6页金属幕墙工程施工工艺标准（QB-CNCECJ030702-2004）1适用范围本工艺标准适用于建筑高度不大于150m的金属幕墙工程的制作、安装施工及验收。2施工准备2.1原材料要求2.1.1金属幕墙工程所使用的各种材料和配件，应符合设计要求及国家现行产品标准和工艺技术规范的规定，同时应有出厂合格证、性能检测报告及复检报告。2.1.2铝合金应进行表面阳极氧化处理，或其他有效的表面处理，表面处理层厚度及材质应符合现行行业标准《建筑幕墙》（JG-3055）的有关规定，铝合金板材表面进行氟碳树脂处理等，氟碳树脂含量不应低于75%；海边及严重酸雨地区可采用三道或四道氟碳树脂涂层，其厚度应大于40μm；其他地区可采用两道氟碳树脂涂层，其厚度应大于25μm。2.1.3金属材料和零配件除不锈钢外，钢材应进行表面热镀锌处理或其他有效防腐措施。2.1.4幕墙应采用中性硅酮耐候密封胶，结构硅酮密封胶应采用等模板中性胶，硅酮结构密封胶、硅酮耐候密封胶必须有与所接触材料的相容性试验报告。橡胶等应有成分分析报告和材质平限证书。2.1.5根据幕墙的风荷载高度和玻璃的大小，可选用低发泡间隔双面胶带，当幕墙风荷大于1.8N/m2时，宜选用中等硬度的聚胺荃甲酸乙醇低发泡间隔双面胶带；当幕墙风荷载小于或等于1.8N/m2时，宜采用聚乙烯低发泡间隔双面胶带。2.1.6幕墙可采用聚乙烯发泡材料作填充材料，其密度不应小于0.037g/cm2。幕墙宜采用岩棉、矿棉、玻璃棉、防火板等不燃烧性或难燃烧性材料作隔热保温材料，同时应采用铝箔或塑料薄膜包装的复合材料，作为防水和防潮材料。2.2主要工机具主要工机具见表2.2。表2.2主要工机具一览表序号名称规格序号名称规格1电焊机BX-20012粉线包2电锤ZIC-2213打胶机3电钻Φ4～Φ1314铣床4射钉枪SDT-A30115冲床5型材切割机J3GS-300型16钻床6手提式电动圆锯9英寸17空压机7水平尺1m18水准仪DS38垂直检测尺2m19经纬仪J29钢卷尺3m，15m，30m20吊篮10钢直尺21卷扬机第318页共6页第317页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第318页共6页11玻璃吸盘2.3作业条件2.3.1主体结构已施工完，并经验收，主体施工时已按设计要求埋设预埋件。2.3.2应有土建移交的控制线和基准线。2.3.3幕墙二次设计及幕墙安装施工方案已编制完成，并经有关部门审核批准。2.3.4吊篮等垂直运输设备已安设，脚手架、操作平台已搭设并经过安全部门验收。2.3.5所用材料按计划一次进足，并配套齐全。2.4作业人员2.4.1电工、焊工、架子工、机运工必须持证上岗。2.4.2幕墙工程一般应幅幕墙安装专业队伍的专业人员来施工。其中主要作业人员必须有过三项以上同类型幕墙工程的施工经历。3施工工艺3.1工艺流程3.2操作工艺3.2.1放线根据主体结构上的轴线和标高线，按设计要求将支承骨架的安装位置线准确地弹到主体结构上，为骨架安装提供依据。3.2.2安装连接件将连接件与主体结构上的预埋件焊接固定：先将同水平位置两侧的连接件点焊，再将中间的各个连接件点焊上检查合格后进行满焊，当主体结构上没有埋设预埋铁件时，可在主体结构上打孔安设膨胀螺栓与连接铁件固定。3.2.3安装骨架先将立柱从上至下逐层挂上，将每根立柱的水平标高位置调整好，稍紧螺栓，再调整进出左右位置，经检查合格后，拧紧螺帽。进行整体检查，合格后，将垫片、螺帽与铁件电焊上，最后安装横龙骨，安装时水平方向应拉线，并保证竖龙骨与横龙骨接口处的平整，且不能有松动。安装中应随时检查标高和中心线位置。对面积较大、层高较高的外墙铝板幕墙骨架竖杆，必须用测量仪器和线坠测量，校正其位置，以保证骨架竖杆铅直和平整。3.2.4安装金属板安装前将铁件或钢架、立柱、避雷、保温、防锈全部检查一遍，合格后再将相应规格的面材搬入就位，自上而下进行安装。安装时，应先就位，临时固定，然后拉线调整。安装过程中拉线相邻玻璃面的平整度和扳缝的水平、垂直度，用木板模块控制缝的宽度，如缝宽有误差，应均分在每条胶缝中，防止误差积累在某一条缝上或某一块面材上。3.2.5板缝处理金属板之间的缝隙用橡胶条压紧或注入硅酮...
