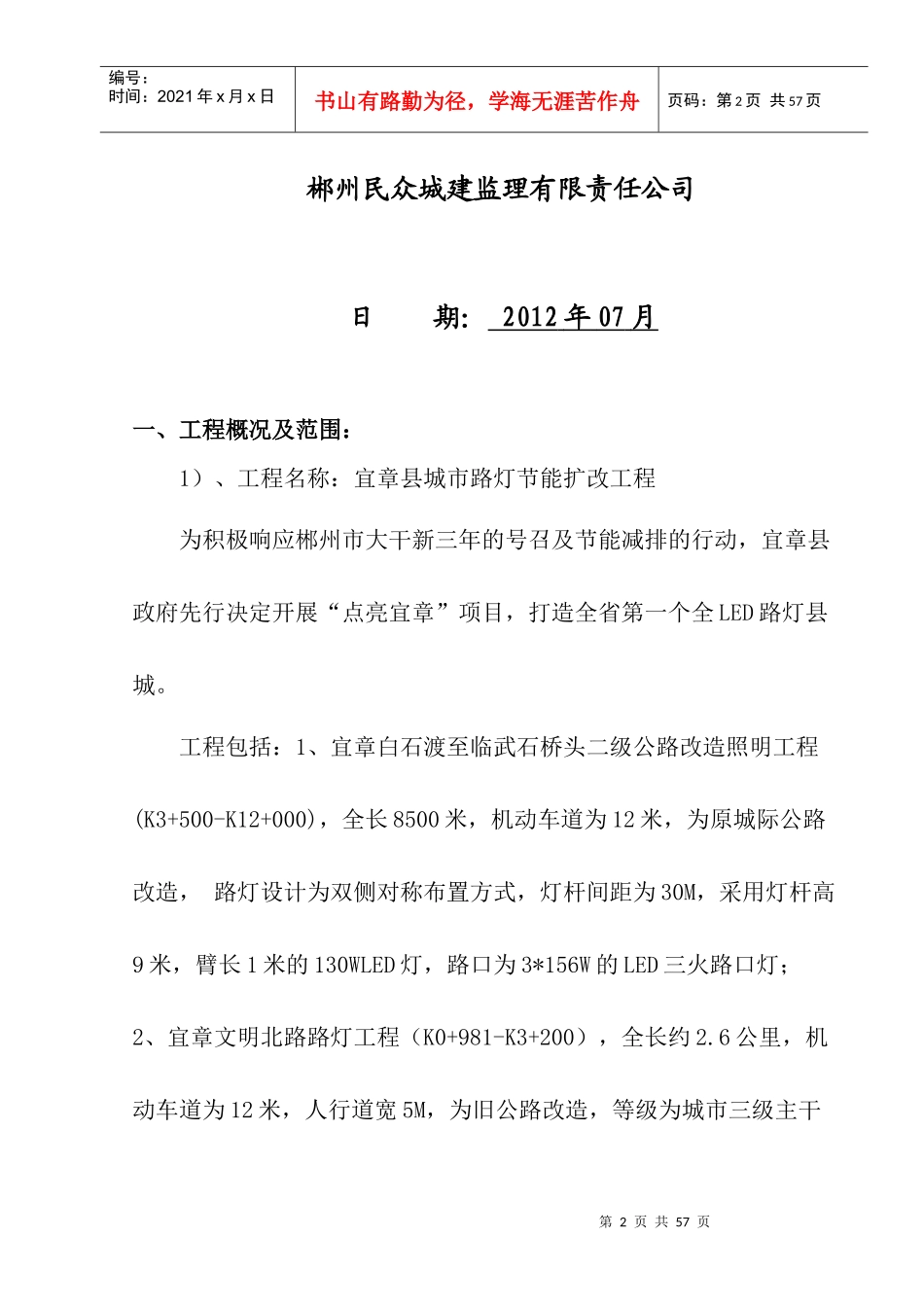

宜章县城市路灯节能扩改工程监理细则编制：审核：第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页郴州民众城建监理有限责任公司日期：2012年07月一、工程概况及范围：1）、工程名称：宜章县城市路灯节能扩改工程为积极响应郴州市大干新三年的号召及节能减排的行动，宜章县政府先行决定开展“点亮宜章”项目，打造全省第一个全LED路灯县城。工程包括：1、宜章白石渡至临武石桥头二级公路改造照明工程(K3+500-K12+000)，全长8500米，机动车道为12米，为原城际公路改造，路灯设计为双侧对称布置方式，灯杆间距为30M，采用灯杆高9米，臂长1米的130WLED灯，路口为3*156W的LED三火路口灯；2、宜章文明北路路灯工程（K0+981-K3+200），全长约2.6公里，机动车道为12米，人行道宽5M，为旧公路改造，等级为城市三级主干第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页道，路面为沥青混凝土，路灯设计为双侧对称布置方式，灯杆间距为30M，采用灯杆高10米，臂长1米的130WLED灯，路口为3*156W的LED三火路口灯；3、宜章文明北路路灯工程（K3+200-K6+690），全长约3500米，为原107国道，机动车道12米，两边基本无人行道，路灯设计为双侧对称布置方式，灯杆间距为30M，采用灯杆高10米，臂长1米的130WLED灯，路口为3*156W的LED三火路口灯；4、宜章大道路灯工程（K0+000-K11+350），全长11.35km新建公路，路灯设计为双侧对称11米高13火华灯，路口处设15米高LED投光灯；5、宜章文明南路路灯工程，采用灯杆高10米，臂长1米的130WLED灯，路口为3*156W的LED三火路口灯；6、宜章府前街、文明路、民主西路路灯更换工程，府前街为6米高中国结庭院灯，文明路城区段为老灯改造，民主西路为移换34杆老路灯；7、民主东路华灯安装工程；8、宜章县城区21条大街小巷路灯改造。质量要求：质量评定等级为优良，综合评分90分以上。第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页工期要求：计划工期135天2）、工程地点：宜章县县城3）、施工内容：照明工程、电源及供电系统、照明灯具的布置及路灯杆的安装、照明电缆及敷设、防雷与接地、室外箱式变电站、节能。4）、专业工程的特点：本专业工程自身特点是专业性强，随着社会的发展和科技的进步而不断发展和进步。电气专业按工艺不同的种类，采用不同的动力系统。本专业的工程照明电源由附近10千伏高压进线经箱变内变压器供电。5）、本路灯改造工程中电气部分包括接地装置、电气配管、电缆敷设（管内穿线）均为隐蔽工程，工程具有隐蔽性的特点，因此必须在隐蔽前按设计与规范要求进行检查验收。电气部分所用设备材料中包括电缆、电线、变压器均需对其绝缘电阻进行测试，对接地装置的接地电阻进行测试，其测试值必须符合设计要求，且必须真实可靠故此工程具有严密性，如达不到要求的必须整改直至到合格。建设单位：宜章县城镇管理局设计单位：郴州市市政设计研究院监理单位：郴州市民众城建监理有限责任公司施工单位：湖南宏志建筑工程有限公司第5页共57页第4页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共57页二、设计要求及说明2.1照明指标机动车道照度不低于30LX,本次设计：33.8LX;人行道平均照度不低于15LX,本次设计:16.9LX;道路交叉平均照度不低于30LX,本次设计：52LX；照度均匀度不小于0.4，本次设计：0.4；环境比不小于0.5，本次设计：0.5；照明功率密度值为0.76/m2。2.2供电2.2.1本道路照明工程负荷等级3级。由附近10千伏高压进线经箱变内变压器供电。箱变具体位置根据现场情况定，但应尽量布置在设计桩号人行道上，路灯平面布置图的箱变位置仅供参考。2.2.2照明回路采用三相五线供电方式各回路各相负荷应均衡搭接，尽量使三相负荷平衡。2.3配电线路2.3.1路灯供电线路采用VV导线穿Ф110PVC-C管，埋设于人行道下，埋深不小于0.7M。管线穿越横道时应采用Ф110镀锌钢管，并在其两端设接线井。本设计照明线路允许电压损失为不大于5%。2.4照明控制采用手动（检修）、经纬仪控制、远程遥控遥...
