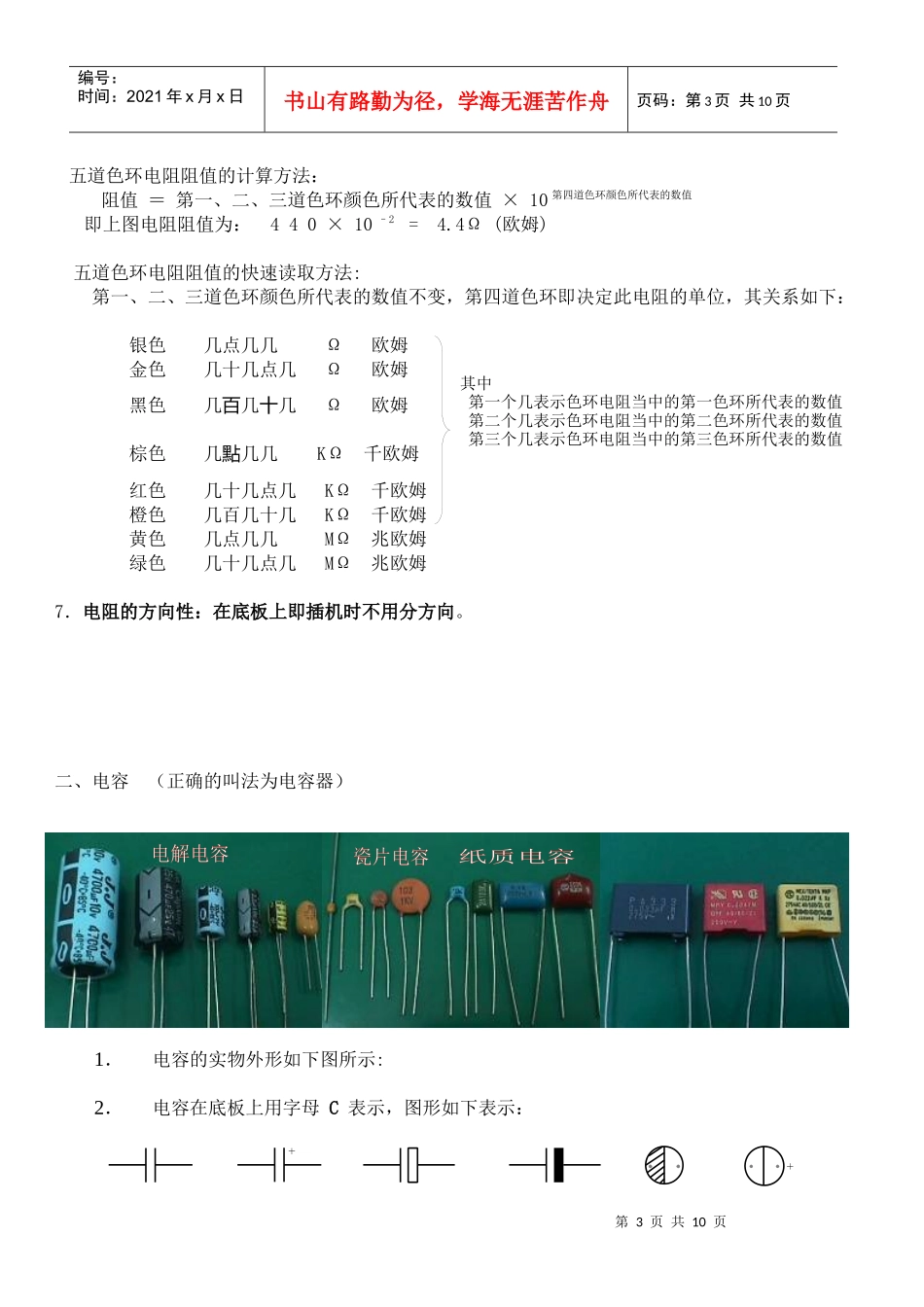

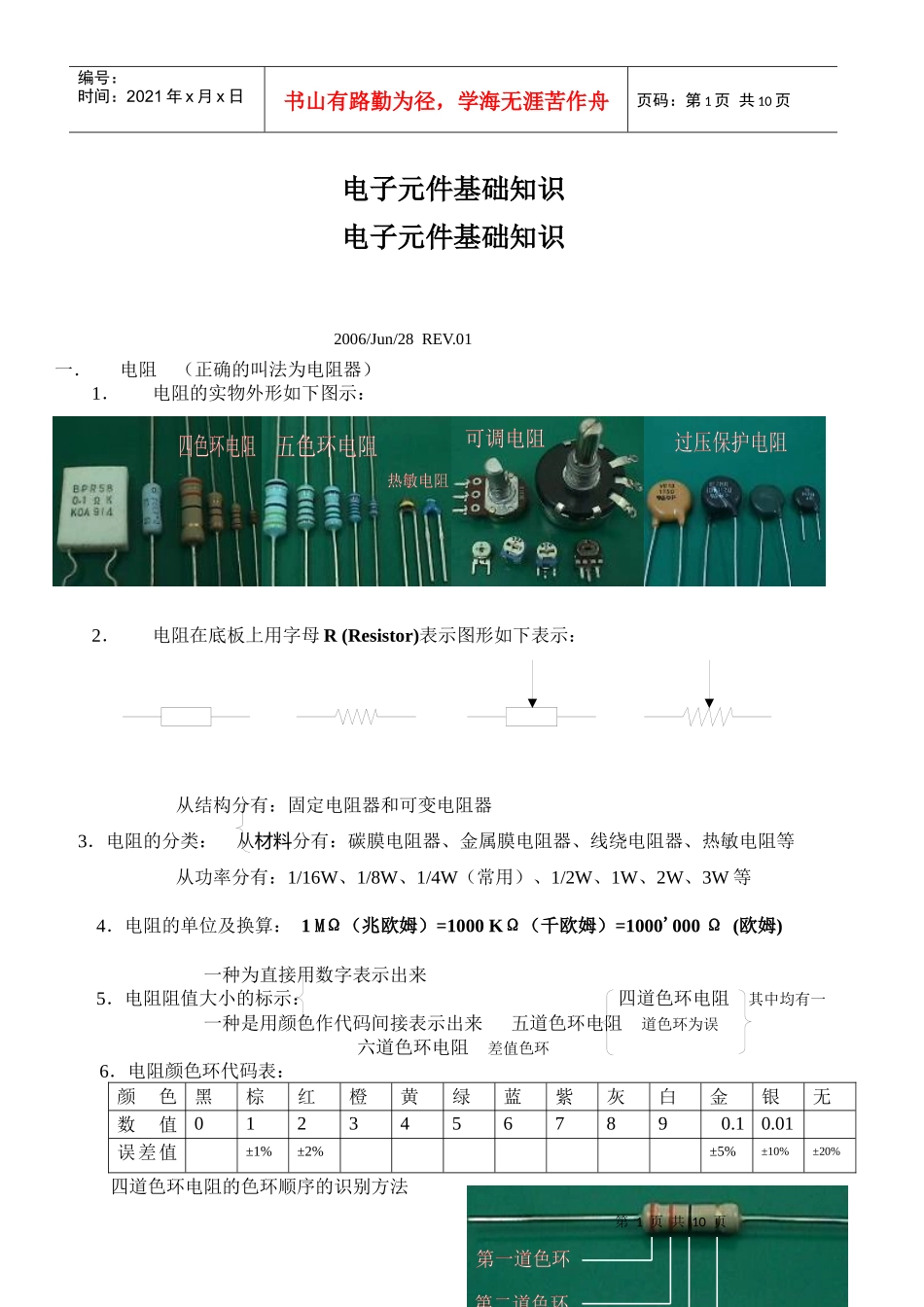

电子元件基础知识1_第1页
1/10

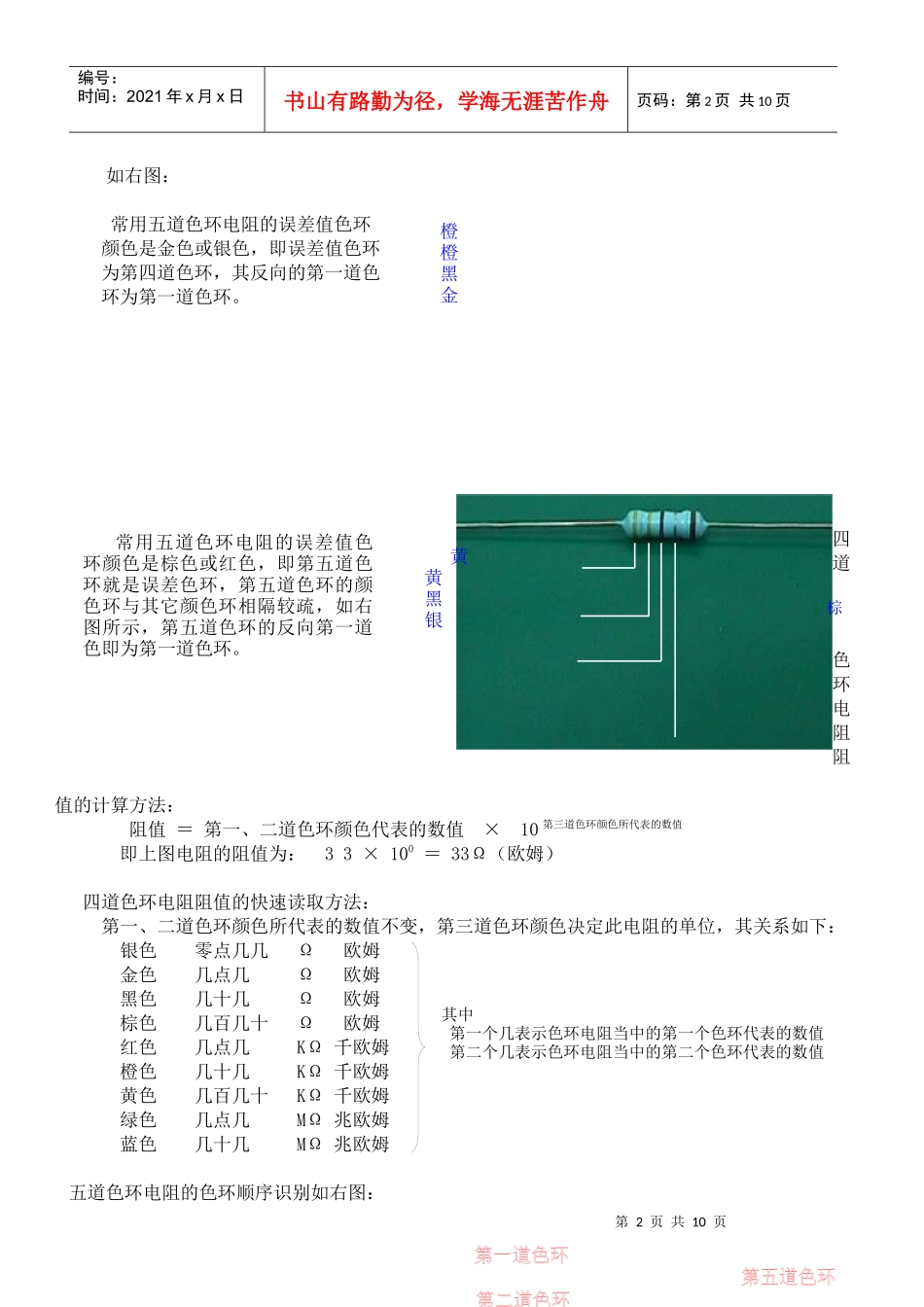

电子元件基础知识1_第2页
2/10
电子元件基础知识1_第3页
3/10
第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页电子元件基础知识电子元件基础知识2006/Jun/28REV.01一.电阻(正确的叫法为电阻器)1.电阻的实物外形如下图示:2.电阻在底板上用字母R(Resistor)表示图形如下表示:从结构分有:固定电阻器和可变电阻器3.电阻的分类:从材料分有:碳膜电阻器、金属膜电阻器、线绕电阻器、热敏电阻等从功率分有:1/16W、1/8W、1/4W(常用)、1/2W、1W、2W、3W等4.电阻的单位及换算:1MΩ(兆欧姆)=1000KΩ(千欧姆)=1000'000Ω(欧姆)一种为直接用数字表示出来5.电阻阻值大小的标示:四道色环电阻其中均有一一种是用颜色作代码间接表示出来五道色环电阻道色环为误六道色环电阻差值色环6.电阻颜色环代码表:颜色黑棕红橙黄绿蓝紫灰白金银无数值01234567890.10.01误差值±1%±2%±5%±10%±20%四道色环电阻的色环顺序的识别方法橙橙黑金第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页如右图:常用五道色环电阻的误差值色环颜色是金色或银色,即误差值色环为第四道色环,其反向的第一道色环为第一道色环。四道色环电阻阻值的计算方法:阻值=第一、二道色环颜色代表的数值×10第三道色环颜色所代表的数值即上图电阻的阻值为:33×100=33Ω(欧姆)四道色环电阻阻值的快速读取方法:第一、二道色环颜色所代表的数值不变,第三道色环颜色决定此电阻的单位,其关系如下:银色零点几几Ω欧姆金色几点几Ω欧姆黑色几十几Ω欧姆棕色几百几十Ω欧姆红色几点几KΩ千欧姆橙色几十几KΩ千欧姆黄色几百几十KΩ千欧姆绿色几点几MΩ兆欧姆蓝色几十几MΩ兆欧姆五道色环电阻的色环顺序识别如右图:其中第一个几表示色环电阻当中的第一个色环代表的数值第二个几表示色环电阻当中的第二个色环代表的数值黄黄黑银棕常用五道色环电阻的误差值色环颜色是棕色或红色,即第五道色环就是误差色环,第五道色环的颜色环与其它颜色环相隔较疏,如右图所示,第五道色环的反向第一道色即为第一道色环。第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页五道色环电阻阻值的计算方法:阻值=第一、二、三道色环颜色所代表的数值×10第四道色环颜色所代表的数值即上图电阻阻值为:440×10–2=4.4Ω(欧姆)五道色环电阻阻值的快速读取方法:第一、二、三道色环颜色所代表的数值不变,第四道色环即决定此电阻的单位,其关系如下:银色几点几几Ω欧姆金色几十几点几Ω欧姆黑色几百几十几Ω欧姆棕色几點几几KΩ千欧姆红色几十几点几KΩ千欧姆橙色几百几十几KΩ千欧姆黄色几点几几MΩ兆欧姆绿色几十几点几MΩ兆欧姆7.电阻的方向性:在底板上即插机时不用分方向。二、电容(正确的叫法为电容器)1.电容的实物外形如下图所示:2.电容在底板上用字母C表示,图形如下表示:其中第一个几表示色环电阻当中的第一色环所代表的数值第二个几表示色环电阻当中的第二色环所代表的数值第三个几表示色环电阻当中的第三色环所代表的数值从构造上分有:第4页共10页第3页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共10页从结构上分有:固定电容和可调电容3.电容的分类有极性电容:电解电容、钽电容等无极性电容:云母电容、纸质电容、瓷片电容(扁仔)4.电容的标称有容量和耐压之分电容容量的单位及换算:1F(法拉)=106uF(微法)=1012pF(皮法)一种用数字直接标示出来5.电容容量的标示一种用色环作代码接表示出来(其原理和色环电阻识别一样)用数字直接标示方法如下图:100uF/25V47uF/25V0.01uF0.01uF/1KV0.022uF/250V上图扁仔的标示是用103来表示的其算法如下:10×103=0.01uF=10000pF另电容的耐压表示此电容只能在其标称的电压范围内使用,如超过使用电压范围否则会损坏炸裂或失效。6.电容的方向性:在底板上即插机时有极性电容要分方向,无极性电容不用分方向。详见附图。三、晶体管(一)、晶体二极管1.晶体二极管的实物外形如下图:第5页共10页第4页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦...
