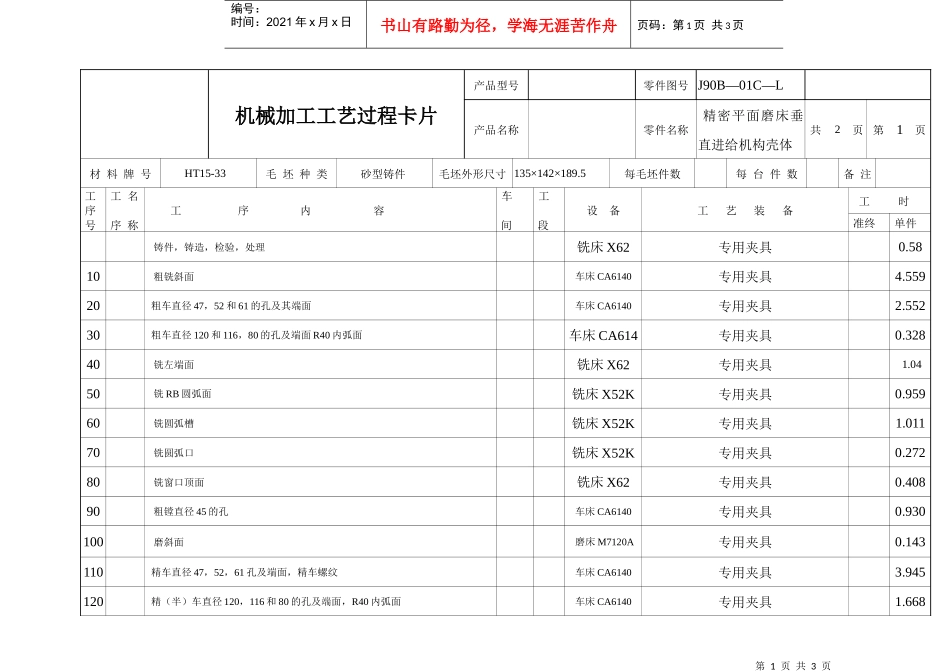

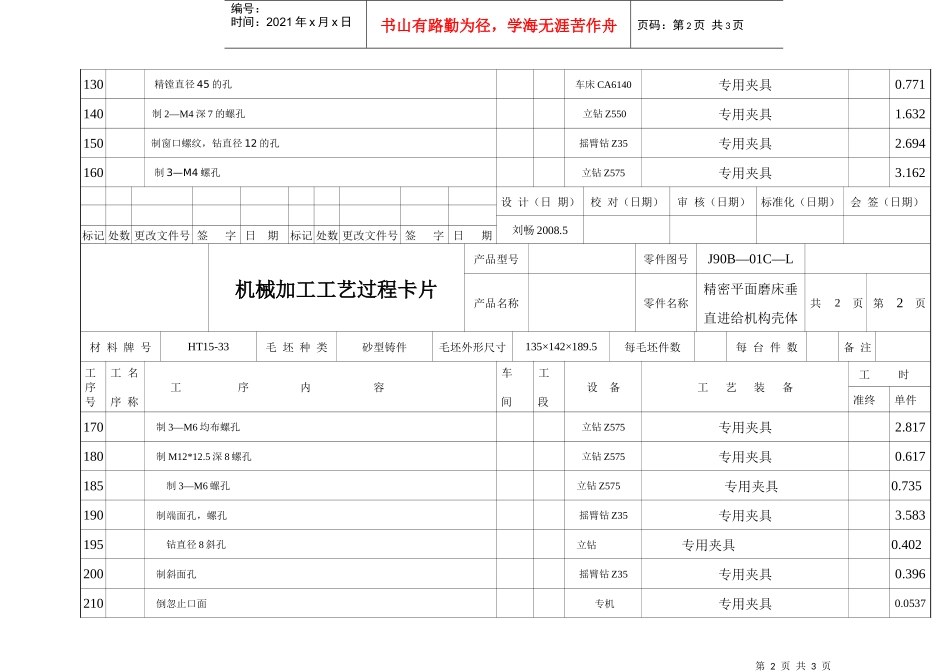

第1页共3页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共3页机械加工工艺过程卡片产品型号零件图号J90B—01C—L产品名称零件名称精密平面磨床垂直进给机构壳体共2页第1页材料牌号HT15-33毛坯种类砂型铸件毛坯外形尺寸135×142×189.5每毛坯件数每台件数备注工序号工名序称工序内容车间工段设备工艺装备工时准终单件铸件,铸造,检验,处理铣床X62专用夹具0.5810粗铣斜面车床CA6140专用夹具4.55920粗车直径47,52和61的孔及其端面车床CA6140专用夹具2.55230粗车直径120和116,80的孔及端面R40内弧面车床CA614专用夹具0.32840铣左端面铣床X62专用夹具1.0450铣RB圆弧面铣床X52K专用夹具0.95960铣圆弧槽铣床X52K专用夹具1.01170铣圆弧口铣床X52K专用夹具0.27280铣窗口顶面铣床X62专用夹具0.40890粗镗直径45的孔车床CA6140专用夹具0.930100磨斜面磨床M7120A专用夹具0.143110精车直径47,52,61孔及端面,精车螺纹车床CA6140专用夹具3.945120精(半)车直径120,116和80的孔及端面,R40内弧面车床CA6140专用夹具1.668第2页共3页第1页共3页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共3页130精镗直径45的孔车床CA6140专用夹具0.771140制2—M4深7的螺孔立钻Z550专用夹具1.632150制窗口螺纹,钻直径12的孔摇臂钻Z35专用夹具2.694160制3—M4螺孔立钻Z575专用夹具3.162设计(日期)校对(日期)审核(日期)标准化(日期)会签(日期)刘畅2008.5标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工艺过程卡片产品型号零件图号J90B—01C—L产品名称零件名称精密平面磨床垂直进给机构壳体共2页第2页材料牌号HT15-33毛坯种类砂型铸件毛坯外形尺寸135×142×189.5每毛坯件数每台件数备注工序号工名序称工序内容车间工段设备工艺装备工时准终单件170制3—M6均布螺孔立钻Z575专用夹具2.817180制M12*12.5深8螺孔立钻Z575专用夹具0.617185制3—M6螺孔立钻Z575专用夹具0.735190制端面孔,螺孔摇臂钻Z35专用夹具3.583195钻直径8斜孔立钻专用夹具0.402200制斜面孔摇臂钻Z35专用夹具0.396210倒忽止口面专机专用夹具0.0537第3页共3页第2页共3页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共3页215打件号专机专用夹具220检查设计(日期)校对(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签日期
