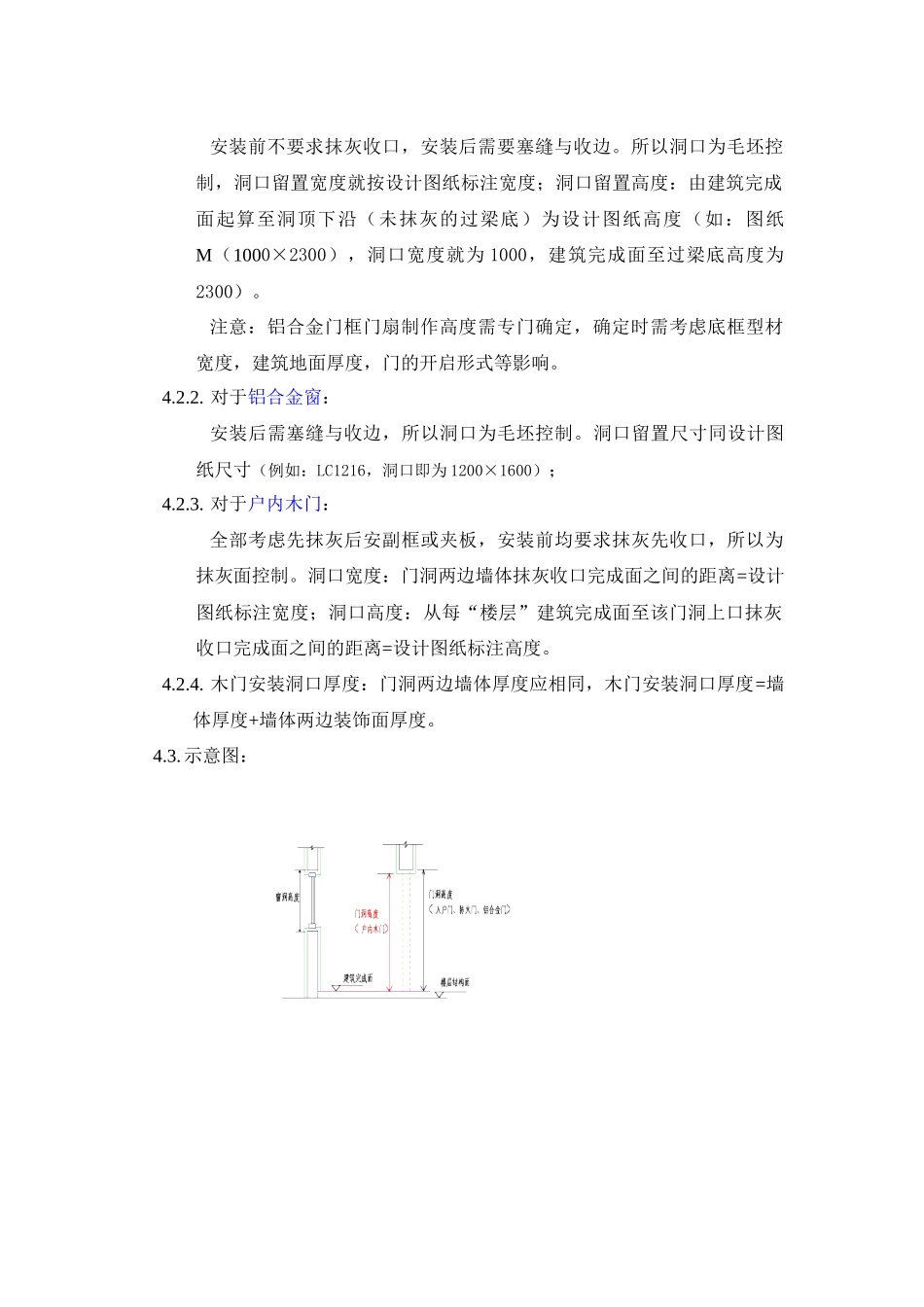

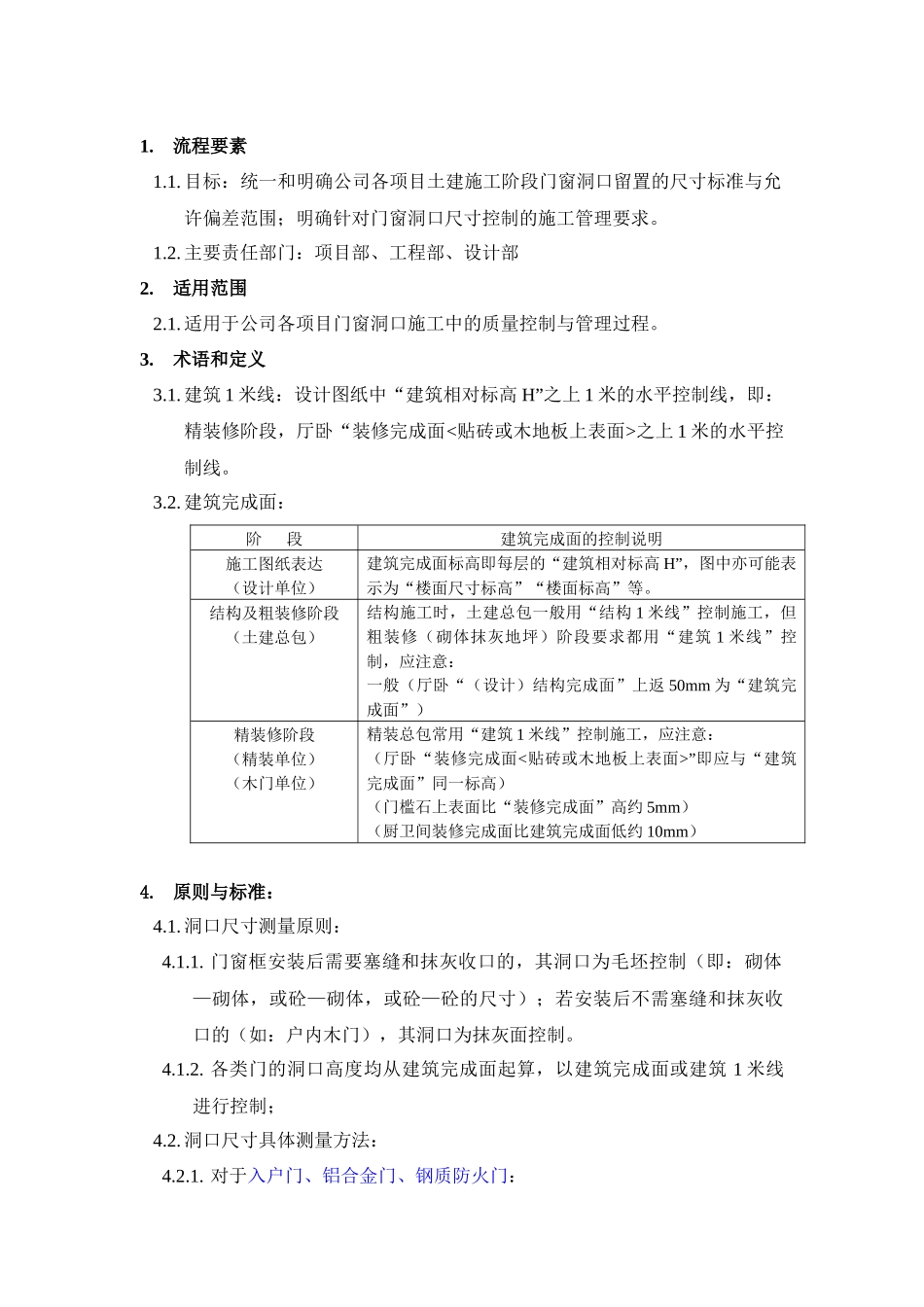

1.流程要素1.1.目标：统一和明确公司各项目土建施工阶段门窗洞口留置的尺寸标准与允许偏差范围；明确针对门窗洞口尺寸控制的施工管理要求。1.2.主要责任部门：项目部、工程部、设计部2.适用范围2.1.适用于公司各项目门窗洞口施工中的质量控制与管理过程。3.术语和定义3.1.建筑1米线：设计图纸中“建筑相对标高H”之上1米的水平控制线，即：精装修阶段，厅卧“装修完成面<贴砖或木地板上表面>之上1米的水平控制线。3.2.建筑完成面：阶段建筑完成面的控制说明施工图纸表达（设计单位）建筑完成面标高即每层的“建筑相对标高H”，图中亦可能表示为“楼面尺寸标高”“楼面标高”等。结构及粗装修阶段（土建总包）结构施工时，土建总包一般用“结构1米线”控制施工，但粗装修（砌体抹灰地坪）阶段要求都用“建筑1米线”控制，应注意：一般（厅卧“（设计）结构完成面”上返50mm为“建筑完成面”）精装修阶段（精装单位）（木门单位）精装总包常用“建筑1米线”控制施工，应注意：（厅卧“装修完成面<贴砖或木地板上表面>”即应与“建筑完成面”同一标高）（门槛石上表面比“装修完成面”高约5mm）（厨卫间装修完成面比建筑完成面低约10mm）4.原则与标准：4.1.洞口尺寸测量原则：4.1.1.门窗框安装后需要塞缝和抹灰收口的，其洞口为毛坯控制（即：砌体—砌体，或砼—砌体，或砼—砼的尺寸）；若安装后不需塞缝和抹灰收口的（如：户内木门），其洞口为抹灰面控制。4.1.2.各类门的洞口高度均从建筑完成面起算，以建筑完成面或建筑1米线进行控制；4.2.洞口尺寸具体测量方法：4.2.1.对于入户门、铝合金门、钢质防火门：安装前不要求抹灰收口，安装后需要塞缝与收边。所以洞口为毛坯控制，洞口留置宽度就按设计图纸标注宽度；洞口留置高度：由建筑完成面起算至洞顶下沿（未抹灰的过梁底）为设计图纸高度（如：图纸M（1000×2300），洞口宽度就为1000，建筑完成面至过梁底高度为2300）。注意：铝合金门框门扇制作高度需专门确定，确定时需考虑底框型材宽度，建筑地面厚度，门的开启形式等影响。4.2.2.对于铝合金窗：安装后需塞缝与收边，所以洞口为毛坯控制。洞口留置尺寸同设计图纸尺寸（例如：LC1216，洞口即为1200×1600）；4.2.3.对于户内木门：全部考虑先抹灰后安副框或夹板，安装前均要求抹灰先收口，所以为抹灰面控制。洞口宽度：门洞两边墙体抹灰收口完成面之间的距离=设计图纸标注宽度；洞口高度：从每“楼层”建筑完成面至该门洞上口抹灰收口完成面之间的距离=设计图纸标注高度。4.2.4.木门安装洞口厚度：门洞两边墙体厚度应相同，木门安装洞口厚度=墙体厚度+墙体两边装饰面厚度。4.3.示意图：4.4.木门、入户门洞口标准化（此为暂定，目前各项目仍按设计大小，今后在进行门设计时尽量按此要求统一）：名称门洞设计宽度门洞设计高度备注普通住宅入户门1000/12002300当门洞宽取1300时，应做子母门（霍曼门1300子母门为非标门）TH别墅类住宅入户门1200/15002400厅室门9002200厨卫工人房8002200卫生间紧张时可取750宽阳台单开门（铝合金）800≥2100高度依立面需要防火门————防火门的设计宽度及高度应保证：门框安装后的净宽度和高度符合国家强制性条文规定4.5.木门安装洞口高度允许偏差：A、标准尺寸：入户木门安装洞口高度全为2300±5，户内木门安装洞门高度全为2200±5。B、非标尺寸（设计必须才用）：当设计高度为H时，木门安装洞口高度为H±5mm。4.6.木门安装洞口宽度允许偏差：A、设计宽度为B时，木门安装洞口宽度为B±5mm；B、如施工图中某门无门垛，则土建和精装单位均有责任提出增加门垛（60mm宽，方便木门装贴脸线或其它门抹灰收口，加门垛的工程量签证确认）。4.7.木门安装洞口厚度标准及允许偏差：门类型木门安装洞口厚度及允许偏差入户门受外墙装饰影响较大，由各项目现场明确或现场测量户内门两边墙厚100（200），且两面均为涂料130±5（230±5）mm户内门两边墙厚100（200），一面涂料，一面贴砖145±5（245±5）mm户内门两边墙厚100（200），两面均为贴砖160±5（260±5）mm5.职责5.1.项目部5.1.1.向施工单位（包括土建总包、门窗专业分包、精装修总包）贯彻落实本指引...
