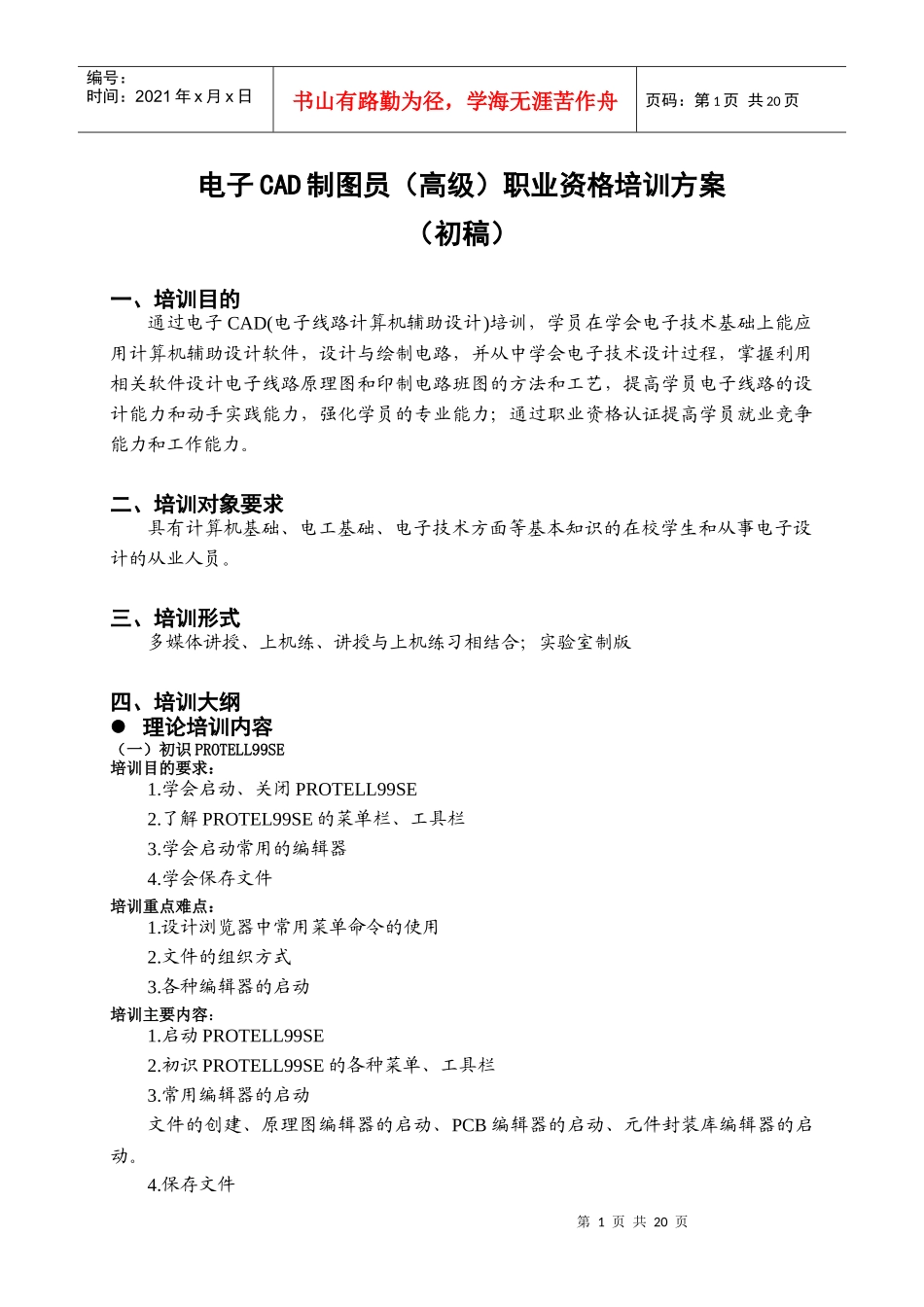

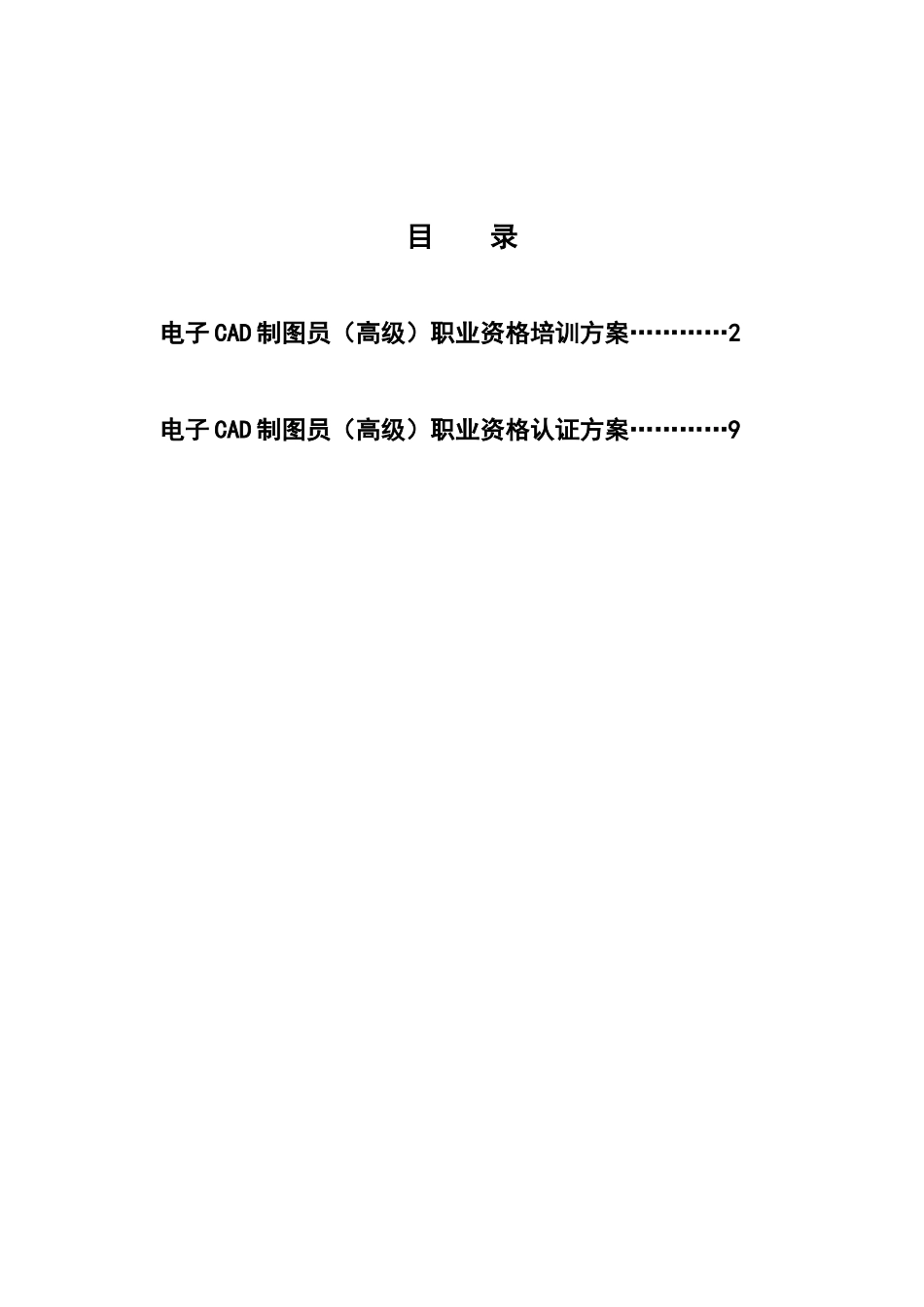

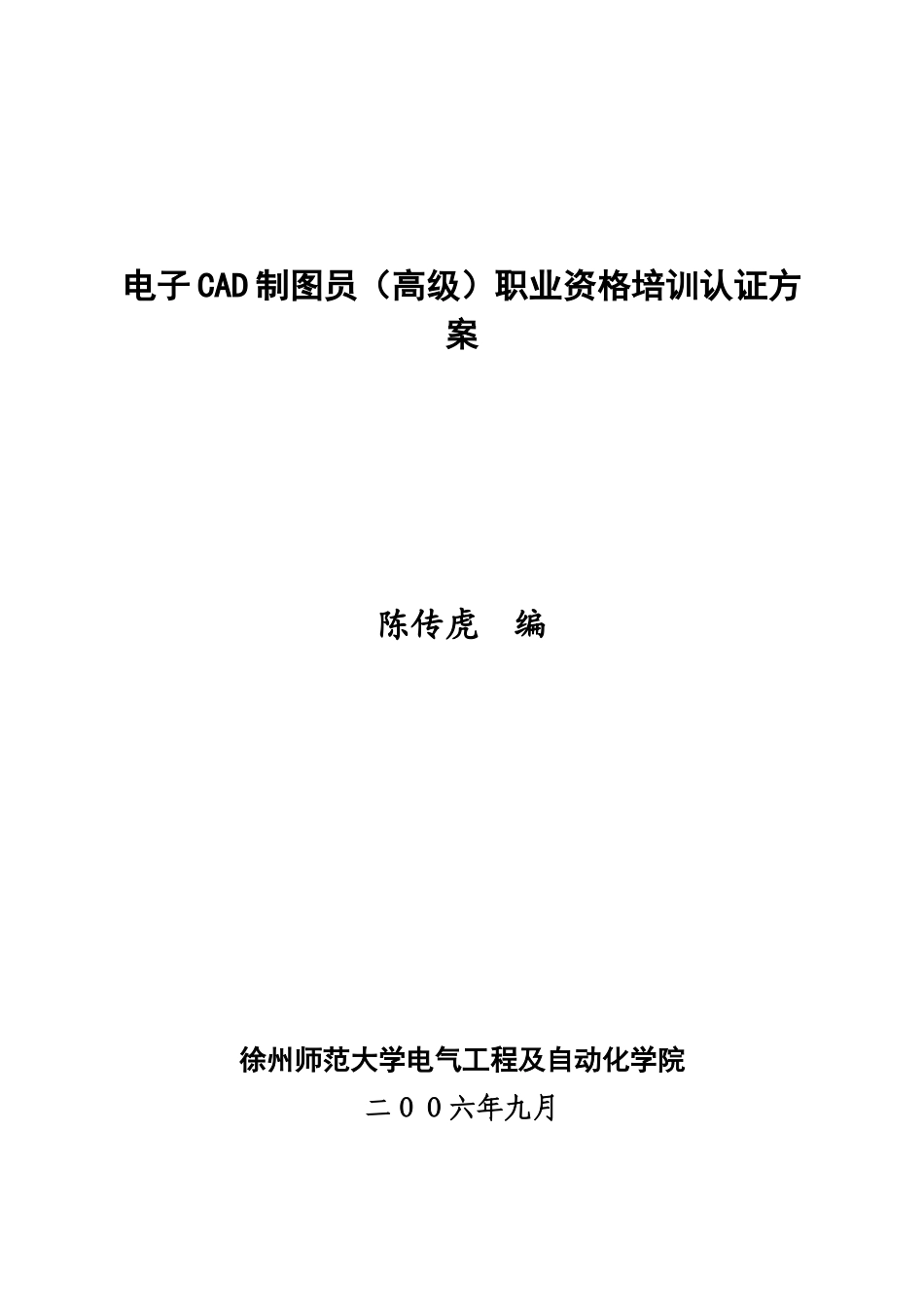

电子CAD制图员（高级）职业资格培训认证方案陈传虎编徐州师范大学电气工程及自动化学院二００六年九月目录电子CAD制图员（高级）职业资格培训方案…………2电子CAD制图员（高级）职业资格认证方案…………9第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页电子CAD制图员（高级）职业资格培训方案（初稿）一、培训目的通过电子CAD(电子线路计算机辅助设计)培训，学员在学会电子技术基础上能应用计算机辅助设计软件，设计与绘制电路，并从中学会电子技术设计过程，掌握利用相关软件设计电子线路原理图和印制电路班图的方法和工艺，提高学员电子线路的设计能力和动手实践能力，强化学员的专业能力；通过职业资格认证提高学员就业竞争能力和工作能力。二、培训对象要求具有计算机基础、电工基础、电子技术方面等基本知识的在校学生和从事电子设计的从业人员。三、培训形式多媒体讲授、上机练、讲授与上机练习相结合；实验室制版四、培训大纲理论培训内容（一）初识PROTELL99SE培训目的要求：1.学会启动、关闭PROTELL99SE2.了解PROTEL99SE的菜单栏、工具栏3.学会启动常用的编辑器4.学会保存文件培训重点难点：1.设计浏览器中常用菜单命令的使用2.文件的组织方式3.各种编辑器的启动培训主要内容：1.启动PROTELL99SE2.初识PROTELL99SE的各种菜单、工具栏3.常用编辑器的启动文件的创建、原理图编辑器的启动、PCB编辑器的启动、元件封装库编辑器的启动。4.保存文件第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页（二）原理图编辑器功能介绍培训目的要求：1.学会原理图窗口的管理2.学会原理图编辑器工具栏的管理3.掌握原理图编辑器画面的管理4.掌握打印输出培训重点难点：重点：原理图编辑器的各种基本功能、窗口的运用、工具栏的打开和关闭、画面的管理难点：学会如何运用原理图管理窗口。培训主要内容：1.原理图窗口管理查找元件、查看原理图设计图件2.原理图编辑器工具栏的管理3.原理图编辑器画面的管理画面的移动、放大缩小、选区、刷新。4.打印输出设置（三）原理图设计培训目的要求：1.了解原理图设计的基本流程2.学会新建原理图文件3.学会工作环境的设置4.学会图纸外观的定义5.学会载入原理图库6.学会原理图布线培训重点难点：重点：原理图设计的基本流程，原理图编辑器参数的设置，原理图库的载入，元件的查找，布线难点：了解原理图设计的基本流程，布线的一般技巧。培训主要内容：1.设计原理图的基本流程2.新建原理图文件3.工作环境参数的设置图纸的外观，栅格的设置，图纸自定义4.原理图库的载入5.放置元件利用菜单放，利用快捷健放，利用符号浏览栏放，元件的调整、删除、旋转、复制。第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页6.原理图布线7.原理图设计技巧元件放置的技巧、走线的技巧（四）制作原理图符号培训目的要求：1.学会创建一个原理图库文件2.学会绘图工具栏各种工具的使用3.学会制作一个原理图符号培训重点难点：重点：原理图库编辑器管理窗口的使用、绘图工具栏的使用和原理图符号的绘制。难点：如果正确、快捷地绘制一个有效的原理图符号培训主要内容：1.创建一个原理图库文件2.原理图库编辑器管理窗口3.绘图工具栏直线工具，贝塞尔曲线，绘制椭圆弧，绘制多边形，文字注释，创建文件，绘制矩形，粘贴图片，元件引脚的放置。4.制作原理图符号5.实例制作（五）原理图编辑器报表文件培训目的与要求：1.学会电气法则测试电路2.学会创建元件报表清单3.掌握网络表的创建方法4.学会元件自动编号报表文件培训重点难点：重点：掌握ERC电气法则校验，生成元件报表清单，生成网络表文件难点：如何运用ERC电气法则设计校验功能对原理图设计进行检查。如何正确解读网络表文件。培训主要内容：1.电气法则测试电气法则测试，使用NOERC符号2.创建元件报表清单3.创建网络表文件网络表文件内部结构解析。4.生成元件自动编号报表文件（六）PCB编辑器的运用培训目的要求：第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径...
