交流电动机维护检修作业指导VIP免费

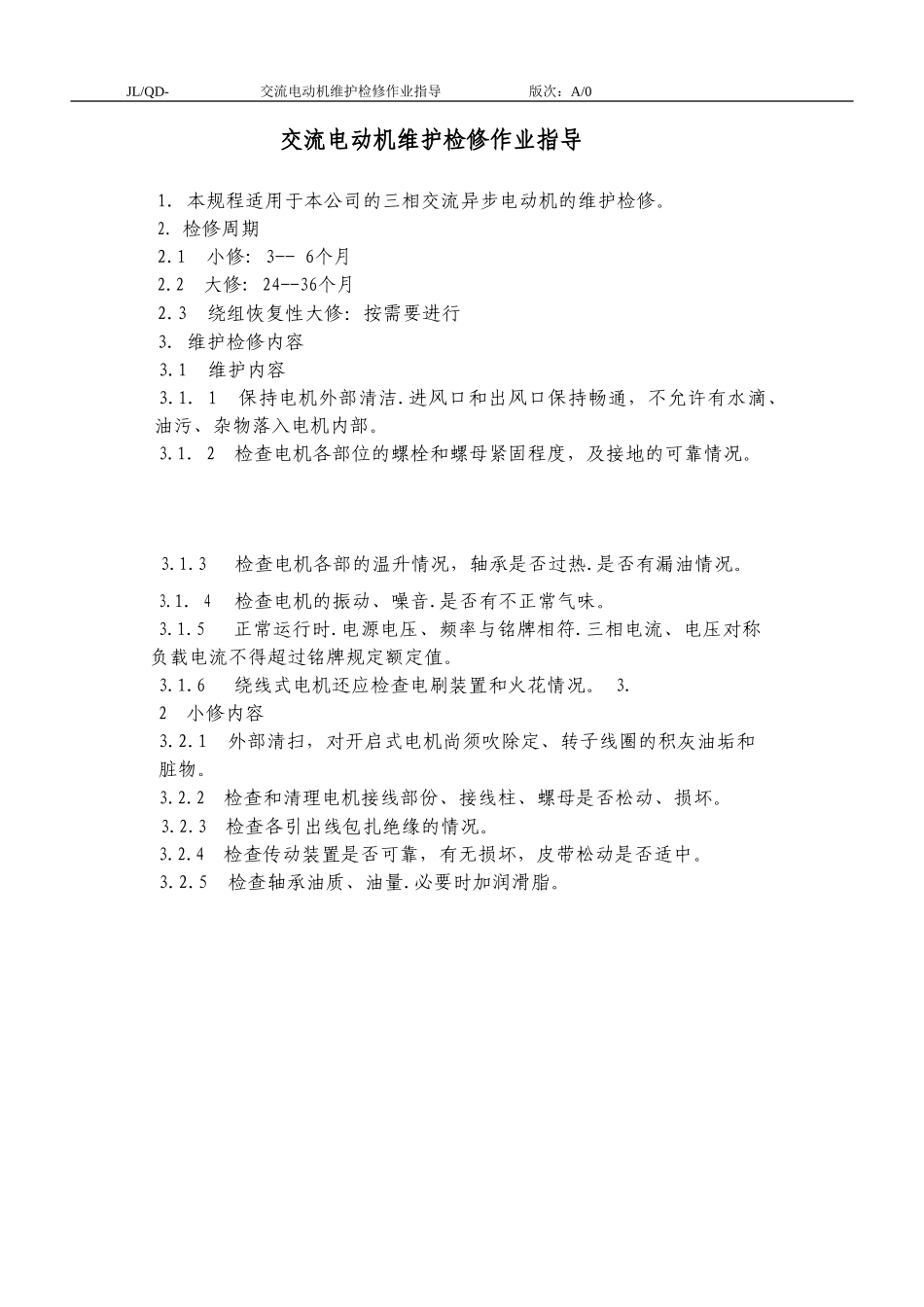

交流电动机维护检修作业指导_第1页
1/10
交流电动机维护检修作业指导_第2页
2/10

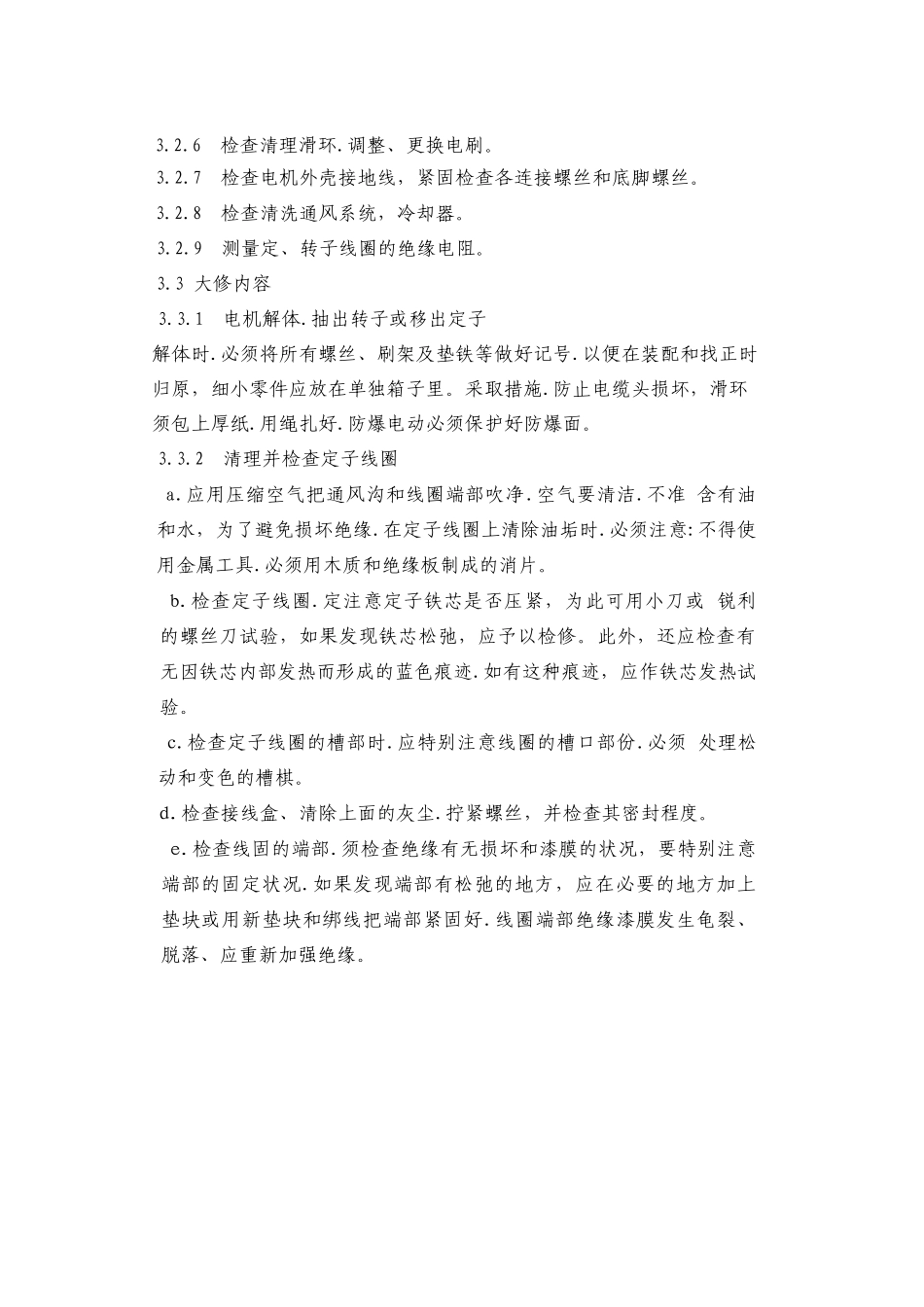

交流电动机维护检修作业指导_第3页
3/10
JL/QD-交流电动机维护检修作业指导版次:A/0交流电动机维护检修作业指导1.本规程适用于本公司的三相交流异步电动机的维护检修。2.检修周期2.1小修:3--6个月2.2大修:24--36个月2.3绕组恢复性大修:按需要进行3.维护检修内容3.1维护内容3.1.1保持电机外部清洁.进风口和出风口保持畅通,不允许有水滴、油污、杂物落入电机内部。3.1.2检查电机各部位的螺栓和螺母紧固程度,及接地的可靠情况。3.1.3检查电机各部的温升情况,轴承是否过热.是否有漏油情况。3.1.4检查电机的振动、噪音.是否有不正常气味。3.1.5正常运行时.电源电压、频率与铭牌相符.三相电流、电压对称负载电流不得超过铭牌规定额定值。3.1.6绕线式电机还应检查电刷装置和火花情况。3.2小修内容3.2.1外部清扫,对开启式电机尚须吹除定、转子线圈的积灰油垢和脏物。3.2.2检查和清理电机接线部份、接线柱、螺母是否松动、损坏。3.2.3检查各引出线包扎绝缘的情况。3.2.4检查传动装置是否可靠,有无损坏,皮带松动是否适中。3.2.5检查轴承油质、油量.必要时加润滑脂。JL/QD-交流电动机维护检修作业指导版次:A/03.2.6检查清理滑环.调整、更换电刷。3.2.7检查电机外壳接地线,紧固检查各连接螺丝和底脚螺丝。3.2.8检查清洗通风系统,冷却器。3.2.9测量定、转子线圈的绝缘电阻。3.3大修内容3.3.1电机解体.抽出转子或移出定子解体时.必须将所有螺丝、刷架及垫铁等做好记号.以便在装配和找正时归原,细小零件应放在单独箱子里。采取措施.防止电缆头损坏,滑环须包上厚纸.用绳扎好.防爆电动必须保护好防爆面。3.3.2清理并检查定子线圈a.应用压缩空气把通风沟和线圈端部吹净.空气要清洁.不准含有油和水,为了避免损坏绝缘.在定子线圈上清除油垢时.必须注意:不得使用金属工具.必须用木质和绝缘板制成的消片。b.检查定子线圈.定注意定子铁芯是否压紧,为此可用小刀或锐利的螺丝刀试验,如果发现铁芯松弛,应予以检修。此外,还应检查有无因铁芯内部发热而形成的蓝色痕迹.如有这种痕迹,应作铁芯发热试验。c.检查定子线圈的槽部时.应特别注意线圈的槽口部份.必须处理松动和变色的槽棋。d.检查接线盒、清除上面的灰尘.拧紧螺丝,并检查其密封程度。e.检查线固的端部.须检查绝缘有无损坏和漆膜的状况,要特别注意端部的固定状况.如果发现端部有松弛的地方,应在必要的地方加上垫块或用新垫块和绑线把端部紧固好.线圈端部绝缘漆膜发生龟裂、脱落、应重新加强绝缘。JL/QD-交流电动机维护检修作业指导版次:A/0f.在抽出转子以后.与盖好端盖之前,必须对定子进行仔细检查.特别注意电动机内是否留下杂物,检查前后必须用摇表测量定子线圈的绝缘电阻与直流电阻。3.3.3转子的检修a.用压缩空气将转子吹净。b.检查线圈、线棒和接头焊接情况。c.检查并处理已松弛和损坏的铝条。d.检查风扇本身及其固定情况。e.检查滑环情况,滑环表面不平整度超过0.5mm应进行光刀,粗糙度应大子1.6。f.检查转子线圈和绑线的绝缘状况,必要时加强绝缘。g.测定轴承座与地之间的绝缘。h.测电刷与滑环应吻合.电刷主刷握间应有O.1——O.2mm间隙.电刷的铜辫与刷架应连接良好,各刷握下延边缘与滑环距离应为2.——3mm.电刷在滑环上的压力应调到不发生火花的最低压力.一般为O.2——0.3kg/cm2各电刷的压力不得相差10%.刷架与模杆应紧固。绝缘衬管绝缘垫与滑环应清洁,不破损,并测量刷架绝缘电阻值。3.3.4受潮的电动机应进行干燥处理。3.3.5电动机分解后,轴承应用煤油或汽油洗净.测定轴承间隙,超过允许值时应更换轴承,或重新浇铸轴瓦。3.3.6防爆面的检查,是否有裂纹、磨损等.如有应予修复。3.3.7检修电机时,应对空气导管和风门都进行检查,并消除泄漏的地方,必要时,空气导管应重新涂漆,空气过滤器上的积灰和污垢,应加以消除。3.3.8检修冷却系统时,必须同时检查测温,风扇及其它附属装置。JL/QD-交流电动机维护检修作业指导版次:A/04.1.5做解体之前的绝缘电阻测量。4.1.6绕组大修的还应做绕组拆除之前,当中的原始记录数据.准备专用工具和绝缘材料及导线。4.2检修注意事项3.3.9电机检修完毕后,按规程做好试验。3.4绕组恢复大修内容:电动机的定子或转子绕组烧毁.及...
