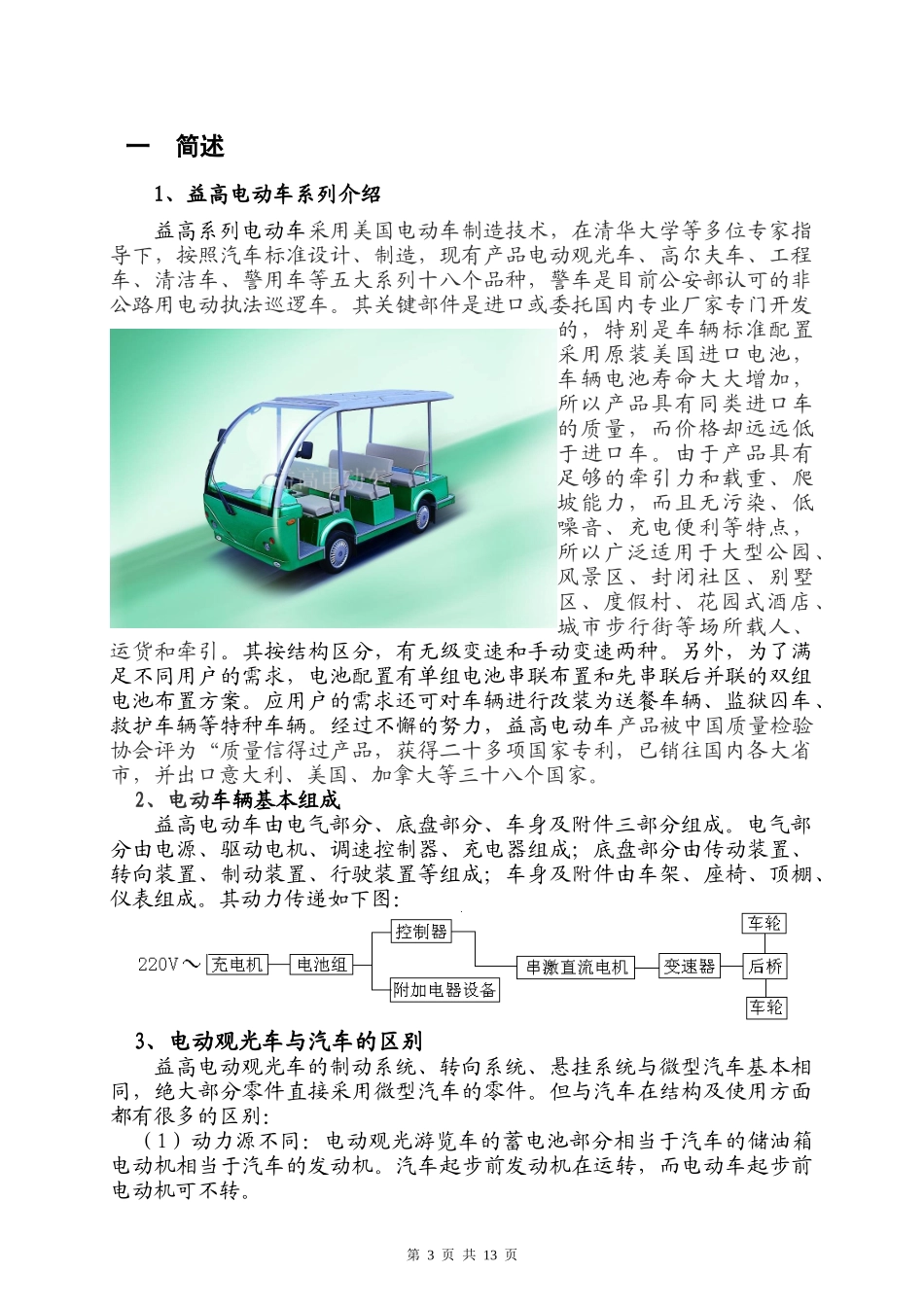

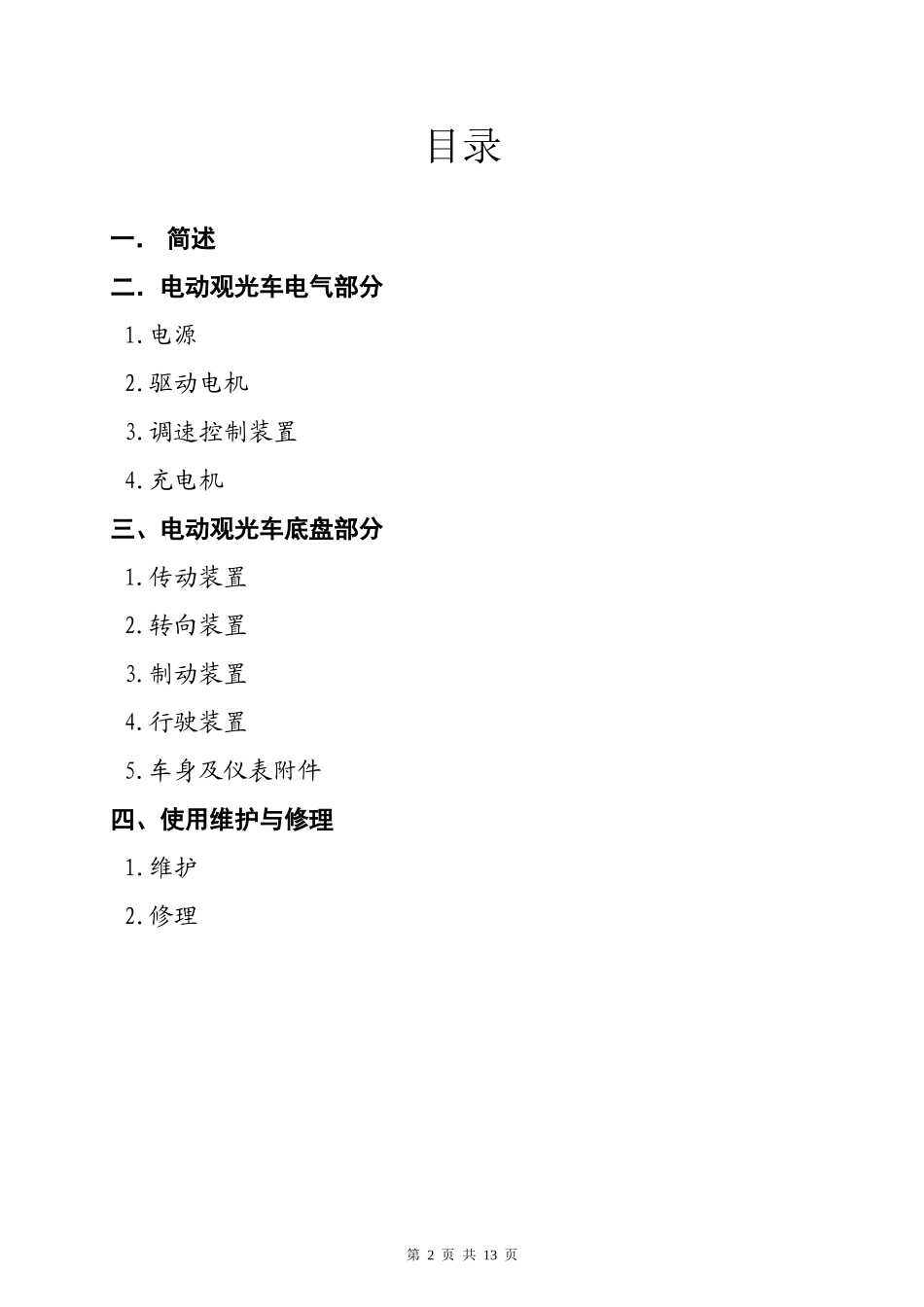

苏州益高电动车使用维修指南第1页共13页目录一．简述二．电动观光车电气部分1.电源2.驱动电机3.调速控制装置4.充电机三、电动观光车底盘部分1.传动装置2.转向装置3.制动装置4.行驶装置5.车身及仪表附件四、使用维护与修理1.维护2.修理第2页共13页一简述1、益高电动车系列介绍益高系列电动车采用美国电动车制造技术，在清华大学等多位专家指导下，按照汽车标准设计、制造，现有产品电动观光车、高尔夫车、工程车、清洁车、警用车等五大系列十八个品种，警车是目前公安部认可的非公路用电动执法巡逻车。其关键部件是进口或委托国内专业厂家专门开发的，特别是车辆标准配置采用原装美国进口电池，车辆电池寿命大大增加，所以产品具有同类进口车的质量，而价格却远远低于进口车。由于产品具有足够的牵引力和载重、爬坡能力，而且无污染、低噪音、充电便利等特点，所以广泛适用于大型公园、风景区、封闭社区、别墅区、度假村、花园式酒店、城市步行街等场所载人、运货和牵引。其按结构区分，有无级变速和手动变速两种。另外，为了满足不同用户的需求，电池配置有单组电池串联布置和先串联后并联的双组电池布置方案。应用户的需求还可对车辆进行改装为送餐车辆、监狱囚车、救护车辆等特种车辆。经过不懈的努力，益高电动车产品被中国质量检验协会评为“质量信得过产品，获得二十多项国家专利，已销往国内各大省市，并出口意大利、美国、加拿大等三十八个国家。2、电动车辆基本组成益高电动车由电气部分、底盘部分、车身及附件三部分组成。电气部分由电源、驱动电机、调速控制器、充电器组成；底盘部分由传动装置、转向装置、制动装置、行驶装置等组成；车身及附件由车架、座椅、顶棚、仪表组成。其动力传递如下图：3、电动观光车与汽车的区别益高电动观光车的制动系统、转向系统、悬挂系统与微型汽车基本相同，绝大部分零件直接采用微型汽车的零件。但与汽车在结构及使用方面都有很多的区别：（1）动力源不同：电动观光游览车的蓄电池部分相当于汽车的储油箱电动机相当于汽车的发动机。汽车起步前发动机在运转，而电动车起步前电动机可不转。第3页共13页（2）操作过程不同：汽车起步先慢松离合器加油门，而电动车完全松离合器慢加“油门”；汽车刹车停止时，必须完全踩下离合器或空档，（防止发动机熄火），而电动车可以不踩离合不挂空档停车。(3)汽车发动机允许高速空转，电动车不允许空转；电动观光车驾驶简单、手脚配合易掌握。二．电动观光车电气部分1.益高电动车电源（1）益高电动车电源所用电池为原装进口铅酸电池和胶体电池国产电池。益高电动车采用原装美国电池为标配，与同类国产电池具有比能量高、寿命长等优点。（2）铅酸电池组成：正负极板、隔板、电解液、壳体等组成。其主要由铅和铅的氧化物和稀硫酸组成，故称铅酸电池，其工作原理是双硫化反应，化学方程式为：Pb+PbO2+H2SO42PbSO4+2H2O放电过程中，电池内部中电解液硫消耗而生成水，电解液密度减小，充电过程中，电池内部电解液中水被消耗而生成硫酸，故密度大。（3）铅酸蓄电池的性能参数额定容量：指以标称容量1/5电流放电至单格电压1.7伏，电池放电时间与放电电流的乘积。比能量：是指蓄电池输出电能与其总质量的比，反映了同等质量的电池输出电能的能力，比能量越大，车辆行驶里程越长。蓄电池内阻：内阻决定了电池自身的放电能力，其与电解液密度和温度等有关，密度过高过低都会增加其内阻，经过试验表明室温下密度为1.28+0.005g/m3为最佳值。根据不同的车型，单台车辆电池数量也不尽相同，在观光车上使用6v电池、串联而接有48v和72v系统。2．驱动电机电动车辆行驶由电动机驱动后桥而完成，电动机有直流电机、交流电机等类型。直流有刷电动机由磁场线圈、电枢线圈、电刷及刷架组成。磁场线圈通电以后产生磁场，电枢线圈在磁场下受力转动，如果定子线圈和转子线圈串联在一起，即构成串励电机。如果定子线圈和转子线圈并联在一起，即称为并励电机。定子线圈和转子线圈互不相连，定子线圈由另外的电源供电即称为他励电机。益高电动车装用的电机由直流串励电机、直流他励电机、交流电机，一般来说观光车上用直流串励电...
