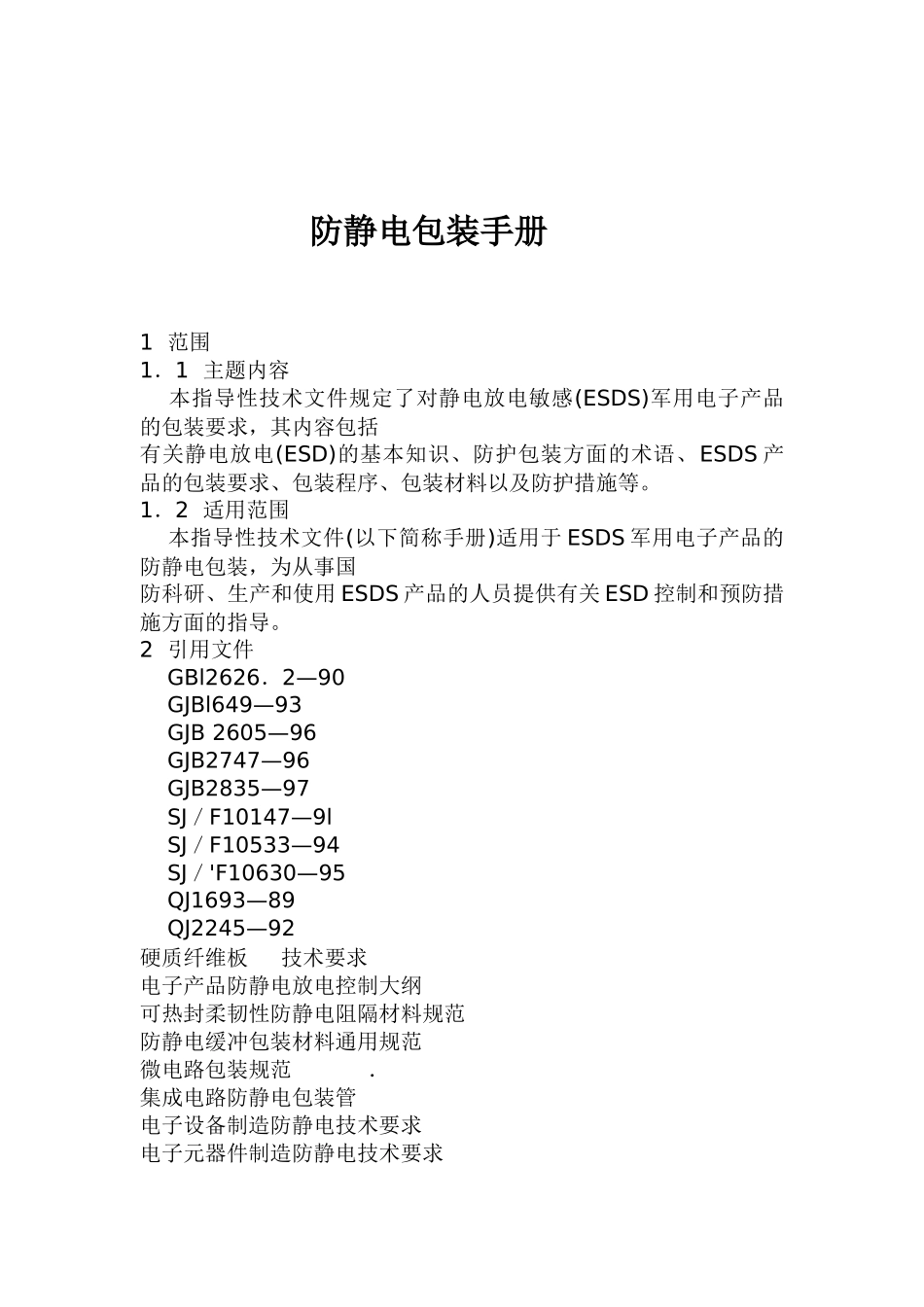

防静电包装手册1范围1．1主题内容本指导性技术文件规定了对静电放电敏感(ESDS)军用电子产品的包装要求，其内容包括有关静电放电(ESD)的基本知识、防护包装方面的术语、ESDS产品的包装要求、包装程序、包装材料以及防护措施等。1．2适用范围本指导性技术文件(以下简称手册)适用于ESDS军用电子产品的防静电包装，为从事国防科研、生产和使用ESDS产品的人员提供有关ESD控制和预防措施方面的指导。2引用文件GBl2626．2—90GJBl649—93GJB2605—96GJB2747—96GJB2835—97SJ／F10147—9lSJ／F10533—94SJ／'F10630—95QJ1693—89QJ2245—92硬质纤维板技术要求电子产品防静电放电控制大纲可热封柔韧性防静电阻隔材料规范防静电缓冲包装材料通用规范微电路包装规范．集成电路防静电包装管电子设备制造防静电技术要求电子元器件制造防静电技术要求第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页电子元器件防静电技术要求电子仪器和设备防静电技术要求3定义3．1静电放电(ESD)electrostaticdischarge(ESD)两个具有不同静电电位的物体，由于直接接触或静电场感应引起的两物体间的静电电荷的转移。3．2静电放电敏感(ESOS)产品electrostaticdischargesensitive(ESDS)items．对ESD损害敏感的零部件或组件。国防科学技术工业委员会1997—05—23发布1997-12-01实施3．3ESD防护材料ESDprotectivematerial通过安全地耗散静电电荷或屏蔽住零部件使其免受外界静电电荷影响等途径，能限制静电电荷聚集的材料。3．4ESD防护包装ESDprotectivepackaging用ESD防护材料使F_SDS产品受ESD损害的可能减至最小的包装。3．5静电安全区staticsafearea能控制人体、导体和非导体材料上静电电荷的区域。3．6工作区；ESD防护工作IXworksite；ESDprotectedarea(EPA)由防静电器材建造和装备起来，供经过培训的人员操作ESDS产品能防ESD损害并作出明显标记的区域。3．7工作台workstation位于工作区中包含操作ESDS产品的桌椅和器材的区域。3．8静电耗散材料staticdissipativematerial能快速耗散其表面或体内静电电荷的材料，它具有介于导体和绝缘体之间的电阻率。3．9导电材料conductivematerial表面或体内导电的材料。这些材料可以是金属或掺有金属粉末、炭粉或其它导电成分的第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页材料，也可以是上述材料通过涂覆、电镀、金属化或者印制工艺处理的材料。3．10摩擦起电效应tirboelectriceffect由摩擦两个物体产生静电电荷的效应。3．11敷形涂覆conformalcoatings在制造过程的最终，将液态材料直接施加在印制电路板和电子元器件上，一经固化后，该层涂覆能提供物理、电气和环境保护。3．12静电屏蔽staicshielding能提供对静电电荷和静电场防护的容器或包装。3。13防静电周转容器antistatictotetray为静电敏感组件或产品提供静电安全贮存以及制造工序中搬运的防静电容器。3．14防静电快速包装容器antistaticfastpack带防静电衬垫且两端印有“防静电”字样的可重复使用的容器。4一般要求4．1静电电荷的产生。静电电荷的产生是由分离两种材料(至少有一种不导电)表面引起的。相互接触的材料的摩擦会使聚集的静电电荷数量增加。比较熟悉的静电放电例子是火花放电，例如，人走过地毯，然后接触金属门把手时，就可能产生火花放电。那是由于人体表面有汗渍，能充分导电，而当鞋和地毯分离时，就会在人体上感应静电电荷，门把手则是金属良导体，当人体感应的静电电荷足够多时，手和门把手靠近时，就会出现火花。4．1．1干性和湿性材料由于湿气(水分)能充分导电有助于耗散静电电荷，因此分离干性材料要比分离湿性材料产生更多的静电电荷，冬天的取暖系统会减少家具或其它物体表面的湿度，ESD会更明显，静电电荷在相对湿度低的环境中会更易积累。4．1．2静电电荷静电电荷是某一表面多余或缺少的电子。电子过剩产生一个带负电的表面。而电子缺少产生一个带正电的表面。表1列出了彼此分离时带正电或负电的常见材料。带正电荷的材料第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无...
