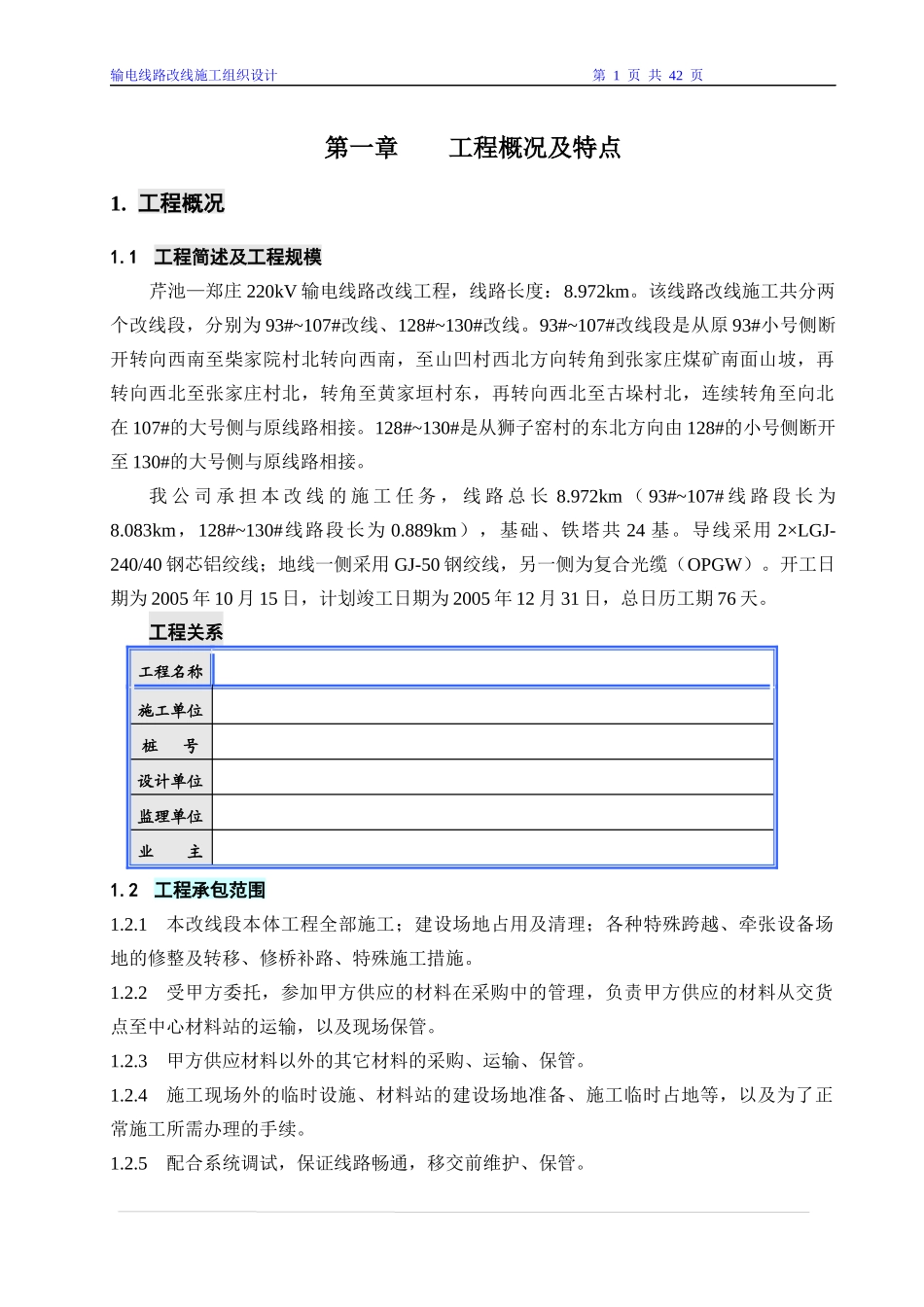

输电线路改线施工组织设计第1页共42页第一章工程概况及特点1.工程概况1.1工程简述及工程规模芹池—郑庄220kV输电线路改线工程，线路长度：8.972km。该线路改线施工共分两个改线段，分别为93#~107#改线、128#~130#改线。93#~107#改线段是从原93#小号侧断开转向西南至柴家院村北转向西南，至山凹村西北方向转角到张家庄煤矿南面山坡，再转向西北至张家庄村北，转角至黄家垣村东，再转向西北至古垛村北，连续转角至向北在107#的大号侧与原线路相接。128#~130#是从狮子窑村的东北方向由128#的小号侧断开至130#的大号侧与原线路相接。我公司承担本改线的施工任务，线路总长8.972km（93#~107#线路段长为8.083km，128#~130#线路段长为0.889km），基础、铁塔共24基。导线采用2×LGJ-240/40钢芯铝绞线；地线一侧采用GJ-50钢绞线，另一侧为复合光缆（OPGW）。开工日期为2005年10月15日，计划竣工日期为2005年12月31日，总日历工期76天。工程关系工程名称施工单位桩号设计单位监理单位业主1.2工程承包范围1.2.1本改线段本体工程全部施工；建设场地占用及清理；各种特殊跨越、牵张设备场地的修整及转移、修桥补路、特殊施工措施。1.2.2受甲方委托，参加甲方供应的材料在采购中的管理，负责甲方供应的材料从交货点至中心材料站的运输，以及现场保管。1.2.3甲方供应材料以外的其它材料的采购、运输、保管。1.2.4施工现场外的临时设施、材料站的建设场地准备、施工临时占地等，以及为了正常施工所需办理的手续。1.2.5配合系统调试，保证线路畅通，移交前维护、保管。输电线路改线施工组织设计第2页共42页1.2.6竣工后一年内的质量保证。1.3地形、地质、地貌状况及自然环境沿线由北向南经过的地貌单元主要为中低山区、黄土丘陵。地形起伏大，冲沟发育。地质为岩石、粉质粘土、粉土，地下水位较浅，地下水位一般大于10米。1.5交通情况及地方性材料本线路段处于山区，交通运输较为困难。地方性材料：砂选用侯马砂，碎石选用翼城石料厂碎石，水泥统一选用翼城水泥厂产品。基础施工的用水使用饮用水。2.设计及工程特点2.1设计主要参数建设规模芹郑220kV送电线路改线工程地形比例山地/8.972km设计参数基础型式地脚螺栓式基础砼强度等级C10、C20铁塔型式ZM1、Z42、Z43、JG1、JG2、JG3导线型号2×LGJ-240/408.972×3×2km绝缘子型号FC100P/146硅绝缘子型号FXBW3-220/100接地型式TJ-10TJ-202.2设计主要工程量分部、分项工程内容单位工程量土石方量基坑及基面开方m35221混凝土量现浇基础m3605.8输电线路改线施工组织设计第3页共42页组塔转角及直线塔基24接地施工接地安装基24架线导地线展放、紧线、挂线km15.886附件安装基242.3主要交叉跨越序号跨越名称单位数量备注1高速公路处1235kV线路处1搭设跨越架310kV电力线路处16搭设跨越架4通信线处13搭设跨越架5大车路处7搭设跨越架6松树、柿、杨树处72.4工程特点2.4.1本线路段处于山区，交通运输较为困难，在基础施工中可采用小型搅拌机搅拌的施工方案。2.4.2全线基础为地脚螺栓式基础，其优点是基础尺寸便于控制，施工工艺成熟，基础受力合理，地基应力分布均匀。虽已有成熟的施工工艺，但施工中仍然必须给予高度重视。2.4.3该线路跨越有1次高速公路，在跨越施工前需做好联系工作。2.4.4部分基础地质坚硬，施工时应做好相应措施。第二章施工现场组织机构1.施工现场组织机构为了实现工程目标，做到安全、文明施工，确保工程质量及施工工期，公司实行项目经理负责制。选择实力较强的送电第八项目工程处承担本工程的施工任务。（图2—1）2.项目部主要人员职责2.1项目经理经理张风翔副经理张风虎项目工程师彭小惠施工技术科科长：张志忠办公室科长：马金瑞质量安全科科长：李永全经营物供科科长：王成施工一队队长：赵忠祥技工：5辅助工：65施工二队队长：王跃忠技工：5辅助工：65机运队队长：成辉司机：8修理工：2输电线路改线施工组织设计第4页共42页项目经理是公司经理授权的工程管理代表，是公司法人代表在本项目上的委托代理人，对外在授权范围内处理各项事务，对内是项目实施的第一责任者和最高组织者，决策本工程的各项重大事宜并对公司总经理负责。a．是本工...
