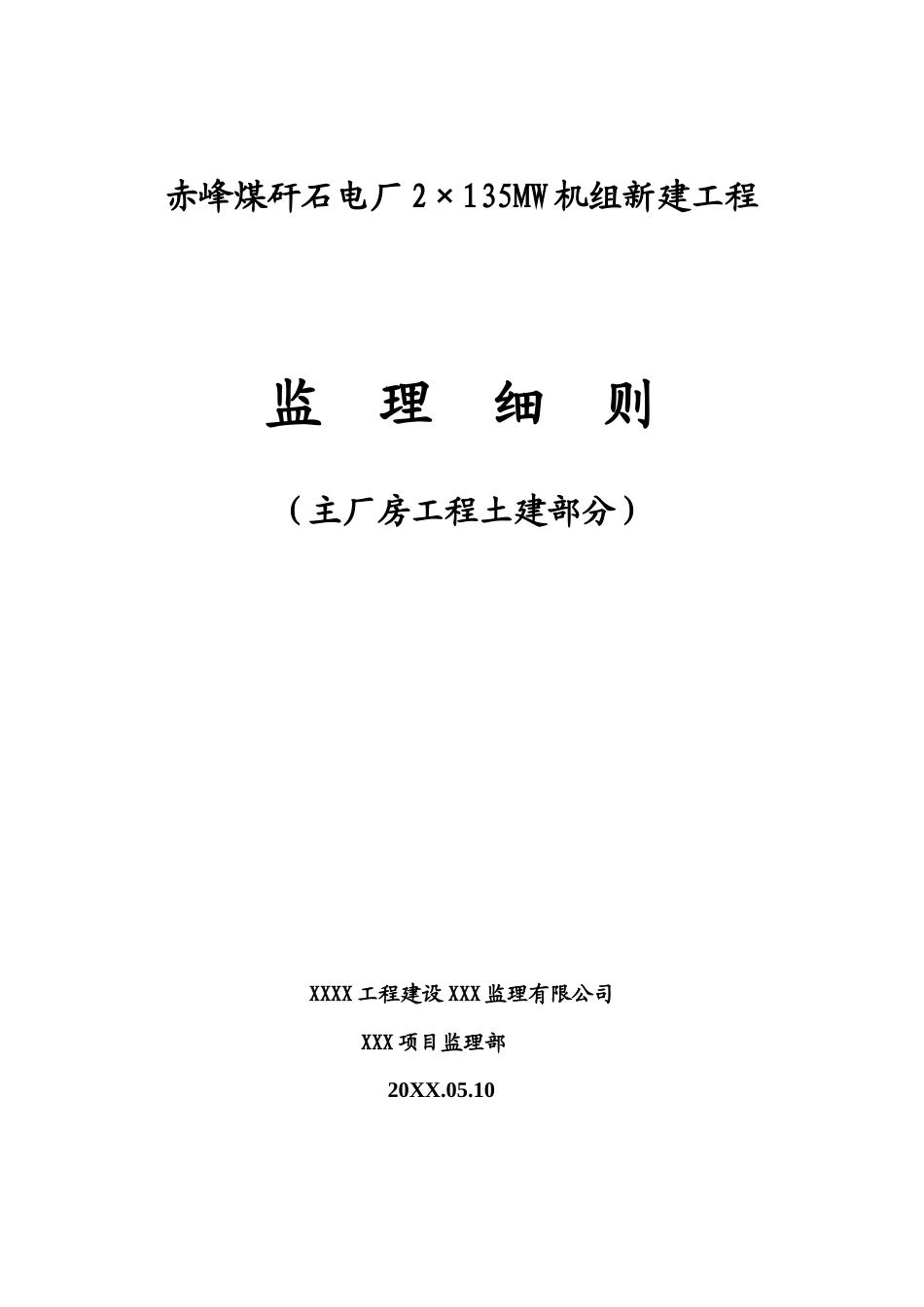

赤峰煤矸石电厂监理实施细则(主厂房工程土建部分)VIP专享VIP免费

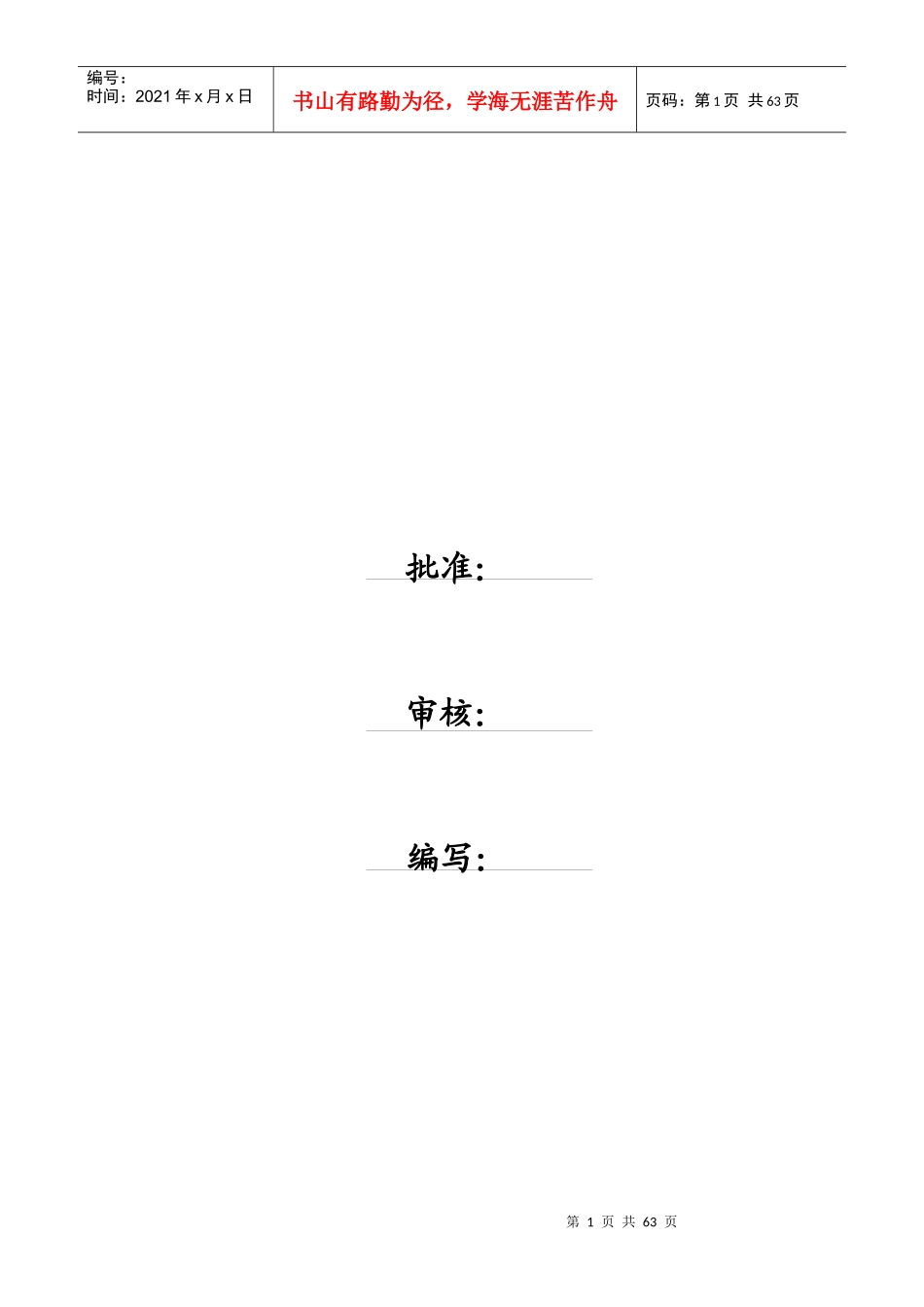

赤峰煤矸石电厂2×135MW机组新建工程监理细则（主厂房工程土建部分）XXXX工程建设XXX监理有限公司XXX项目监理部20XX.05.10第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页批准：审核：编写：第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页目录1、工程概况··········································································22、监理工作范围····································································53、监理工作内容····································································64、监理依据··········································································75、监理工作目标····································································76、主要监理方法和措施···························································87、监理方式208、合同管理269、信息资料管理2710、施工承包商提供给监理部保存资料2711、质量验评范围及监理方式（附表）2712、监理工作流程（附图）53第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页1、工程概况赤峰煤矸石发电厂新建工程是由北京能源投资集团有限公司，在赤峰市投资建设的工程，本期工程建设规模为2×135MW供热发电机组，及2×480t/h超变压循环流化床锅炉，本期工程建成后，主厂房不再考虑扩建。1.1工程范围：汽机间、除氧煤仓间、炉后建筑物及内部建构筑物，设备基础等。1.2主要建（构）筑物基础主厂房基础，锅炉炉架基础采用钢筋混凝土独立基础，分别埋深-5.5米和5.00米，汽机房内的汽机基底板采用大板式基础，其它设备基础一般采用大块式混凝土或钢筋混凝土基础；主厂房（出厂房轴线外3米）范围内，-5.5米深以上回填0.5米，厚2：8灰土用作防水层。1.3主厂房结构体系本期主厂房采用三列式布置，依次由汽机房，除氧煤仓间、锅炉间组成。主厂房横向为钢筋混凝土框排架结构，除氧煤仓间为多层钢筋混凝土框架结构，汽机房边柱通过屋面系统与除氧煤仓间交接共同组成框、排架受力体系，锅炉裙房亦为钢筋混凝土结构，锅炉房炉前通道平台梁与除氧煤仓间滑动连接，采用梁轴向能滑动的支座，汽机房屋面由跨度为34米的双坡钢屋架和保温轮型节能屋面板组成的轮型屋面，除氧煤第4页共63页第3页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共63页仓间的楼面（屋面）采用现浇钢筋混凝土结构，汽机、锅炉平台楼面采用钢筋混凝土组合结构。1.4主厂房规模及建筑结构1.4.1汽机房柱距8米，跨度34米，每台机组之间设1.2米的插入距，用于设温度伸缩缝，汽机房总长度81.2米，汽机房共分三层，分别为零米层（±0.000米），加热器平台层（5.00米）及运转层(9.00米),零米层布置汽轮发电机基础，发电机出线小室，沟道等，汽机房屋面钢屋架下弦最低标高23.300米,汽机房内设有一台75/20t的桥式吊车，吊车轨顶标高19.800米。1.4.2除氧煤仓间:柱距8米，跨度13.5米，每台机组之间设1.2米的插入距，用于设温度伸缩缝，总长度89.2米。除氧煤仓间共分五层，局部为六层（皮带头部和除尘器小间、水箱间），分别为零米层（0.000米），4.500米层，9.000米层，17.500米层和35.000米层，41.000米层，栈桥入口设在C轴上~①轴间。±0.000米以下为电缆隧道，±0.000米层布置厂用配电装置室；4.500米层为管道层及设运行化验间及化学加药间等，9.000米层为运转层，布置汽机，锅炉集中控制室；17.500米层布置...
