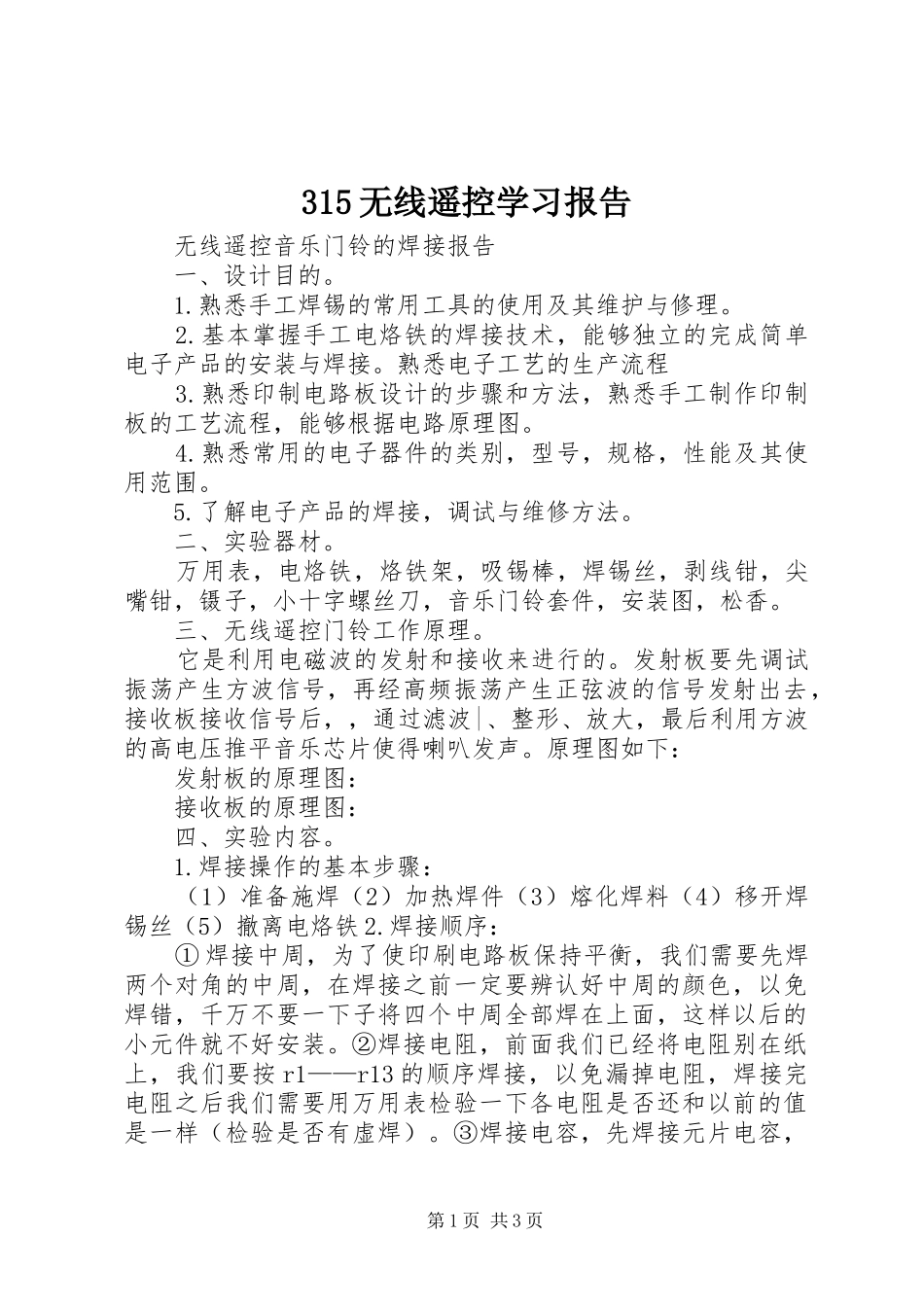

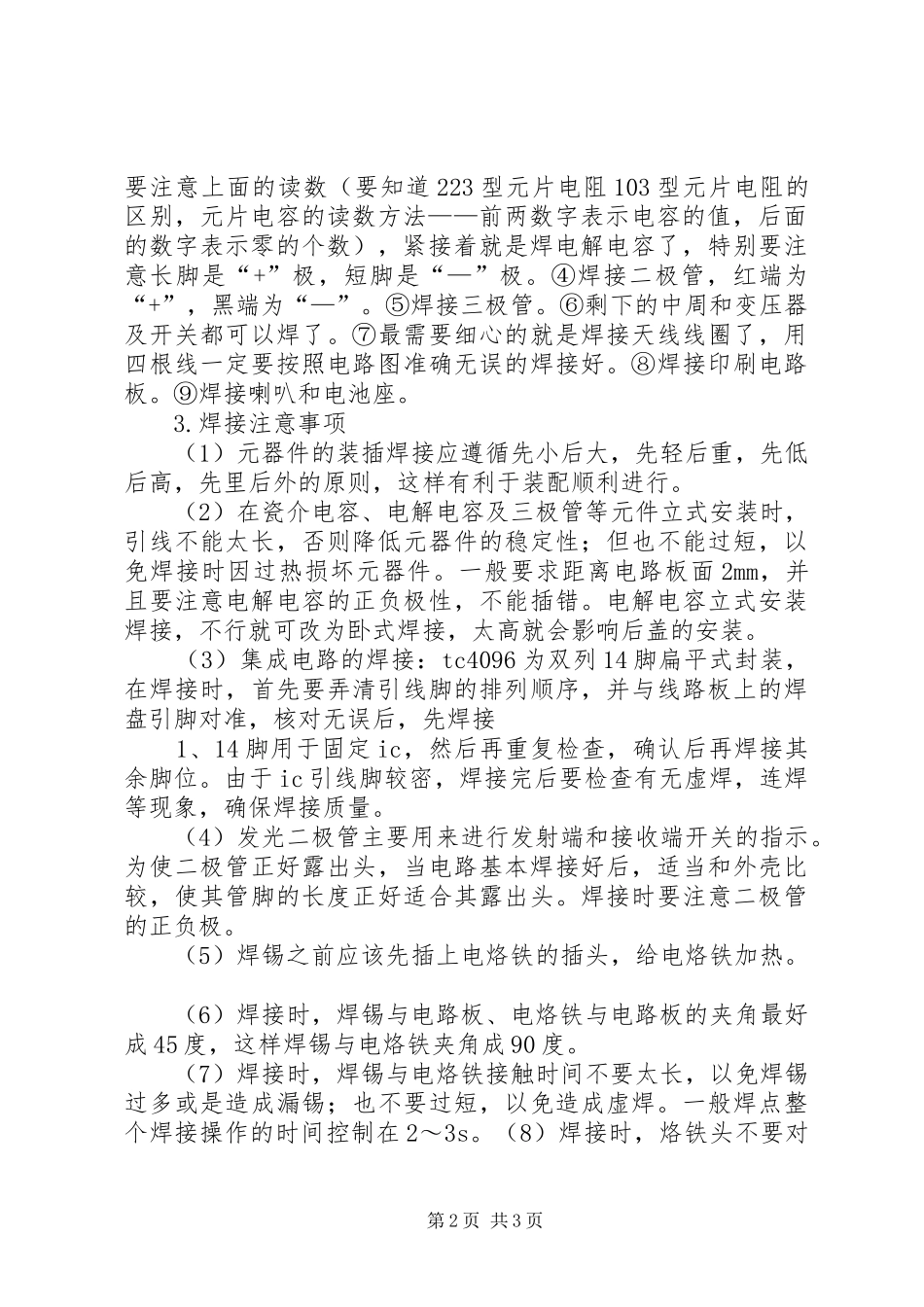

315无线遥控学习报告无线遥控音乐门铃的焊接报告一、设计目的。1.熟悉手工焊锡的常用工具的使用及其维护与修理。2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子工艺的生产流程3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制板的工艺流程，能够根据电路原理图。4.熟悉常用的电子器件的类别，型号，规格，性能及其使用范围。5.了解电子产品的焊接，调试与维修方法。二、实验器材。万用表，电烙铁，烙铁架，吸锡棒，焊锡丝，剥线钳，尖嘴钳，镊子，小十字螺丝刀，音乐门铃套件，安装图，松香。三、无线遥控门铃工作原理。它是利用电磁波的发射和接收来进行的。发射板要先调试振荡产生方波信号，再经高频振荡产生正弦波的信号发射出去，接收板接收信号后，，通过滤波|、整形、放大，最后利用方波的高电压推平音乐芯片使得喇叭发声。原理图如下：发射板的原理图：接收板的原理图：四、实验内容。1.焊接操作的基本步骤：（1）准备施焊（2）加热焊件（3）熔化焊料（4）移开焊锡丝（5）撤离电烙铁2.焊接顺序：①焊接中周，为了使印刷电路板保持平衡，我们需要先焊两个对角的中周，在焊接之前一定要辨认好中周的颜色，以免焊错，千万不要一下子将四个中周全部焊在上面，这样以后的小元件就不好安装。②焊接电阻，前面我们已经将电阻别在纸上，我们要按r1——r13的顺序焊接，以免漏掉电阻，焊接完电阻之后我们需要用万用表检验一下各电阻是否还和以前的值是一样（检验是否有虚焊）。③焊接电容，先焊接元片电容，第1页共3页要注意上面的读数（要知道223型元片电阻103型元片电阻的区别，元片电容的读数方法——前两数字表示电容的值，后面的数字表示零的个数），紧接着就是焊电解电容了，特别要注意长脚是“+”极，短脚是“—”极。④焊接二极管，红端为“+”，黑端为“—”。⑤焊接三极管。⑥剩下的中周和变压器及开关都可以焊了。⑦最需要细心的就是焊接天线线圈了，用四根线一定要按照电路图准确无误的焊接好。⑧焊接印刷电路板。⑨焊接喇叭和电池座。3.焊接注意事项（1）元器件的装插焊接应遵循先小后大，先轻后重，先低后高，先里后外的原则，这样有利于装配顺利进行。（2）在瓷介电容、电解电容及三极管等元件立式安装时，引线不能太长，否则降低元器件的稳定性；但也不能过短，以免焊接时因过热损坏元器件。一般要求距离电路板面2mm，并且要注意电解电容的正负极性，不能插错。电解电容立式安装焊接，不行就可改为卧式焊接，太高就会影响后盖的安装。（3）集成电路的焊接：tc4096为双列14脚扁平式封装，在焊接时，首先要弄清引线脚的排列顺序，并与线路板上的焊盘引脚对准，核对无误后，先焊接1、14脚用于固定ic，然后再重复检查，确认后再焊接其余脚位。由于ic引线脚较密，焊接完后要检查有无虚焊，连焊等现象，确保焊接质量。（4）发光二极管主要用来进行发射端和接收端开关的指示。为使二极管正好露出头，当电路基本焊接好后，适当和外壳比较，使其管脚的长度正好适合其露出头。焊接时要注意二极管的正负极。（5）焊锡之前应该先插上电烙铁的插头，给电烙铁加热。（6）焊接时，焊锡与电路板、电烙铁与电路板的夹角最好成45度，这样焊锡与电烙铁夹角成90度。（7）焊接时，焊锡与电烙铁接触时间不要太长，以免焊锡过多或是造成漏锡；也不要过短，以免造成虚焊。一般焊点整个焊接操作的时间控制在2～3s。（8）焊接时，烙铁头不要对第2页共3页焊点施加力量或加热时间过长，否则会引发高温损伤元器件，高温焊点表面的焊剂挥发严重，塑料、电路板等材质受热变形，焊料过多焊点性能变质等不良的后果。（9）元件的腿尽量要直，而且不要伸出太长，以1毫米为宜，多余的可以剪掉。（10）焊完时，焊锡最好呈圆滑的圆锥状，而且还要有金属光泽。整机调试1、发射器的调试：所有元件焊接好后，将电路板装入遥控器合子内，注意检查微动开关是否可听到清脆的开关声；2、按动遥控器时，可听到"吱吱"声，这就表明发射部分工作正常，一般只要元件安装正确，元件焊接时线路板上无搭锡或虚焊，都能一次成功；3、接收器的调试：全部元件安装完成后，将线路板装入...
