电力企业热控二次系统故障现场处置方案探析VIP免费

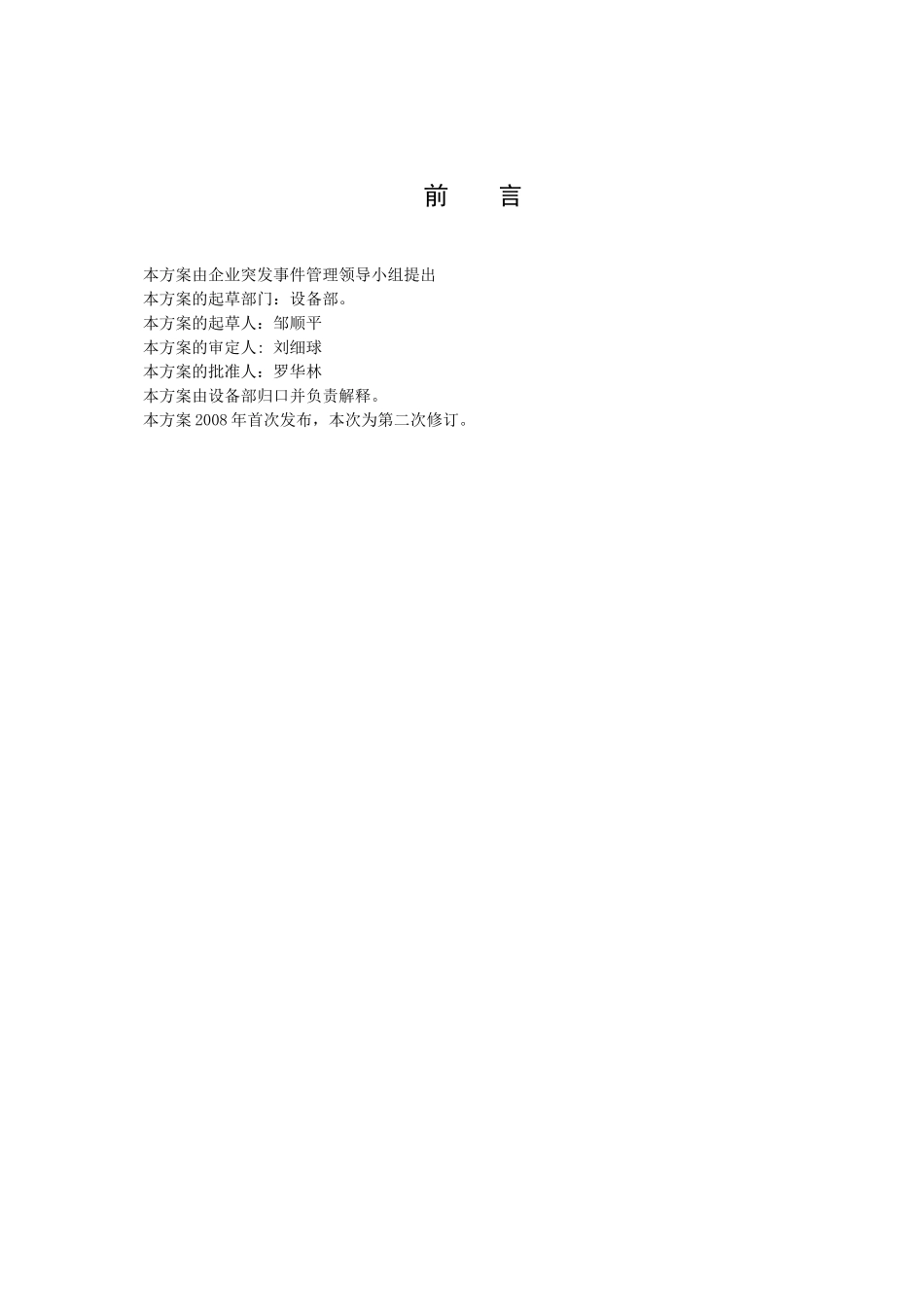

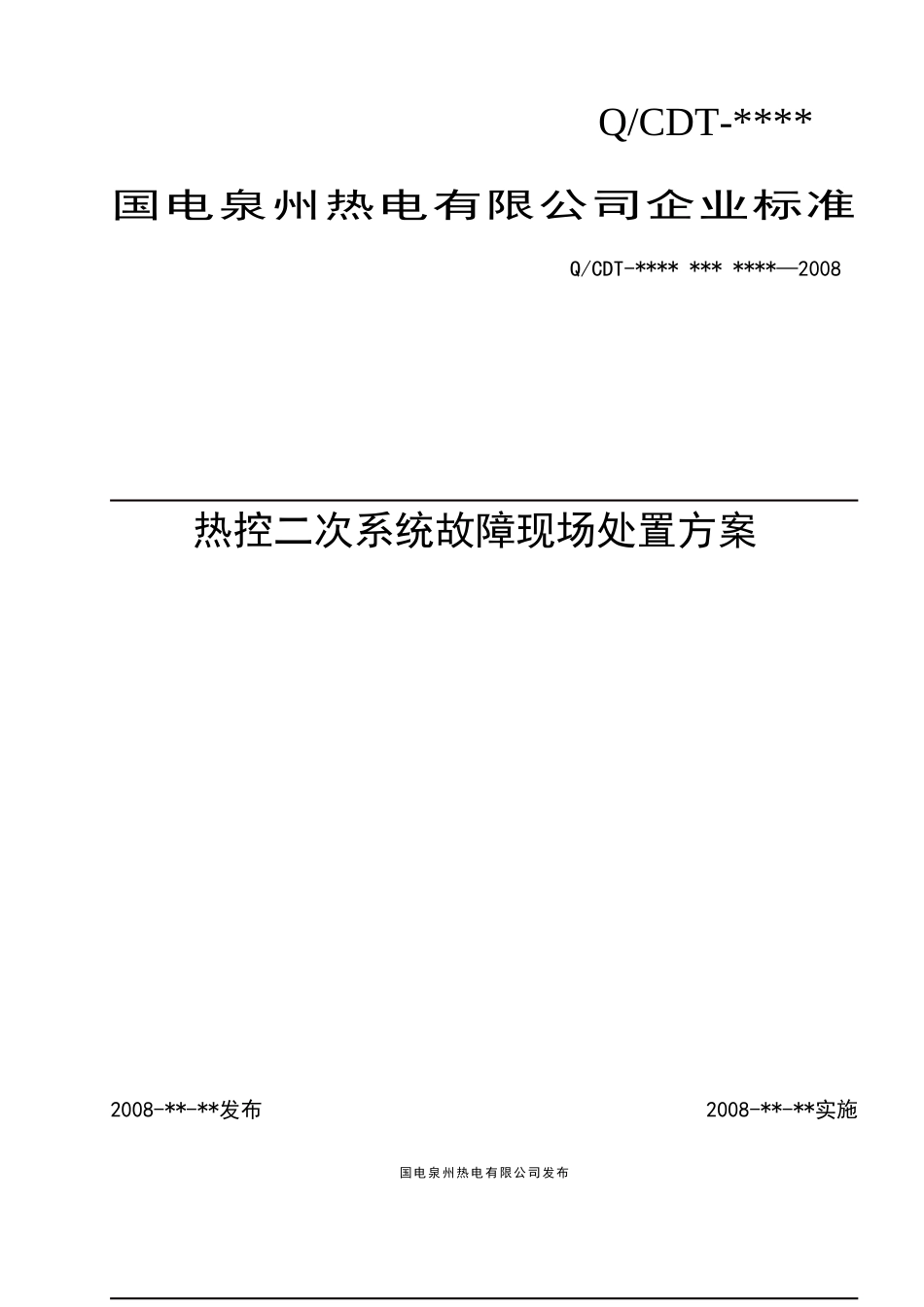

国电泉州热电有限公司企业标准Q/CDT-***********—2008热控二次系统故障现场处置方案2008-**-**发布2008-**-**实施国电泉州热电有限公司发布Q/CDT-****目次前言本方案由企业突发事件管理领导小组提出本方案的起草部门：设备部。本方案的起草人：邹顺平本方案的审定人:刘细球本方案的批准人：罗华林本方案由设备部归口并负责解释。本方案2008年首次发布，本次为第二次修订。第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页热控二次系统故障现场处置方案1总则1.1编制目的高效、有序地处理本企业热控二次系统故障突发事件，避免或最大程度地减轻热控二次系统故障造成的损失，保障员工生命和企业财产安全，维护社会稳定。1.2编制依据《电力企业现场处置方案编制导则》《XX公司发电厂全厂停电事故应急预案》1.3适用范围适用于本企业热控二次系统故障突发事件的现场应急处置和应急救援工作。2事件特征2.1危险性分析及事件类型热控二次系统工控机、PLC、DPU、网络系统、控制模件损坏，软件系统故障等突发事件，将直接威胁机组安全稳定运行，可能会造成机组降出力或被迫停运等事故，甚至导致全厂停电的重大设备事故。热控二次系统故障可能发生的事故类型有：控制工控机损坏，PLCCPU或DCSDPU损坏，I/O模件损坏，软件系统故障等。2.2事前可能出现的征兆2.2.1控制工控机损坏的征兆：CRT参数显示异常，运行人员无法监控现场设备。2.2.2PLCCPU或DCSDPU损坏的征兆：相关系统参数显示异常，运行人员无法监控现场相关设备，相关画面发出报警信号。2.2.3I/O模件损坏的征兆：部分设备无法正常监控，参数异常。2.2.4软件系统故障的征兆：系统画面参数显示异常，设备无法监控3应急组织及职责3.1应急救援指挥部总指挥：生产副总经理成员：运行部主任、设备部主任、值长、当值运行人员、点检人员、安监人员3.2指挥部人员职责3.2.1总指挥的职责：全面指挥突发事件的应急救援工作。3.2.2发电部、设备部主任的职责：组织、协调本部门人员参加应急处置和救援工作。3.2.3值长的职责：汇报有关领导，组织现场人员进行先期处置。3.2.4运行人员的职责：发现异常情况，及时汇报，做好运行方式的调整和故障设备的隔离。3.2.5点检人员的职责：及时赶赴现场，了解、分析现场状况，消除设备缺陷。3.2.6安监人员的职责：监督安全措施落实和人员到位情况。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页4应急处置4.1现场应急处置程序4.1.1热控二次系统故障突发事件发生后，值长立即向应急救援指挥部汇报。4.1.2该方案由生产副总经理宣布启动。4.1.3运行人员在值长统一指挥下，按照规程处理。4.1.4应急处置人员接到通知后，立即赶赴现场进行应急处理。4.1.5热控二次系统故障进一步扩大时启动启动《全厂停电应急预案》、《电力设备事故应急预案》、《火灾事故应急预案》。4.2现场处理方案4.21确定工作负责人DCS系统有两个工作负责人，DCS工程师（或各分系统设备责任人）为第一负责人，另备有第二负责人，当发生DCS系统发生故障时，先由第一负责人执行应急处理方案，如第一负责人不在时则由第二负责人执行。4.22DCS系统故障应急及处理方案4.221DCSDPU故障主机每台机的DCS系统致少备有一台DPU的备件作为应急时用，每个DPU的组态文件均有备份。机组运行中是一用一热备，一定要确保主副DPU内的组态软件是相同的，每次做组态时都要及时同步主副站DPU，否则可能会导致设备异常。当运行DPU故障时，如热备DPU运行正常，则热备DPU切为主控运行，故障DPU退出运行。如果一个控制站的两个DPU同时出现死机，则要求运行人员将该控制站的相关设备切为就地控制，执行机构强制控制信号保持不变，相关模拟量信号停止扫描，该站连接到其它站的相关信号停止扫描。处理过程：办理分散控制系统卡件更换操作卡故障应急处理流程：DCS工程师确认DPU故障情况办理工作票执行分散控制系统卡件更换操作卡用备用DPU换下故障DPU新换的DPU设置并下载组态文件DPU主副站同步DPU投入运行运行设备恢复正常控制4.222A类DCSI/O模件故障A类DCS系统的I/O模件按在用数量备有相应数...
