装修垂直运输施工方案VIP免费

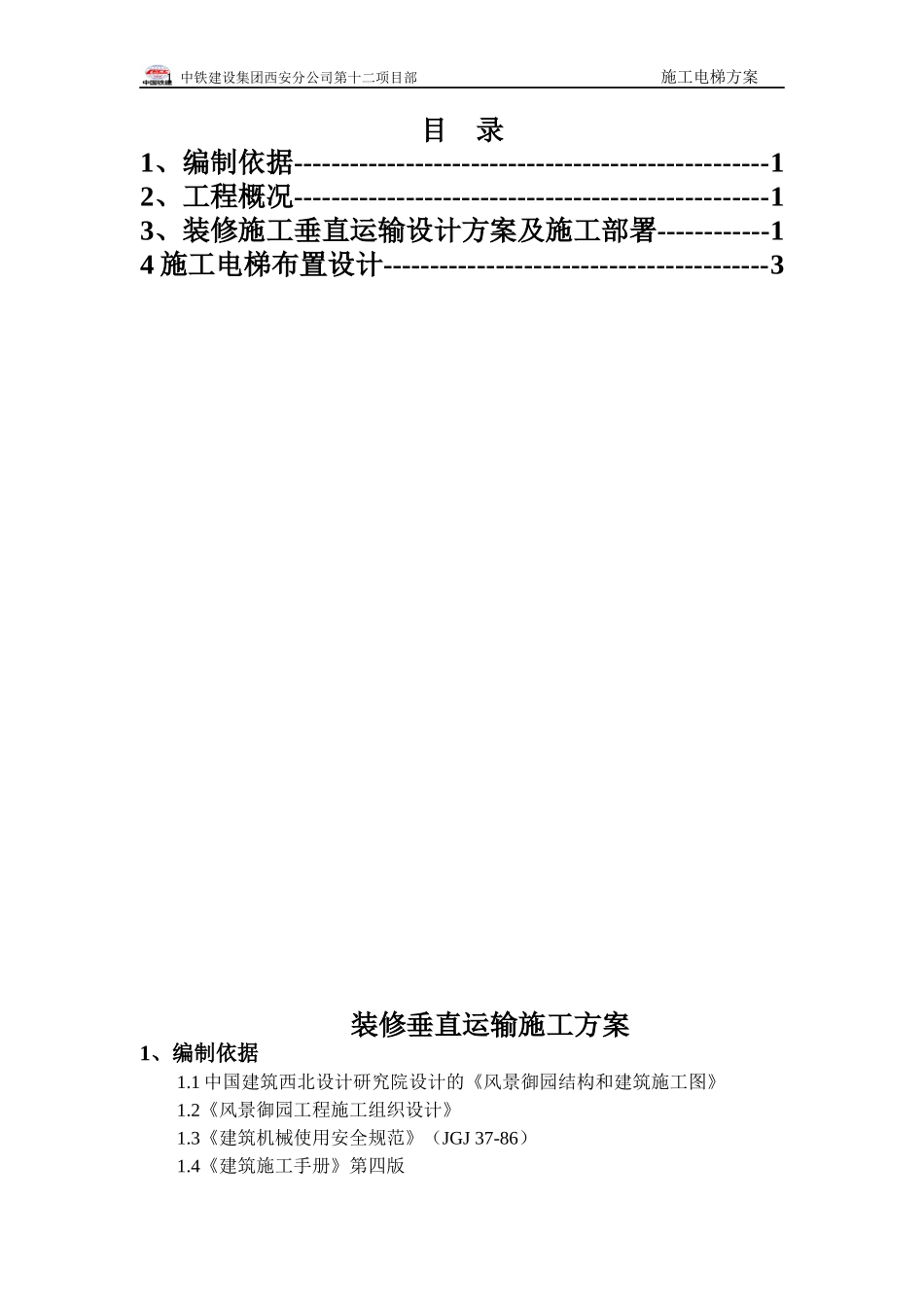

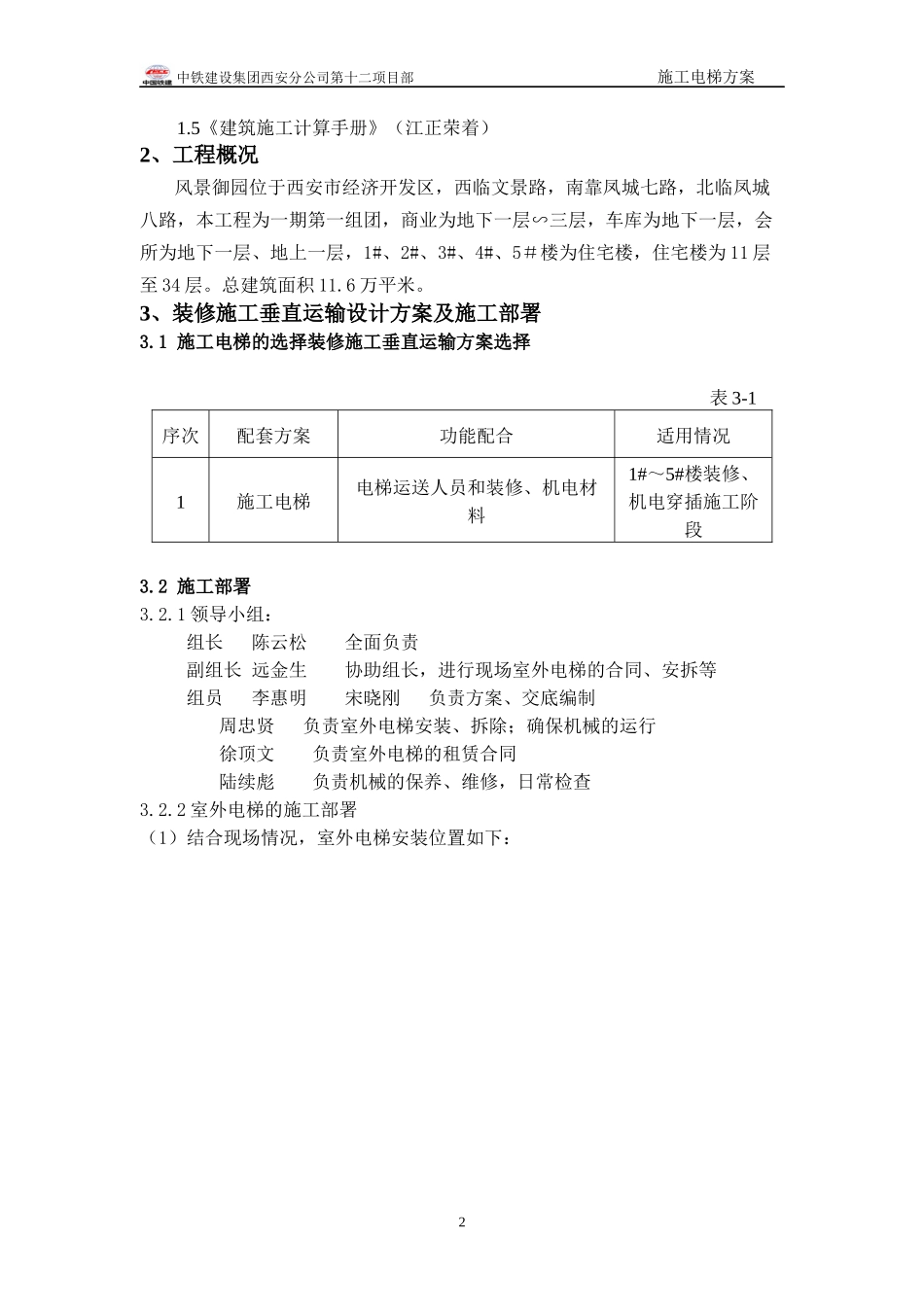

1中铁建设集团西安分公司第十二项目部施工电梯方案目录1、编制依据---------------------------------------------------12、工程概况---------------------------------------------------13、装修施工垂直运输设计方案及施工部署------------14施工电梯布置设计-----------------------------------------3装修垂直运输施工方案1、编制依据1.1中国建筑西北设计研究院设计的《风景御园结构和建筑施工图》1.2《风景御园工程施工组织设计》1.3《建筑机械使用安全规范》（JGJ37-86）1.4《建筑施工手册》第四版中铁建设集团西安分公司第十二项目部施工电梯方案1.5《建筑施工计算手册》（江正荣着）2、工程概况风景御园位于西安市经济开发区，西临文景路，南靠凤城七路，北临凤城八路，本工程为一期第一组团，商业为地下一层∽三层，车库为地下一层，会所为地下一层、地上一层，1#、2#、3#、4#、5＃楼为住宅楼，住宅楼为11层至34层。总建筑面积11.6万平米。3、装修施工垂直运输设计方案及施工部署3.1施工电梯的选择装修施工垂直运输方案选择表3-1序次配套方案功能配合适用情况1施工电梯电梯运送人员和装修、机电材料1#～5#楼装修、机电穿插施工阶段3.2施工部署3.2.1领导小组：组长陈云松全面负责副组长远金生协助组长，进行现场室外电梯的合同、安拆等组员李惠明宋晓刚负责方案、交底编制周忠贤负责室外电梯安装、拆除；确保机械的运行徐顶文负责室外电梯的租赁合同陆续彪负责机械的保养、维修，日常检查3.2.2室外电梯的施工部署（1）结合现场情况，室外电梯安装位置如下：2中铁建设集团西安分公司第十二项目部施工电梯方案3（2）安装及拆除时间序号设备名称型号时间备注11#楼施工电梯SCD200/200Ⅱ型安装2009-2-15结构施工完，室外回填完，具备安装条件拆除2009-10-1二次结构及初装修完22#楼施工电梯SCD200/200Ⅱ型安装2009-2-15结构施工完，室外回填完，具备安装条件拆除2009-8-30二次结构及初装修完33#楼施工电梯SCD200/200Ⅱ型安装2009-2-15结构施工完，肥槽回填完，具备安装条件拆除2009-10-15二次结构及初装修完44#楼施工电梯SCD200/200Ⅱ型安装2009-4-15主体结构施工至17层拆除2010-3-15二次结构及初装修完55#楼施工电梯SCD200/200Ⅱ型安装2009-2-15主体结构施工至16层拆除2009-12-5二次结构及初装修完4施工电梯布置设计4.1施工电梯的选择根据建筑物的体型、平面尺寸、周围环境状况、装修材料工程量、机电安装材料工程量及标准层的面积选择施工电梯的型号和数量，本工程考虑选五台SCD200/200Ⅱ型施工电梯（具体参数如表4-2所示）。SCD200/200Ⅱ型施工电梯技术参数表4-2升降机型号额定值最大提升高度（m）吊笼每台班可吊运重量载重量（Gg）乘员人数（人/笼）提升速度（m/min）安装载重量（Kg）数值尺寸长*宽*高（m）单重（Kg）SCD200/200Ⅱ型2000244050010023*1.3*71800100~120t4.2施工电梯的基础设计4.2.1施工电梯基础：第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页要求：1、基础下的地面承载能力不得小于15吨/米2。2、基础所能承受的载荷不得小于P值（高度≤50米，P=356KN；高度≤100米，P=466KN）。3、基础钢筋网为：双向12@250。砼基础平面度为1‰。4、砼强度等级C30。4.3施工电梯运输能力运算4.3.1施工材料汇总表施工部位二次结构主要施工材料（t）机电施工主要运输材料（t）汇总（t）砖砂浆砼1#楼351741482670120104552#楼1616140210779041853#楼26682274180711068594#楼424360473384230139045#楼616949033120220144124.3.2垂直运输高峰期出现在二次结构砌筑与机电安装穿插施工阶段，验算此阶段施工电梯运输能力。4.3.3高层部位垂直运输能力运算由图可知，5#楼的装修材料最多，施工部位需运输材料（t）运输机具综合台班所需天数5#楼14412施工电梯100144根据进度计划，5#楼装修施工工期为240天，运输能力满足施工要求。第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页4.4施工电梯安装4.4.1施工电梯安装时间（详施工部署）4.4.2安装前的准备工作及注意事项：4.4.2.1患有心脏病、...
