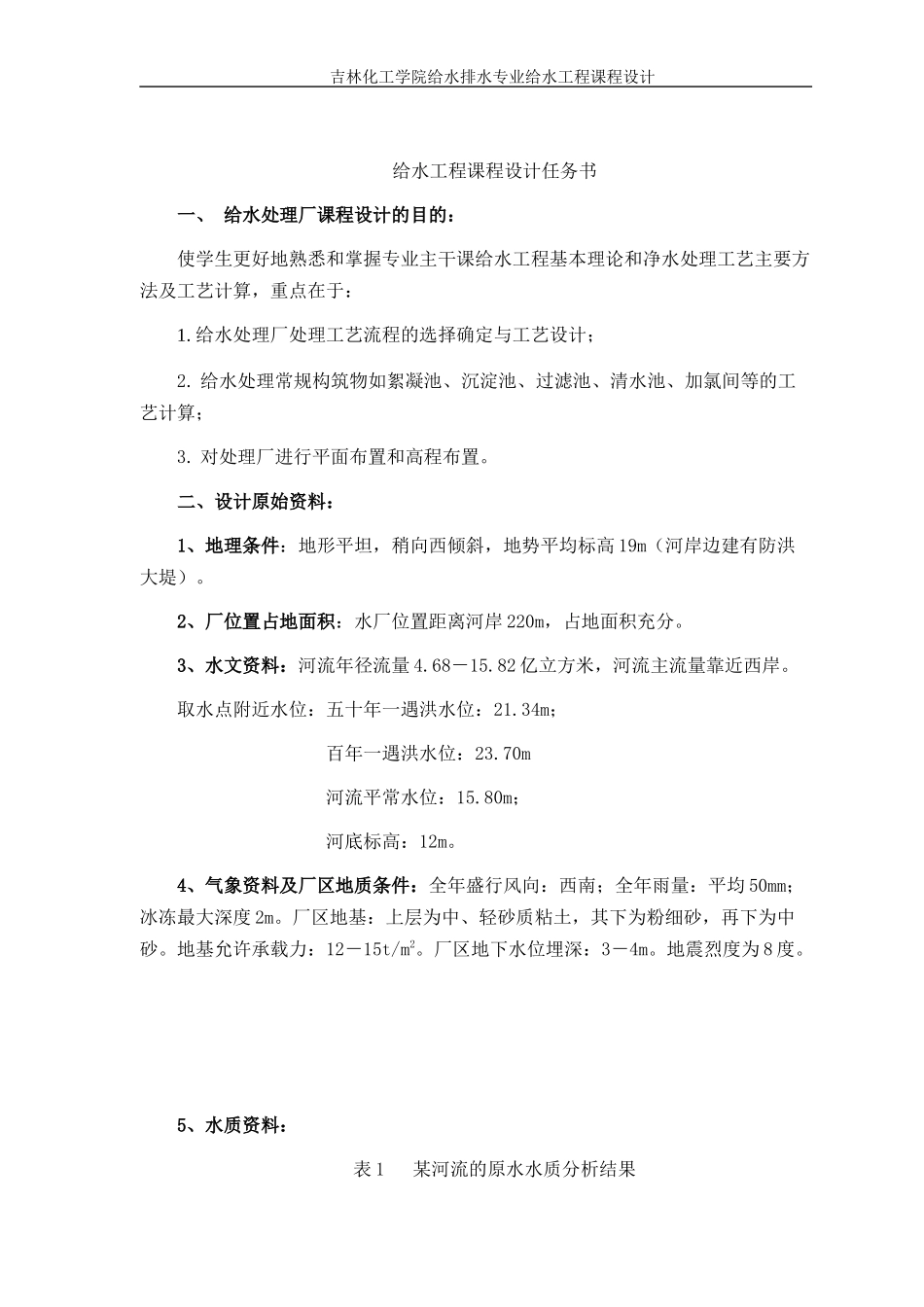

吉林化工学院给水排水专业给水工程课程设计给水工程课程设计任务书一、给水处理厂课程设计的目的：使学生更好地熟悉和掌握专业主干课给水工程基本理论和净水处理工艺主要方法及工艺计算，重点在于：1.给水处理厂处理工艺流程的选择确定与工艺设计；2.给水处理常规构筑物如絮凝池、沉淀池、过滤池、清水池、加氯间等的工艺计算；3.对处理厂进行平面布置和高程布置。二、设计原始资料：1、地理条件：地形平坦，稍向西倾斜，地势平均标高19m（河岸边建有防洪大堤）。2、厂位置占地面积：水厂位置距离河岸220m，占地面积充分。3、水文资料：河流年径流量4.68－15.82亿立方米，河流主流量靠近西岸。取水点附近水位：五十年一遇洪水位：21.34m；百年一遇洪水位：23.70m河流平常水位：15.80m；河底标高：12m。4、气象资料及厂区地质条件：全年盛行风向：西南；全年雨量：平均50mm；冰冻最大深度2m。厂区地基：上层为中、轻砂质粘土，其下为粉细砂，再下为中砂。地基允许承载力：12－15t/m2。厂区地下水位埋深：3－4m。地震烈度为8度。5、水质资料：表1某河流的原水水质分析结果吉林化工学院给水排水专业给水工程课程设计项目化验结果最大最小平均水温oC28.03.018.8色度（度）//3.0浊度200010150PH//7.5总硬度mg/l（CaO）80铁mg/l0.07锰mg/l0.05铜mg/l0.5锌mg/l0.3氟化物mg/l0.04氰化物mg/l无砷mg/l无汞mg/l无镉mg/l无铬（六价）mg/l0.02铅mg/l0.03吉林化工学院给水排水专业给水工程课程设计氨氮mg/l10亚硝酸盐mg/l0.08五日生化需氧量mg/l4.8耗氧量mg/l15大肠菌群个/l800细菌总数个/ml50三、净水厂设计水量与设计水压1、净水厂水量为计算表2城市基本资料数据表分项区号人数（万）房屋层数卫生设备情况用水普及率（%）近期远期近期远期近期远期近期远期**Expressionisfaulty**172567无有淋浴100100**Expressionis122047无有淋浴100100吉林化工学院给水排水专业给水工程课程设计（3）火车站位于I区，用水量为1800m3/d（4）工业企业用水情况I区：甲厂、乙厂甲厂：工人2400人，分三班制工作，每班800人。热车间每班人数为400人，一般车间下班后有400人淋浴，生产用水量6000m3/d。乙厂：工人2100人，分三班制工作，每班700人。热车间每班人数为500人，一般车间下班后有80%的人淋浴，生产用水量2400m3/d。II区：丙厂、丁厂丙厂：每班用水量3600m3。24小时均匀使用。丁厂：每班700人，均在一般车间工作，下班后有60%的人淋浴，年产值3650万元。万元产值用水量为100m3，重复利用率10%。（5）浇洒道路和绿地每区每日两次：9—10、14—15点每次每区100m3。备注：职工上班时间为4—12点、12—20点、20—4点。（6）该城市逐时（0--24）用水量如下（百分数表示）：0-11-22-33-44-55-66-77-88-99-1010-1111-122．052．052．152．252．203．454．805．906．557．505．905．2012-1313-1414-1515-1616-1717-1818-1919-2020-2121-2222-2323-244．94．554．554．354．204．204．704．854．553．903．202．05吉林化工学院给水排水专业给水工程课程设计注：公共建筑用水量中的小型公共建筑是指用水量较小的机关、学校等单位的用水量，工业企业用水量中的其他工业用户系指用水量较小的工业企业,无具体名称,其水量均匀分布在管网上.2、净水厂出水水压为47m。四、水质、其水压的要求：水质：满足现行生活饮用水水质标准。水压：二级泵站扬程按50米考虑。五、设计计算主要内容1.根据河流的原水水质与水厂设计水量确定净水厂的工艺流程；2.主要设计参数的选择确定；3.单体构筑物类型的选择与工艺计算（（包括絮凝沉淀池、滤池、清水池、配水井（池）、投药工艺及加药间的计算、消毒工艺计算）；4.水厂的平面布置和高程布置.5、净水厂人员编制及辅助建筑物使用面积计算6、各种检测仪表（液位仪、压力表、流量计、温度计、余氯计、浊度计、PH值计）7、设计计算书一份（包括各个构筑物计算见图，高程图）；水厂的工艺流程一般采用：一泵房→混合→絮凝池→沉淀池→过滤池→清水池，在混合之前投加絮凝剂；在清水池之前投加消毒剂如氯气等；混合一般采用静态管道，絮凝池可用隔板、折板絮凝池、网格絮凝池、机械絮凝池等；...
