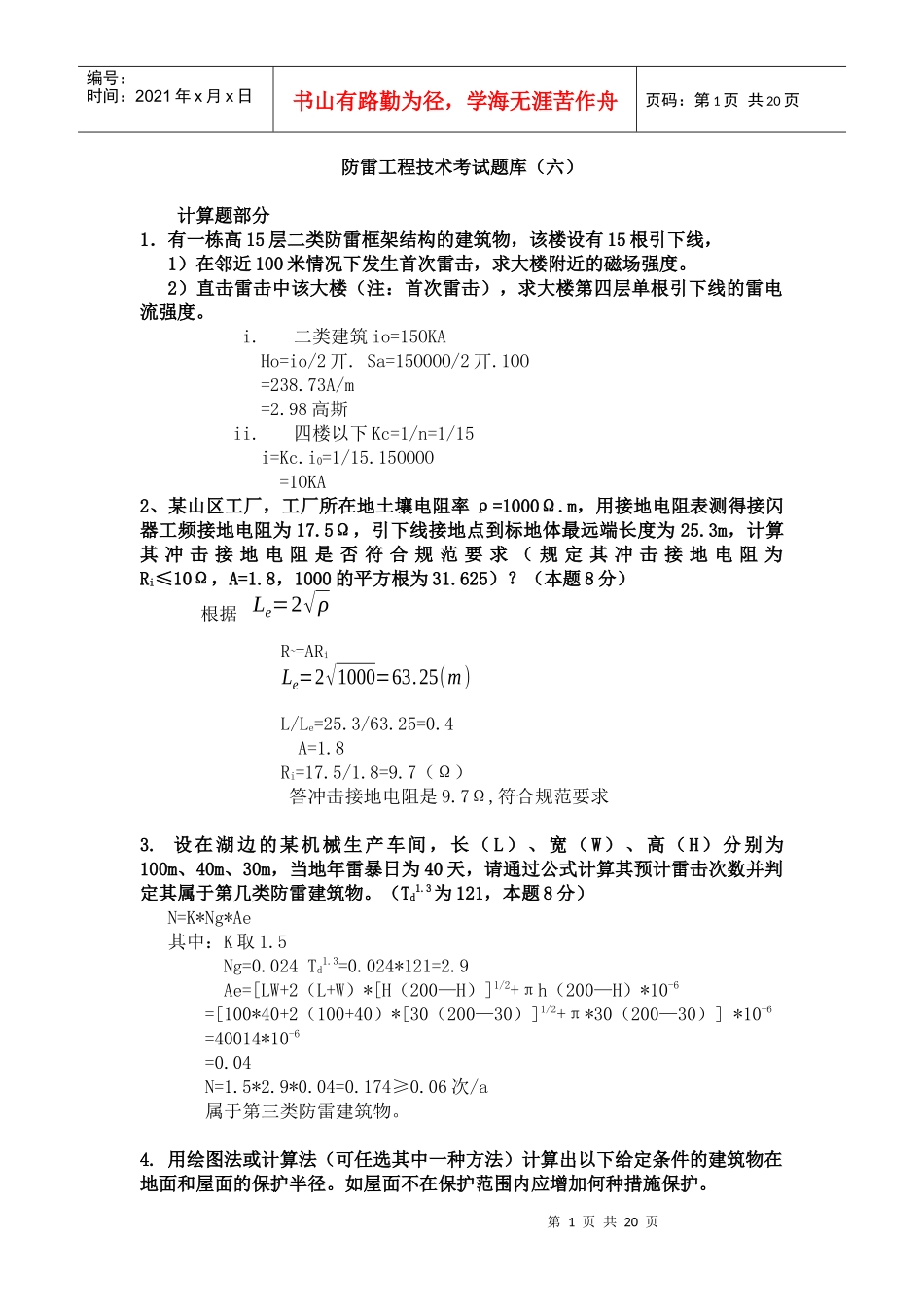

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页防雷工程技术考试题库（六）计算题部分1．有一栋高15层二类防雷框架结构的建筑物，该楼设有15根引下线，1）在邻近100米情况下发生首次雷击，求大楼附近的磁场强度。2）直击雷击中该大楼（注：首次雷击），求大楼第四层单根引下线的雷电流强度。i.二类建筑io=15OKAHo=io/2丌.Sa=15OOOO/2丌.1OO=238.73A/m=2.98高斯ii.四楼以下Kc=1/n=1/15i=Kc.i0=1/15.15OOOO=1OKA2、某山区工厂，工厂所在地土壤电阻率ρ=1000Ω.m，用接地电阻表测得接闪器工频接地电阻为17.5Ω，引下线接地点到标地体最远端长度为25.3m，计算其冲击接地电阻是否符合规范要求（规定其冲击接地电阻为Ri≤10Ω，A=1.8，1000的平方根为31.625）？（本题8分）根据Le=2√ρR~=ARiLe=2√1000=63.25(m)L/Le=25.3/63.25=0.4A=1.8Ri=17.5/1.8=9.7（Ω）答冲击接地电阻是9.7Ω,符合规范要求3.设在湖边的某机械生产车间，长（L）、宽（W）、高（H）分别为100m、40m、30m，当地年雷暴日为40天，请通过公式计算其预计雷击次数并判定其属于第几类防雷建筑物。（Td1.3为121，本题8分）N=K*Ng*Ae其中：K取1.5Ng=0.024Td1.3=0.024*121=2.9Ae=[LW+2（L+W）*[H（200—H）]1/2+πh（200—H）*10-6=[100*40+2（100+40）*[30（200—30）]1/2+π*30（200—30）]*10-6=40014*10-6=0.04N=1.5*2.9*0.04=0.174≥0.06次/a属于第三类防雷建筑物。4.用绘图法或计算法（可任选其中一种方法）计算出以下给定条件的建筑物在地面和屋面的保护半径。如屋面不在保护范围内应增加何种措施保护。第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页条件：属第三类防雷建筑物，长、宽、高分别为40m、20m、30m，单支避雷针高10m（设在屋面中心位置）。（本题10分）解：设保护半径OA=√102+202=√500=22.36mr0=√h(2hr−h)=√40(2⋅60−40)=√3200=56.6mr30=√h(2hr−h)—√h30(2hr−h30)=56.6-√30(2⋅60−30)=56.6-52=4.6m.显然远小于22.36m.，故单支避雷针无法全面保护，可采用在建筑物屋面加装一圈避雷带，同时在中间加一条避雷带，形成网格不大于20m*20m的避雷网防直击雷。5、一枝独立避雷针高度10米，为炸药库提供直击雷保护时，请计算该针在5米高度上的保护半径。（保留小数一位）答：炸药库为一类防雷建筑，滚球半径hr=30米10米高的避雷针在5米高度上，避雷针A的保护半径为r5=√h0(2hr−h0)-√h5(2hr−h5)=√10(2×30−10)-√5(2×30−5)=10√5—5√11≈22.4—16.6=5.8（米）6、某公司设计的水平接地体总长度为33米，实测工频接地电阻13欧，实测土壤电阻率为1000欧米，该接地体冲击接地电阻为多少。答：接地装置有效长度为：Le=2√ρ=2×√1000=2×33.3=66.6米查图表得：该接地体冲击系数A=1.65由R—=AR～得R～=R—/A=13.0/1.62≈8.0欧该接地装置的冲击接地电阻8.0欧。第3页共20页第2页共20页5m3m12m20mAB3m3m5m编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页7.考虑进入建筑物的外来导电物为电力线路（TN-S制）、信号线路、闭路电视线路、金属管道时，设击在建筑物上的雷电流为150KA，问电力线路上可能分配到的雷电流为每相多少KA？答：根据GB50057-94《建筑物防雷设计规范》建筑物遭受150KA直击雷击电流时，外来导体上可能遭受的雷击电流约为：150KA÷2=75KA电力线路上每相可能分配到的雷电流幅值为：75KA÷3÷4=6.25KA8.平顶库房长12米、宽5米、高5米，设为二类防雷建筑，计划采用独立避雷针保护，避雷针设在距库房中心轴线上，距离库房边3米（如图），避雷针的高度为10米，问避雷针是否能对库房提供完全直击雷击保护。答：如图所示为库房在5米高度上的平面示意图在直角三角形ABC中AC=√（AB2＋BC2）=√（82＋62）=10（米）库房为二类防雷建筑，滚球半径hr=45米10米高的避雷针在5米高度上，避雷针A的保护半径为r5=√h0（2hr－h0）－√h5（2hr－h5）=√10（2×45－10）－√5（2×45－5）=10√8—5√17≈28.3—20.6=7.7（米）＜AC=10米避雷针不能对库房提供完全直击雷击保护9.如图所示为...
