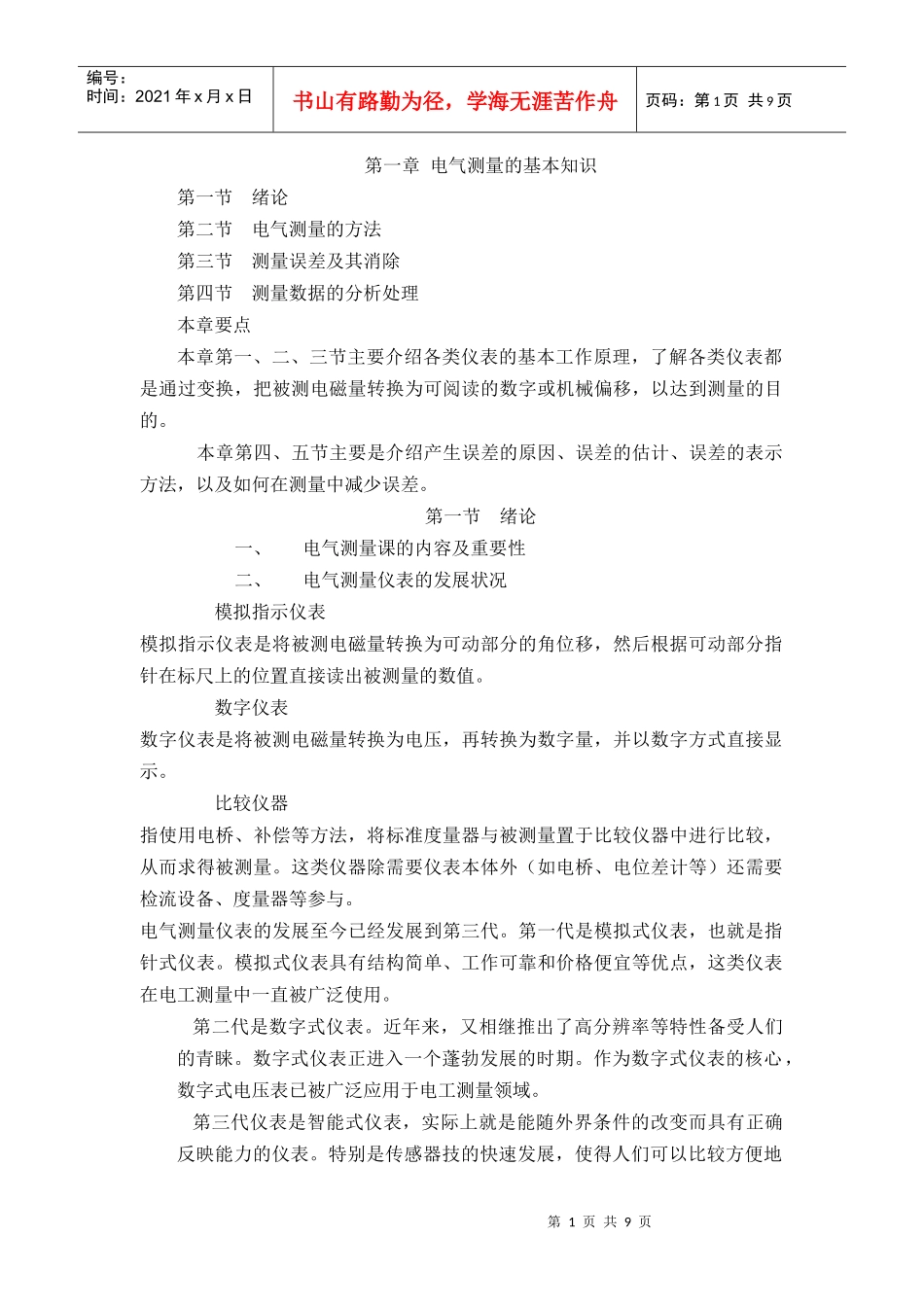

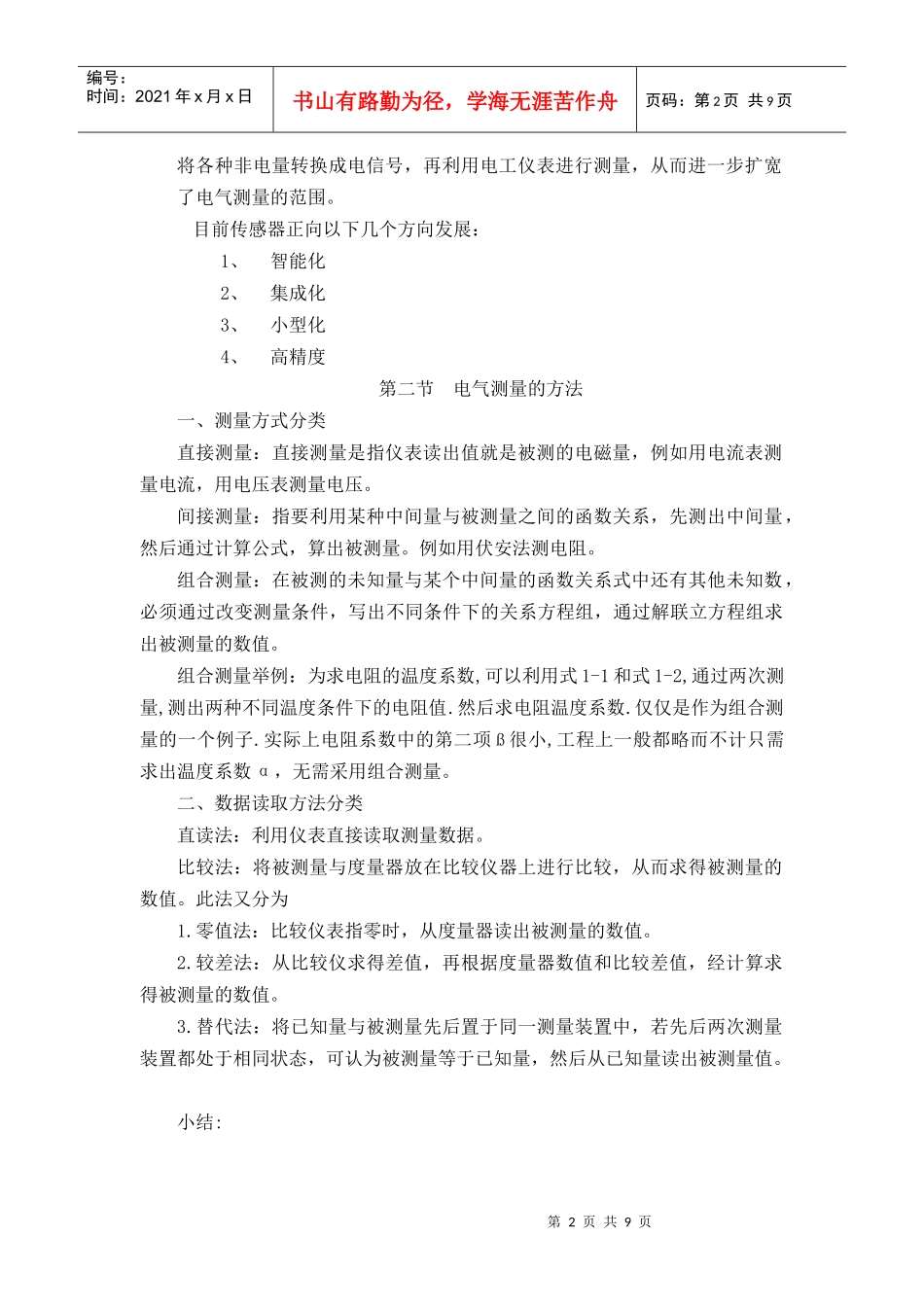

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页第一章电气测量的基本知识第一节绪论第二节电气测量的方法第三节测量误差及其消除第四节测量数据的分析处理本章要点本章第一、二、三节主要介绍各类仪表的基本工作原理，了解各类仪表都是通过变换，把被测电磁量转换为可阅读的数字或机械偏移，以达到测量的目的。本章第四、五节主要是介绍产生误差的原因、误差的估计、误差的表示方法，以及如何在测量中减少误差。第一节绪论一、电气测量课的内容及重要性二、电气测量仪表的发展状况模拟指示仪表模拟指示仪表是将被测电磁量转换为可动部分的角位移，然后根据可动部分指针在标尺上的位置直接读出被测量的数值。数字仪表数字仪表是将被测电磁量转换为电压，再转换为数字量，并以数字方式直接显示。比较仪器指使用电桥、补偿等方法，将标准度量器与被测量置于比较仪器中进行比较，从而求得被测量。这类仪器除需要仪表本体外（如电桥、电位差计等）还需要检流设备、度量器等参与。电气测量仪表的发展至今已经发展到第三代。第一代是模拟式仪表，也就是指针式仪表。模拟式仪表具有结构简单、工作可靠和价格便宜等优点，这类仪表在电工测量中一直被广泛使用。第二代是数字式仪表。近年来，又相继推出了高分辨率等特性备受人们的青睐。数字式仪表正进入一个蓬勃发展的时期。作为数字式仪表的核心，数字式电压表已被广泛应用于电工测量领域。第三代仪表是智能式仪表，实际上就是能随外界条件的改变而具有正确反映能力的仪表。特别是传感器技的快速发展，使得人们可以比较方便地第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页将各种非电量转换成电信号，再利用电工仪表进行测量，从而进一步扩宽了电气测量的范围。目前传感器正向以下几个方向发展：1、智能化2、集成化3、小型化4、高精度第二节电气测量的方法一、测量方式分类直接测量：直接测量是指仪表读出值就是被测的电磁量，例如用电流表测量电流，用电压表测量电压。间接测量：指要利用某种中间量与被测量之间的函数关系，先测出中间量，然后通过计算公式，算出被测量。例如用伏安法测电阻。组合测量：在被测的未知量与某个中间量的函数关系式中还有其他未知数，必须通过改变测量条件，写出不同条件下的关系方程组，通过解联立方程组求出被测量的数值。组合测量举例：为求电阻的温度系数,可以利用式1-1和式1-2,通过两次测量,测出两种不同温度条件下的电阻值.然后求电阻温度系数.仅仅是作为组合测量的一个例子.实际上电阻系数中的第二项ß很小,工程上一般都略而不计只需求出温度系数α，无需采用组合测量。二、数据读取方法分类直读法：利用仪表直接读取测量数据。比较法：将被测量与度量器放在比较仪器上进行比较，从而求得被测量的数值。此法又分为1.零值法：比较仪表指零时，从度量器读出被测量的数值。2.较差法：从比较仪求得差值，再根据度量器数值和比较差值，经计算求得被测量的数值。3.替代法：将已知量与被测量先后置于同一测量装置中，若先后两次测量装置都处于相同状态，可认为被测量等于已知量，然后从已知量读出被测量值。小结:第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页作业：复习：1、电气测量仪表的发展2、电气测量的方法导入：测量都会有误差，有的时候我们也要考虑误差的影响以及消除误差的方法。第4页共9页第3页共9页测量误差分类系统误差基本误差：由仪表结构造成的误差附加误差：偏离规定的工作条件造成的误差随机误差：偶发原因引起大小方向都不确定的误差疏忽误差：测量人员疏忽造成编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页展开：第三节测量误差及其消除一、测量误差的分类二、测量误差的表示方法误差通常用绝对误差、相对误差和引用误差来表示。1.绝对误差用测量值与被测量真值之间的差值所表示的误差称为绝对误差。⊿2.相对误差绝对误差⊿与被测量真值之比，称为相对误差。应说明“绝对误差“和”相对误差”都属于误差值的表示方法,因...
