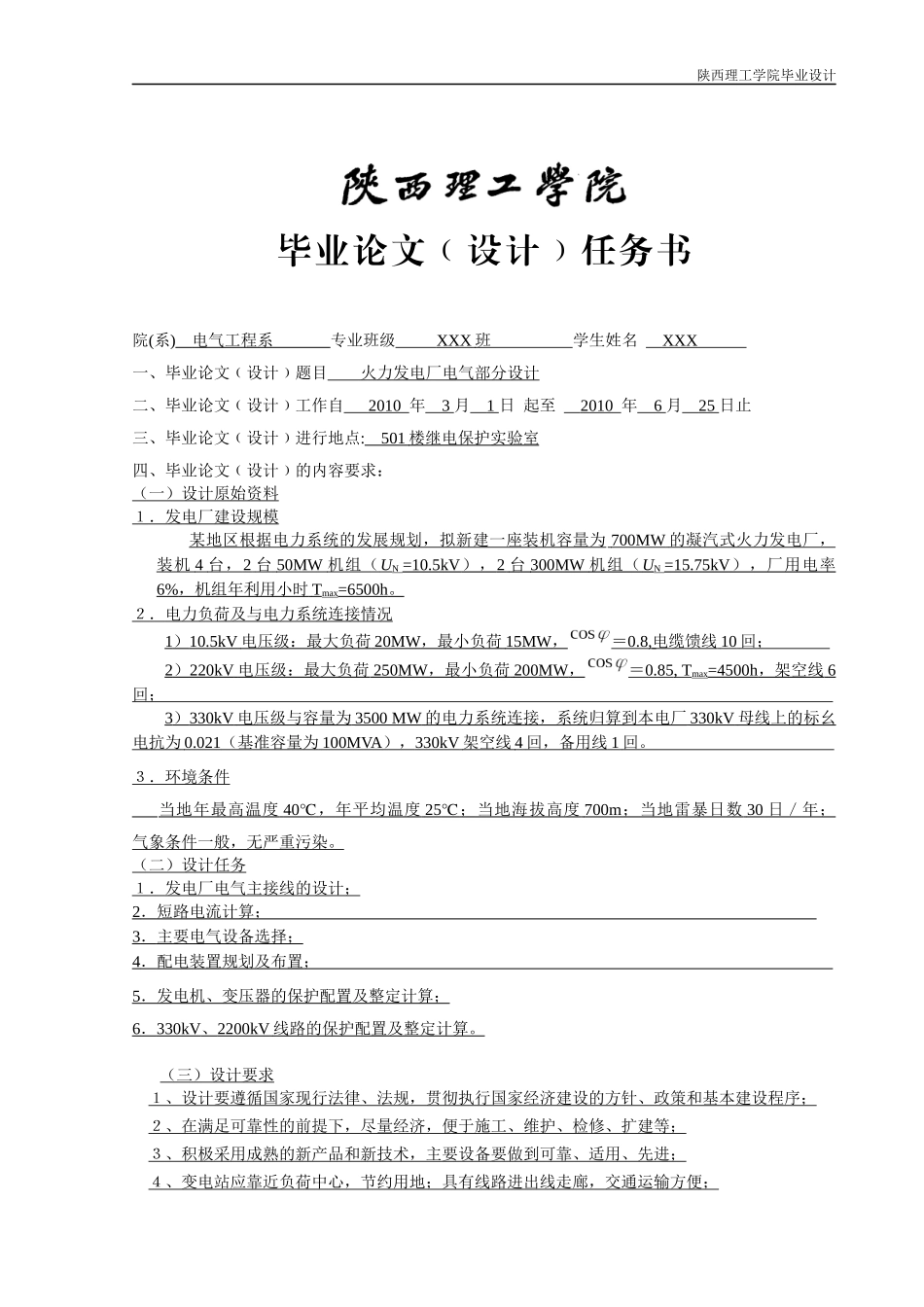

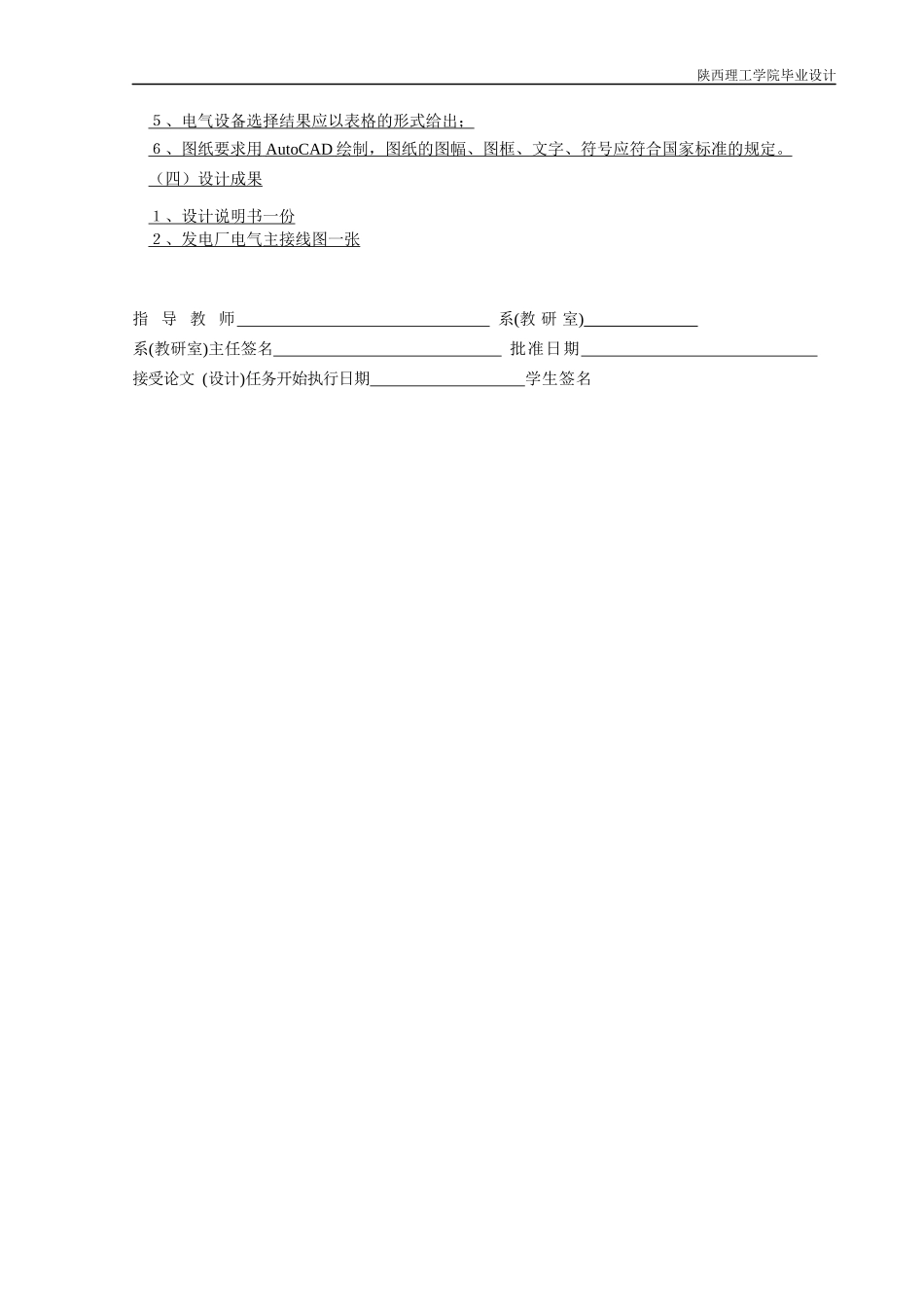

陕西理工学院毕业设计毕业论文﹙设计﹚任务书院(系)电气工程系专业班级XXX班学生姓名XXX一、毕业论文﹙设计﹚题目火力发电厂电气部分设计二、毕业论文﹙设计﹚工作自2010年3月1日起至2010年6月25日止三、毕业论文﹙设计﹚进行地点:501楼继电保护实验室四、毕业论文﹙设计﹚的内容要求：（一）设计原始资料１．发电厂建设规模某地区根据电力系统的发展规划，拟新建一座装机容量为700MW的凝汽式火力发电厂，装机4台，2台50MW机组（UN=10.5kV），2台300MW机组（UN=15.75kV），厂用电率6%，机组年利用小时Tmax=6500h。２．电力负荷及与电力系统连接情况1）10.5kV电压级：最大负荷20MW，最小负荷15MW，＝0.8,电缆馈线10回；2）220kV电压级：最大负荷250MW，最小负荷200MW，＝0.85,Tmax=4500h，架空线6回；3）330kV电压级与容量为3500MW的电力系统连接，系统归算到本电厂330kV母线上的标幺电抗为0.021（基准容量为100MVA），330kV架空线4回，备用线1回。３．环境条件当地年最高温度40℃，年平均温度25℃；当地海拔高度700m；当地雷暴日数30日／年；气象条件一般，无严重污染。（二）设计任务１．发电厂电气主接线的设计；2．短路电流计算；3．主要电气设备选择；4．配电装置规划及布置；5．发电机、变压器的保护配置及整定计算；6．330kV、2200kV线路的保护配置及整定计算。（三）设计要求１、设计要遵循国家现行法律、法规，贯彻执行国家经济建设的方针、政策和基本建设程序；２、在满足可靠性的前提下，尽量经济，便于施工、维护、检修、扩建等；３、积极采用成熟的新产品和新技术，主要设备要做到可靠、适用、先进；４、变电站应靠近负荷中心，节约用地；具有线路进出线走廊，交通运输方便；陕西理工学院毕业设计５、电气设备选择结果应以表格的形式给出；６、图纸要求用AutoCAD绘制，图纸的图幅、图框、文字、符号应符合国家标准的规定。（四）设计成果１、设计说明书一份２、发电厂电气主接线图一张指导教师系(教研室)系(教研室)主任签名批准日期接受论文(设计)任务开始执行日期学生签名陕西理工学院毕业设计火力发电厂电气部分设计XXX（陕西理工学院电气工程系XXX班，陕西汉中）指导教师：XXX[摘要]由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。它的功能是将自然界的一次能源通过发电动力装置转化成电能，再经输、变电系统及配电系统将电能供应到各负荷中心。电气主接线是发电厂、变电所电气设计的首要部分，也是构成电力系统的重要环节。主接线的确定对电力系统整体及发电厂、变电所本身的运行的可靠性、灵活性和经济性密切相关。并且对电气设备选择、配电装置配置、继电保护和控制方式的拟定有较大的影响。电能的使用已经渗透到社会、经济、生活的各个领域，而在我国电源结构中火电设备容量占总装机容量的75%。本文是对配有2台50MW和2台300MW汽轮发电机的大型火电厂一次部分的初步设计，主要完成了电气主接线的设计。包括电气主接线的形式的比较、选择；主变压器、启动/备用变压器和高压厂用变压器容量计算、台数和型号的选择；短路电流计算和高压电气设备的选择与校验;并作了变压器保护配置。[关键词]发电厂；变压器；电力系统；继电保护；电气设备TheDesignOfSteampowerplantelectricalpart陕西理工学院毕业设计Lifei（Grade06,class4,ThedepartmentofElectricalEngineering,ShaanxiUniversityofTechnology，Hanzhong723003，Shaanxi）Tutor：LiyingfengAbstract:Bythepowergeneration,transformation,transmissionanddistributionofelectricityandenergycomponents,andotheraspectsofproductionandconsumptionsystems.Itisthefunctionofthenaturalworldthroughthepowerofprimaryenergyintoelectricalenergypowerplant,thenlost,transformingthesystemanddistributionsystemwillsupplypowertotheloadcenters.Electricalwiringisthemainpowerplant,electricsubstationdesignedfirstandforemostpartofthepowersystemisalsoconstituteanimportantpart.Determinationofthemaincableonthepowersystemasawholeandpowerplants,substationstorunitsreliability,flex...
