西交大机械专业课考试重点VIP免费

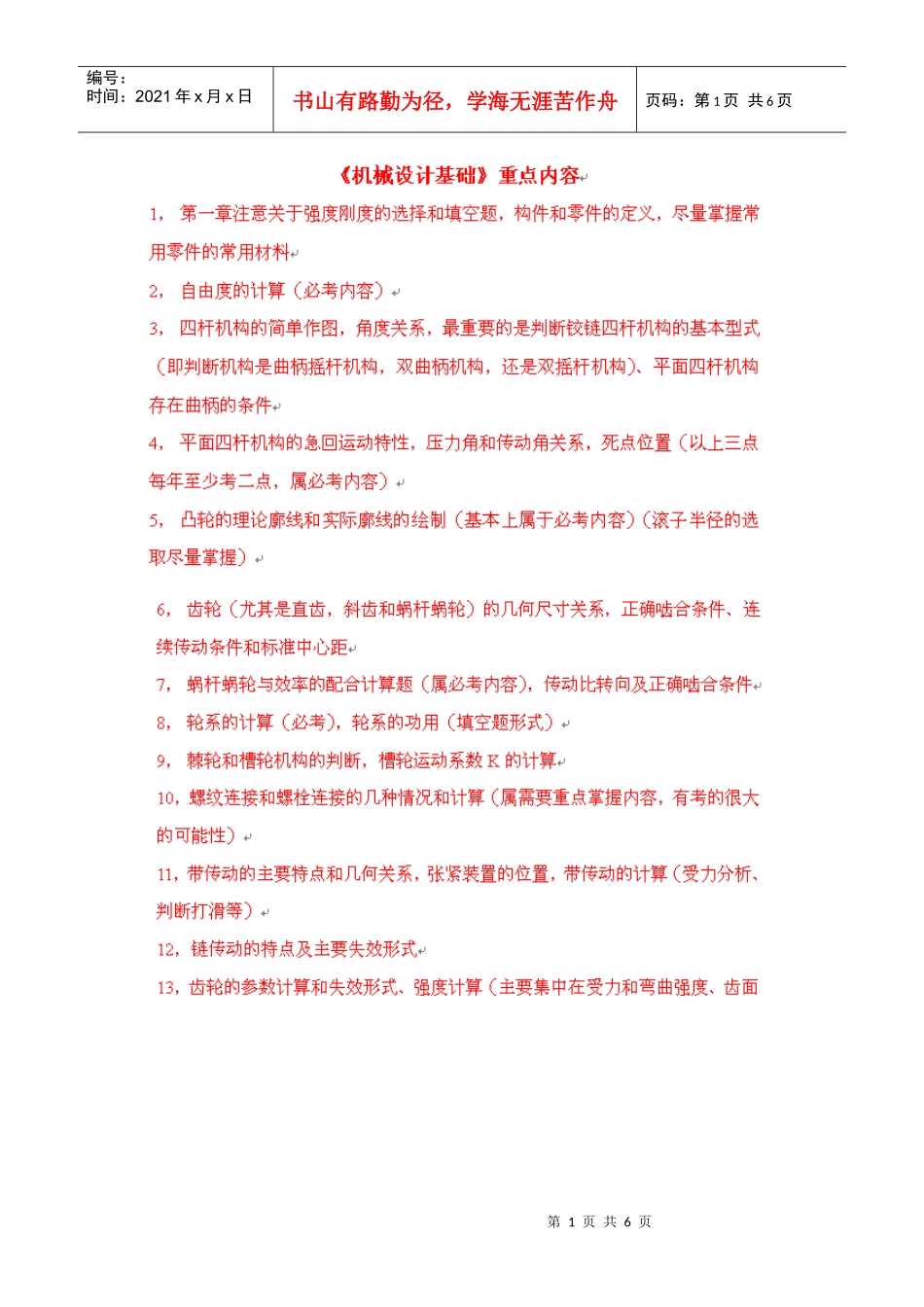

西交大机械专业课考试重点_第1页
1/6

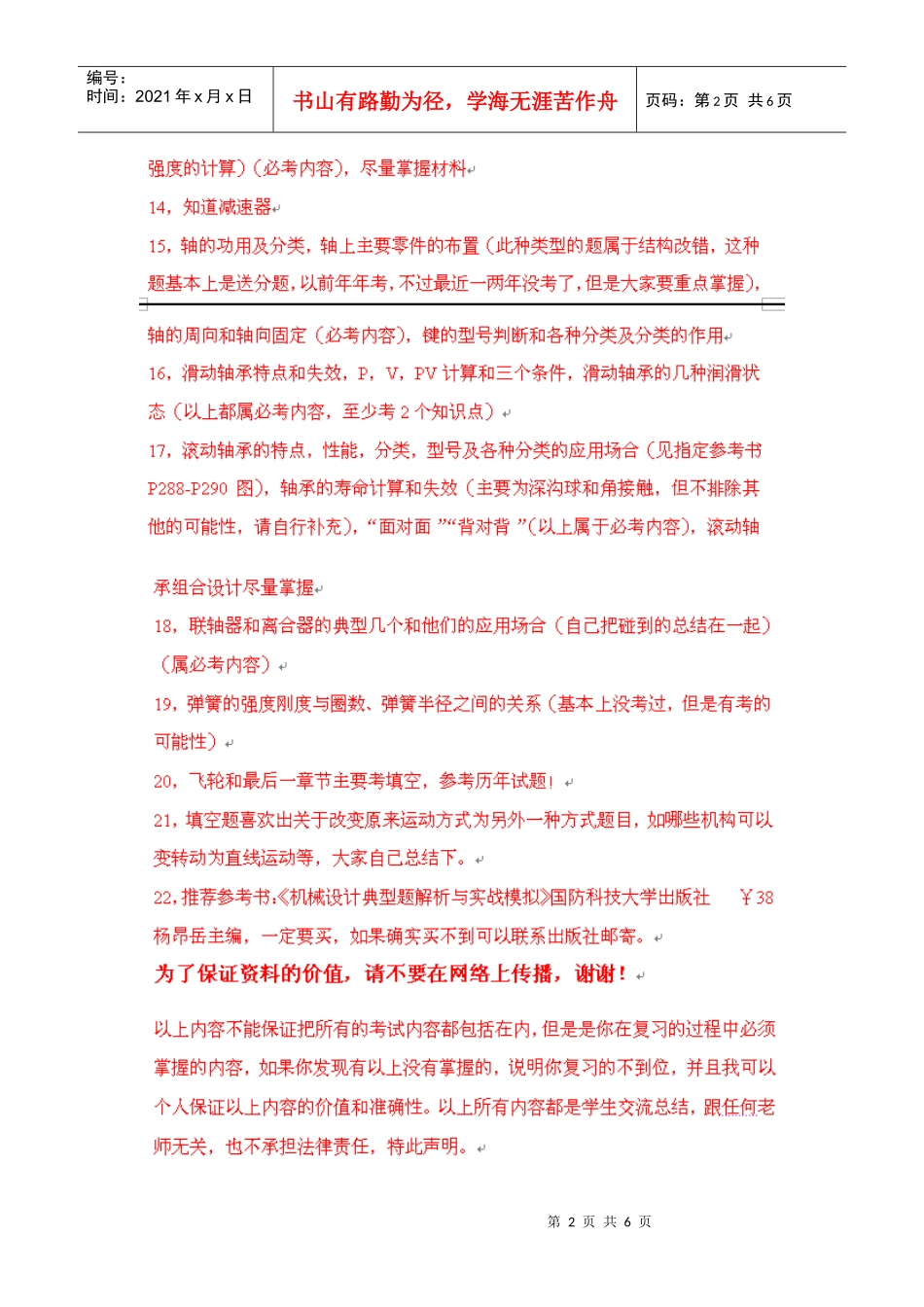

西交大机械专业课考试重点_第2页
2/6

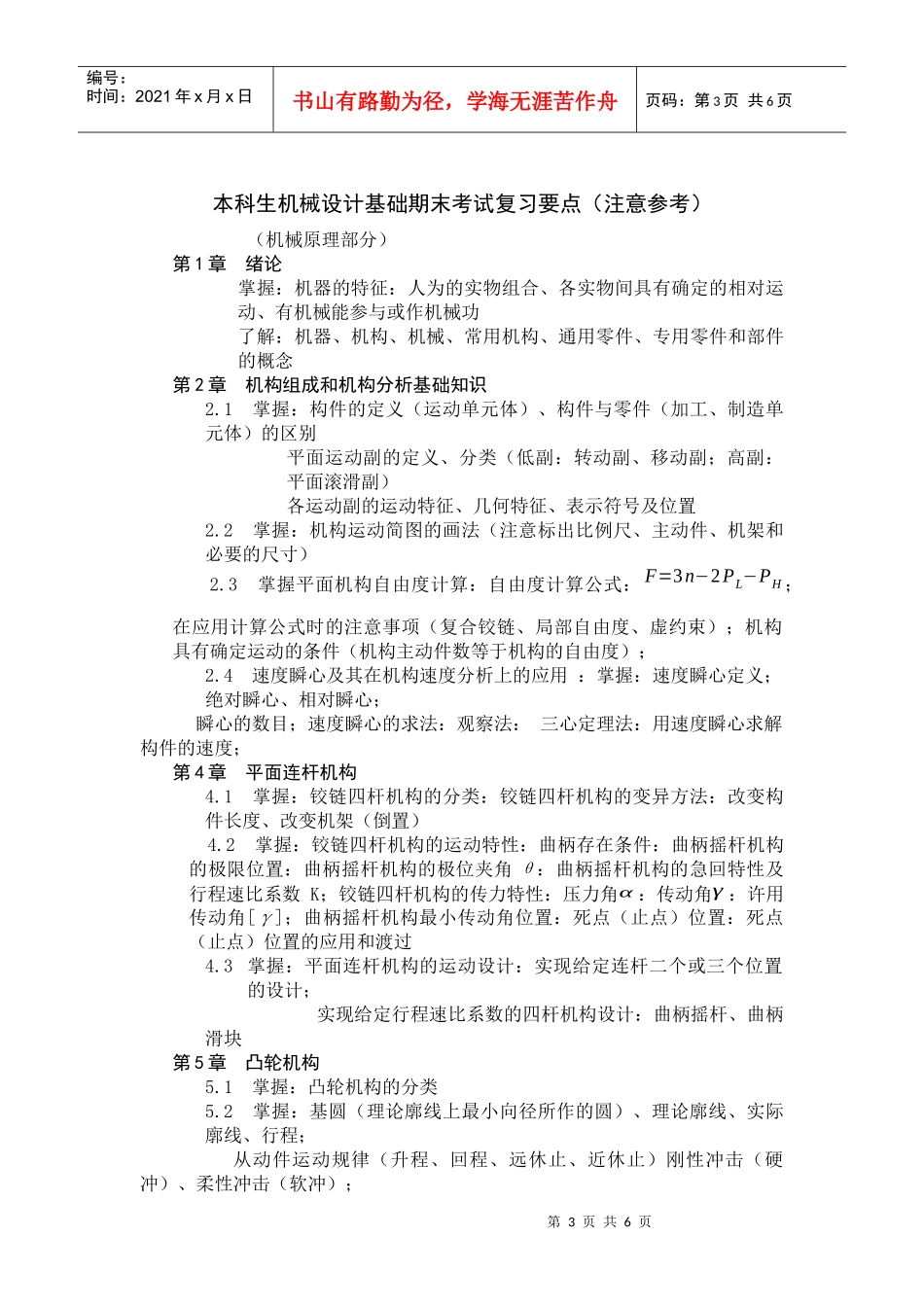

西交大机械专业课考试重点_第3页
3/6
第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页本科生机械设计基础期末考试复习要点(注意参考)(机械原理部分)第1章绪论掌握:机器的特征:人为的实物组合、各实物间具有确定的相对运动、有机械能参与或作机械功了解:机器、机构、机械、常用机构、通用零件、专用零件和部件的概念第2章机构组成和机构分析基础知识2.1掌握:构件的定义(运动单元体)、构件与零件(加工、制造单元体)的区别平面运动副的定义、分类(低副:转动副、移动副;高副:平面滚滑副)各运动副的运动特征、几何特征、表示符号及位置2.2掌握:机构运动简图的画法(注意标出比例尺、主动件、机架和必要的尺寸)2.3掌握平面机构自由度计算:自由度计算公式:F=3n−2PL−PH;在应用计算公式时的注意事项(复合铰链、局部自由度、虚约束);机构具有确定运动的条件(机构主动件数等于机构的自由度);2.4速度瞬心及其在机构速度分析上的应用:掌握:速度瞬心定义;绝对瞬心、相对瞬心;瞬心的数目;速度瞬心的求法:观察法:三心定理法:用速度瞬心求解构件的速度;第4章平面连杆机构4.1掌握:铰链四杆机构的分类:铰链四杆机构的变异方法:改变构件长度、改变机架(倒置)4.2掌握:铰链四杆机构的运动特性:曲柄存在条件:曲柄摇杆机构的极限位置:曲柄摇杆机构的极位夹角θ:曲柄摇杆机构的急回特性及行程速比系数K;铰链四杆机构的传力特性:压力角α:传动角γ:许用传动角[γ];曲柄摇杆机构最小传动角位置:死点(止点)位置:死点(止点)位置的应用和渡过4.3掌握:平面连杆机构的运动设计:实现给定连杆二个或三个位置的设计;实现给定行程速比系数的四杆机构设计:曲柄摇杆、曲柄滑块第5章凸轮机构5.1掌握:凸轮机构的分类5.2掌握:基圆(理论廓线上最小向径所作的圆)、理论廓线、实际廓线、行程;从动件运动规律(升程、回程、远休止、近休止)刚性冲击(硬冲)、柔性冲击(软冲);第4页共6页第3页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共6页三种运动规律特点和等速、等加速等减速、余弦加速度位移曲线的画法;5.3掌握:反转法绘制凸轮廓线的方法、对心或偏置尖端移动从动件、对心或偏置滚子移动从动件;5.4掌握:滚子半径的选择、运动失真的解决方法,压力角α、许用压力角、基圆半径的确定;第6章齿轮传动6.2掌握齿廓啮合基本定律定传动比条件、节点、节圆、共轭齿廓6.3掌握:渐开线的形成、特点及方程;一对渐开线齿廓啮合特性:定传动比特性、可分性;一对渐开线齿廓啮合时啮合角、啮合线保持不变;6.4掌握:渐开线齿轮个部分名称:基本参数:齿数、模数、压力角、齿顶高系数、顶隙系数;计算分度圆、基圆、齿顶圆、齿根圆;齿顶高、齿根高、齿全高,齿距(周节)、齿厚、齿槽宽;外啮合标准中心距;标准安装:分度圆与节圆重合(d'=d、α'=α);一对渐开线齿轮啮合条件:正确啮合条件、连续传动条件、重合度的几何含义;一对渐开线齿轮啮合过程:起始啮合点(入啮点)、终止啮合点(脱啮点);实际啮合线、理论啮合线、极限啮合点;6.5了解:范成法加工齿轮的特点、根切现象及产生的原因、不根切的最少齿数第8章轮系和减速器8.1掌握:定轴轮系、周转轮系、混合轮系概念8.2掌握:定轴轮系传动比计算,包括转向判定;周转轮系传动比计算;混合轮系传动比计算:第11章基本机构的变异和组合11.1掌握:棘轮机构的组成、工作原理、类型(齿式、摩擦式)运动特性:有噪音有磨损、运动准确性差、自动啮紧条件;11.2掌握:槽轮机构组成、类型(外槽轮机构、内槽轮机构)、定位装置(锁止弧)、运动特性:连续转动转换为单向间歇转动了解:最少槽数、运动特性系数、主动拨销进出槽轮的瞬时其速度应与槽的中心线重合且有软冲、动力特性概念:第20章机械系统动力学设计20.1掌握:作用在机械上的力:驱动力、工作阻力等效构件、等效力...
