陆家嘴金融中心大厦施工组织设计VIP免费

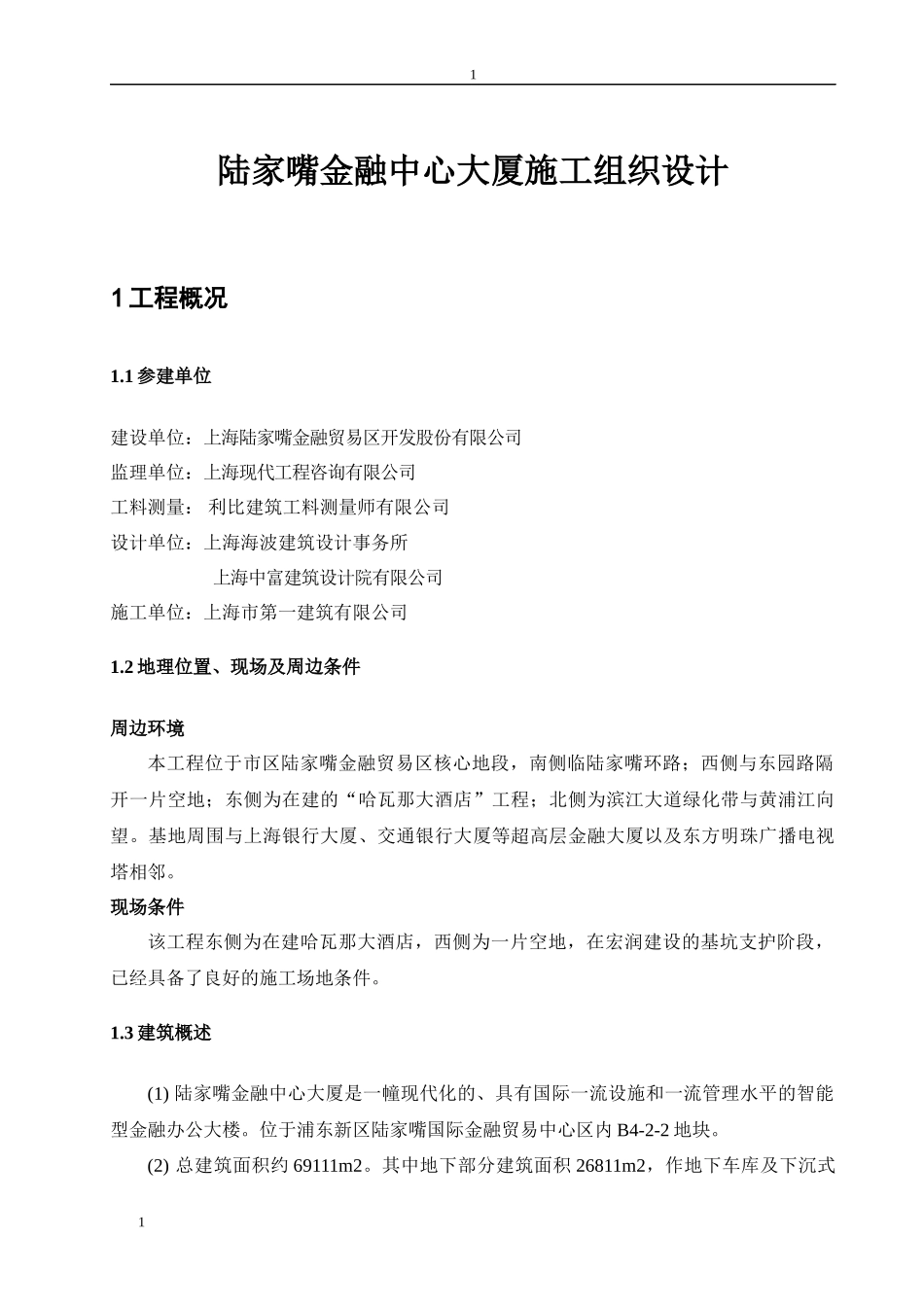

1陆家嘴金融中心大厦施工组织设计1工程概况1.1参建单位建设单位：上海陆家嘴金融贸易区开发股份有限公司监理单位：上海现代工程咨询有限公司工料测量：利比建筑工料测量师有限公司设计单位：上海海波建筑设计事务所上海中富建筑设计院有限公司施工单位：上海市第一建筑有限公司1.2地理位置、现场及周边条件周边环境本工程位于市区陆家嘴金融贸易区核心地段，南侧临陆家嘴环路；西侧与东园路隔开一片空地；东侧为在建的“哈瓦那大酒店”工程；北侧为滨江大道绿化带与黄浦江向望。基地周围与上海银行大厦、交通银行大厦等超高层金融大厦以及东方明珠广播电视塔相邻。现场条件该工程东侧为在建哈瓦那大酒店，西侧为一片空地，在宏润建设的基坑支护阶段，已经具备了良好的施工场地条件。1.3建筑概述(1)陆家嘴金融中心大厦是一幢现代化的、具有国际一流设施和一流管理水平的智能型金融办公大楼。位于浦东新区陆家嘴国际金融贸易中心区内B4-2-2地块。(2)总建筑面积约69111m2。其中地下部分建筑面积26811m2，作地下车库及下沉式12广场；地面以上建筑42300m2，作商务办公写字楼。地下室长128m，宽70m。地上主楼长50米，宽47米。(3)外墙均采用YTONG轻质砂加气混凝土砌块。(4)本工程防水采用快干喷覆式防水涂膜。1.4结构概述(1)陆家嘴金融中心大厦工程地下室三层，实挖土深16m，大底板厚主楼部位1.8m，其他部位1.2m；(2)塔楼地下部分柱采用劲性砼，楼板采用钢筋砼现浇板，除塔楼部分地下室为现浇钢筋砼框架结构；地上部分核芯筒和框架柱采用劲性砼柱，框架梁及次梁均采用钢梁，楼盖采用现浇砼楼板于钢梁上，标准层层高4.5m。地下室局部区域按人防要求进行结构设计。(3)地下室底板、侧壁及顶板混凝土掺入复合型工程防裂纤维A(弹性模量≥25GPa，塑性减裂率≥95%，硬化减裂率≥60%)，纤维长度12~18mm，掺量为每立方米混凝土1.2~1.5kg；地下室其它部位混凝土掺入复合工程防裂纤维B(弹性模量≥3.5GPa，塑性减裂率≥95%)，纤维长度18mm，掺量为每立方米混凝土0.9~1.0kg。(4)上部结构为一栋塔楼，建筑面积4.23万平方米，共20层（包括水箱层和屋面层），结构高度90米，其中除1F～2F层高5.0m，其余标准层层高均为4.5m。主楼结构平面为一个劲性混凝土剪力墙筒体，周边框架为箱形钢柱内灌砼及钢梁形式。结构体系属型钢混凝土框架-筒体结构。框架梁与柱为刚性连接、主梁与核心筒体之间及主梁与次梁之间为铰接。同时为了增加核心筒体的延性，在筒体四周及框架梁与筒体交接处均设置了型钢柱。框架梁及次梁均采用钢梁。楼板为现浇混凝土楼板。1.5工程承包范围土建工程：支撑爆破后的掺渣清运、换撑系统及土方回填、钢筋混凝土结构工程、砌体工程、防水工程等。木工程：木质门、木质防火门等。金属工程：钢结构、进户门、防火门、铁门及小五金安装、爬梯、楼梯扶手集水井盖板等。23饰面工程：地面、顶棚、墙面等。室外工程：排水系统等。1.6工程目标工程的基本质量目标：按“备案制”要求一次验收合格，以“优质”工程标准组织验收。确保本工程达到上海市文明工地标准，获得“市级文明工地”称号。1.7工程特点、难点分析本工程施工中有土建、钢结构吊装、幕墙、精装饰、设备安装等专业队伍，因此施工协调难度相当大。本工程底板面积约8960m2，混凝土方量总计约13450m3。因此，一次性浇捣大体积混凝土的质量保证措施成为重要。本工程为劲性砼复合结构，土建与钢结构施工的配合程度直接影响到整个结构的质量与计划工期目标的实现。核芯筒与外围框架柱均为钢构件构成，每节的重量吨位都较大，给施工现场塔吊的选用和布置带来了难度。同时，因现场可以提供给钢结构专业分包单位的构件堆放场地也不是很充裕。2编制依据业主提供本工程的施工图纸建筑与市政降水工程技术规程JGJ/T111—1998建筑机械使用及安全技术规程JGJ33—2001施工现场临时用电安全技术规范JGJ46—2005地下工程防水技术规范GB50108-2001建筑地基基础工程施工质量验收规范GB50202-2002砌体工程施工质量验收规范GB50203-2002混凝土结构工程施工质量验收规范GB50204-2002建筑地面工程施工质量验收规范GB50209-2002建筑工程施工质量验收统一标准GB50300...
