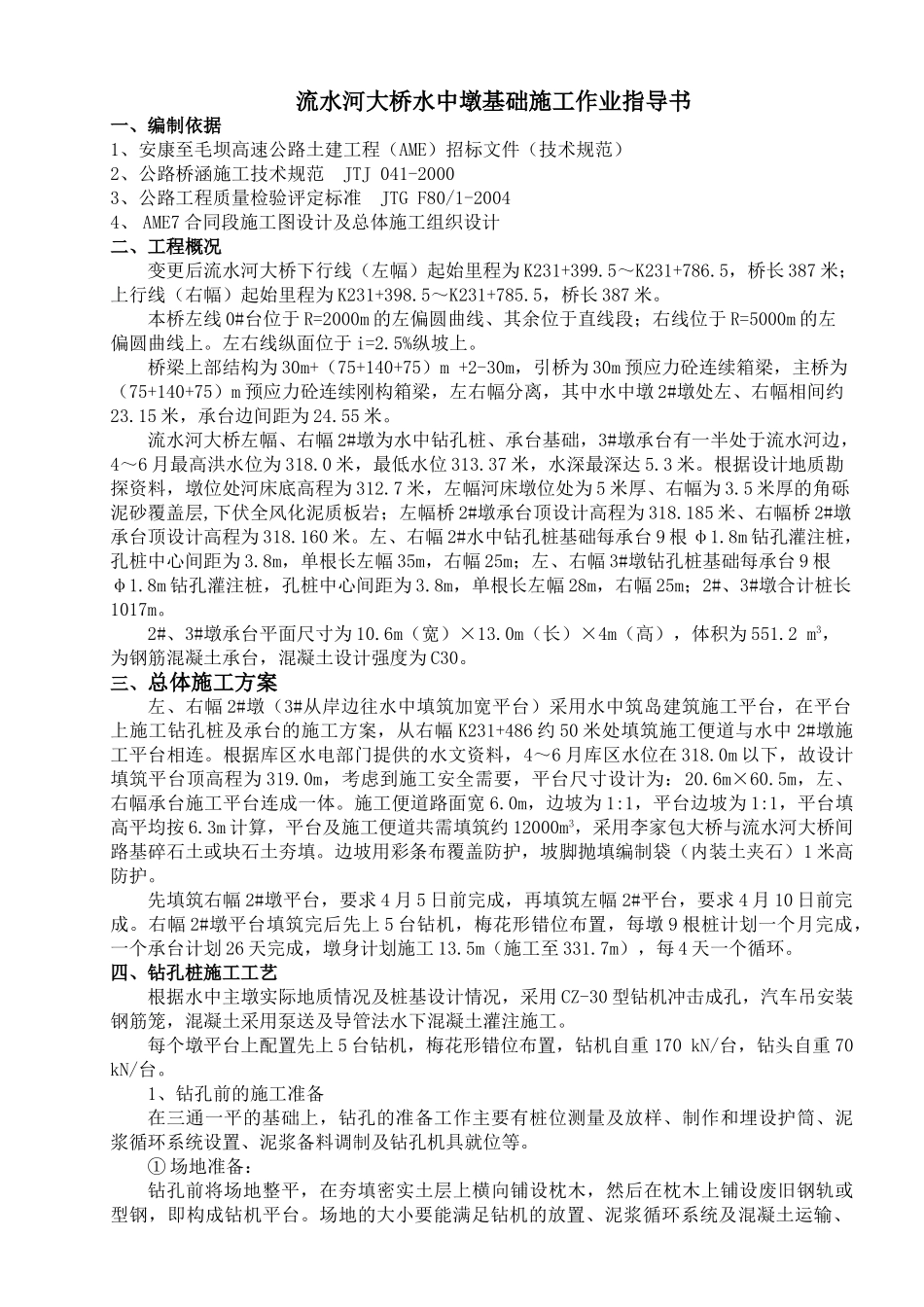

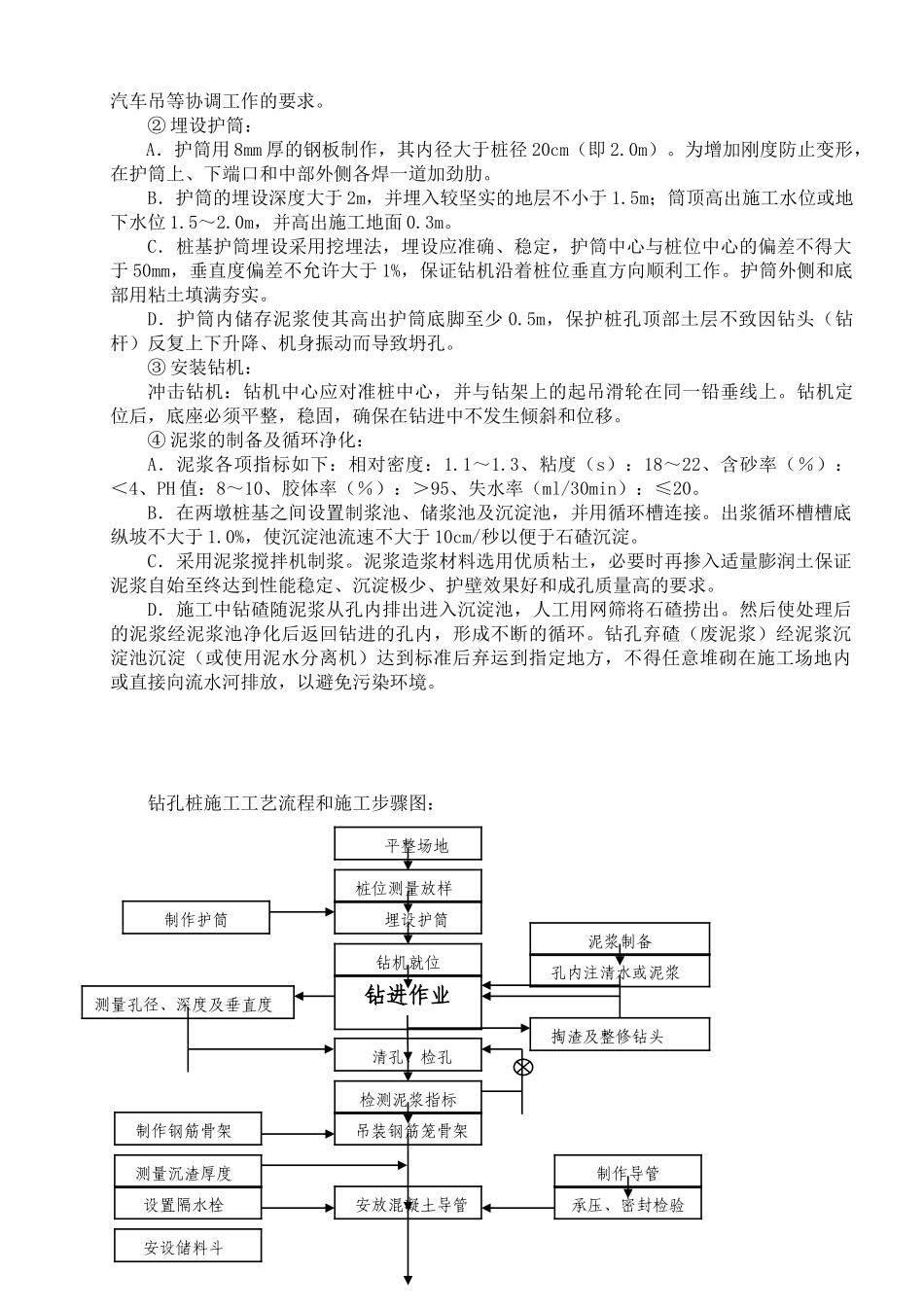

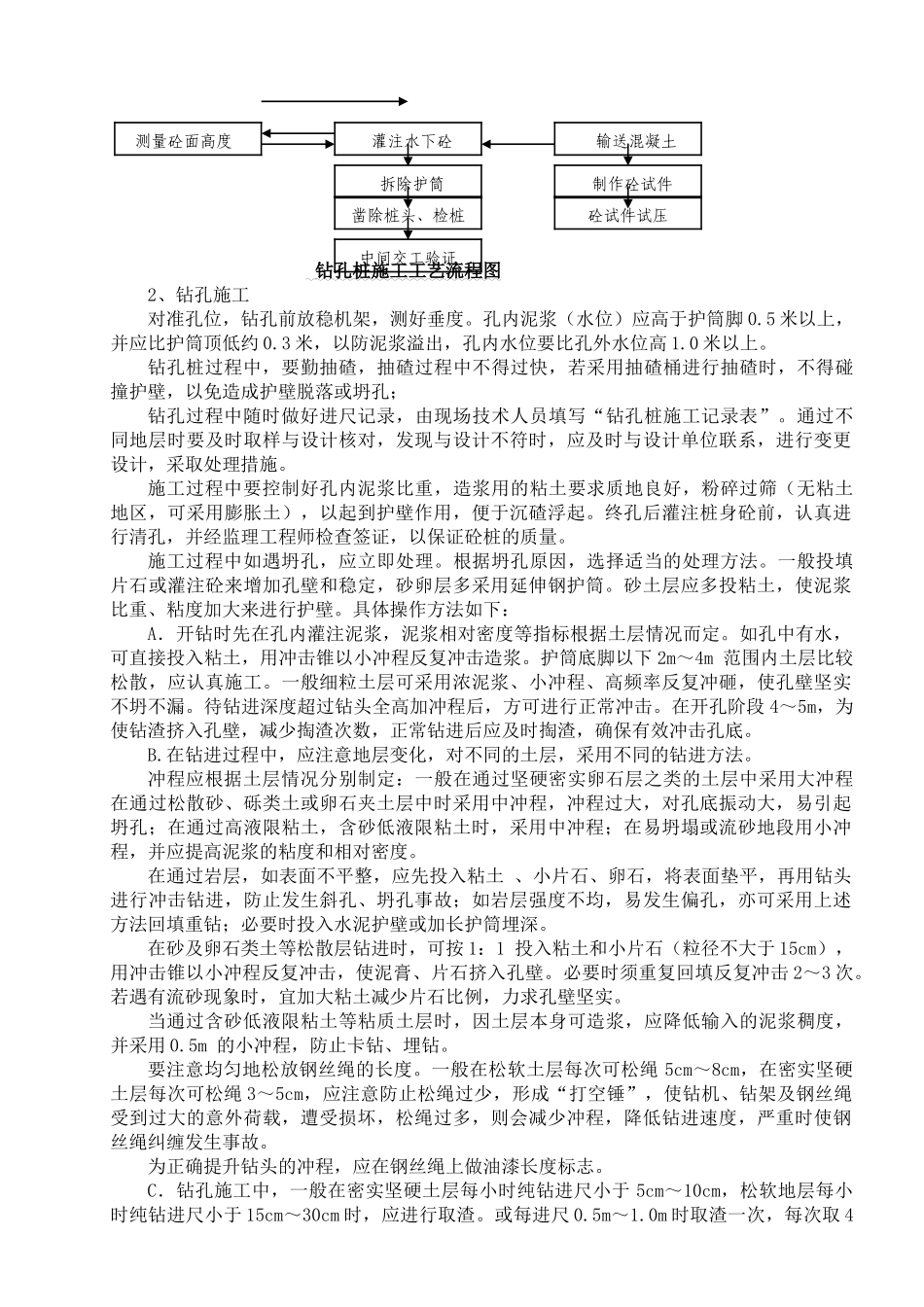

流水河大桥水中墩基础施工作业指导书一、编制依据1、安康至毛坝高速公路土建工程（AME）招标文件（技术规范）2、公路桥涵施工技术规范JTJ041-20003、公路工程质量检验评定标准JTGF80/1-20044、AME7合同段施工图设计及总体施工组织设计二、工程概况变更后流水河大桥下行线（左幅）起始里程为K231+399.5～K231+786.5，桥长387米；上行线（右幅）起始里程为K231+398.5～K231+785.5，桥长387米。本桥左线0#台位于R=2000m的左偏圆曲线、其余位于直线段；右线位于R=5000m的左偏圆曲线上。左右线纵面位于i=2.5%纵坡上。桥梁上部结构为30m+（75+140+75）m+2-30m，引桥为30m预应力砼连续箱梁，主桥为（75+140+75）m预应力砼连续刚构箱梁，左右幅分离，其中水中墩2#墩处左、右幅相间约23.15米，承台边间距为24.55米。流水河大桥左幅、右幅2#墩为水中钻孔桩、承台基础，3#墩承台有一半处于流水河边，4～6月最高洪水位为318.0米，最低水位313.37米，水深最深达5.3米。根据设计地质勘探资料，墩位处河床底高程为312.7米，左幅河床墩位处为5米厚、右幅为3.5米厚的角砾泥砂覆盖层,下伏全风化泥质板岩；左幅桥2#墩承台顶设计高程为318.185米、右幅桥2#墩承台顶设计高程为318.160米。左、右幅2#水中钻孔桩基础每承台9根φ1.8m钻孔灌注桩，孔桩中心间距为3.8m，单根长左幅35m，右幅25m；左、右幅3#墩钻孔桩基础每承台9根φ1.8m钻孔灌注桩，孔桩中心间距为3.8m，单根长左幅28m，右幅25m；2#、3#墩合计桩长1017m。2#、3#墩承台平面尺寸为10.6m（宽）×13.0m（长）×4m（高），体积为551.2m3，为钢筋混凝土承台，混凝土设计强度为C30。三、总体施工方案左、右幅2#墩（3#从岸边往水中填筑加宽平台）采用水中筑岛建筑施工平台，在平台上施工钻孔桩及承台的施工方案，从右幅K231+486约50米处填筑施工便道与水中2#墩施工平台相连。根据库区水电部门提供的水文资料，4～6月库区水位在318.0m以下，故设计填筑平台顶高程为319.0m，考虑到施工安全需要，平台尺寸设计为：20.6m×60.5m，左、右幅承台施工平台连成一体。施工便道路面宽6.0m，边坡为1:1，平台边坡为1:1，平台填高平均按6.3m计算，平台及施工便道共需填筑约12000m3，采用李家包大桥与流水河大桥间路基碎石土或块石土夯填。边坡用彩条布覆盖防护，坡脚抛填编制袋（内装土夹石）1米高防护。先填筑右幅2#墩平台，要求4月5日前完成，再填筑左幅2#平台，要求4月10日前完成。右幅2#墩平台填筑完后先上5台钻机，梅花形错位布置，每墩9根桩计划一个月完成，一个承台计划26天完成，墩身计划施工13.5m（施工至331.7m），每4天一个循环。四、钻孔桩施工工艺根据水中主墩实际地质情况及桩基设计情况，采用CZ-30型钻机冲击成孔，汽车吊安装钢筋笼，混凝土采用泵送及导管法水下混凝土灌注施工。每个墩平台上配置先上5台钻机，梅花形错位布置，钻机自重170kN/台，钻头自重70kN/台。1、钻孔前的施工准备在三通一平的基础上，钻孔的准备工作主要有桩位测量及放样、制作和埋设护筒、泥浆循环系统设置、泥浆备料调制及钻孔机具就位等。①场地准备：钻孔前将场地整平，在夯填密实土层上横向铺设枕木，然后在枕木上铺设废旧钢轨或型钢，即构成钻机平台。场地的大小要能满足钻机的放置、泥浆循环系统及混凝土运输、汽车吊等协调工作的要求。②埋设护筒：A．护筒用8mm厚的钢板制作，其内径大于桩径20cm（即2.0m）。为增加刚度防止变形，在护筒上、下端口和中部外侧各焊一道加劲肋。B．护筒的埋设深度大于2m，并埋入较坚实的地层不小于1.5m；筒顶高出施工水位或地下水位1.5～2.0m，并高出施工地面0.3m。C．桩基护筒埋设采用挖埋法，埋设应准确、稳定，护筒中心与桩位中心的偏差不得大于50mm，垂直度偏差不允许大于1%，保证钻机沿着桩位垂直方向顺利工作。护筒外侧和底部用粘土填满夯实。D．护筒内储存泥浆使其高出护筒底脚至少0.5m，保护桩孔顶部土层不致因钻头（钻杆）反复上下升降、机身振动而导致坍孔。③安装钻机：冲击钻机：钻机中心应对准桩中心，并与钻架上的起吊滑轮在同一铅垂线上。钻机定位后，底座必须平整，稳固，确保在钻进中不发生倾斜和位移。④泥浆的制备及循...
