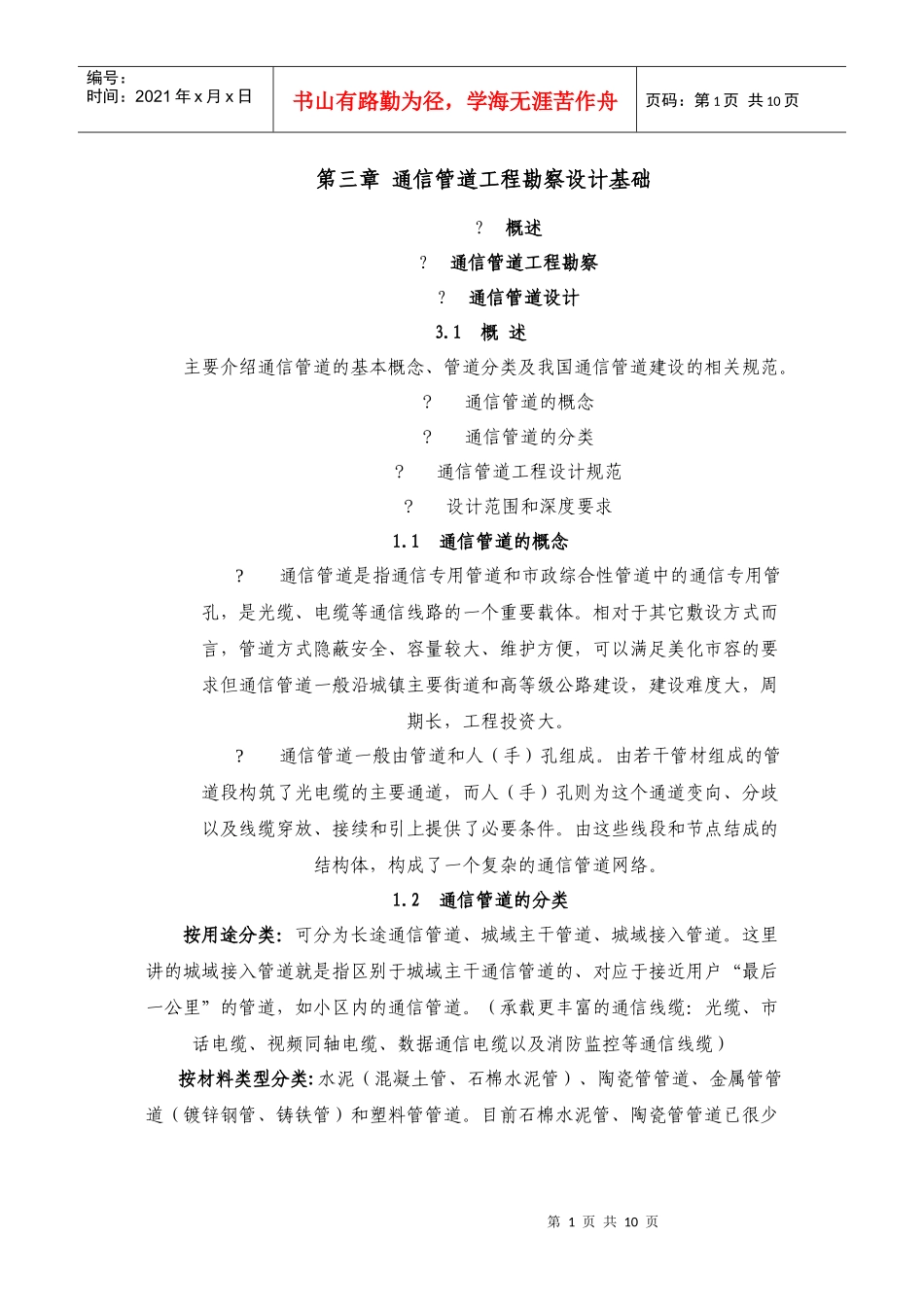

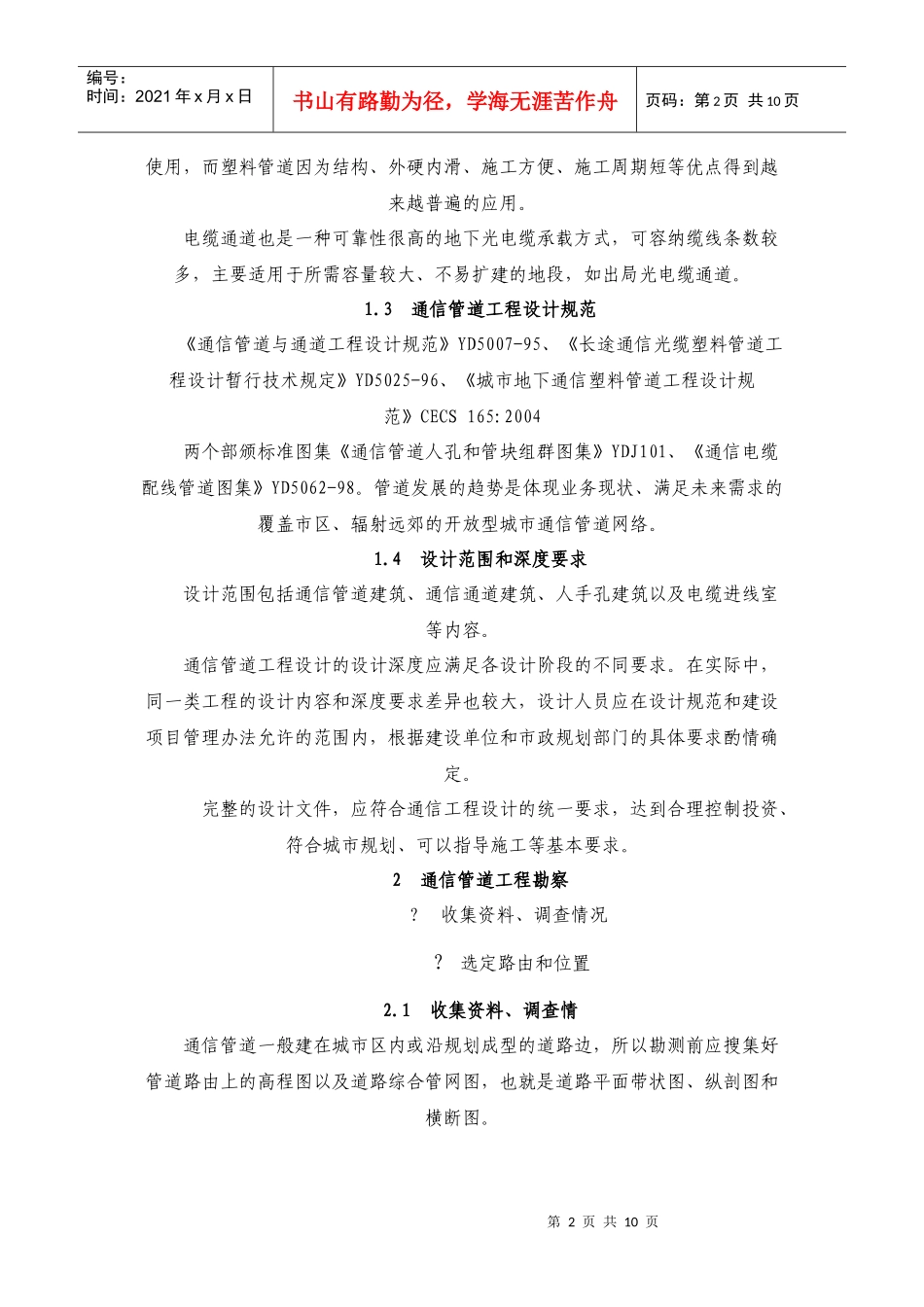

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页第三章通信管道工程勘察设计基础?概述?通信管道工程勘察?通信管道设计3.1概述主要介绍通信管道的基本概念、管道分类及我国通信管道建设的相关规范。?通信管道的概念?通信管道的分类?通信管道工程设计规范?设计范围和深度要求1.1通信管道的概念?通信管道是指通信专用管道和市政综合性管道中的通信专用管孔，是光缆、电缆等通信线路的一个重要载体。相对于其它敷设方式而言，管道方式隐蔽安全、容量较大、维护方便，可以满足美化市容的要求但通信管道一般沿城镇主要街道和高等级公路建设，建设难度大，周期长，工程投资大。?通信管道一般由管道和人（手）孔组成。由若干管材组成的管道段构筑了光电缆的主要通道，而人（手）孔则为这个通道变向、分歧以及线缆穿放、接续和引上提供了必要条件。由这些线段和节点结成的结构体，构成了一个复杂的通信管道网络。1.2通信管道的分类按用途分类：可分为长途通信管道、城域主干管道、城域接入管道。这里讲的城域接入管道就是指区别于城域主干通信管道的、对应于接近用户“最后一公里”的管道，如小区内的通信管道。（承载更丰富的通信线缆：光缆、市话电缆、视频同轴电缆、数据通信电缆以及消防监控等通信线缆）按材料类型分类:水泥（混凝土管、石棉水泥管）、陶瓷管管道、金属管管道（镀锌钢管、铸铁管）和塑料管管道。目前石棉水泥管、陶瓷管管道已很少第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页使用，而塑料管道因为结构、外硬内滑、施工方便、施工周期短等优点得到越来越普遍的应用。电缆通道也是一种可靠性很高的地下光电缆承载方式，可容纳缆线条数较多，主要适用于所需容量较大、不易扩建的地段，如出局光电缆通道。1.3通信管道工程设计规范《通信管道与通道工程设计规范》YD5007-95、《长途通信光缆塑料管道工程设计暂行技术规定》YD5025-96、《城市地下通信塑料管道工程设计规范》CECS165:2004两个部颁标准图集《通信管道人孔和管块组群图集》YDJ101、《通信电缆配线管道图集》YD5062-98。管道发展的趋势是体现业务现状、满足未来需求的覆盖市区、辐射远郊的开放型城市通信管道网络。1.4设计范围和深度要求设计范围包括通信管道建筑、通信通道建筑、人手孔建筑以及电缆进线室等内容。通信管道工程设计的设计深度应满足各设计阶段的不同要求。在实际中，同一类工程的设计内容和深度要求差异也较大，设计人员应在设计规范和建设项目管理办法允许的范围内，根据建设单位和市政规划部门的具体要求酌情确定。完整的设计文件，应符合通信工程设计的统一要求，达到合理控制投资、符合城市规划、可以指导施工等基本要求。2通信管道工程勘察?收集资料、调查情况?选定路由和位置2.1收集资料、调查情通信管道一般建在城市区内或沿规划成型的道路边，所以勘测前应搜集好管道路由上的高程图以及道路综合管网图，也就是道路平面带状图、纵剖图和横断图。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页根据管道埋设深度，地下管线的安排顺序通常自建筑物红线外至路中心依次为：通信管道（T）、电力管道、煤气管道（M）、热力管道（R）、给水管道（J）、雨水管道（Y）、污水管道（W）以及人防通道。地下各种管线的断面、埋深以及外护层材料结构都有各自的规范，相互之间差异很大。通信设计时除了到规划、市政部门调查、核实有关情况之处，还应向政府相关部门和沿途相关厂矿单位调查了解有关情况，作为确定管道建筑位置、保护措施和工程费用的重要依据。需要设想的情况包括城市建设近远期总体规划、道路、桥梁、涵洞扩建改造计划、地下管网市话的建设和履行计划、电厂电站和化工厂有关情况、地下水位和冰冻层深度、政府赔补费用标准以及其它有关方面的情况。2.2选定路由和位置通信管道的路由的具体位置一般应严格按照城市规划部门提供的规划设计条件确定。但对于通信专业来讲，在规划设计阶段应当根据以下几个方面选取管道路由和位置：（1）通信管道应铺...
