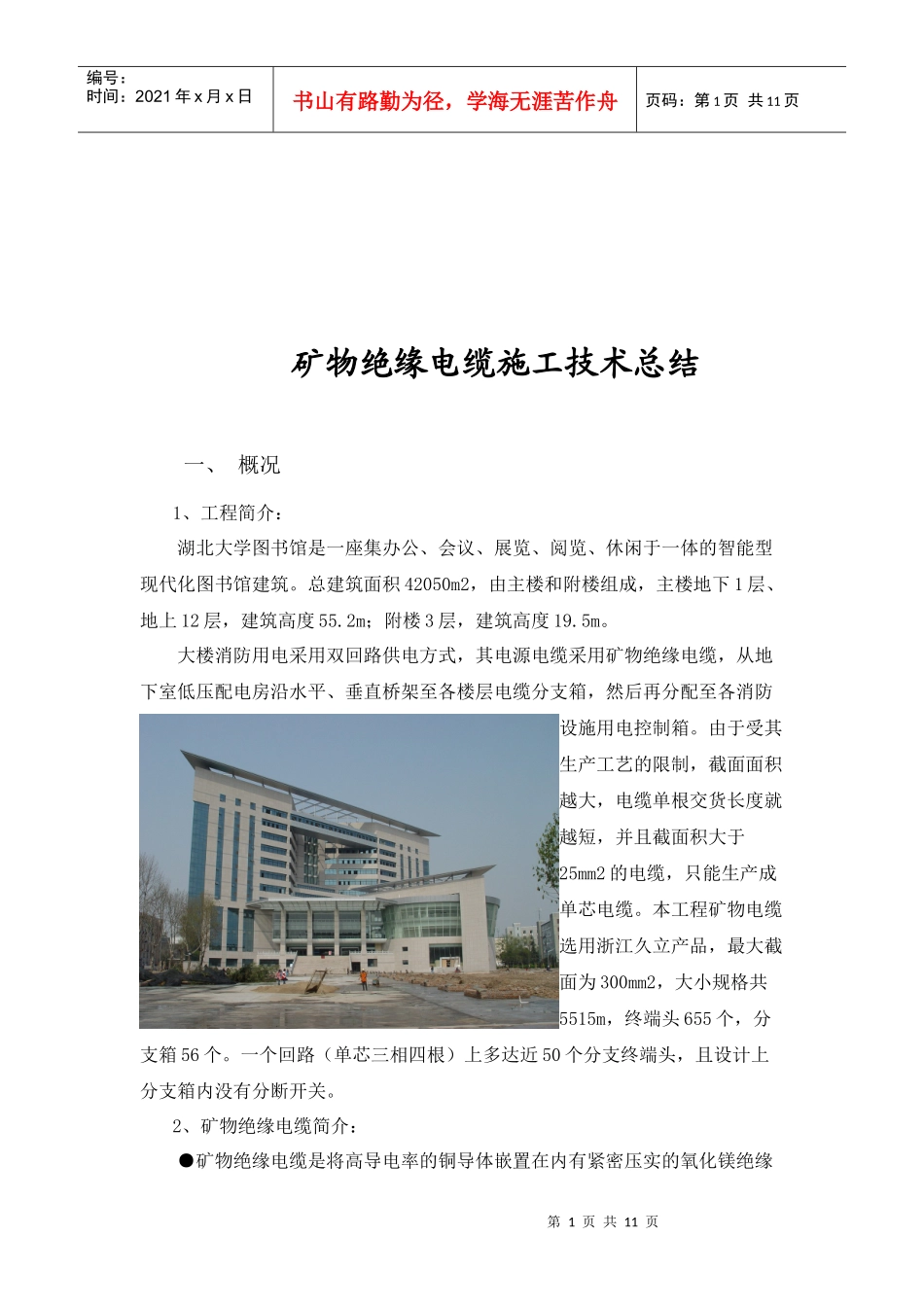

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页矿物绝缘电缆施工技术总结一、概况1、工程简介：湖北大学图书馆是一座集办公、会议、展览、阅览、休闲于一体的智能型现代化图书馆建筑。总建筑面积42050m2，由主楼和附楼组成，主楼地下1层、地上12层，建筑高度55.2m；附楼3层，建筑高度19.5m。大楼消防用电采用双回路供电方式，其电源电缆采用矿物绝缘电缆，从地下室低压配电房沿水平、垂直桥架至各楼层电缆分支箱，然后再分配至各消防设施用电控制箱。由于受其生产工艺的限制，截面面积越大，电缆单根交货长度就越短，并且截面积大于25mm2的电缆，只能生产成单芯电缆。本工程矿物电缆选用浙江久立产品，最大截面为300mm2，大小规格共5515m，终端头655个，分支箱56个。一个回路（单芯三相四根）上多达近50个分支终端头，且设计上分支箱内没有分断开关。2、矿物绝缘电缆简介：●矿物绝缘电缆是将高导电率的铜导体嵌置在内有紧密压实的氧化镁绝缘第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页材料的无缝铜管中构成的，也称氧化镁防火电缆.●由于构成该电缆的材料全部是无机材料，因此它具有一些其它有机绝缘电缆所不可能具有的某些特性，其中耐火、耐高温等是其显著标志。电缆的长期使用温度可达250℃，在950—1000℃下可维持3小时不损坏（国标耐火时间为90分钟）。●电缆的主要特性：耐火、耐高温、截流量大、耐机械损伤、耐腐蚀性好、耐辐照、寿命长、接地等。矿物绝缘电缆结构示意图二、过程中出现的问题在湖大图书馆矿物绝缘电缆的安装施工过程中，曾出现过以下问题:1、电缆绝缘阻值达不到要求；2、在试运行过程中，发生短路跳闸事故；3、部分多次返工，造成了敷设好的电缆失去了原有的整齐与美观。三、原因分析在施工过程中出现以上种种问题，主要原因归结在人及施工环境的因素，具体表现在以下几个方面：●项目管理人员认识不到位。对矿物绝缘电缆，项目管理工人员均没有施工经验，对其了解，仅局限于参考书本或是厂家提供的简易说明书，对电缆施工难点和重点不清楚，对绝缘材料氧化镁的性能不太了解，对其各种附件，尤其是密封绝缘附件性能不了解，对矿物电缆头制作的工艺要求、对操作环境及操作人员要求等，从管理人员思想上没有引起足够的重视，加之后期项目部（1）导电线芯（2）绝缘材料（氧化镁）（3）铜护套第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页与厂方业务员之间的矛盾，对绝缘矿物电缆的施工，有些盲目上阵。●厂方人员技术服务不到位。货款未能及时支付，厂家未按合同规定提供绝缘密封材料及施工技术指导。●现场人员操作水平不到位。临时组建的电缆安装班，在电缆敷设的过程中，在项目技术人员的安排下，班组基本上按照要求进行，但在项目技术人员本身就对矿物绝缘电缆缺乏经验的情况下，工人对电缆头的制作操作技术水平相差较大，出现了大量不合格现象，后期在厂方技术人员指导下，整改施工难度更大，施工工艺更难掌握，同时由于是临时组建的班组，人员流动比较大，经常是刚刚掌握稍微熟练了，又因别的事情离开现场。●施工环境的影响。氧化镁绝缘物极易吸潮，在施工过程中，环境因素是造成矿物绝缘电缆绝缘阻值达不到要求的重要原因之一。主要表现在，一是施工场所，高层建筑低压配电房多半在地下室，环境潮湿；二是施工季节，春夏季节空气潮湿；三是施工人员不注意细节，如棉纱不清洁、用口吹氧化镁粉末等；四是放置时间长，主要是施工操作不连续和施工完后长时间不通电运行使用。四、最终效果1、工期相对拖延较久，好在因其它原因没有影响总工期；2、项目管理班子在整个过程中承受了很大的精神压力；3、多次返工，部分位置失去了原本布局整齐、美观的效果。五、施工重点与难点1、施工准备●材料计划由于矿物绝缘电缆生产工艺比较复杂，价格较贵，硬度较大，施工时不易进行煨弯，所以无论从降低成本还是施工工艺方面来说，都必须要求定货的长度相当准确。同时，由于电缆截面积大于25mm2只能生产成单芯，并且电...
