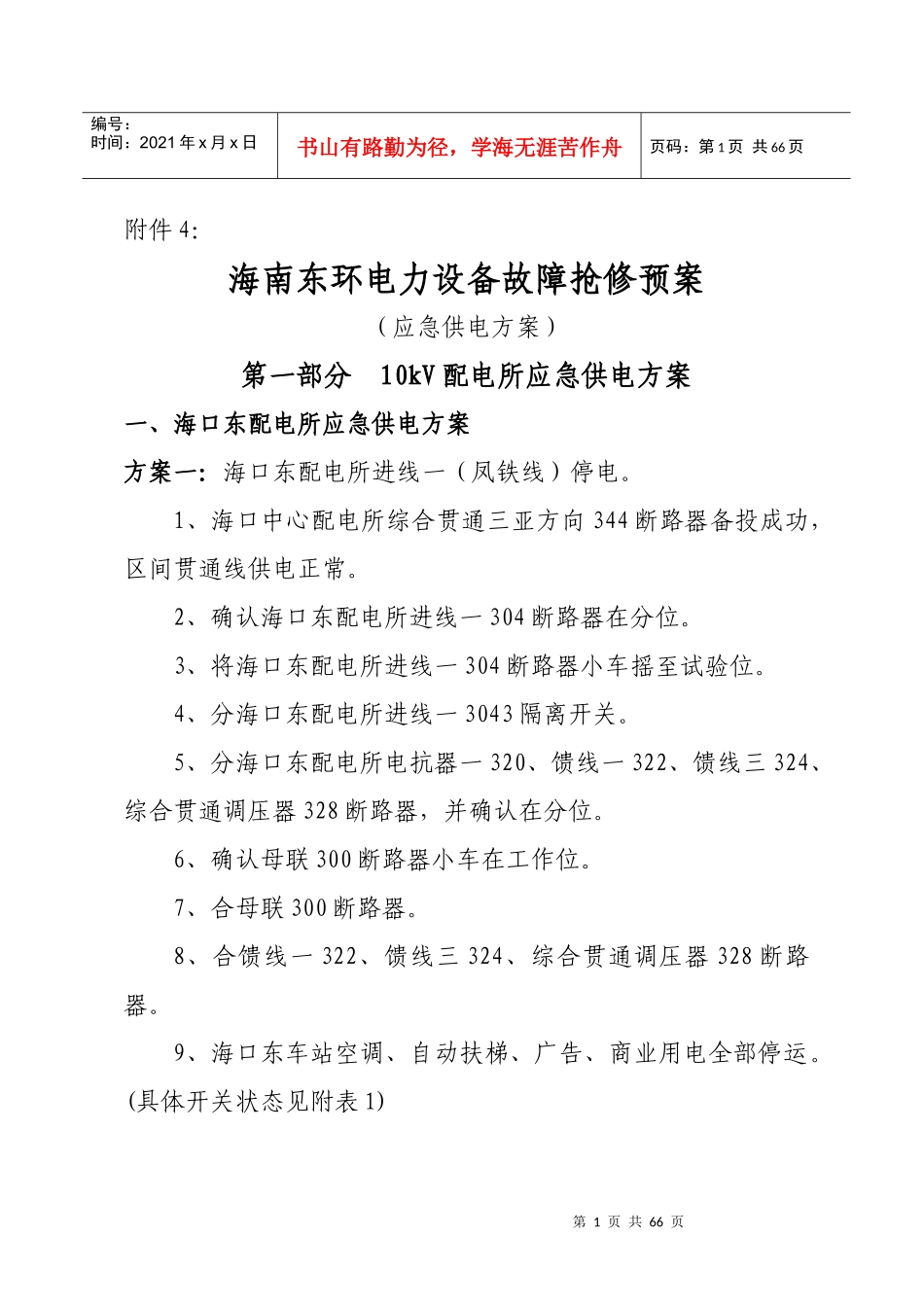

第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页附件4：海南东环电力设备故障抢修预案（应急供电方案）第一部分10kV配电所应急供电方案一、海口东配电所应急供电方案方案一：海口东配电所进线一（凤铁线）停电。1、海口中心配电所综合贯通三亚方向344断路器备投成功，区间贯通线供电正常。2、确认海口东配电所进线一304断路器在分位。3、将海口东配电所进线一304断路器小车摇至试验位。4、分海口东配电所进线一3043隔离开关。5、分海口东配电所电抗器一320、馈线一322、馈线三324、综合贯通调压器328断路器，并确认在分位。6、确认母联300断路器小车在工作位。7、合母联300断路器。8、合馈线一322、馈线三324、综合贯通调压器328断路器。9、海口东车站空调、自动扶梯、广告、商业用电全部停运。(具体开关状态见附表1)第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页10、与海口东车站值班室、信息所、物业确认供电正常。11、准备应急发电机，做好进线二（丘铁线）停电应急供电准备。方案二：海口东配电所进线二（丘铁线）停电。1、文昌一级贯通海口方向332断路器备投成功，区间贯通线供电正常。2、确认海口东10/0.4kV变电所低压母联投入。3、海口东车站空调、广告、商业用电全部停运(具体开关状态见附表1)。4、与海口东车站值班室、信息所、物业确认供电正常。5、准备应急发电机，做好进线一（凤铁线）停电应急供电准备。方案三：海口东进线一（凤铁线）、进线二（丘铁线）同时停电。1、确认海口中心配电所综合贯通三亚方向344断路器备投成功、文昌配电所一级贯通海口方向332断路器备投成功，区间贯通线供电正常。2、确认海口东配电所进线一304、进线二302断路器在分位。第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页3、确认海口东10/0.4kV变电所低压母联断路器在分位。4、依次分海口东10/0.4kV变电所低压馈出回路、进线一低压进线、进线二低压进线断路器。5、分海口东10/0.4kV变电所103、203负荷开关；6、将进线一低压进线、进线二低压进线断路器摇至试验位。7、对进线一侧电容柜进行充分放电，将应急发电机从进线一侧电容柜母排接入。8、确认发电机和母线连接相序。9、确认应急发电机燃油充足，冷却水水位正常。10、启动应急发电机，检查应急发电机电压。11、确认发电机电压正常后合发电机出线开关。12、确认海口东10/0.4kV变电所低压断路器自投成功。13、将海口东10/0.4kV变电所低压母联控制器打至“手动”、“不自复”位。14、合海口东10/0.4kV变电所客运信息、安全门、消防、应急照明、售票室低压馈线断路器(具体开关状态见附表1)。15、与海口东车站值班室、信息所、物业确认供电正常。16、将海口东配电所进线一304、进线二302断路器小车摇至试验位（视情况而定）。第4页共66页第3页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共66页17、分海口东配电所进线一3043、进线二3023隔离开关。（视情况而定）18、发电机运行中每半小时检查一次发电机电压、频率、燃油、冷却水水位。附件1：海口东10/0.4kV变电所负荷表序号1AA-4正常位置一路停电两路停电序号2AA-3正常位置一路停电两路停电11AL合闸1备用分闸22AL合闸2站房照明(A4)12KW合闸3备用分闸3站房照明(A3)2.48KW合闸4站房照明（左侧强电井）A1,21.6KW合闸4站房照明(ALW2,ALtq1)29KW合闸5站房照明（右侧强电井）A2,21.5KW合闸5站台照明（ALtq2）12.0KW合闸合闸6站台照明（ALW,S2）24.88KW合闸合闸6贵宾室照明(A1T)6.06KW合闸7应急照明（左侧强电井）备用19.05KW合闸合闸7贵宾室照明(A2T)7.14KW合闸8应急照明（右侧强电井）主用11.52KW合闸合闸8应急照明（左侧强电井）主用19.05KW合闸合闸9备用分闸9应急照明（右侧强电井）备用11.52KW合闸合闸序号1AA-5正常位置一路停电两路停电序号2AA-4正常位置一路停电两路停电1站台动力（APW1)212.4KW合闸1站台动力（APW2)166.2KW合闸2备用合闸2备用分闸3二层a区冷水机组110KW合闸3一层a区冷水机组110KW合闸4备用...
