铁路明珠地产广场钢筋施工方案_(2)VIP免费

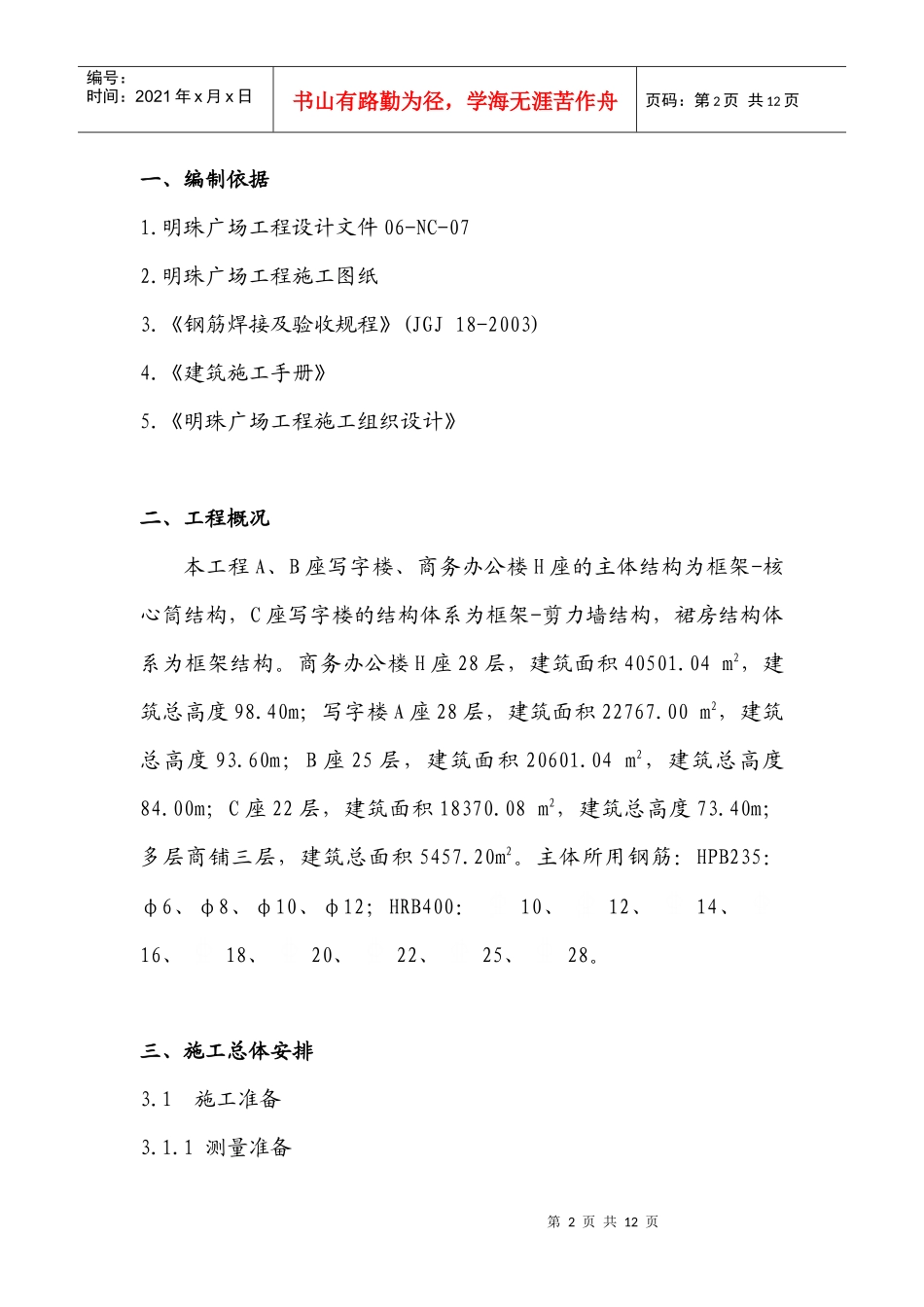

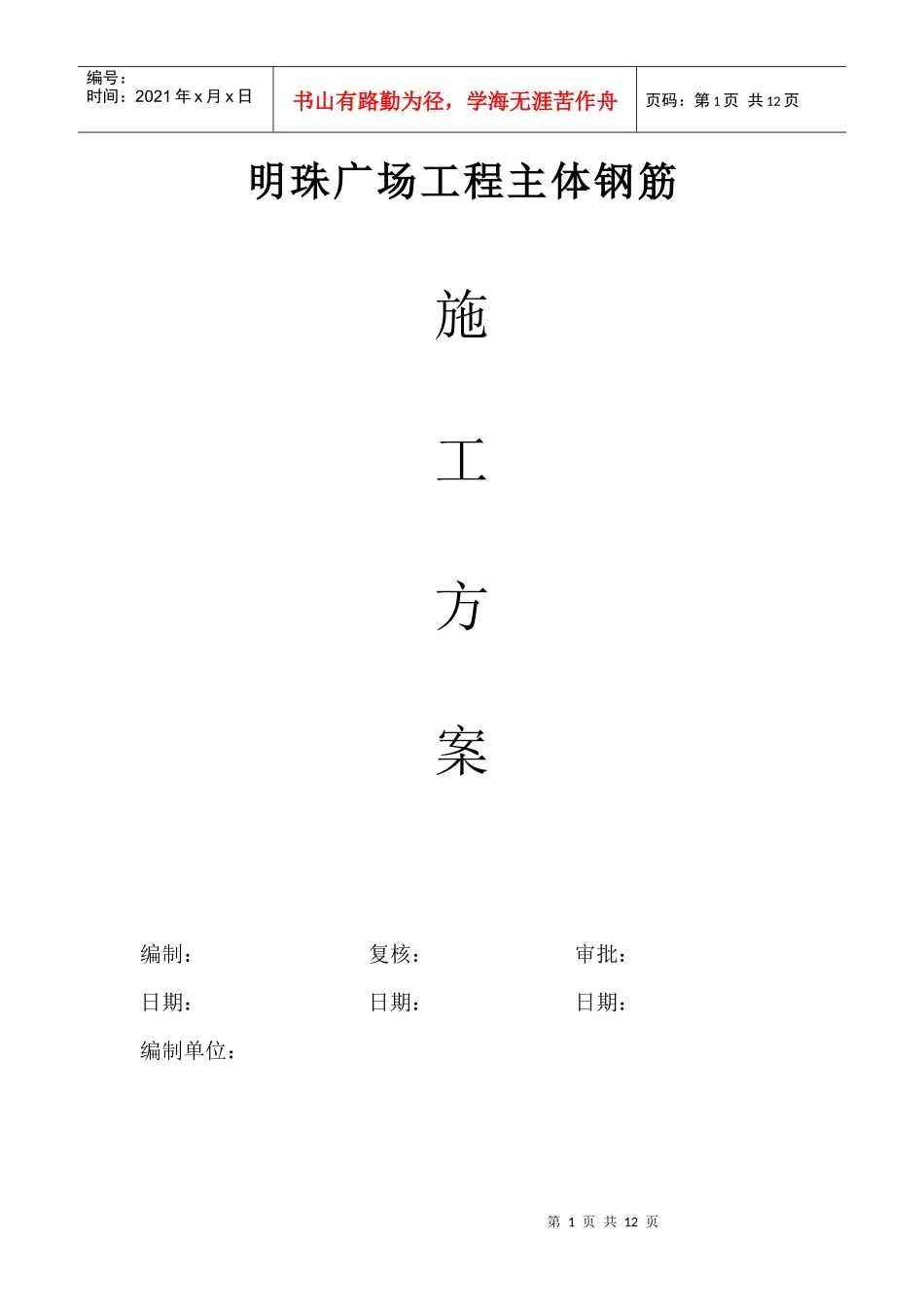

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页明珠广场工程主体钢筋施工方案编制：复核：审批：日期：日期：日期：编制单位：第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页一、编制依据1.明珠广场工程设计文件06-NC-072.明珠广场工程施工图纸3.《钢筋焊接及验收规程》(JGJ18-2003)4.《建筑施工手册》5.《明珠广场工程施工组织设计》二、工程概况本工程A、B座写字楼、商务办公楼H座的主体结构为框架-核心筒结构，C座写字楼的结构体系为框架-剪力墙结构，裙房结构体系为框架结构。商务办公楼H座28层，建筑面积40501.04m2，建筑总高度98.40m；写字楼A座28层，建筑面积22767.00m2，建筑总高度93.60m；B座25层，建筑面积20601.04m2，建筑总高度84.00m；C座22层，建筑面积18370.08m2，建筑总高度73.40m；多层商铺三层，建筑总面积5457.20m2。主体所用钢筋：HPB235：φ6、φ8、φ10、φ12；HRB400：10、12、14、16、18、20、22、25、28。三、施工总体安排3.1施工准备3.1.1测量准备第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页根据地下室顶板上预埋的主楼内控点，通过激光经纬仪竖向投点或吊线的方法，在楼板混凝土浇注完成后，将主楼内控点位置引至该楼层，并放出轴线和墙、柱位置线。3.1.2机具准备设备名称设备型号台数电焊机BX-3302电渣压力焊机JSD-6004闪光对焊机UN1-1002钢筋切断机GJ-40A2钢筋弯曲机WG-40A-12钢筋调直机TZ-8-1323.2施工手续现场所有钢筋工必须具备上岗证，焊工必须具备合格证（在有效期内）。未经培训的人员严禁操作设备。3.3审图施工前认真查阅图纸（包括与建筑图对应的情况）、方案、相关安全质量规范，做到图纸上的问题提前与设计联系解决，配筋及施工中重点突出。3.4管理人员及劳务人员培训项目技术部按规定对项目相关部门进行方案措施交底（包括书面和口头）。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页四、主要施工方法4.1原材采购与供应钢筋选用国家大型钢厂的热轧Ⅰ级、Ⅲ级钢筋，严格执行ISO9001:2000质量标准和相关程序文件。4.2配筋及相关要求4.2.1砼保护层厚度：受力钢筋的混凝土保护层厚度详见下表，且作如下补充：1）楼板受力钢筋的混凝土保护层厚度同该表中的“墙”保护层厚度。2）梁、柱中箍筋和构造钢筋的保护层厚度为15毫米；墙、板中分布钢筋的保护层厚度不应小于该表中相应数值减10毫米。3）梁、柱中纵向受力钢筋的混凝土保护层实际厚度亦不应大于40毫米。4.2.2钢筋锚固受拉钢筋的最小锚固长度和受拉钢筋抗震锚固长度按国标图籍03G101-1。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页4.3施工方法4.3.1准备及基本方法(1)核对成品钢筋的型号、直径、形状、尺寸和数量是否与料单料牌相符；如有错漏，应纠正增补。柱钢筋保护层均采用水泥垫块。(2)墙柱插筋采用定位筋和梯子筋固定。定位筋和梯子筋加工尺寸必须准确，定位筋和梯子筋拆除后要立即清理干净，校正尺寸，偏差较大的严禁使用。(3)直径≤12mm钢筋采用22号铁丝绑扎，直径＞12mm钢筋采用20号铁丝绑扎。4.3.2钢筋绑扎及安装（1）梁、板钢筋放线→搭设模板支撑→梁、板模板安装→梁钢筋安装→放置梁垫块→板钢筋安装→放置板垫块和马凳→放置构造柱插筋并固定1）绑扎梁筋的脚手架同绑扎绑扎墙筋脚手架2）梁板钢筋上层弯钩朝下，下层弯钩朝上。板、次梁与主梁交叉处，板筋在上，次梁筋在中层，主梁筋在下。相同箍筋接头交错布置在两根纵向架立筋上。纵向受力筋为多层时，层间垫以短钢筋保证其间距。3）梁纵向受力钢筋：上筋间距≥30mm或1.5d（d为钢筋中最大直径），下筋间距≥25mm或d；下部纵向钢筋配置≥两层时，钢筋水平方向中距比下面两层中距增大一倍。第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页4）梁的下部钢筋不在跨中1/3范围连接，上部钢筋不在支座1/3范围连接。5）板中...
