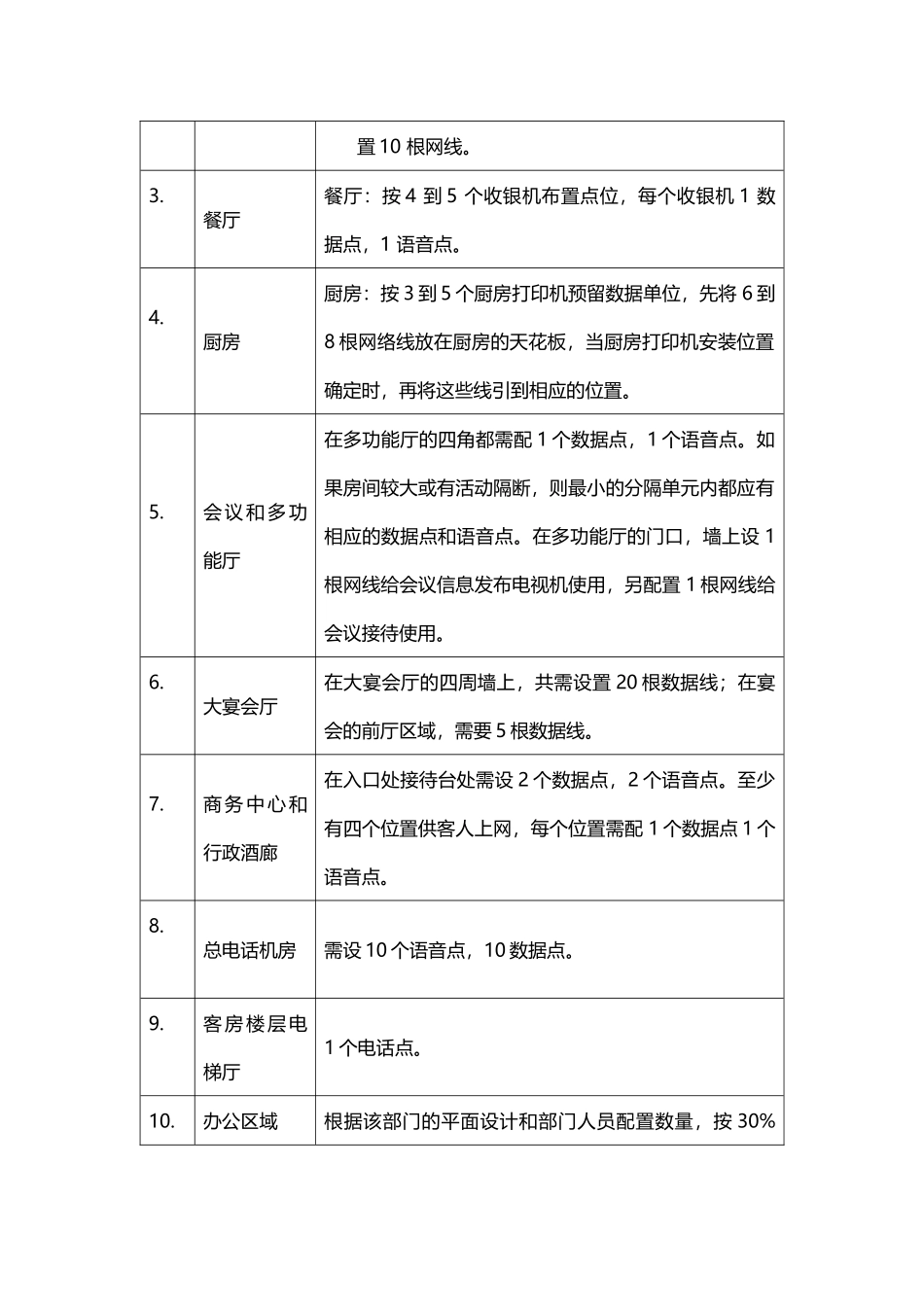

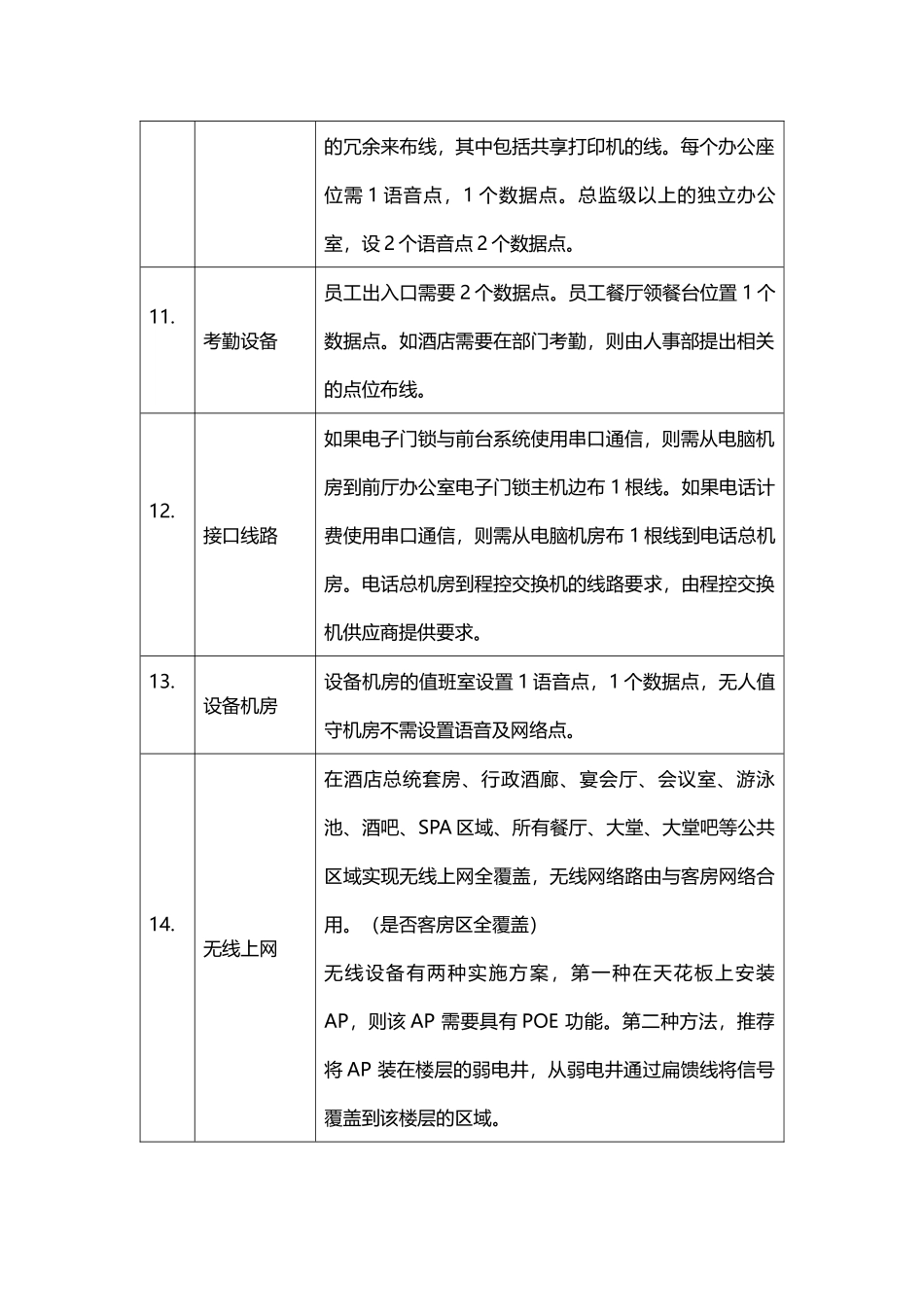

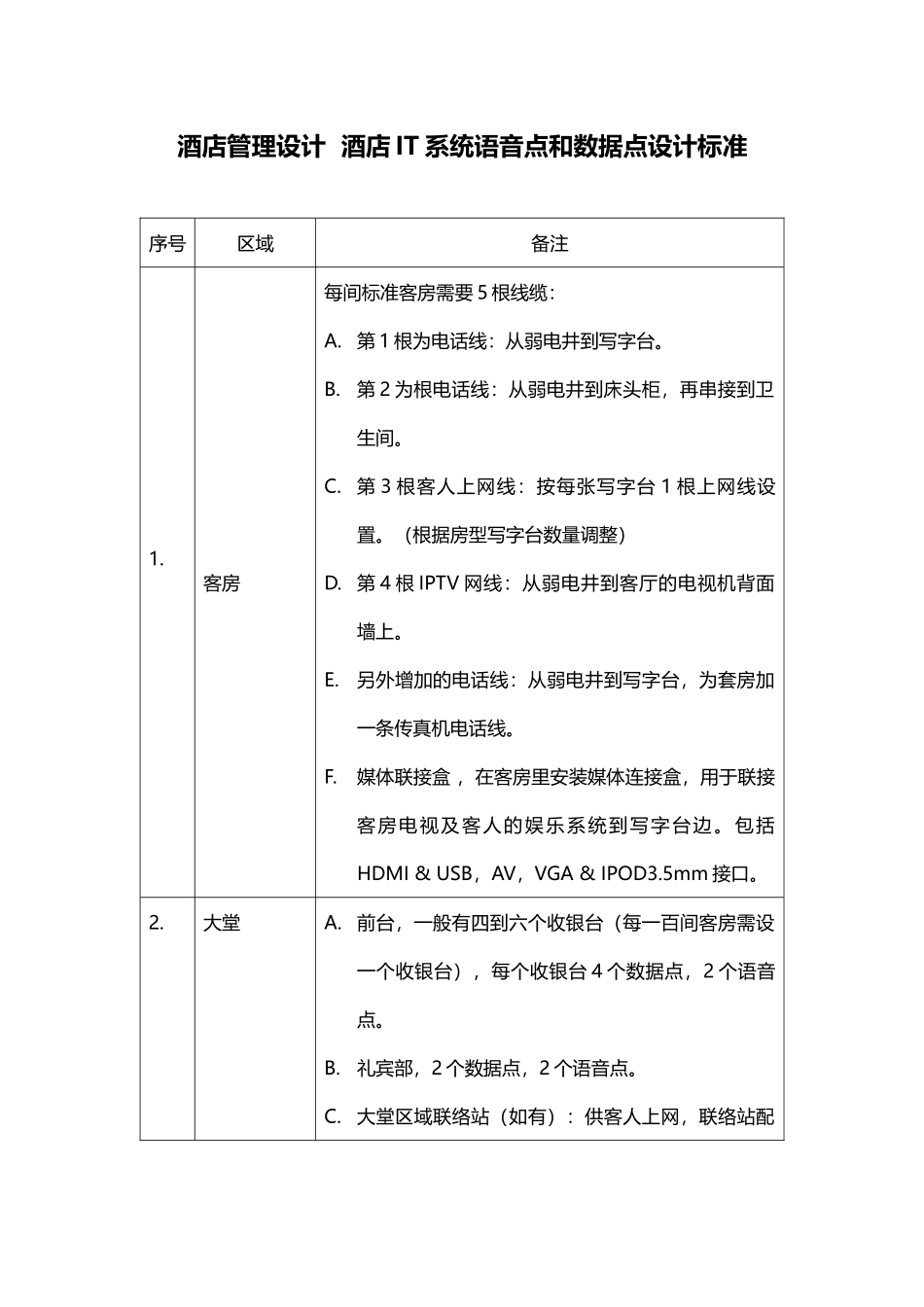

酒店管理设计酒店IT系统语音点和数据点设计标准序号区域备注1.客房每间标准客房需要5根线缆：A.第1根为电话线：从弱电井到写字台。B.第2为根电话线：从弱电井到床头柜，再串接到卫生间。C.第3根客人上网线：按每张写字台1根上网线设置。（根据房型写字台数量调整）D.第4根IPTV网线：从弱电井到客厅的电视机背面墙上。E.另外增加的电话线：从弱电井到写字台，为套房加一条传真机电话线。F.媒体联接盒，在客房里安装媒体连接盒，用于联接客房电视及客人的娱乐系统到写字台边。包括HDMI&USB，AV，VGA&IPOD3.5mm接口。2.大堂A.前台，一般有四到六个收银台（每一百间客房需设一个收银台），每个收银台4个数据点，2个语音点。B.礼宾部，2个数据点，2个语音点。C.大堂区域联络站（如有）：供客人上网，联络站配置10根网线。3.餐厅餐厅：按4到5个收银机布置点位，每个收银机1数据点，1语音点。4.厨房厨房：按3到5个厨房打印机预留数据单位，先将6到8根网络线放在厨房的天花板，当厨房打印机安装位置确定时，再将这些线引到相应的位置。5.会议和多功能厅在多功能厅的四角都需配1个数据点，1个语音点。如果房间较大或有活动隔断，则最小的分隔单元内都应有相应的数据点和语音点。在多功能厅的门口，墙上设1根网线给会议信息发布电视机使用，另配置1根网线给会议接待使用。6.大宴会厅在大宴会厅的四周墙上，共需设置20根数据线；在宴会的前厅区域，需要5根数据线。7.商务中心和行政酒廊在入口处接待台处需设2个数据点，2个语音点。至少有四个位置供客人上网，每个位置需配1个数据点1个语音点。8.总电话机房需设10个语音点，10数据点。9.客房楼层电梯厅1个电话点。10.办公区域根据该部门的平面设计和部门人员配置数量，按30%的冗余来布线，其中包括共享打印机的线。每个办公座位需1语音点，1个数据点。总监级以上的独立办公室，设2个语音点2个数据点。11.考勤设备员工出入口需要2个数据点。员工餐厅领餐台位置1个数据点。如酒店需要在部门考勤，则由人事部提出相关的点位布线。12.接口线路如果电子门锁与前台系统使用串口通信，则需从电脑机房到前厅办公室电子门锁主机边布1根线。如果电话计费使用串口通信，则需从电脑机房布1根线到电话总机房。电话总机房到程控交换机的线路要求，由程控交换机供应商提供要求。13.设备机房设备机房的值班室设置1语音点，1个数据点，无人值守机房不需设置语音及网络点。14.无线上网在酒店总统套房、行政酒廊、宴会厅、会议室、游泳池、酒吧、SPA区域、所有餐厅、大堂、大堂吧等公共区域实现无线上网全覆盖，无线网络路由与客房网络合用。（是否客房区全覆盖）无线设备有两种实施方案，第一种在天花板上安装AP，则该AP需要具有POE功能。第二种方法，推荐将AP装在楼层的弱电井，从弱电井通过扁馈线将信号覆盖到该楼层的区域。15.信息显示系统A、在酒店大堂的主要入口处、宴会厅及会议主要入口处、宴会厅每个隔断门口和每个会议室门口应设置信息显示屏，发布酒店会议的相关信息。B、所有的客梯轿箱内需要布置1个液晶显示器。C、以视听设计顾问的设计为准16.程控交换机1.程控交换机不可使用电信的虚拟交换机CENTRIX。推荐品牌是：AVAYA、阿尔卡特、西门子、NEC。具体配置：供应商应提供满足酒店管理集团要求的方案。业主需直接向厂方或合作伙伴签合同，其中应包括有厂方授权的合作伙伴的安装服务。2.在程控交换机实施中，一定要保证对程控交换机有资质的人员来实施。每间客房需2门电话，如250间客房，就需要500门交换机位，加上公共区域200个号和备用200个号，则900门程控交换机即可满足需求。3.数字分机一般需要48到64门，由酒店规模决定。会安装在接待处，预订部，各餐厅门口和总监级办公室等处。4.一般话务台需4个，传统的话务台和电脑话务台都可接受，但电脑话务台需配液晶显示器；需配头戴耳机等配件；需安装总机电话录音设备，保留话务台２４小时录音资料。17.网络架构酒店由两个物理分割的网络构成，一个是管理网，另一个是客人网。A.在客房的楼层中，建议三个楼层共用一个弱电井，而且该弱电井位于中间楼层，所有的布线不能超过90米。该楼层由光纤连到电脑...
