机电技术应用专业机电设备维修技术课程教案第一章VIP免费

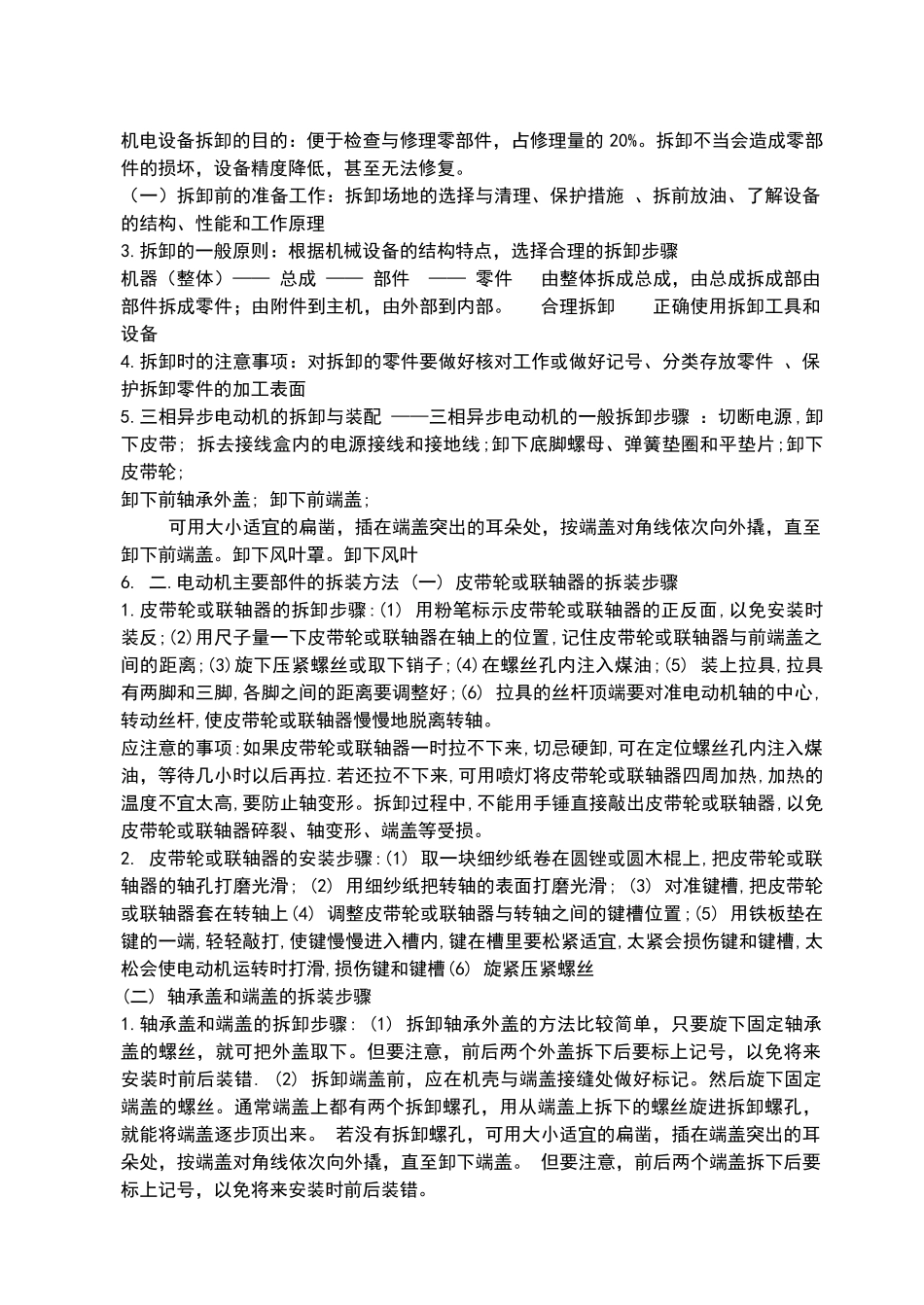

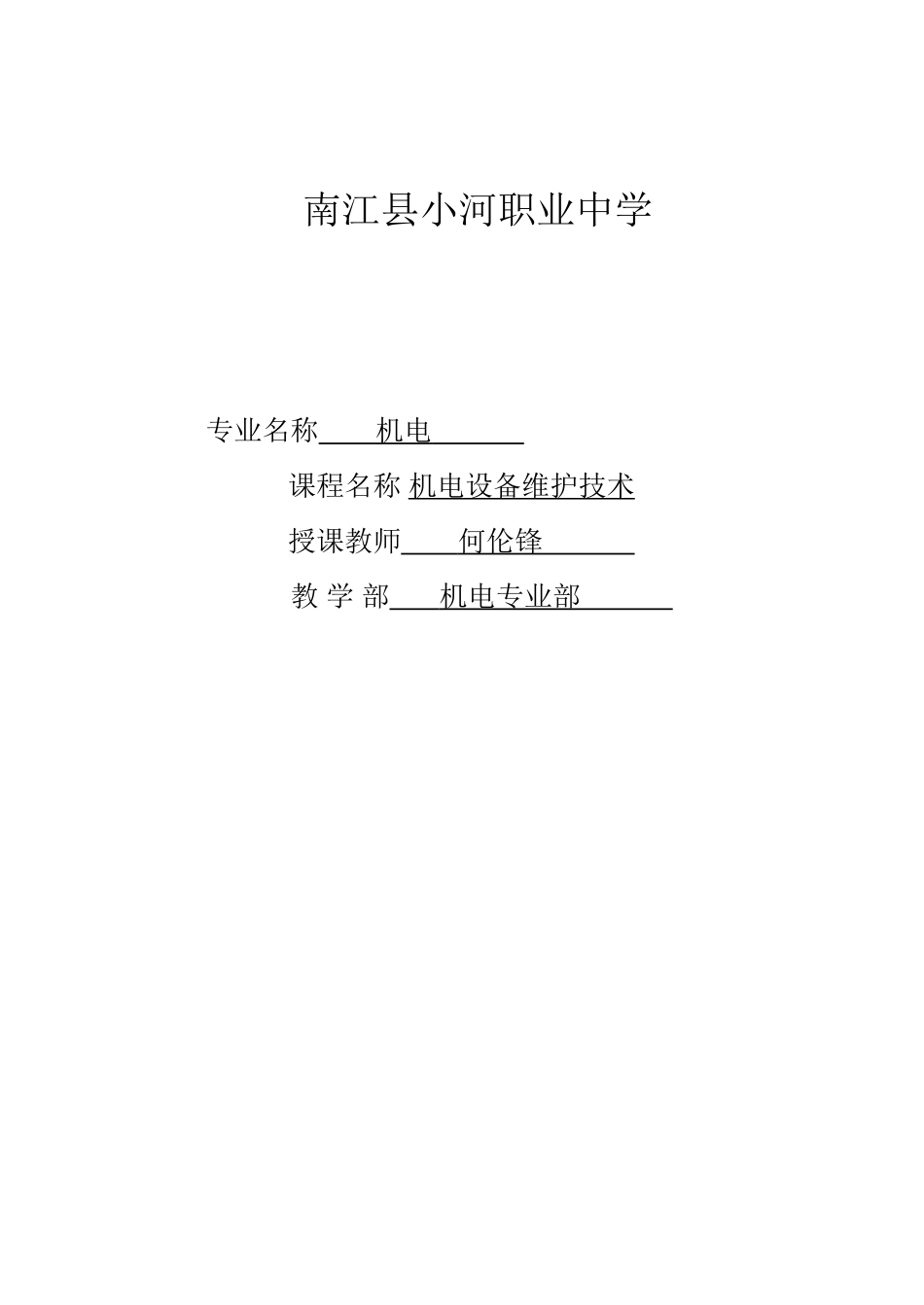

南江县小河职业中学专业名称机电课程名称机电设备维护技术授课教师何伦锋教学部机电专业部机电设备的拆卸与装配课题序号1授课班级高2015届机电设备维修班授课课时20授课形式新授课授课章节名称第二章机床拆卸与装配使用教具课件教学目的机电设备的拆卸与装配教学重点机电设备的拆卸与装配教学难点机电设备的拆卸与装配更新、补充、删节内容课外作业习题与思考题1—1、1—2教学后记理论性较强，学生没有实践经验，学生较难掌握机电设备拆卸的目的：便于检查与修理零部件，占修理量的20%。拆卸不当会造成零部件的损坏，设备精度降低，甚至无法修复。（一）拆卸前的准备工作：拆卸场地的选择与清理、保护措施、拆前放油、了解设备的结构、性能和工作原理3.拆卸的一般原则：根据机械设备的结构特点，选择合理的拆卸步骤机器（整体）——总成——部件——零件由整体拆成总成，由总成拆成部由部件拆成零件；由附件到主机，由外部到内部。合理拆卸正确使用拆卸工具和设备4.拆卸时的注意事项：对拆卸的零件要做好核对工作或做好记号、分类存放零件、保护拆卸零件的加工表面5.三相异步电动机的拆卸与装配——三相异步电动机的一般拆卸步骤：切断电源,卸下皮带;拆去接线盒内的电源接线和接地线;卸下底脚螺母、弹簧垫圈和平垫片;卸下皮带轮;卸下前轴承外盖;卸下前端盖;可用大小适宜的扁凿，插在端盖突出的耳朵处，按端盖对角线依次向外撬，直至卸下前端盖。卸下风叶罩。卸下风叶6.二.电动机主要部件的拆装方法(一)皮带轮或联轴器的拆装步骤1.皮带轮或联轴器的拆卸步骤:(1)用粉笔标示皮带轮或联轴器的正反面,以免安装时装反;(2)用尺子量一下皮带轮或联轴器在轴上的位置,记住皮带轮或联轴器与前端盖之间的距离;(3)旋下压紧螺丝或取下销子;(4)在螺丝孔内注入煤油;(5)装上拉具,拉具有两脚和三脚,各脚之间的距离要调整好;(6)拉具的丝杆顶端要对准电动机轴的中心,转动丝杆,使皮带轮或联轴器慢慢地脱离转轴。应注意的事项:如果皮带轮或联轴器一时拉不下来,切忌硬卸,可在定位螺丝孔内注入煤油，等待几小时以后再拉.若还拉不下来,可用喷灯将皮带轮或联轴器四周加热,加热的温度不宜太高,要防止轴变形。拆卸过程中,不能用手锤直接敲出皮带轮或联轴器,以免皮带轮或联轴器碎裂、轴变形、端盖等受损。2.皮带轮或联轴器的安装步骤:(1)取一块细纱纸卷在圆锉或圆木棍上,把皮带轮或联轴器的轴孔打磨光滑;(2)用细纱纸把转轴的表面打磨光滑;(3)对准键槽,把皮带轮或联轴器套在转轴上(4)调整皮带轮或联轴器与转轴之间的键槽位置;(5)用铁板垫在键的一端,轻轻敲打,使键慢慢进入槽内,键在槽里要松紧适宜,太紧会损伤键和键槽,太松会使电动机运转时打滑,损伤键和键槽(6)旋紧压紧螺丝(二)轴承盖和端盖的拆装步骤1.轴承盖和端盖的拆卸步骤:(1)拆卸轴承外盖的方法比较简单，只要旋下固定轴承盖的螺丝，就可把外盖取下。但要注意，前后两个外盖拆下后要标上记号，以免将来安装时前后装错.(2)拆卸端盖前，应在机壳与端盖接缝处做好标记。然后旋下固定端盖的螺丝。通常端盖上都有两个拆卸螺孔，用从端盖上拆下的螺丝旋进拆卸螺孔，就能将端盖逐步顶出来。若没有拆卸螺孔，可用大小适宜的扁凿，插在端盖突出的耳朵处，按端盖对角线依次向外撬，直至卸下端盖。但要注意，前后两个端盖拆下后要标上记号，以免将来安装时前后装错。2.轴承盖和端盖的安装步骤轴承外盖的安装步骤：(1)装上轴承外盖(2)插上一颗螺丝,一只手顶住螺丝,另一只手转动转轴,使轴、承的内盖也跟着转动,当转到轴承内外盖的螺丝孔一致时,把螺丝顶入内盖的螺丝孔里,并旋紧;(3)把其余两个螺丝也装上,旋紧。端盖的安装步骤：(1)铲去端盖口的脏物；(2)铲去机壳口的脏物,再对准机壳上的螺丝孔把端盖装上；(3)、(4)插上螺丝,按对角线一先一后把螺丝旋紧,切不可有松有紧,以免损伤端盖。注意事项:在固定端盖螺丝时,不可一次将一边端盖拧紧,应将另一边端盖装上后,两边同时拧紧。要随时转动转子,看其是否能灵活转动,以免装配后电动机旋转困难。(三)风罩和风叶的拆卸步骤1.选择适当的旋具，旋出风罩与机壳的固定螺丝，即可取下风罩。2.将转轴尾部风叶上的定位螺丝或销子拧下，...
