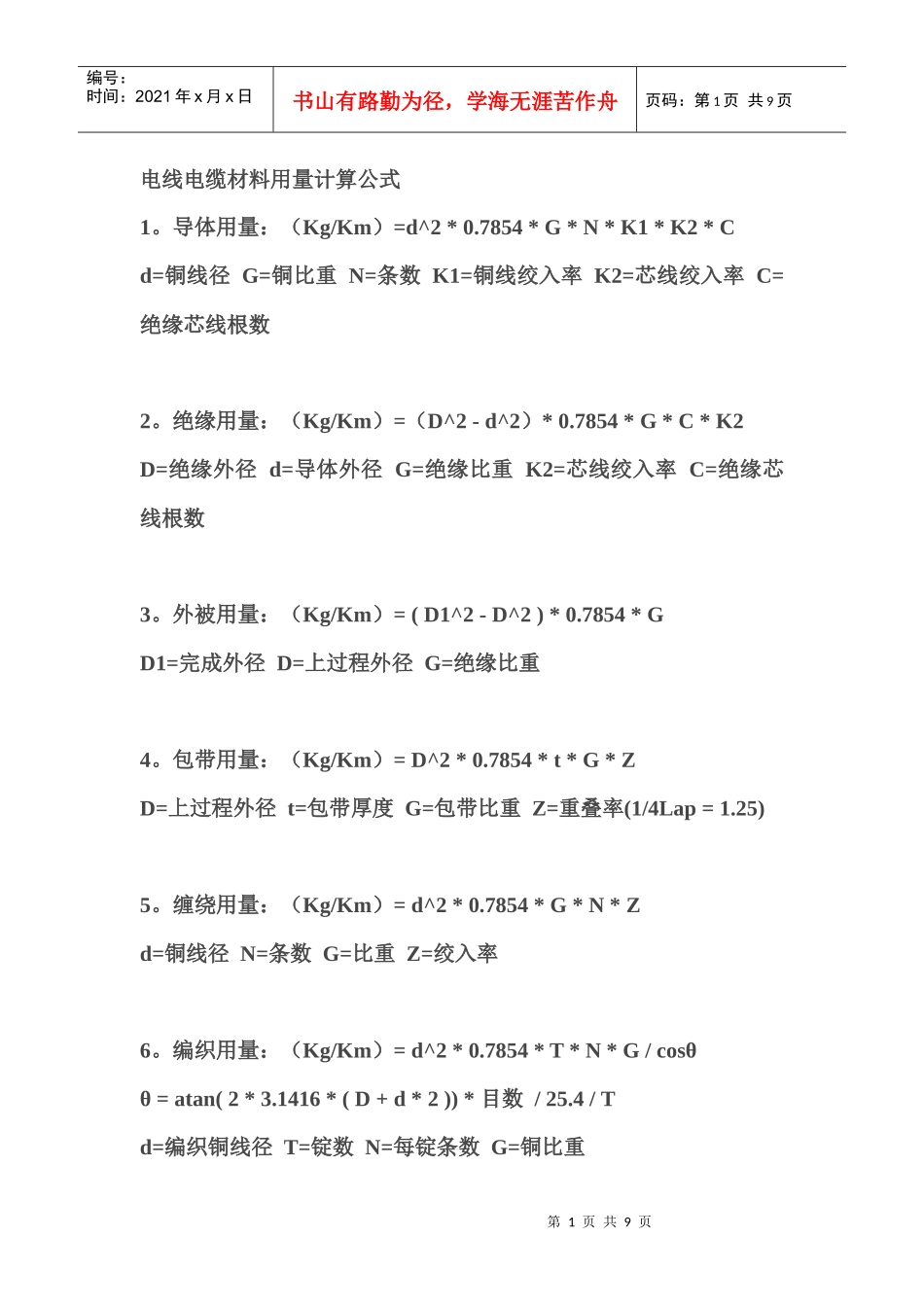

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页电线电缆材料用量计算公式1。导体用量：（Kg/Km）=d^2*0.7854*G*N*K1*K2*Cd=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2。绝缘用量：（Kg/Km）=（D^2-d^2）*0.7854*G*C*K2D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3。外被用量：（Kg/Km）=(D1^2-D^2)*0.7854*GD1=完成外径D=上过程外径G=绝缘比重4。包带用量：（Kg/Km）=D^2*0.7854*t*G*ZD=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap=1.25)5。缠绕用量：（Kg/Km）=d^2*0.7854*G*N*Zd=铜线径N=条数G=比重Z=绞入率6。编织用量：（Kg/Km）=d^2*0.7854*T*N*G/cosθθ=atan(2*3.1416*(D+d*2))*目数/25.4/Td=编织铜线径T=锭数N=每锭条数G=铜比重第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21棉布带-0.55；PP绳-0.55；棉纱线-0.48（均为假比重）有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重S=截面积（mm2）1.铜线W=9SW=重量（kg）2.铝线W=3Sd=线径（mm）3.铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量（kg/km）1.铜线W=6.98d2≈7d22.铝线W=2.12d2≈2d23.铁丝W=6.12d2≈6d2第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度=PLP=功率（kw）L=长度（km）例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2实际选用120mm2。铝线40×4=160mm2实际选用185mm2。铝线计算截面公式实际选用185mm2Δu是电压损失百分数（允许电压损失是额定电压的4%）一般是5%。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页电源线径可以根据电流及压降（△U）来计算S=∑I×2L/（r×△U）其中：S：电源线截面（mm2）∑I：流过的总电流数L：该段馈电线的计算长度（M）△U：该段馈电线的允许压降（V）r：馈电线的导电率；铜质时r=54.4△U的取值如下：从电池到直流电源：△U≤0.2V直流电源：△U≤0.2V从直流电源到直流配电柜：△U≤0.8V从直流配电柜到交换机机架：△U≤0.4V例如，单个外围模块电流约3安培，如果从直流配电柜直接引铜线，距离约15米。则线径计算如下：L=15M∑I=3A△U=0.4VS=3A×2×15M/（0.4V×54.4）=4.1mm2应选截面积为6mm2的电源线。电源线的规格有：1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，185等，单位mm2第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km如120平方毫米计算：120*8.89=1066.8kg/km1。导体用量：（Kg/Km）=d^2*0.7854*G*N*K1*K2*C/d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2。绝缘用量：（Kg/Km）=（D^2-d^2）*0.7854*G*C*K2D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3。外被用量：（Kg/Km）=(D1^2-D^2)*0.7854*GD1=完成外径D=上过程外径G=绝缘比重4。包带用量：（Kg/Km）=D^2*0.7854*t*G*ZD=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap=1.25)5。缠绕用量：（Kg/Km）=d^2*0.7854*G*N*Zd=铜线径N=条数G=比重Z=绞入率6。编织用量：（Kg/Km）=d^2*0.7854*T*N*G/cosθ第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页θ=atan(2*3.1416*(D+d*2))*目数/25.4/Td=编...
